Fujitsu FM-X

Fujitsu FM-X MB25150, vzácný japonský MSX1 počítač z roku 1983, po vyčištění v provozu s CRT monitorem / Fujitsu FM-X MB25150, rare 1983 Japanese MSX1 computer restored by cleaning and running with CRT monitor
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Na první pohled vypadá Fujitsu FM-X jako další z mnoha japonských domácích počítačů z roku 1983. Ve skutečnosti jde o mimořádně zajímavý pokus propojit dva tehdy odlišné světy. Na jedné straně stál standard MSX, který vznikl spoluprací japonské společnosti ASCII a Microsoftu a jehož významnou tváří byl Kazuhiko Nishi, přezdívaný Kay. Na druhé straně měla firma Fujitsu vlastní úspěšnou řadu FM-7 s procesory Motorola 6809. Fujitsu FM-X, uvedený v prosinci 1983 pod továrním označením MB25150, byl jediným počítačem standardu MSX, který tato firma uvedla pod značkou Fujitsu. Jeho původní cena činila 49 800 jenů, zatímco FM-7 se při uvedení prodával za 126 000 jenů.

Standard MSX měl především usnadnit vzájemnou kompatibilitu mezi počítači různých výrobců. Namísto mnoha zcela odlišných domácích systémů nabídl společnou architekturu, programové rozhraní MSX-BASIC a stejné cartridge pro hry. FM-X proto používá osmibitový procesor Zilog Z80A na 3,58 MHz, 16 KB hlavní RAM a samostatných 16 KB obrazové RAM. Jeho BIOS a MSX-BASIC 1.0 jsou uloženy ve 32KB ROM. Obrazový čip Texas Instruments TMS9928ANL podporuje rozlišení 256 × 192 bodů, znakové režimy a hardwarové sprity. Zvuk obstarává programovatelný generátor AY-3-8910 se třemi tónovými kanály a šumovým generátorem. Fujitsu doplnilo také vestavěný reproduktor, což u všech raných MSX nebývalo samozřejmostí.

Ani přes použití běžného grafického čipu nemá FM-X zcela obyčejný obrazový výstup. Speciální obvody Fujitsu převádějí barvy do podoby blízké řadě FM-7. Digitální RGB používá pouze tři barevné bity, a proto je na tomto výstupu k dispozici osm výsledných barev místo běžné šestnáctibarevné palety MSX. Odlišnosti jsou patrné i na kompozitním výstupu. Nejde o jiný grafický procesor, nýbrž o neobvyklé zpracování jeho signálů. Počítač má jeden standardní slot pro cartridge MSX, dva konektory pro herní ovladače, připojení magnetofonu a nezvyklé konektory pro digitální RGB vstup a výstup.

Nejzajímavějším detailem je však vlastní 60pinový rozšiřující konektor Fujitsu. Základní FM-X měl jen 16 KB RAM a neměl tiskárnové rozhraní. Volitelný modul MB22451 jej doplnil o dalších 16 KB RAM a port pro tiskárnu. Ještě pozoruhodnější byla sada MB22450, která dokázala propojit MSX FM-X s počítačem FM-7. Obsahovala rozšiřující kartu FM-7, propojovací rozhraní do FM-X, speciální RGB kabel, zaváděcí kazetu a dokumentaci. Počítače mohly vzájemně využívat vybrané prostředky. FM-X například získal přístup k části RAM FM-7, jeho tiskárně či některým rozhraním. FM-7 naopak mohl využít zvukové kanály a herní ovladače připojené k FM-X. Součástí řešení byly i nové příkazy BASICu a možnost používat FM-7 při ladění paměti druhého stroje. Nebyla to tedy pouhá mechanická redukce, ale pozoruhodný systém pro spolupráci dvou různých procesorových platforem. Neznamená to však, že by každý FM-X měl toto rozšíření v základní výbavě.

FM-X se výrazně lišil od souběžně prodávaných FM-7 a pozdějšího FM-NEW7. Tam Fujitsu použilo dvojici procesorů rodiny 6809, zatímco FM-X zůstal standardním osmibitem MSX se Z80. Právě schopnost využívat programy jiných výrobců mu dávala smysl, i když základních 16 KB RAM omezovalo některé hry. Další počítače označené General Paxon patřily jiné značce, která se později dostala do skupiny Fujitsu General, a nelze je zaměňovat za další modely FM-X. Dnes je tento jediný Fujitsu MSX mimo Japonsko neobvyklou sběratelskou položkou a připomíná krátké období, kdy se výrobci pokoušeli skloubit své vlastní počítačové platformy s mezinárodním standardem MSX.

English / Anglicky:

At first sight, the Fujitsu FM-X looks like one more Japanese home computer from 1983. In reality it was a remarkably unusual attempt to connect two very different computing worlds. One was the emerging MSX standard, developed through cooperation between Japan's ASCII Corporation and Microsoft, with Kazuhiko Nishi, known as Kay, as one of its leading figures. The other was Fujitsu's successful FM-7 family based on Motorola 6809 processors. Introduced in December 1983 under the factory designation MB25150, the FM-X was the only MSX standard computer released under the Fujitsu brand. Its launch price was ¥49,800, compared with ¥126,000 for the original FM-7.

The purpose of MSX was to make home computers from different manufacturers compatible with one another. Instead of dozens of mutually incompatible machines, it offered a shared architecture, a common MSX-BASIC programming environment and interchangeable software cartridges. The FM-X therefore uses an eight bit Zilog Z80A processor at 3.58 MHz, 16 KB of main RAM and a separate 16 KB of video RAM. Its BIOS and MSX-BASIC 1.0 reside in 32 KB of ROM. The Texas Instruments TMS9928ANL video processor supports 256 × 192 pixel graphics, text modes and hardware sprites. Sound comes from an AY-3-8910 programmable sound generator with three tone channels and a noise generator. Fujitsu also provided an internal speaker, a feature not universal among early MSX machines.

Although its graphics chip is a standard MSX device, the FM-X does not have an entirely standard video output. Fujitsu added circuitry to translate the colours into a palette closer to that of its FM-7 family. The digital RGB output uses only three colour bits, limiting it to eight resulting colours rather than the usual sixteen colour MSX palette. The composite video output also produces noticeably different colours. This is not a different graphics processor but an unusual treatment of its signals. The computer provides one standard MSX cartridge slot, two controller sockets, a cassette recorder interface and distinctive digital RGB input and output connections.

Its most interesting feature, however, is Fujitsu's proprietary 60 pin expansion connector. The base FM-X offered only 16 KB RAM and no printer port. The optional MB22451 module added another 16 KB RAM along with a printer interface. Even more remarkable was the MB22450 connection package, designed to join the MSX FM-X with an FM-7 computer. It included an FM-7 expansion board, an FM-X interface module, a special RGB cable, a bootstrap cassette and manuals. The machines could then share selected resources. The FM-X could gain access to part of the FM-7 memory, its printer and certain interfaces, while the FM-7 could make use of the FM-X sound channels and connected game controllers. New BASIC commands and facilities for examining the other computer's memory were part of the solution. This was much more than a simple cable adapter. It was an ingenious way to cooperate across two distinct processor architectures. The connection package was optional, not a standard component of every FM-X.

The FM-X differed considerably from Fujitsu's contemporary FM-7 and later FM-NEW7. Those machines used two processors from the 6809 family, while the FM-X was a conventional Z80 based MSX computer. Its attraction was access to software written for a range of other MSX brands, although the limited base RAM prevented some games from running. Computers carrying the General Paxon name belonged to a different brand, later associated with Fujitsu General, and should not be confused with additional FM-X models. Today Fujitsu's only MSX computer is an unusual collector's item outside Japan and a reminder of a brief period when manufacturers experimented with combining their proprietary computer families with the shared MSX standard.

Technické údaje / Specifications

Výrobce / Manufacturer: Fujitsu Limited, Japonsko / Fujitsu Limited, Japan

Model: FM-X

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač standardu MSX1, jediný model MSX značky Fujitsu, typ MB25150 / Eight bit MSX1 home computer, the only Fujitsu branded MSX model, type MB25150

CPU: Zilog Z80A, označení Z08400A / Zilog Z80A, type Z08400A

Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz

RAM: 16 KB základní hlavní RAM a samostatných 16 KB VRAM, volitelný modul MB22451 přidává dalších 16 KB hlavní RAM / 16 KB base system RAM and separate 16 KB VRAM, optional MB22451 adds another 16 KB main RAM

ROM: 32 KB ROM s MSX BIOS a Microsoft MSX-BASIC 1.0 / 32 KB ROM containing MSX BIOS and Microsoft MSX-BASIC 1.0

Operační systém / Operating system: MSX BIOS a Microsoft MSX-BASIC 1.0 v ROM, volitelný software na cartridgích a kazetách / MSX BIOS and Microsoft MSX-BASIC 1.0 in ROM, optional cartridge and cassette software

Video / Graphics: Texas Instruments TMS9928ANL, 256 × 192 bodů, 16 barev standardního VDP, digitální RGB výstup Fujitsu omezen na osm barev vlastní převodní logikou, hardwarové sprity / Texas Instruments TMS9928ANL, 256 × 192 pixels, 16 colour standard VDP, Fujitsu digital RGB output limited to eight colours by dedicated conversion logic, hardware sprites

Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a generátor šumu, vestavěný reproduktor / General Instrument AY-3-8910, three tone channels and noise generator, built in speaker

Média / Storage: Jedna standardní šachta pro cartridge MSX a externí kazetový magnetofon, žádná vestavěná disketa / One standard MSX cartridge slot and external cassette recorder, no built in floppy drive

Rozhraní / Interfaces: Jeden standardní cartridge slot MSX, dva porty pro ovladače, magnetofon, RF TV, kompozitní video, zvuk, osmibarevný digitální RGB výstup DIN 8, RGB vstup DIN 6, vlastní 60pinová rozšiřující sběrnice, volitelná tiskárna přes MB22451 nebo propojení s FM-7 přes MB22450 / One standard MSX cartridge slot, two controller ports, cassette, RF TV, composite video, sound, eight colour digital RGB DIN 8 output, RGB DIN 6 input, proprietary 60 pin expansion bus, optional printer via MB22451 or FM-7 link via MB22450

Napájení / Power: Vestavěný síťový zdroj pro japonský trh, přesné elektrické parametry je třeba ověřit na originálním štítku / Internal Japanese domestic market mains power supply, verify exact electrical ratings on the original label

Rozměry / Dimensions: 380 × 245 × 80 mm, hmotnost přibližně 2,6 kg / 380 × 245 × 80 mm, weight approximately 2.6 kg

Původní cena / Original price: Při uvedení v prosinci 1983 49 800 jenů, sada propojení FM-7 MB22450 stála samostatně 14 800 jenů / Launch price ¥49,800 in December 1983, optional FM-7 linking package MB22450 cost ¥14,800 separately

Náš exemplář / Our machine

Česky / Czech:

Můj Fujitsu FM-X vypadal zvenku zachovale, ale uvnitř byl mimořádně špinavý. Kompletně jsem jej rozebral, vyčistil a znovu sestavil. Elektronika byla funkční, takže nebylo nutné opravovat základní desku. Počítač dnes vypadá téměř jako nový.

Můj kus má přídavné tiskárnové rozhraní a na fotografiích je vidět také menší rozšiřující deska. Pro FM-X existoval modul MB22451 s tiskovým portem a rozšířením RAM, ale přesné označení osazené desky zatím nemám ověřené.

Po vyčištění jsem počítač vyfotografoval v provozu s CRT monitorem a spuštěnou hrou. Do sbírky mi pěkně doplňuje starší Fujitsu FM-8 a FM-NEW7. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Fujitsu FM-X looked well preserved from the outside, but the interior was extremely dirty. I dismantled and cleaned it completely before reassembling it. The electronics were functional, so no motherboard repair was needed. The computer now looks almost new.

My example has an additional printer interface and the photographs show a small expansion board. Fujitsu offered the MB22451 module with a printer port and additional RAM, although the exact designation of the installed board remains unverified.

After cleaning I photographed the computer running a game with a CRT monitor. It is an excellent companion to my Fujitsu FM-8 and FM-NEW7. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Fujitsu_FM-X

https://www.msx.org/wiki/Fujitsu_MB22450

https://www.msx.org/wiki/Category:Fujitsu/General

https://direct.msx.org/wiki/MSX1

https://direct.msx.org/wiki/Digital_RGB_connector

https://github.com/mamedev/mame/blob/master/src/mame/msx/msx1.cpp

https://shmuplations.com/billgates/

https://www.hirokichi.com/paso/FM-X.htm

Fotodokumentace / Photo documentation

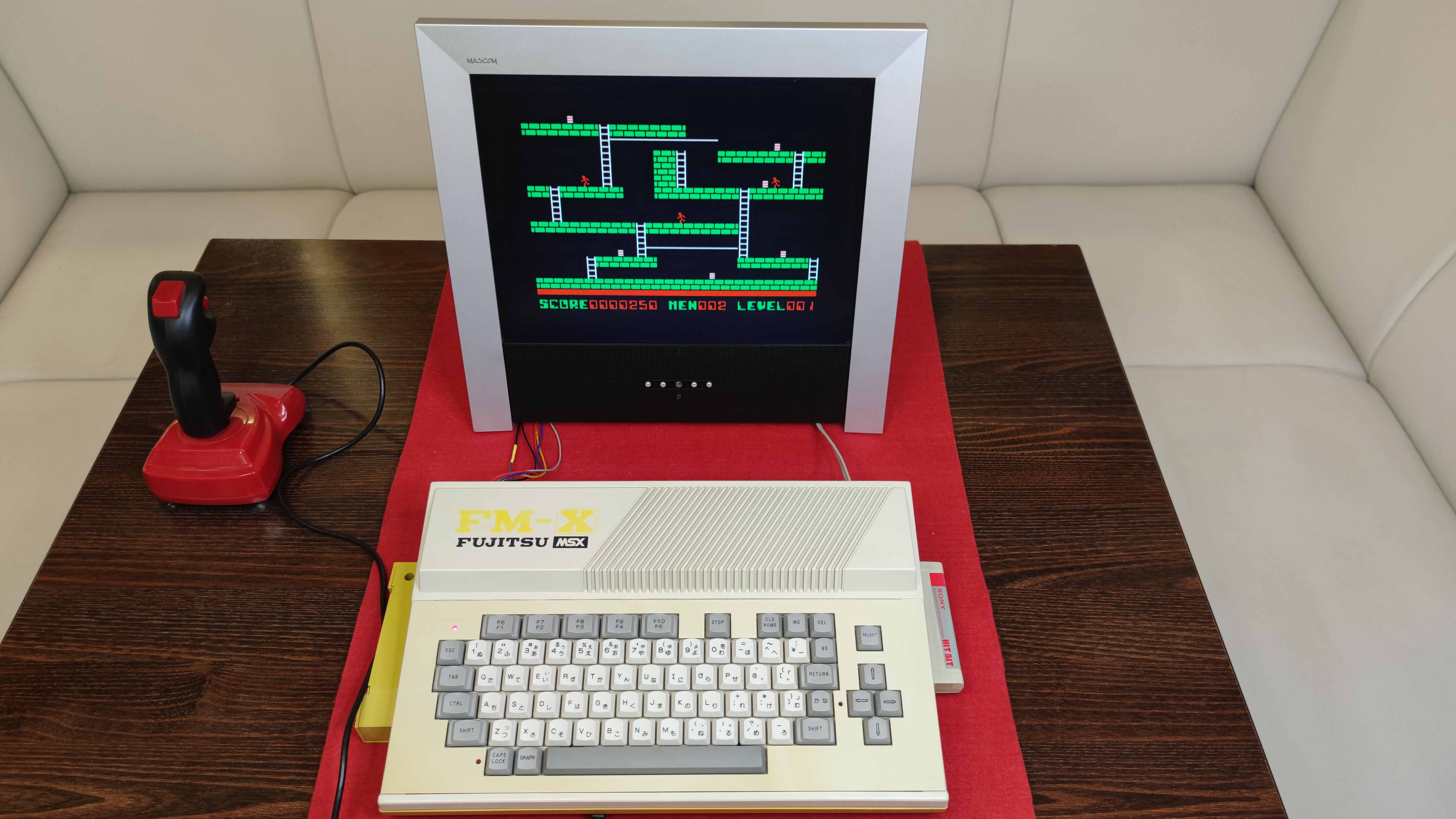

Fujitsu FM-X (1983), původní japonský počítač Fujitsu FM-X na stole s klávesnicí a monitorem / Fujitsu FM-X (1983), original Japanese Fujitsu FM-X computer on a table with keyboard and monitor
Fujitsu FM-X (1983), šikmý pohled na Fujitsu FM-X se zapojeným joystickem a spuštěnou hrou / Fujitsu FM-X (1983), angled view of Fujitsu FM-X with attached joystick and running game
Fujitsu FM-X (1983), boční pohled na Fujitsu FM-X s cartridge a připojenými kabely / Fujitsu FM-X (1983), side view of Fujitsu FM-X with cartridge and connecting cables
Fujitsu FM-X (1983), pohled shora na původní Fujitsu FM-X s japonskou klávesnicí a výrazným logem MSX / Fujitsu FM-X (1983), top view of original Fujitsu FM-X with Japanese keyboard and distinctive MSX logo
Fujitsu FM-X (1983), spodní kryt Fujitsu FM-X s výrobním štítkem a větracími otvory / Fujitsu FM-X (1983), underside of Fujitsu FM-X with manufacturer identification plate and ventilation openings
Fujitsu FM-X (1983), rozebraný Fujitsu FM-X s oddělenou klávesnicí, krytem a elektronikou při čištění / Fujitsu FM-X (1983), dismantled Fujitsu FM-X with separated keyboard, case and electronics during cleaning
Fujitsu FM-X (1983), vyjmutá základní deska FM-X a napájecí část rozložené při servisním čištění / Fujitsu FM-X (1983), removed FM-X motherboard and power supply arranged during restoration cleaning
Fujitsu FM-X (1983), detail vyjmuté základní desky FM-X, napájecí části a samostatné menší rozšiřující karty / Fujitsu FM-X (1983), close-up of removed FM-X motherboard, power supply and separate smaller expansion board
Fujitsu FM-X (1983), součásti počítače FM-X při čištění včetně desky klávesnice, šasi a síťového zdroje / Fujitsu FM-X (1983), FM-X components during cleaning including keyboard board, chassis and mains power supply
Fujitsu FM-X (1983), funkční počítač Fujitsu FM-X s CRT monitorem zobrazujícím zelenou grafickou hru / Fujitsu FM-X (1983), working Fujitsu FM-X computer with CRT monitor showing a green graphics game
Fujitsu FM-X (1983), funkční sestava Fujitsu FM-X a CRT monitoru s joystickem vedle klávesnice / Fujitsu FM-X (1983), working Fujitsu FM-X and CRT monitor setup with joystick beside keyboard
Fujitsu FM-X (1983), detail boční strany skříně FM-X s připojeným rozšiřujícím příslušenstvím / Fujitsu FM-X (1983), close-up of FM-X case side with attached expansion accessory
Fujitsu FM-X (1983), původní příslušenství a tištěná dokumentace k počítači Fujitsu FM-X / Fujitsu FM-X (1983), original accessories and printed documentation for Fujitsu FM-X computer
Fujitsu FM-X (1983), zadní konektorový panel Fujitsu FM-X a původní propojovací kabeláž / Fujitsu FM-X (1983), rear connector panel of Fujitsu FM-X and original connecting cables
Fujitsu FM-X (1983), otevřená skříň Fujitsu FM-X se zdrojem a kovovými kryty elektroniky / Fujitsu FM-X (1983), opened Fujitsu FM-X enclosure with power supply and metal electronic shields
Fujitsu FM-X (1983), rozebraná elektronika Fujitsu FM-X se základní deskou, kabely a nářadím / Fujitsu FM-X (1983), dismantled Fujitsu FM-X electronics with motherboard, cables and tools
Fujitsu FM-X (1983), rozebraná klávesnice Fujitsu FM-X s odkrytou zelenou deskou kontaktů / Fujitsu FM-X (1983), disassembled Fujitsu FM-X keyboard with exposed green contact circuit board
Fujitsu FM-X (1983), detail japonské klávesnice Fujitsu FM-X po rozebrání a čištění / Fujitsu FM-X (1983), close-up of Fujitsu FM-X Japanese keyboard after dismantling and cleaning
