Fujitsu Micro FM-8

Fujitsu Micro 8 FM-8, japonský osmibitový počítač z roku 1981 se dvěma procesory MBL6809 a detailní fotogalerií elektroniky / Fujitsu Micro 8 FM-8, 1981 Japanese dual 6809 computer with detailed motherboard and firmware photo gallery
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1981

Česky / Czech:

Fujitsu Micro 8, později známý jako FM-8, patří k nejodvážnějším japonským osobním počítačům začátku osmdesátých let. Fujitsu jej představilo 20. května 1981 jako první osobní počítač své nové řady FM, po dřívější výukové stavebnici LKIT-8. Vývojem pověřilo vlastní polovodičovou divizi, která chtěla ukázat schopnosti nejmodernějších domácích čipů. Zástupci firmy později vzpomínali, že konstruktéři tehdy neměli zkušenosti s osobními počítači, ale dostali prostor zkoušet neobvyklá řešení. Výsledkem byl masivní přístroj, kterému současníci přezdívali doslova tank. Jeho rozměry, hmotnost okolo šesti kilogramů a pevná konstrukce tuto přezdívku dobře vysvětlují.

Uvnitř nejsou jeden, ale dva plnohodnotné osmibitové procesory rodiny Motorola 6809. Hlavní procesor Fujitsu MBL68A09 pracuje na 1,2288 MHz a vykonává vlastní programy. Vedlejší MBL6809 běží na 1 MHz a spravuje grafiku a obrazový subsystém. Má vlastní monitor, vlastní paměť a přímo ovládá 48 KB videopaměti. Hlavní procesor k ní naopak nemůže jednoduše přistupovat. Oba si předávají příkazy a data prostřednictvím pouhých 128 bajtů sdílené RAM. Při přenosu se musejí synchronizovat a druhý procesor se dočasně zastavuje. Dvě CPU tedy neznamenala dvojnásobnou rychlost. Přesto toto rozdělení umožnilo grafiku 640 × 200 bodů v osmi barvách, což byla na rok 1981 výborná výbava.

Později uživatelé objevili způsob, jak grafický procesor využít mnohem volněji. V systémovém softwaru existoval málo známý mechanismus označovaný YAMAUCHI, který dovoloval přenést vlastní strojový program do paměti druhého procesoru a spustit jej. Tím se daly obejít některé limity pomalého kreslení přes běžné grafické příkazy. Nešlo o druhý procesor přidaný jen kvůli reklamnímu efektu, ale o téměř samostatný počítač uvnitř počítače. Dobové problémy s řadou ručních propojek na deskách a úpravami výrobních revizí jsou zdokumentované také ve vzpomínkách původních vývojářů Fujitsu.

Stejně zajímavá je zdánlivá záplava pamětí ROM a EPROM na základní desce. Podle japonské technické dokumentace lze u jedné doložené konfigurace FM-8 identifikovat sedm základních systémových pamětí o souhrnné kapacitě 44 KB. Čtyři osmiki­lobajtové paměti SP41 až SP44 obsahují interpret F-BASIC odvozený od Microsoft BASICu. Dvoukilobajtová SM11 slouží k zavádění systému, další dvoukilobajtová SN11 obsahuje znaky pro obrazový subsystém a osmiki­lobajtová SO11 jeho vlastní monitor. Jednotlivé výrobní revize se mohly označením i obsahem pamětí lišit. Další velké množství pouzder může souviset s přídavnou ROM pro japonské znaky Kanji. Takové rozšíření používalo až šestnáct dalších čipů s celkem 128 KB pro téměř tři tisíce složitých znaků. Přítomnost konkrétního rozšíření ovšem nelze spolehlivě určit jen podle počtu pouzder na fotografii.

Nejslavnější zvláštností FM-8 byla podpora magnetické bublinkové paměti Bubble Memory. Na rozdíl od magnetofonu nebo diskety neobsahovala žádný pohyblivý mechanismus. Malé magnetizované oblasti v tenké vrstvě materiálu představovaly jednotlivé bity a uchovávaly data i po vypnutí napájení. Fujitsu nabízelo volitelnou jednotku MB22601 pro dvě kazety o kapacitě 32 KB. Samotná jednotka stála asi 85 700 jenů a jedna kazeta dalších 35 000 jenů. V době, kdy základní počítač stál 218 000 jenů, šlo o opravdu drahý doplněk. FM-8 patřil k vůbec prvním osobním počítačům nabízejícím tento typ úložiště, neznamená to však, že každý vyrobený exemplář bublinkovou mechaniku skutečně měl. Běžnější a levnější byl magnetofon, dostupné byly i externí diskety.

Vedle systému F-BASIC mohl FM-8 po doplnění vhodné výbavy používat také FLEX, OS-9 nebo UCSD Pascal. Zásuvná karta se Z80 zpřístupňovala další software včetně CP/M. Takto rozšiřitelný počítač mohl sloužit technikům, firmám i nadšeným programátorům, ale pořizovací cena byla vysoká. V listopadu 1982 na něj Fujitsu navázalo levnějším FM-7 pro širší domácí trh a výkonnější obchodní řadou FM-11. Právě FM-7 se stal mnohem rozšířenějším. Původní Micro 8 dnes zůstává monumentálním připomenutím doby, kdy výrobci při stavbě domácích osmibitů ještě neváhali experimentovat s dvojicí procesorů, obrovskými deskami a pamětí budoucnosti.

English / Anglicky:

The Fujitsu Micro 8, later commonly called the FM-8, was one of the most ambitious Japanese personal computers of the early 1980s. Fujitsu introduced it on 20 May 1981 as the first personal computer in its new FM family, following the earlier LKIT-8 educational computer kit. Development was entrusted to the company's semiconductor division, which wanted to demonstrate its advanced domestic chips. Fujitsu engineers later recalled that the development team had little previous experience of personal computers, but was encouraged to experiment with unusual solutions. The resulting machine was so substantial that contemporaries compared it to a tank. Its physical size, approximately six kilogram weight and heavy construction make the nickname understandable.

The machine contains not one but two complete eight bit processors of the Motorola 6809 family. The Fujitsu MBL68A09 main processor runs at 1.2288 MHz and executes applications. A second MBL6809 operates at 1 MHz and manages the display subsystem. It has its own monitor, local memory and direct control over 48 KB of video RAM. The main processor cannot simply write directly into that video memory. The two exchange commands and data through only 128 bytes of shared RAM. Communication requires synchronisation, temporarily stopping the display processor during transfers. Two CPUs therefore did not mean twice the speed. The architecture nevertheless made possible 640 × 200 graphics in eight colours, an impressive feature in 1981.

Enthusiasts later discovered a way to exploit the display processor more directly. The system software contained a little known mechanism called YAMAUCHI, allowing machine code to be transferred into the second CPU's memory and executed there. This helped bypass some of the limitations of slow drawing through ordinary graphics commands. The second processor was not simply an advertising feature, but almost a separate computer within the computer. Numerous hand wired connections and continuing board revisions were also part of the FM-8 development story, as confirmed by recollections of the original Fujitsu engineering team.

The apparently enormous number of ROM and EPROM devices on the motherboard is equally interesting. Japanese technical documentation identifies seven basic system ROM devices totalling 44 KB in one documented FM-8 configuration. Four 8 KB devices labelled SP41 to SP44 contain F-BASIC, derived from Microsoft BASIC. The 2 KB SM11 holds the boot program, another 2 KB device SN11 supplies character patterns for the display subsystem, and the 8 KB SO11 contains the display processor's monitor. Different production revisions may have different device markings and contents. Additional banks of chips can also be associated with the optional Kanji character ROM. That expansion used as many as sixteen further devices, providing 128 KB to represent nearly three thousand complex Japanese characters. The presence of a specific optional expansion cannot, however, be established reliably from the number of packages in a photograph alone.

The FM-8 is particularly famous for its support of magnetic bubble memory. Unlike a cassette recorder or floppy drive, the storage medium had no moving mechanical parts. Tiny magnetised regions in a film represented bits and retained information without power. Fujitsu offered the optional MB22601 holder for two 32 KB bubble memory cartridges. The holder itself cost about 85,700 yen and each cartridge a further 35,000 yen. Against the 218,000 yen base price of the computer, it was an expensive addition. The FM-8 was among the earliest personal computers offering such storage, but this does not mean every unit was equipped with the bubble memory drive. Ordinary audio cassettes were considerably more affordable, and external floppy equipment was also available.

In addition to its F-BASIC environment, the FM-8 could run software such as FLEX, OS-9 or UCSD Pascal with suitable hardware and storage. An optional Z80 expansion card also opened the door to CP/M. This flexibility made the machine relevant to engineers, businesses and dedicated programmers, but it remained expensive. In November 1982 Fujitsu followed it with the less costly FM-7 for a wider home market and the FM-11 family aimed at professional users. The FM-7 became much more widespread. The original Micro 8 remains a remarkable monument to a time when designers were still willing to experiment with dual processors, enormous circuit boards and seemingly futuristic storage technology in personal computers.

Technické údaje / Specifications

Výrobce / Manufacturer: Fujitsu Limited, Japonsko / Fujitsu Limited, Japan

Model: FM-8

Rok / Year: 1981

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí a profesionální osobní počítač se dvěma CPU, typ MB25020 / Eight bit home and professional personal computer with dual CPUs, model MB25020

CPU: Hlavní Fujitsu MBL68A09 kompatibilní s Motorolou 6809, grafický pomocný Fujitsu MBL6809 / Main Fujitsu MBL68A09 Motorola 6809 compatible CPU and Fujitsu MBL6809 display subsystem CPU

Takt CPU / CPU clock: Hlavní CPU 1,2288 MHz a pomocný CPU 1 MHz / Main CPU 1.2288 MHz and display CPU 1 MHz

RAM: 64 KB hlavní RAM, 48 KB obrazové VRAM, samostatná paměť subsystému a 128bajtová sdílená oblast mezi procesory / 64 KB main RAM, 48 KB video RAM, separate subsystem memory and 128 byte interprocessor shared region

ROM: Základní systémová ROM 44 KB, F-BASIC SP41 až SP44 celkem 32 KB, SM11 boot 2 KB, SN11 znaky 2 KB a SO11 pomocný monitor 8 KB, volitelná Kanji ROM až 128 KB navíc / Basic firmware ROM 44 KB, F-BASIC SP41 to SP44 total 32 KB, SM11 boot 2 KB, SN11 character ROM 2 KB and SO11 sub monitor 8 KB, optional additional Kanji ROM up to 128 KB

Operační systém / Operating system: F-BASIC odvozený z Microsoft BASICu v ROM, volitelně OS-9, FLEX, UCSD Pascal a CP/M po instalaci rozšiřující karty Z80 / F-BASIC derived from Microsoft BASIC in ROM, optional OS-9, FLEX, UCSD Pascal and CP/M with Z80 expansion card

Video / Graphics: Bitmapová grafika až 640 × 200 bodů v osmi barvách, text 40 či 80 sloupců, 48 KB VRAM řízené druhým procesorem / Bitmap graphics up to 640 × 200 in eight colours, 40 or 80 column text, 48 KB video RAM controlled by second processor

Zvuk / Sound: Jednoduchý vestavěný bzučák BEEP, bez vícekanálového PSG v základní konfiguraci / Basic built in BEEP sounder without multi channel PSG in standard configuration

Média / Storage: Externí kazetový magnetofon, volitelné 5,25 a 8" diskety, volitelná magnetická Bubble Memory až dvě kazety po 32 KB s jednotkou MB22601 / External cassette recorder, optional 5.25 and 8" floppy drives, optional magnetic bubble memory with up to two 32 KB cartridges in MB22601 holder

Rozhraní / Interfaces: RGB a kompozitní video, televizní RF, kazetové rozhraní, RS-232C, tiskárna, analogové vstupy, rozšiřující sběrnice pro disky, moduly a Bubble Memory / RGB and composite video, RF television, cassette interface, RS-232C, printer, analogue inputs and expansion buses for disks, modules and bubble memory

Napájení / Power: Přesně podle štítku mého kusu MB25020: AC 100 V, 50/60 Hz, 75 W, pro českou síť nutný vhodný snižovací transformátor / According to the label of my MB25020 specimen: AC 100 V, 50/60 Hz, 75 W, suitable step down transformer required for European mains

Rozměry / Dimensions: Přibližně 490 × 330 × 110 mm, hmotnost asi 6 kg / Approximately 490 × 330 × 110 mm, weight about 6 kg

Původní cena / Original price: Základní počítač 218 000 jenů v roce 1981, volitelná jednotka Bubble Memory MB22601 kolem 85 700 jenů a 32KB kazeta 35 000 jenů / Base computer ¥218,000 in 1981, optional MB22601 bubble memory holder approximately ¥85,700 and 32 KB cartridge ¥35,000

Náš exemplář / Our machine

Česky / Czech:

Můj Fujitsu FM-8 byl při získání funkční, ale uvnitř velmi silně znečištěný. Důkladně jsem jej rozebral a vyčistil, bez nutnosti opravovat základní desku. Z běžného magnetofonu jsem pak úspěšně načetl hru Bomberman. 🙂

Největší překvapení čekalo uvnitř: rozsáhlá základní deska s množstvím integrovaných obvodů a pamětí ROM. Počítač má také prostor pro volitelnou jednotku Bubble Memory. Na původním štítku mého kusu je typ MB25020, sériové číslo 683090287 a napájení 100 V, 50/60 Hz, 75 W.

Fotografie zachycují funkční počítač, původní japonskou klávesnici, odkrytovanou elektroniku i vnitřní čištění. Svými rozměry a složitostí je pro mě FM-8 jedním z nejzajímavějších japonských osmibitů počátku osmdesátých let.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Fujitsu FM-8 was working when I acquired it, but its interior was extremely dirty. I dismantled and cleaned it thoroughly without needing to repair the motherboard. Afterwards I successfully loaded Bomberman from an ordinary cassette recorder. 🙂

The biggest surprise was inside: a large motherboard packed with ICs and ROM devices. The case also has a compartment for the optional Bubble Memory unit. My machine's original rating label identifies type MB25020, serial number 683090287 and 100 V, 50/60 Hz, 75 W power.

The photographs document the functioning computer, Japanese keyboard, exposed electronics and cleaning. With its size and complex construction, the FM-8 is one of the most interesting early Japanese eight-bit systems in my collection.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://global.fujitsu/en-global/about/corporate/museum/products/products/computer-personalcomputer-fm8

https://museum.ipsj.or.jp/en/computer/personal/0007.html

https://news.mynavi.jp/article/20210520-fujitsupc40th01/

https://fm-7.com/museum/products/k7nhypsw/

https://www.retropc.net/apollo/knowhow/romdata/fm8rom.htm

https://randoc.wordpress.com/2022/01/07/the-fujitsu-micro-8-and-its-bubble-memory-drive/

https://media.ccc.de/v/vcfb2021_-_135_-_en_-_202110091500_-_the_fujitsu_micro_8_and_its_bubble_memory_drive_-_fritz_hohl

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1199551.html

Fotodokumentace / Photo documentation



Fujitsu Micro FM-8 (1981), dobový rozložený technický propagační snímek počítače Fujitsu Micro 8 s horní částí skříně a odkrytou základní deskou / Fujitsu Micro FM-8 (1981), period exploded technical promotional view of the Fujitsu Micro 8 showing upper enclosure and exposed motherboard
Fujitsu Micro FM-8 (1981), šikmý pohled na funkční sestavu Fujitsu FM-8 s monitorem a kompaktní klávesnicí v těžké skříni / Fujitsu Micro FM-8 (1981), angled view of working Fujitsu FM-8 setup with monitor and integrated keyboard in heavy enclosure
Fujitsu Micro FM-8 (1981), počítač Fujitsu Micro 8 v provozu, pohled na klávesnici a pravou zakrytou šachtu pro bublinovou paměť / Fujitsu Micro FM-8 (1981), Fujitsu Micro 8 in operation showing keyboard and covered right-hand compartment for optional bubble storage
Fujitsu Micro FM-8 (1981), detail plastové skříně a profilů žlutých kláves Fujitsu FM-8 / Fujitsu Micro FM-8 (1981), close-up of Fujitsu FM-8 enclosure and profiles of its yellow keyboard keys
Fujitsu Micro FM-8 (1981), zadní panel počítače Fujitsu FM-8 s několika připojovacími konektory a kabely / Fujitsu Micro FM-8 (1981), rear panel of Fujitsu FM-8 computer with several ports and connected cables
Fujitsu Micro FM-8 (1981), původní hnědý ochranný obal s logem Fujitsu Micro 8 / Fujitsu Micro FM-8 (1981), original brown protective cover bearing the Fujitsu Micro 8 logo
Fujitsu Micro FM-8 (1981), otevřená skříň Fujitsu FM-8 se zdrojem, rozsáhlou základní deskou a množstvím drátových spojů / Fujitsu Micro FM-8 (1981), opened Fujitsu FM-8 enclosure showing power supply, extensive motherboard and multiple wire connections
Fujitsu Micro FM-8 (1981), otevřená základní deska Fujitsu FM-8 s dočasně vyjmutou menší zelenou deskou při servisním čištění / Fujitsu Micro FM-8 (1981), opened Fujitsu FM-8 motherboard with a smaller green circuit board temporarily removed during cleaning
Fujitsu Micro FM-8 (1981), makro detail původního integrovaného obvodu a drátových propojek na desce Fujitsu Micro 8 / Fujitsu Micro FM-8 (1981), macro photograph of an original integrated circuit and wire connections on the Fujitsu Micro 8 board
Fujitsu Micro FM-8 (1981), funkční Fujitsu Micro 8 na stole se zapnutým CRT monitorem a originální klávesnicí / Fujitsu Micro FM-8 (1981), working Fujitsu Micro 8 on a table with powered CRT monitor and original keyboard

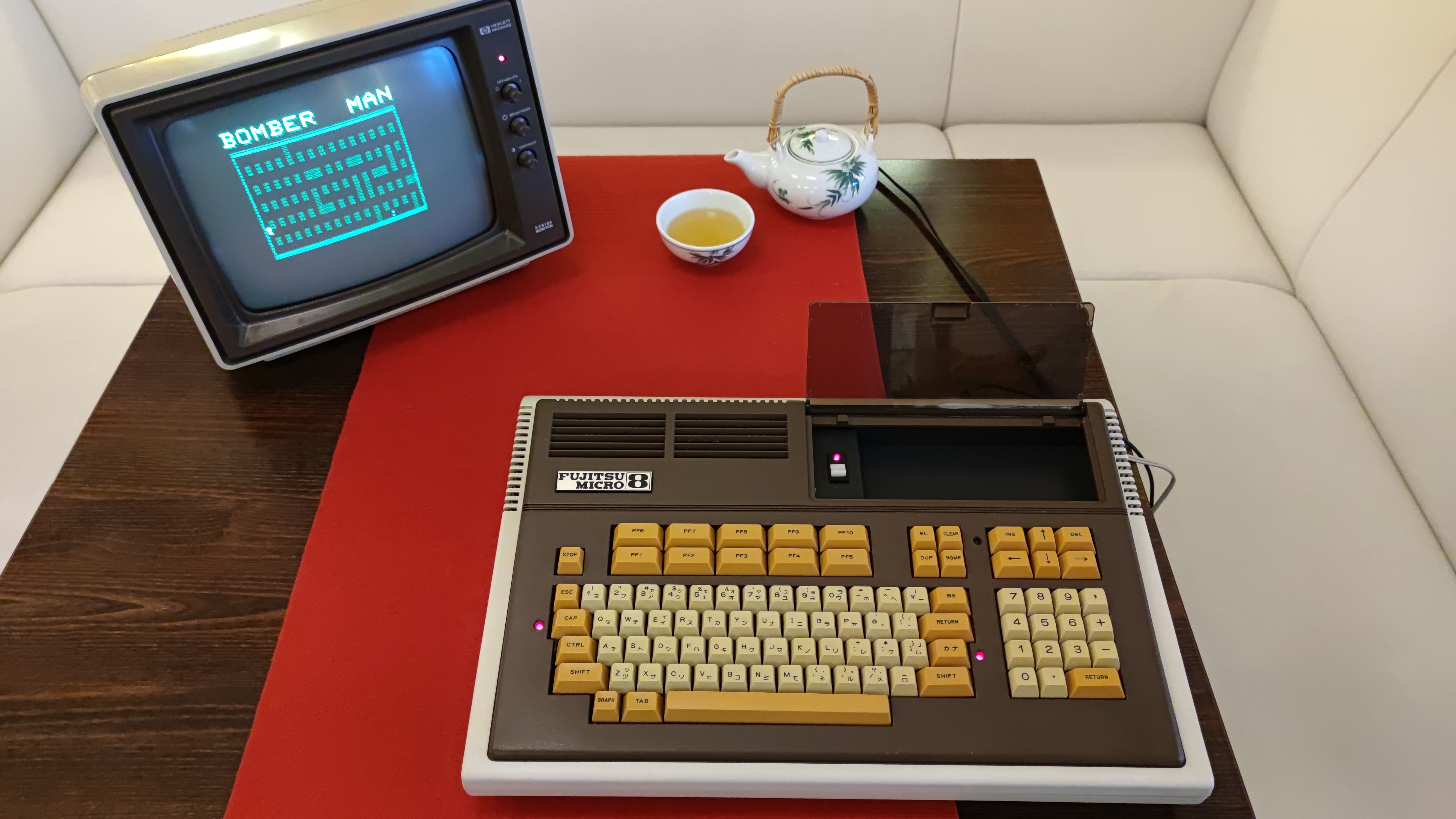

Fujitsu Micro FM-8 s béžovou klávesnicí a žlutými klávesami na červené podložce, vedle CRT monitor s tyrkysovým textem / Fujitsu Micro FM-8 with beige keyboard and yellow keys on a red mat, beside a CRT monitor displaying turquoise text
Fujitsu Micro FM-8 (1981), pohled shora na původní Fujitsu Micro 8 s řadou funkčních kláves a velkou pravou schránkou / Fujitsu Micro FM-8 (1981), overhead view of original Fujitsu Micro 8 with function keys and large right-hand compartment
Fujitsu Micro FM-8 (1981), logo Fujitsu Micro 8 a detail funkčních kláves PF a tlačítka STOP / Fujitsu Micro FM-8 (1981), Fujitsu Micro 8 logo, programmable PF function keys and STOP key in close-up
Fujitsu Micro FM-8 (1981), výrobní štítek Fujitsu Micro 8 MB25020, sériové číslo 683090287 a napájení AC 100 V, 75 W / Fujitsu Micro FM-8 (1981), Fujitsu Micro 8 MB25020 factory plate showing serial 683090287 and AC 100 V, 75 W power specification
Fujitsu Micro FM-8 (1981), počítač Fujitsu Micro 8 s původním ochranným obalem vytaženým za klávesnicí / Fujitsu Micro FM-8 (1981), Fujitsu Micro 8 computer with its original protective cover folded back behind the keyboard
Fujitsu Micro FM-8 (1981), detail vnitřní konstrukce Fujitsu Micro 8 s krytovaným zdrojem a osazením logických obvodů / Fujitsu Micro FM-8 (1981), close-up of Fujitsu Micro 8 interior with screened power supply and populated logic circuitry
Fujitsu Micro FM-8 (1981), detail řad integrovaných obvodů v barevných paticích na základní desce Fujitsu FM-8 / Fujitsu Micro FM-8 (1981), close-up of rows of integrated circuits in coloured sockets on the Fujitsu FM-8 motherboard
Fujitsu Micro FM-8 (1981), dobová japonská reklama na počítače Fujitsu FM-7, FM-11 a FM-8 se snímkem rodiny u televizoru / Fujitsu Micro FM-8 (1981), period Japanese advertisement for Fujitsu FM-7, FM-11 and FM-8 computers showing a family around a television
