Fujitsu Micro FM-NEW7

Fujitsu Micro FM-NEW7 (1984), originální japonský osmibitový počítač se dvěma procesory 6809 a monitorem / Fujitsu Micro FM-NEW7 (1984), original Japanese dual 6809 home computer with monitor
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1984

Česky / Czech:

Fujitsu FM-NEW7 je jedním z nejlepších příkladů toho, jak rychle se v první polovině osmdesátých let vyvíjely japonské domácí počítače. Příběh začal v květnu 1981 velkým a drahým Fujitsu Micro 8, tedy FM-8, jehož neobvyklá konstrukce se dvěma procesory a možnost připojení bublinkové paměti předběhla dobu. V listopadu 1982 Fujitsu představilo podstatně dostupnější FM-7, který z původního technického experimentu udělal úspěšnou domácí platformu. A 10. května 1984 přišla další, méně nápadná modernizace nazvaná FM-NEW7. Zvenku vypadal téměř jako běžný FM-7, ale jeho elektronika byla nově uspořádána tak, aby bylo možné zachovat schopnosti počítače a zároveň snížit cenu.

Nešlo tedy o úplně nový model s jiným softwarovým prostředím. Fujitsu použilo paměťové obvody s vyšší integrací a specializovaná hradlová pole LSI, která nahradila část původní logiky. Výsledkem byla jednodušší výroba a prodejní cena 99 800 jenů místo původních 126 000 jenů u FM-7. V době, kdy konkurence v Japonsku bojovala o domácí zákazníky cenou i grafikou, šlo o důležité zlepšení. Přitom zůstala zachována kompatibilita s rozsáhlou knihovnou programů pro FM-7, která zahrnovala hry, výukové tituly, textové editory a programátorské nástroje.

Stejně jako jeho předchůdce používá FM-NEW7 dva osmibitové procesory Fujitsu MBL68B09, kompatibilní s Motorolou 6809. Hlavní procesor vykonává programy a vedlejší spravuje obrazový subsystém. Dobová dokumentace označuje jejich externí hodinový signál jako 8 MHz, případně přepínatelných přibližně 4,9 MHz. Procesor typu 68B09 však vnitřně pracuje na jedné čtvrtině této frekvence, tedy běžně na 2 MHz a při sníženém taktu přibližně na 1,23 MHz. Nejde proto o dva procesory vykonávající instrukce při 8 MHz. Toto rozdělení práce umožnilo rozlišení 640 × 200 obrazových bodů v osmi barvách. Vedle hlavních 64 KB RAM má počítač dalších 48 KB vyhrazených pro obraz a umožňuje také tři samostatné monochromatické grafické stránky.

Na rozdíl od FM-8 se FM-7 a FM-NEW7 neprosadily jen grafikou. Fujitsu výrazně zlepšilo také zvuk, který obstarává programovatelný zvukový generátor PSG se třemi současnými hlasy a rozsahem osmi oktáv, doplněný jednoduchým systémovým pípáním. Pro text byly k dispozici režimy 40 nebo 80 znaků na řádku, s 20 či 25 řádky. V ROM se nacházel F-BASIC, obvykle ve verzi 3.01 nebo 3.02. Samotný interpret zabíral 32 KB, zatímco celá systémová sada ROM včetně pomocných rutin a monitoru bývá uváděna jako 44 KB. Standardní počítač neměl vestavěnou disketovou mechaniku. K dispozici byl kazetový magnetofon, volitelné externí diskové jednotky a další rozšiřující příslušenství.

Zajímavá byla i softwarem podporovaná rozšiřitelnost. Vedle F-BASICu se v rodině FM-7 používal Disk BASIC a s vhodným diskovým vybavením také systém OS-9 či další odborné programy. Neznamená to automaticky, že každý FM-NEW7 měl OS-9 nainstalovaný. Ve své době však šlo o platformu, která posloužila nejen k hraní, ale také k serióznímu programování. FM-NEW7 se současně prodával v době, kdy Fujitsu uvedlo výše postavený FM-77 s integrovanou disketovou mechanikou a samostatnou klávesnicí. Přes podobnost názvů tedy nejde o stejný počítač. Pozdější FM77AV a další modely pak rozvíjely tuto japonskou linii až k podstatně vyspělejším grafickým systémům.

Dnes není FM-NEW7 v evropských sbírkách zdaleka tak běžný jako osmibity Atari, Commodore nebo Sinclair. O to zajímavější je možnost porovnat jej s původním FM-8. Oba přístroje ukazují, že Fujitsu mělo už v raných osmdesátých letech promyšlenou grafickou architekturu, bohaté možnosti rozšíření a silné softwarové zázemí. Zatímco FM-8 působí jako technický monument, FM-NEW7 je důkazem, že tutéž myšlenku šlo postupně nabídnout mnohem širšímu okruhu uživatelů.

English / Anglicky:

The Fujitsu FM-NEW7 illustrates how rapidly Japanese home computers evolved during the first half of the 1980s. The story began in May 1981 with the large and expensive Fujitsu Micro 8, or FM-8, whose unusual dual processor architecture and optional bubble memory were remarkably ambitious. In November 1982 Fujitsu introduced the much more affordable FM-7, transforming that original technical concept into a successful home computer platform. A further, less conspicuous revision arrived on 10 May 1984 as the FM-NEW7. Externally it looked almost identical to the original FM-7, but its electronics had been redesigned to preserve the machine's capabilities while lowering the price.

It was therefore not a completely new computer with an incompatible software environment. Fujitsu employed more highly integrated memory devices and specialised gate array LSI chips, replacing some of the earlier discrete logic. The simplified design reduced manufacturing costs and enabled a retail price of ¥99,800, compared with ¥126,000 for the original FM-7. At a time when Japanese manufacturers were competing fiercely on both price and graphics, this was an important improvement. Compatibility with the established FM-7 software library was preserved, including games, educational titles, word processing software and programming tools.

Like its predecessor, the FM-NEW7 uses two Fujitsu MBL68B09 eight bit processors compatible with the Motorola 6809. The main CPU executes applications, while the sub CPU controls the video subsystem. Contemporary specifications refer to an external clock signal of 8 MHz, switchable to approximately 4.9 MHz. The 68B09 internally operates at one quarter of that frequency, however, which means an effective processor clock of 2 MHz in normal operation or approximately 1.23 MHz at reduced speed. These are not processors executing instructions at 8 MHz. Dividing work between them made possible 640 × 200 graphics in eight colours. In addition to its 64 KB main RAM, the computer contains another 48 KB dedicated to video and can also provide three separate monochrome graphics pages.

Unlike the original FM-8, the FM-7 and FM-NEW7 were noted not only for their graphics. Fujitsu also considerably improved sound with a programmable sound generator capable of three simultaneous voices over eight octaves, accompanied by a simple system beeper. Text modes included 40 or 80 characters per line, with 20 or 25 rows. F-BASIC was provided in ROM, usually version 3.01 or 3.02. The BASIC interpreter itself occupied 32 KB, while the complete set of system ROMs, including supporting routines and the monitor, is often listed as 44 KB. The standard machine had no built-in floppy drive. Data could be stored on cassette tape, while external floppy systems and other expansion equipment were optional.

The software ecosystem was another strong point. Besides F-BASIC, the wider FM-7 family supported Disk BASIC and, with suitable disk hardware, OS-9 and other specialised applications. This does not mean every FM-NEW7 was equipped with OS-9. It was nonetheless a platform suited to serious programming as well as games. The FM-NEW7 was sold alongside the higher-end FM-77, introduced in the same period with an integrated floppy drive and a separate keyboard. Despite their similar names, these were different products. The later FM77AV family then developed the Japanese FM line towards considerably more advanced graphical systems.

Today the FM-NEW7 is much less commonly encountered in European collections than eight bit systems from Atari, Commodore or Sinclair. That makes comparison with the original FM-8 particularly rewarding. The two machines show that Fujitsu had already developed a sophisticated graphics architecture, extensive expansion possibilities and a substantial software ecosystem early in the 1980s. Where the FM-8 feels like a monumental technical experiment, the FM-NEW7 demonstrates how the same underlying ideas could eventually be made affordable to a much wider audience.

Technické údaje / Specifications

Výrobce / Manufacturer: Fujitsu Limited, Japonsko / Fujitsu Limited, Japan

Model: FM-NEW7

Rok / Year: 1984

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač s dvojicí procesorů, zlevněný nástupce FM-7, typ MB25015 / Eight bit home computer with dual processors, cost-reduced FM-7 successor, type MB25015

CPU: Hlavní a pomocný Fujitsu MBL68B09 kompatibilní s Motorolou 6809 / Fujitsu MBL68B09 main and display processors compatible with Motorola 6809

Takt CPU / CPU clock: Oba procesory běžně 2 MHz, volitelný pomalejší režim přibližně 1,23 MHz, externí oscilátor 8 nebo 4,9 MHz / Both CPUs normally 2 MHz, optional reduced speed approximately 1.23 MHz, external 8 or 4.9 MHz oscillator

RAM: 64 KB hlavní RAM a dalších 48 KB obrazové RAM / 64 KB main RAM plus a separate 48 KB video RAM

ROM: 32 KB F-BASIC ROM verze 3.01 nebo 3.02, přibližně 44 KB systémových ROM celkem včetně bootovací ROM a monitoru / 32 KB F-BASIC ROM version 3.01 or 3.02, approximately 44 KB total system ROM including boot firmware and monitor

Operační systém / Operating system: F-BASIC V3.01 či V3.02 v ROM, s odpovídajícím diskovým rozšířením také Disk BASIC a vybrané systémy řady OS-9 / F-BASIC V3.01 or V3.02 in ROM, with suitable floppy hardware also Disk BASIC and selected OS-9 software

Video / Graphics: Grafika 640 × 200 bodů v osmi barvách nebo tři monochromatické stránky, text 40 či 80 sloupců a 20 či 25 řádků, RGB a monochromatické kompozitní video / 640 × 200 graphics in eight colours or three monochrome pages, 40 or 80 text columns with 20 or 25 rows, RGB and monochrome composite video

Zvuk / Sound: Programovatelný PSG se třemi současnými hlasy a rozsahem osmi oktáv, systémový bzučák / Three voice PSG with eight octave range plus system beeper

Média / Storage: Magnetofon, volitelná externí disketová jednotka 5.25", bez vestavěné mechaniky / Cassette tape, optional external 5.25" floppy disk drive, no built in drive

Rozhraní / Interfaces: RGB a monochromatický kompozitní výstup, magnetofon, tiskárna, periferní a rozšiřující rozhraní rodiny FM, volitelný joystick či disketový řadič / RGB and monochrome composite output, cassette, printer, FM family peripheral and expansion interfaces, optional joystick or floppy controller

Napájení / Power: Podle výrobního štítku tohoto kusu AC 100 V, 50/60 Hz, 70 VA, vyžaduje snižovací transformátor pro evropskou síť / According to this specimen's label AC 100 V, 50/60 Hz, 70 VA, requires step-down transformer on European mains

Rozměry / Dimensions: 430 × 288 × 100 mm, hmotnost přibližně 4,5 kg podle původního prospektu Fujitsu / 430 × 288 × 100 mm, approximately 4.5 kg according to original Fujitsu brochure

Původní cena / Original price: Při uvedení 10. května 1984 cena 99 800 jenů, oproti 126 000 jenům za původní FM-7 / Launch price ¥99,800 on 10 May 1984, compared with ¥126,000 for the original FM-7

Náš exemplář / Our machine

Česky / Czech:

Můj Fujitsu FM-NEW7 byl při získání plně funkční a velmi zachovalý. Nemusel jsem jej opravovat ani výrazně čistit. Líbí se mi jeho široká klávesnice, členité větrací mřížky a původní dvojbarevné provedení.

Na japonském štítku je typ MB25015, sériové číslo 684090158 a napájení 100 V, 50/60 Hz, 70 VA. Obraz z počítače zobrazuji přes převodník GBS-8200, abych nemusel vyrábět zvláštní RGB kabel. 🙂

Společně se starším Fujitsu FM-8 mám k těmto strojům rozsáhlou knihovnu her a programů. Fotografie zachycují funkční FM-NEW7, jeho elektroniku a výrobní štítek. Vedle rozměrného FM-8 je hezkou ukázkou proměny domácích počítačů Fujitsu.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Fujitsu FM-NEW7 was fully working and very well preserved when I obtained it. It required no repairs or significant cleaning. I like its wide keyboard, prominent ventilation grilles and original two-tone case.

Its Japanese rating label identifies type MB25015, serial number 684090158 and 100 V, 50/60 Hz, 70 VA power. I display the output through a GBS-8200 converter rather than making a special RGB cable. 🙂

Together with my earlier FM-8, I have a substantial library of Fujitsu games and programs. The photographs show the working FM-NEW7, its electronics and manufacturer's label. Beside the large FM-8, it illustrates how Fujitsu's home computers evolved.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://fm-7.com/museum/products/dxsr8u3l/

https://museum.ipsj.or.jp/en/computer/personal/0007.html

https://global.fujitsu/en-global/about/corporate/museum/products/products/computer-personalcomputer-fm7

https://www.museum.uec.ac.jp/database/sf/sf750/s752.html

https://databug2210.blogspot.com/1985/01/pc-fm-new7.html

https://poplars.world.coocan.jp/sx/photo/pc/FM-NEW7.pdf

https://github.com/mamedev/mame/blob/master/src/mame/fujitsu/fm7.cpp

Fotodokumentace / Photo documentation

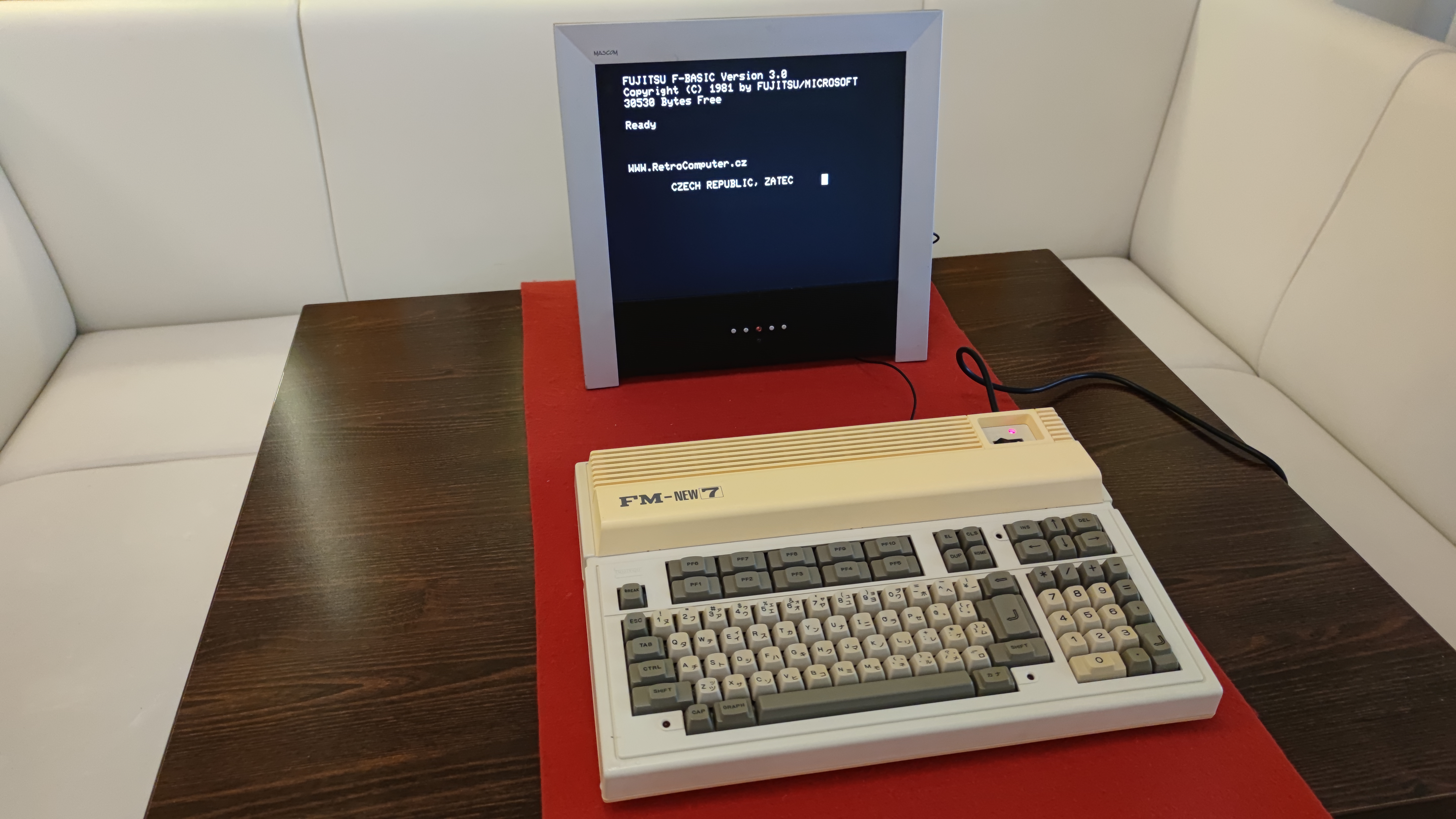

Fujitsu Micro FM-NEW7 (1984), funkční Fujitsu FM-NEW7 s CRT monitorem a obrazovkou spuštěného programu / Fujitsu Micro FM-NEW7 (1984), working Fujitsu FM-NEW7 with CRT monitor displaying a running program
