GN InterWatch 95000

GN Nettest Interwatch 95000, kanadský modulární ATM LAN WAN analyzátor, můj funkční přenosný exemplář s Pentiem 120, LCD, klávesnicí a trackballem / Canadian VME network protocol analyser
←
→
Youtube video →

Země / Country:

Kanada / Canada

Rok / Year:

1994

Česky / Czech:

Interwatch 95000 na první pohled připomíná pořádně obrněný kufr, který by si člověk spletl s mobilním počítačem pro armádu. Když se ale odklopí přední kryt s klávesnicí, objeví se barevný displej, trackball a pracovní stanice schopná analyzovat tehdy nejrychlejší počítačové sítě. Podobné přístroje se v běžných domácnostech nevyskytovaly. Interwatch byl profesionální nástroj telekomunikačních operátorů, výrobců síťových zařízení a velkých firem, které potřebovaly přesně zjistit, proč se data někde ztrácejí, zpožďují nebo nedostávají do cíle. Zvenku je to kufříkový počítač, uvnitř specializovaná laboratoř síťových protokolů.

Jeho kořeny vedou do Kanady, přesněji do města Markham v provincii Ontario. Firma Navtel vznikla roku 1976 a zabývala se testováním telekomunikačních zařízení. Roku 1990 ji získala dánská skupina Great Nordic, takže v polovině devadesátých let působila pod názvem GN Navtel. V roce 1996 byla kanadská část přejmenována na GN Nettest (Canada). Jména Navtel, GN Navtel a GN Nettest se proto v dobových podkladech a na dochovaných přístrojích střídají. Není v tom žádná záhada. Jde o jednu navazující historii firmy, která později prošla dalšími vlastnickými změnami. Na přelomu tisíciletí už se značka GN Nettest ve světě měřicí techniky používala běžně.

Samotný Interwatch 95000 byl oficiálně uveden roku 1994. Potvrzuje to kanadský vládní přehled o širokopásmovém průmyslu z roku 1995, který jmenuje GN Navtel přímo jako výrobce. Stroj byl navržen pro testování ATM, LAN a WAN, tedy tří oblastí, které se v devadesátých letech rychle rozvíjely. ATM znamená Asynchronous Transfer Mode, technologii přenosu malých buněk o pevné délce. LAN je místní počítačová síť a WAN označuje rozsáhlou komunikační síť propojující vzdálená místa. Interwatch umožňoval tyto provozy měřit, analyzovat a podle osazení také simulovat jejich části.

Proč bylo právě ATM tolik důležité? V devadesátých letech se očekávalo, že pevná délka přenášených buněk usnadní kombinování dat, hlasu a videa v rychlých sítích se zaručenými parametry. Každá buňka ATM má 53 bajtů, z nichž pět tvoří hlavička a 48 přenáší užitečná data. Síťoví inženýři proto museli sledovat identifikátory virtuálních spojení, ztracené buňky, přenosovou rychlost, přetížení a chyby signalizace. Obyčejný počítač s běžnou síťovou kartou nebyl pro podrobnou analýzu vysokorychlostních linek vhodný. Profesionální analyzátor potřeboval přesně časovat provoz, zachytávat komunikaci a zpracovávat ji bez významné ztráty dat.

Interwatch nebyl pouze software spuštěný na přenosném PC. Základem přístroje je modulární průmyslová architektura se sběrnicí VME, v pozdější dokumentaci uváděnou jako VME64. Do vnitřního šasi se osazovaly procesorové a komunikační karty pro konkrétní síťové technologie. Specializované RISC procesory na rozhraních mohly zpracovávat zachycené pakety a buňky nezávisle na procesoru, který vykresloval grafické uživatelské rozhraní. Díky tomu bylo možné současně kontrolovat několik spojů a provádět náročnou analýzu v reálném čase. Počet využitelných slotů a přesná skladba karet se lišily podle verze šasi a osazení.

Kanadský dokument z roku 1995 uvádí pro původní Interwatch 95000 samostatný procesor Intel 486, který se staral o grafické prostředí X Window System s Motifem. I/O moduly nesly vlastní procesory RISC. Tohle je důležitá historická specifikace prvního provedení, nikoli univerzální popis všech pozdějších sestav. V mém sbírkovém exempláři je už jiný počítačový základ, konkrétně Intel Pentium na 120 MHz. Vnitřní hardware tedy nelze bez rozlišení data a revize zaměňovat s prvními prospekty z roku 1994. Změny a modernizace v oblasti servisních přístrojů byly přirozené, protože samotné síťové technologie se velmi rychle vyvíjely.

Rané materiály popisují podporu Ethernetu, Token Ringu, WAN a ATM na linkách DS3, s přípravou variant pro 155 Mb/s OC-3c v sítích SONET a SDH. Pozdější produkty pracovaly také s vyššími rychlostmi včetně OC-12. Výbava přitom závisela na použitých měřicích kartách. Jediný název Interwatch 95000 proto nestačí k závěru, že každý exemplář umí testovat všechny uvedené protokoly a fyzické vrstvy. Když například chybí karta pro optické ATM, nepomůže, že ji podporuje software nebo že pro ni výrobce kdysi nabízel rozšiřující modul.

Měřicí software umožňoval analyzovat rámce a buňky, filtrovat zaznamenané události, sledovat statistiky a zkoumat protokoly vyšších vrstev. U vybavenějších konfigurací šlo také o aktivní generování provozu, emulaci nebo testování signalizace a shody s normami. Přístroj byl tedy určen spíše lidem s hlubokou znalostí síťových technologií než běžnému správci jediné malé kancelářské sítě. Síťový analyzátor tohoto typu mohl být součástí vývoje přepínačů ATM, laboratorního testování nebo diagnostiky u telekomunikačního operátora. Přesné konfigurace se prodávaly a upravovaly podle konkrétní zakázky.

Doba vzniku stroje byla zvláštní také tím, jak vedle sebe existovaly různé počítačové světy. Na jednom stole mohl stát PC kompatibilní s IBM, vedle něj pracovní stanice Sun s Unixem a na dalším terminálu proprietární software výrobce měřicí techniky. Interwatch využíval unixové prostředí s grafickým rozhraním X Window a Motif, zatímco uživatelská výbava pozdějších sestav mohla obsahovat software běžící na hardwaru třídy IBM PC. U mého kusu byl na původním pevném disku také Windows 95 a specializované programové vybavení. Dnes je na náhradním disku instalován Windows 98 Second Edition. To je úprava sbírkového exempláře, ne popis základní tovární konfigurace všech Interwatchů.

Při pohledu na konkrétní elektroniku mého počítače najdeme Intel Pentium 120 MHz, čipovou sadu Intel 82430MX a přidružené obvody 82437MX a 82371MX MPIIX. Operační paměť má 64 MB v podobě čtyř šestnáctimegabajtových modulů. Pro osobní počítač poloviny devadesátých let to byla velmi slušná výbava, v drahém průmyslovém testovacím systému však šlo o prostředek pro ovládání a sběr dat. Hlavní měřicí práci dál zvládaly specializované moduly na sběrnici VME. Ty jsou na fotografiích elektroniky patrné jako velké desky s vlastními procesory, konektory a řadou integrovaných obvodů.

Přenosný design je na Interwatchu snad stejně zajímavý jako elektronika. Robustní kovově působící skříň má madlo, zesílené rohy a odnímatelnou či sklopnou přední část s klávesnicí. Vestavěný barevný LCD byl na svou dobu velkorysý. Dobové specifikace prvního provedení uvádějí aktivní TFT VGA panel s rozlišením 640 × 480 bodů. U pozdějších hardwarových konfigurací je třeba rozlišení ověřit podle konkrétního panelu. Můj exemplář je popisován s displejem 1024 × 768 bodů. V klávesnici je umístěn trackball, který plní úlohu myši. Za obrazovkou se skrývá rozsáhlé průmyslové šasi, nikoli běžný notebook s jednou malou základní deskou.

K připojení příslušenství slouží rozhraní RS-232, paralelní port tiskárny a výstup pro externí monitor, v mé konfiguraci také síťová karta s konektory RJ-45 a BNC. Pro dnešního uživatele může být koaxiální konektor překvapením. Síť 10BASE2 používala tenký koaxiální kabel a sběrnicovou topologii, v níž jediný problém s kabelem nebo terminátorem dokázal vyřadit značnou část kanceláře. Ethernet 10BASE-T na kroucené dvojlince se sice prosazoval už v devadesátých letech, ale starší varianty tehdy stále běžně fungovaly. Profesionální analyzátor proto musel být připraven na několik generací fyzických rozhraní.

Pro uložení operačního systému, testovacích programů a naměřených dat sloužil interní pevný disk. Můj stroj měl osmigigabajtový IDE disk se zachovanou instalací a specializovaným softwarem. Interní 3.5" disketová mechanika používá standardní diskety 1,44 MB. Přístroj původně neměl USB, což odpovídá jeho stáří. Konstrukce ale dovoluje při vhodné úpravě použít běžné IDE zařízení, a tak se dá stará technika provozovat i s pozdějším operačním systémem. Tato možnost z něj ovšem nedělá obyčejné přenosné PC. Speciální analyzátorové karty a původní měřicí software stále představují jeho nejcennější technologickou část.

A cena? Dobové přístroje této třídy rozhodně nebyly levné. Podrobný přehled analyzátorů ATM publikovaný v roce 1999 uvádí u systémů Interwatch 95000 a 96000 typickou konfiguraci přibližně za 50 000 amerických dolarů. Dražší sestavy mohly obsahovat další měřicí karty a software, avšak konkrétní původní ceník každého jednotlivého kusu nemáme. V každém případě šlo o investici profesionálního pracoviště, nikoli o domácí počítač za několik měsíčních platů. Právě cenová dostupnost použitých vysloužilých systémů dnes paradoxně umožňuje sběratelům takové technické speciality uchovat.

ATM bylo v devadesátých letech považováno za perspektivní síťovou technologii, ale většina lokálních sítí nakonec pokračovala ve vývoji Ethernetu a TCP/IP. S tím postupně klesala potřeba samostatných profesionálních analyzátorů ATM.

English / Anglicky:

At first sight the Interwatch 95000 resembles a heavily armoured suitcase, perhaps some kind of military portable computer. Fold out the front keyboard section, however, and the machine reveals a colour display, trackball and a complete workstation for analysing some of the fastest networks of the 1990s. Instruments like this were not sold to ordinary households. The Interwatch was a professional tool for telecommunications operators, networking manufacturers and large organisations that needed to know why data was being lost, delayed or misrouted. The exterior is a luggable computer, but the internal hardware is a specialised network protocol laboratory.

Its origins lie in Canada, specifically Markham, Ontario. The Navtel company was founded in 1976 and developed equipment for testing telecommunications systems. In 1990 it was acquired by the Danish Great Nordic group and subsequently operated under the GN Navtel name. The Canadian operation was renamed GN Nettest (Canada) in 1996. That explains why surviving equipment and period documentation refer variously to Navtel, GN Navtel and GN Nettest. The different names represent successive stages of the same business rather than three unrelated manufacturers. Further ownership changes followed in the early 2000s.

The Interwatch 95000 was officially introduced in 1994. A Canadian government survey of the broadband industry, published in 1995, identifies GN Navtel as the manufacturer and specifically dates the product's launch to 1994. The device was developed for ATM, LAN and WAN network analysis, three rapidly developing fields during the decade. ATM stands for Asynchronous Transfer Mode, a network technology based on fixed-length cells. LAN means local area network, while WAN denotes networks connecting distant sites. The Interwatch monitored, decoded and, depending on configuration, simulated activity across these network environments.

Why did ATM matter so much at the time? The technology promised to carry data, voice and video over fast networks with controlled quality of service. Each ATM cell is 53 bytes long, comprising a five-byte header and 48 bytes of payload. Network engineers needed to monitor virtual circuits, lost cells, timing, throughput, congestion and signalling errors. A normal computer with a conventional network interface card was not a suitable replacement for a purpose-built analyser on high-speed links. Accurate timestamps, reliable capture and specialist decoding hardware were necessary to examine real traffic without missing important events.

The Interwatch was not merely an application installed on a portable IBM-compatible PC. Its core was a modular industrial architecture using the VME bus, described as VME64 in later documentation. The internal chassis accepted processor and interface cards for particular network types. Specialised RISC processors on the measurement modules could process traffic independently of the processor responsible for the graphical user interface. This design made it possible to analyse multiple connections and perform demanding real-time tasks. The exact number of usable slots and the installed module combination differed between chassis revisions and customer configurations.

The Canadian reference published in 1995 describes the original Interwatch 95000 as using a dedicated Intel 486 processor for its X Window System and Motif graphical interface. The I/O modules contained their own RISC processors. These specifications describe the initial model, not necessarily every later variant. The example in this collection has a more powerful PC subsystem based on an Intel Pentium running at 120 MHz. It would therefore be misleading to substitute the Pentium for the 486 in every 1994 product description, or to dismiss the Pentium configuration because it differs from the first brochure. Professional instruments were often revised as the network technologies they tested evolved.

Early specifications mention Ethernet, Token Ring, WAN and ATM links at DS3 speeds, with support for OC-3c at 155 Mbps on SONET and SDH networks planned for 1995. Later equipment from the family could reach higher rates including OC-12. Available functions depended on the interface and measurement cards installed. The name Interwatch 95000 alone does not establish that every surviving unit can analyse every published physical medium or protocol. Without the correct optical module, for example, an individual analyser cannot perform measurements on an optical ATM connection just because that option appeared in the catalogue.

Its specialist software could filter and decode frames and cells, display statistics, correlate events and investigate higher-layer protocols. Better-equipped systems also supported traffic generation, signalling emulation, performance measurements and conformance tests. Such tasks demanded expertise and were generally intended for telecommunications laboratories, switch manufacturers or operators of large networks. The analyser was far more than a cable tester. It was a configurable instrument that could help diagnose complex interoperability problems and verify equipment before a network was placed into service.

The computer industry of the mid-1990s contained several computing worlds at once. A conventional IBM-compatible PC might sit alongside a Sun workstation running Unix and a third system dedicated to proprietary industrial applications. The early Interwatch platform used a Unix-based environment with X Window and Motif, while later computer subsystems could accommodate conventional PC software. The original hard disk supplied with the collector's machine also carried Windows 95 and specialist applications. The replacement disk now runs Windows 98 Second Edition. That is a modification to this particular surviving system, not the standard software configuration of every Interwatch manufactured in 1994.

The PC subsystem in this collection's machine features an Intel Pentium 120 MHz processor, an Intel 82430MX chipset with 82437MX and 82371MX MPIIX components, and 64 MB of RAM arranged in four sixteen-megabyte modules. That was substantial memory for a personal computer of the mid-1990s, but in a high-priced industrial analyser these components primarily provided the operator interface and management functions. Dedicated boards on the VME bus handled specialist network tasks. The board photographs at the end of the gallery reveal these large assemblies, their processors, connectors and numerous integrated circuits.

The physical design is perhaps as memorable as the electronics. The rugged case includes a carrying handle, reinforced corners and a fold-out front keyboard section. A built-in colour active-matrix LCD gave the operator a useful graphical workspace. Period specifications for the first model list a 640 by 480 VGA screen. Other hardware variants must be checked against their installed panels, and the collector describes his particular machine as having a 1024 by 768 display. A trackball built into the keyboard substitutes for a separate mouse. Behind the display is a spacious industrial module chassis rather than the single compact motherboard of an ordinary laptop.

External connections include serial RS-232 ports, a parallel printer interface and video output for another monitor. This example also has a network adapter with RJ-45 and BNC connections. The coaxial BNC port is a reminder of the days when 10BASE2 Ethernet used thin coaxial cable in a shared bus topology. A bad terminator or disconnected cable could disturb an entire segment. Twisted-pair 10BASE-T was already becoming common during the 1990s, but many organisations still operated earlier coaxial networks. A professional instrument needed to cope with multiple generations of physical networking.

The internal hard drive stored the operating environment, network analysis software and captured traffic. This particular machine came with an eight-gigabyte IDE disk preserving its specialist applications and earlier Windows installation. A conventional 3.5" 1.44 MB floppy drive is built in. The system predates integrated USB ports, which explains the collector's interest in IDE expansion. A replacement IDE disk and a discreetly connected CD-ROM drive make later operating systems easier to use. Nevertheless, the presence of standard PC hardware does not turn the original product into an ordinary laptop. The measurement modules and specialised analysis software remain its defining technology.

The price placed the Interwatch in an entirely different market from home computers. A specialist survey of ATM protocol analysers published in 1999 quoted a typical configuration of the Interwatch 95000 and 96000 family at approximately US$50,000. Additional network interface cards, performance software and specialist options could increase the cost, but there is no reliable universal original price for every customer configuration. It was an investment for a professional technical department rather than a purchase for a family computer desk. Ironically, the retirement of such systems now gives collectors the opportunity to preserve complex equipment once found only in major telecommunications laboratories.

ATM was regarded as a promising networking technology in the 1990s, but most local networks ultimately evolved around Ethernet and TCP/IP. Demand for dedicated professional ATM analysers consequently declined.

Technické údaje / Specifications

Výrobce / Manufacturer: GN Navtel Ltd., Markham, Ontario, Kanada, součást dánské skupiny Great Nordic. Od roku 1996 GN Nettest (Canada), později Navtel Communications / GN Navtel Ltd., Markham, Ontario, Canada, part of Denmark's Great Nordic group. Renamed GN Nettest (Canada) in 1996, later Navtel Communications

Model: GN InterWatch 95000

Rok / Year: 1994

Země / Country: Kanada / Canada

Typ / Type: Profesionální přenosný modulární analyzátor síťových protokolů ATM, LAN a WAN, kufříková měřicí stanice VME64 s PC uživatelským rozhraním / Professional portable modular ATM/LAN/WAN protocol analyser, rugged VME64 measurement workstation with PC-based operator interface

CPU: Můj exemplář Intel Pentium 120 MHz s čipovou sadou Intel 82430MX, můstky 82437MX a 82371MX MPIIX. První GN Navtel Interwatch 95000 z roku 1994 měl Intel 486 pro X Window/Motif, měřicí moduly osazené vlastními procesory RISC, některé Intel i960 / Collection unit Intel Pentium 120 MHz with Intel 82430MX, 82437MX and 82371MX MPIIX. Original 1994 GN Navtel Interwatch 95000 used Intel 486 for the X Window/Motif interface plus independent RISC processors on VME protocol modules, including Intel i960 on some boards

Takt CPU / CPU clock: 120 MHz v mém exempláři s Pentiem, původní výbava 486 závisela na konfiguraci / 120 MHz in my Pentium example, earlier 486 versions varied by configuration

RAM: V mém exempláři 64 MB, 4 × 16 MB. Konfigurace jiných kusů podle revize základní desky a měřicích karet / My example 64 MB, four 16 MB modules. Other configurations depend on board and measurement cards

ROM: Systémový BIOS a firmware řídicích a měřicích modulů VME / System BIOS plus firmware on controller and VME protocol engine boards

Operační systém / Operating system: Původní řada unixové prostředí s X Window System a Motif. Na mnou získaném původním IDE disku Windows 95 a analytický software, uchovaný bez změny. Dnes na náhradním disku Windows 98 Second Edition / Original platform Unix environment with X Window System and Motif. My original IDE disk preserves Windows 95 and specialist analysis software, current replacement disk runs Windows 98 Second Edition

Video / Graphics: Barevný vestavěný aktivní LCD, původní dobově doložené provedení 640 × 480 VGA, můj exemplář uvádí 1024 × 768. Výstup na externí VGA monitor / Built-in colour active-matrix LCD, period documented initial model 640 × 480 VGA, my example reported as 1024 × 768. External VGA output

Zvuk / Sound: Interní PC reproduktor pro systémové signály, bez standardního multimediálního zvukového subsystému / Internal PC speaker for system beeps, no standard multimedia sound subsystem

Média / Storage: Původní osmigigabajtový IDE HDD s Windows 95 a měřicím softwarem neinvazivně vyjmut a uchován uvnitř v antistatickém sáčku. Náhradní IDE HDD s Windows 98 SE, externě nenápadně připojená IDE CD mechanika, vestavěná 3.5" floppy 1,44 MB / Original 8 GB IDE HDD with Windows 95 and analyser software preserved in antistatic bag inside case. Replacement IDE HDD with Windows 98 SE, discreet external IDE CD-ROM, built-in 3.5" 1.44 MB floppy

Rozhraní / Interfaces: Sběrnice VME64 a výměnné ATM/LAN/WAN měřicí karty. U mého kusu síťová karta Ethernet RJ-45 a koaxiální BNC, paralelní port Centronics, 2 × RS-232, externí VGA. Rozhraní pro měřené sítě závisí na osazení / Modular VME64 bus and ATM/LAN/WAN measurement cards. My example Ethernet RJ-45 and BNC, Centronics parallel port, two RS-232 serial ports and VGA. Actual tested network interfaces depend on installed boards

Napájení / Power: Napájení ze sítě, profesionální přenosný testovací systém. Hmotnost mého kusu kolem 13 kg včetně sestavy, původní údaje kolem 12,3 kg / AC mains powered professional portable test system. My unit around 13 kg including its configuration, period weight approximately 12.3 kg

Rozměry / Dimensions: Robustní přenosná kufříková konstrukce, hmotnost dobově kolem 12,3 kg, můj kompletní exemplář kolem 13 kg / Rugged portable suitcase-style enclosure, period weight around 12.3 kg, my configured example around 13 kg

Původní cena / Original price: Dobový přehled z roku 1999 uvádí typickou konfiguraci analyzátorů Interwatch 95000 a 96000 přibližně za 50 000 USD. Skutečná cena závisela na protokolových kartách, testovacím softwaru a příslušenství. Nejde o cenu mého sbírkového exempláře / A period 1999 review gives a typical Interwatch 95000 and 96000 family configuration at about US$50,000, depending on protocol cards and software. Not a purchase price for my collection machine

Náš exemplář / Our machine

Česky / Czech:

Interwatch 95000 jsem koupil v roce 2020 na Aukru. Je to pořádný třináctikilogramový kus techniky a přišel i s původní přenosnou taškou. Počítač je funkční. Na fotografiích je vidět robustní kufříková skříň se zavřeným předním krytem, výklopná klávesnice s integrovaným trackballem a barevný LCD při práci. Několik detailů zachycuje také měřicí sloty a síťové konektory. Z technického hlediska je můj kus zajímavý tím, že jeho počítačová část používá Intel Pentium 120 MHz a 64 MB RAM, nikoli procesor 486 známý z prvních prospektů.

Zachoval jsem také původní osmigigabajtový IDE harddisk s Windows 95 a speciálním měřicím softwarem. Vyjmul jsem jej bez nevratných zásahů, uložil do antistatického sáčku a schoval uvnitř přístroje. Kdykoliv se tedy může vrátit na původní místo. Na jeho pozici jsem připojil jiný IDE disk a nainstaloval Windows 98 Second Edition. Protože počítač nemá USB, vyvedl jsem navíc IDE kabel a nenápadně připojil CD mechaniku. Úprava je provedená tak, aby šly kryty normálně zavřít a aby zůstala zachována možnost obnovit původní diagnostickou konfiguraci.

S Windows 98 mohu využívat přístroj jako zajímavý počítač z devadesátých let. Na několika fotografiích běží grafický systém a dobové hry, včetně obrazovky se známým logem Windows 98. Původní měřicí účel jsem přitom nezničil. Analyzátorové moduly jsou stále součástí stroje. Na posledních dvou fotografiích ukazuji detail velkých zelených desek s elektronickými obvody a konektory, které z kufříkového PC dělají skutečný profesionální síťový přístroj.

Mám rád původní osmibitové počítače, a proto se běžným Pentiem ve sbírce příliš nezabývám. Interwatch si ale výjimku zaslouží svým mimořádným průmyslovým provedením, zachovaným měřicím hardwarem a nápaditým designem.

English / Anglicky:

I bought this Interwatch 95000 on Aukro in 2020. It is a substantial piece of equipment weighing around thirteen kilograms, and it also came with its original carrying bag. The machine is operational. The photographs show its rugged suitcase-style housing with the front closed, the fold-out keyboard and integrated trackball, and the colour LCD in use. Several images document the measurement module slots and network connections. My example is particularly interesting because its PC subsystem uses an Intel Pentium at 120 MHz with 64 MB of RAM, rather than the 486 described in the earliest brochures.

I preserved the original eight-gigabyte IDE hard drive containing Windows 95 and the specialist measurement software. I removed it without irreversible modifications, placed it in an antistatic bag and stored it inside the machine. It can therefore be reinstalled whenever necessary. I fitted a different IDE disk in its place and installed Windows 98 Second Edition. Since the machine has no USB ports, I also extended an IDE ribbon cable and discreetly attached a CD-ROM drive. The modification allows the covers to close normally and preserves the option of restoring the analyser to its original diagnostic configuration.

With Windows 98, I can use the Interwatch as an entertaining example of 1990s computing. Several photographs show the operating system and period games, including the familiar Windows 98 start-up screen. The original measurement equipment has not been destroyed. The specialist analyser modules remain with the machine. The final two photographs show the large green circuit boards, processors and connectors that distinguish this system from an ordinary PC.

I mainly collect the original eight-bit computers, so a typical Pentium would not usually be a priority. The Interwatch deserves its place because of the unusual industrial construction, preserved network analysis hardware and remarkable folding design.

Zdroje / Sources

https://publications.gc.ca/collections/collection_2022/isde-ised/C2-277-1995-eng.pdf

https://www.cse.wustl.edu/~jain/cis788-95/ftp/atm_prod/index.html

https://www.osp.ru/lan/1999/12/134586

https://www.testandmeasurement.com/doc/multiport-protocol-analyzer-0001

https://www.laserfocusworld.com/test-measurement/research/article/16560343/nettest-announces-mbo-of-lab-products-division

https://www.collectionscanada.gc.ca/obj/s4/f2/dsk4/etd/MQ81085.pdf?is_thesis=1%26oclc_number=56682563

https://www.tcl.tk/customers/success/gnnettest.tml

Fotodokumentace / Photo documentation



Interwatch 95000 zavřený v kufříkové skříni vedle psa / GN Interwatch 95000 rugged case beside a dog
Zavřený kanadský síťový analyzátor GN Interwatch 95000 / GN Interwatch 95000 closed network protocol analyser
Zadní kryt průmyslového kufříku Interwatch 95000 / Interwatch 95000 rear protective cover
Funkční Interwatch 95000 s vyklopenou klávesnicí / Working GN Interwatch 95000 with folding keyboard
Boční pohled na Interwatch 95000 při provozu / GN Interwatch 95000 operating side view
Detail klávesnice a trackballu GN Interwatch 95000 / GN Interwatch 95000 keyboard and trackball detail
Interwatch 95000 se zapnutými moduly VME a klávesnicí / GN Interwatch 95000 with VME modules and keyboard
Funkční Windows 98 na přenosném analyzátoru Interwatch / Windows 98 desktop running on Interwatch 95000
Rozšiřující desky VME v síťovém analyzátoru Interwatch / Interwatch 95000 VME protocol analyser circuit boards
Pohled shora na přenosné šasi Interwatch 95000 / Interwatch 95000 portable industrial chassis from above
Zadní šachta a síťové moduly VME Interwatch 95000 / Interwatch 95000 rear VME measurement module bay
Horní modulární konektory a sběrnice VME Interwatch / GN Interwatch 95000 VME module connectors
Barevný LCD Interwatch 95000 s dobovou hrou / GN Interwatch 95000 LCD showing a vintage game
Interwatch 95000 otevřený přední panel s vypnutým displejem / Interwatch 95000 open front panel and dark display

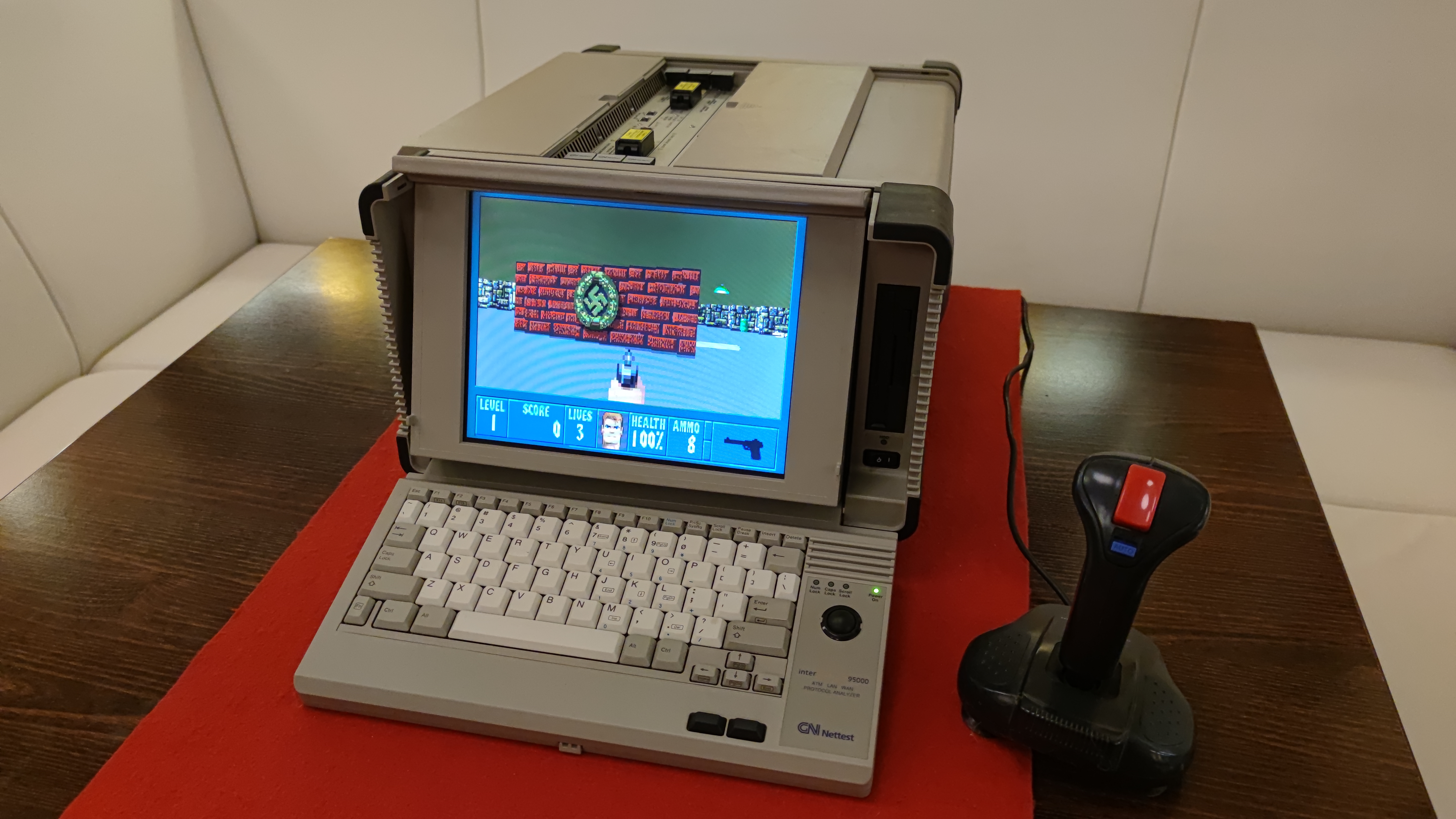

Interwatch 95000 s LCD a joystickem na stole / GN Interwatch 95000 with joystick and game on LCD
Spuštění Windows 98 na GN Interwatch 95000 / GN Interwatch 95000 booting Windows 98
Boční profil běžícího GN Interwatch 95000 s Windows / Side profile of GN Interwatch 95000 in operation
Základní deska a procesory GN Interwatch 95000 / GN Interwatch 95000 processor and main circuit board
