Goldstar FC-200 (FC-80/Vestel FC-200)

Země / Country:
Jižní Korea / South Korea
Rok / Year:
1984
Česky / Czech:
GoldStar FC-200 je jedním z prvních jihokorejských domácích počítačů, které se výrazněji prosadily na evropském trhu. Byl uveden v roce 1984 a patřil k první generaci standardu MSX. Značka GoldStar, která byla součástí jihokorejského průmyslového uskupení Lucky-GoldStar a později se stala základem názvu LG Electronics, tehdy vyráběla především spotřební elektroniku. Počítač FC-200 ukazuje, že korejské podniky již v první polovině osmdesátých let dokázaly navrhnout a dodávat domácí mikropočítač splňující společný mezinárodní standard, nikoliv pouze vyrábět televizory či audiotechniku.
Standard MSX vznikl v roce 1983 ve spolupráci japonské ASCII a Microsoft Japan. Jeho smyslem bylo sjednotit základní architekturu domácích osmibitových počítačů tak, aby stejný software fungoval na strojích různých výrobců. GoldStar patřil mezi firmy, které příležitost využily velmi brzy. FC-200 je evropsky lokalizovanou podobou korejského modelu GoldStar FC-80, představeného rovněž v roce 1984. Korejský FC-80 se prodával v několika podobách a v některých provedeních podporoval znaky hangul. Evropské stroje se přizpůsobily místním klávesnicím a televizním normám, přestože jejich základní procesorová a paměťová architektura zůstala společná.
Zajímavý je samotný vstup GoldStaru do Evropy. Počítač označený AVT FC-200 byl vystaven v Nizozemsku na veletrhu Firato od 31. srpna do 9. září 1984. AVT Electronics působil jako nizozemský dovozce, vlastní prodejní počítač pak nesl označení GoldStar. Na britském trhu se o distribuci starala společnost Microdealer. Dobový časopis MSX User z prosince 1984 uváděl FC-200 za 229 liber a přiřazoval mu dodávky několika tisíc kusů před Vánocemi. Nizozemská cena činila 995 guldenů, západoněmecká 798 marek a francouzská 1 900 franků. Ve Španělsku se objevila cena 49 500 peset. Tyto částky představují dobové regionální nabídky, nikoliv pevnou cenu platnou po celou dobu výroby.
Další odnoží byl Vestel FC-200, určený pro turecký trh a uváděný v roce 1986. Nešlo o samostatný konstrukční návrh Vestelu. Model používal platformu GoldStaru, lokalizovanou a prodávanou pod tureckou značkou. Turecké kusy bývaly osazeny procesorem NEC D780C-1, zatímco u korejských provedení se vyskytují procesory GoldStar GSS Z8400A PS nebo Zilog Z8400A PS. Evropský FC-200 tedy nelze automaticky popisovat jen podle procesoru nalezeného v jiném regionálním exempláři. Podobně existují různá barevná provedení skříně: světle a tmavě šedá kombinace s barevnými tlačítky i téměř celá tmavě šedá varianta.
Základní výpočetní jednotkou je procesor kompatibilní se Z80A na frekvenci 3,579545 MHz. V počítači je 64 KB hlavní RAM a dalších 16 KB videopaměti, kterou ovládá grafický procesor. Systémová ROM o kapacitě 32 KB obsahuje BIOS a MSX BASIC 1.0. FC-200 používá klasickou sestavu samostatných obvodů, nikoliv pozdější integrovaný MSX Engine. Kromě CPU a pamětí se v něm nachází programovatelný paralelní obvod PPI, zvukový PSG a potřebná dekódovací logika. Procesor běží přibližně na 3,58 MHz, ačkoliv bývá v dobových katalozích frekvence někdy zaokrouhlena na 3,6 MHz.
Evropské provedení používá grafický obvod Texas Instruments TMS9929NL, v některých opravárenských dokumentech a osazeních se objevuje příbuzné označení TMS9129NL. Jde o video procesor rodiny TMS9918, přizpůsobený evropskému televiznímu systému PAL. Korejský FC-80 naproti tomu používal TMS9918A pro odpovídající domácí obrazový standard. Video RAM má 16 KB. Textový režim zobrazuje 40 znaků na 24 řádcích, základní grafické režimy dosahují 256 × 192 bodů se šestnáctibarevnou paletou a grafickými sprity. Čip podporuje až 32 spritů, ale na jediném obrazovém řádku jich bez speciálních programových postupů dokáže zobrazit nejvýše čtyři. Zvukový generátor AY-3-8910 poskytuje tři nezávislé tónové kanály a šum.
Právě u evropských PAL modelů je zajímavá cesta obrazového signálu. Video procesor neposkytuje ve všech variantách přímo hotový kompozitní PAL signál. Generuje oddělené obrazové složky, které musí zpracovat další elektronika. V některých počítačích tuto úlohu plní malá samostatná deska s PAL enkodérem LVA510. Enkodér zpracuje signály včetně jasové složky Y a vytvoří výsledné barevné kompozitní video pro monitor a RF modulátor. Podobné desky s LVA510 se vyskytují také v některých počítačích Philips VG-8020. Samotný VDP proto může pracovat správně, zatímco porucha enkodéru způsobí úplně černou obrazovku, chybné barvy nebo nefunkční kompozitní výstup. Dokumentované případy takových závad se objevují v diskusích MSX komunity od minulého desetiletí.
Počítač nabízí jeden horní slot pro cartridge a samostatnou rozšiřující sběrnici na zadním panelu. Toto rozdělení je důležité, protože zadní konektor není druhý běžný otvor pro cartridge ve skříni, přestože interní mapování slotů MSX umožňuje připojení specializovaných modulů. Dále je k dispozici rozhraní pro kazetový magnetofon, paralelní port kompatibilní s Centronics a dvojice standardních portů pro joysticky, myši nebo podobné ovladače. Televizní RF výstup a kompozitní video se liší podle regionálního provedení. Francouzské varianty navíc dostaly obrazový konektor RGB DIN. V některých dodávkách se nacházela demonstrační audiokazeta s programy v BASICu a dvě uživatelské příručky.
Na horní straně skříně upoutá pozornost zvláštní kulatý otvor vedle cartridge slotu. Není určený pro šroubek ani pro odvětrání. Výrobce jej připravil jako držák plánovaného světelného pera. To mělo mít vlastní cartridge a umožňovat ovládání či kreslení přímo na obrazovce. Dokumentace sběratelské komunity však potvrzuje, že GoldStar tuto plánovanou periferii neuvedl do běžného prodeje. Držák tak zůstal jako připomínka příslušenství, které se do komerční nabídky nikdy nedostalo.
Ergonomie FC-200 odpovídala roku 1984. Počítač má klasickou klávesnici QWERTY, funkční klávesy a samostatnou modrou čtyřsměrovou plošku, která usnadňovala ovládání kurzoru. Pro hry byly připraveny i standardní externí joystickové porty. Na dobových trzích konkuroval dalším MSX1, ale také zavedeným domácím osmibitům. Výhodou společného standardu byla možnost používat velkou část katalogu MSX BASIC programů a herních cartridgí bez úprav. Naopak konkurence levných ZX Spectrum, Commodore a Atari výrazně omezovala prostor pro nový systém v některých evropských zemích. Dobové časopisy však ukazují, že korejský FC-200 byl v Británii a Nizozemsku skutečně nabízen již od roku 1984.
Původní servisní manuál GoldStaru je dnes důležitým zdrojem pro opravy dochovaných kusů. Obsahuje bloková schémata, paměťovou mapu, popis video procesoru, napájení i rozsáhlé zapojení základní desky. Umožňuje zejména rozlišit závadu ve vykreslování obrazu od poruchy jeho následného barevného kódování. FC-200 tím představuje zajímavou ukázku první korejské účasti na standardu MSX a současně velmi dobře dokumentovaného počítače z doby, kdy barevný obraz, programovací jazyk BASIC a přenositelnost softwaru začínaly být u domácích počítačů samozřejmostí.
English / Anglicky:
The GoldStar FC-200 was among the first South Korean home computers to establish a visible presence on the European market. Released in 1984, it belonged to the first generation of MSX-compatible machines. GoldStar, part of the South Korean Lucky-GoldStar group and a predecessor of LG Electronics, was then associated primarily with consumer electronics. The FC-200 demonstrates that Korean manufacturers had already moved beyond televisions and audio equipment to produce a complete eight-bit home computer conforming to an international software and hardware standard.
MSX was introduced in 1983 through the work of Japan's ASCII and Microsoft Japan. Its purpose was to standardise essential features of home computers, enabling the same software and many peripherals to work on machines from several manufacturers. GoldStar joined the movement early. The FC-200 was essentially a European localisation of the Korean GoldStar FC-80, another model dating from 1984. Domestic versions of the FC-80 were sold in several finishes and some featured Korean Hangul character support. Export machines were adapted for European keyboards and television systems while retaining the same broad processing and memory architecture.
GoldStar's European introduction is particularly well documented. A machine called the AVT FC-200 was demonstrated in the Netherlands at the Firato trade exhibition from 31 August to 9 September 1984. AVT Electronics was the Dutch importer, although the commercially marketed computer carried the GoldStar brand. In Britain the FC-200 was distributed by Microdealer. The December 1984 issue of MSX User gave a British price of £229 and listed several thousand units planned for the pre-Christmas period. The Dutch asking price was 995 guilders, compared with 798 Deutschmarks in West Germany and 1,900 francs in France. Spain also had a 49,500-peseta price. These are documented period retail quotations rather than one permanent price applied in all territories.
Another descendant was the Vestel FC-200, marketed in Turkey from around 1986. It was not a wholly independent Vestel design, but a regional version of the GoldStar platform distributed under the Turkish brand. Turkish machines could use NEC D780C-1 processors, whereas Korean FC-80 examples are documented with the GoldStar GSS Z8400A PS or original Zilog Z8400A PS. The CPU fitted to one regional model should therefore not be assumed to identify every surviving FC-200. Case colours also varied, including a light-and-dark grey combination with colourful keys and an almost entirely dark-grey version.
The processor is compatible with a Zilog Z80A and runs at 3.579545 MHz, often rounded to 3.6 MHz in period descriptions. The standard computer has 64 KB main RAM and another 16 KB of video RAM, with a 32 KB ROM containing MSX BIOS and MSX BASIC 1.0. Unlike later integrated MSX designs, the FC-200 does not contain a single-chip MSX Engine. It uses several discrete integrated circuits, including the CPU, RAM, video controller, programmable peripheral interface, sound generator and the logic needed to decode memory and peripheral addresses. This conventional implementation is valuable to anyone studying the architecture of an early MSX system.
European machines usually use a Texas Instruments TMS9929NL video display processor, with the related TMS9129NL designation appearing in certain documented units and servicing references. Both belong to the TMS9918 video family and provide display timing suited to European PAL equipment. Korean FC-80 versions instead used TMS9918A hardware for their home television standard. The VDP controls 16 KB of dedicated VRAM. Standard text mode displays 40 columns by 24 rows, while graphics can reach 256 × 192 pixels using a sixteen-colour palette. Up to 32 hardware sprites can be defined, although the controller ordinarily displays no more than four on one horizontal scan line. An AY-3-8910 programmable sound generator supplies three independent tone voices and a noise channel.
The video signal path is particularly relevant to servicing European PAL machines. A VDP of this family does not always produce a finished PAL composite signal directly. Instead it generates separate image components which must be processed by additional circuitry. In some MSX machines that function is performed by a small daughterboard containing the LVA510 PAL encoder. The encoder receives components including the Y luminance signal and produces colour composite video for the monitor socket and RF modulation stages. Similar LVA510 boards were used in some Philips VG-8020 machines. As a consequence, a fully functioning VDP can coexist with a blank television picture, incorrect colours or dead composite output if the encoder fails. These failure patterns have been documented in the MSX repair community for years.
The FC-200 offers one top-mounted ROM cartridge slot and a separate rear expansion bus. That distinction matters because the rear connector is not simply another ordinary cartridge opening in the case, although the MSX slot architecture permits dedicated expansion hardware to be attached. Further connections include a cassette recorder port, a Centronics-compatible parallel printer connector and two standard MSX controller ports for joysticks, mice and related peripherals. RF television and composite video outputs were fitted according to local television requirements, while the French market version also offered RGB through a DIN connector. Some retail packages contained a demonstration cassette and separate books covering the computer and MSX BASIC.
One of the machine's most distinctive features is a round hole to the right of the cartridge slot. This was not a missing screw or a ventilation opening. GoldStar provided it as a holder for a proposed light pen. A dedicated light-pen cartridge was also envisaged, allowing interaction with the television screen. According to the documentation assembled by MSX collectors, however, the intended accessory never entered normal commercial production. The unused holder remains as a charming reminder of a planned expansion that customers could not actually buy.
The keyboard reflects the expectations of a 1984 home computer. Alongside the standard QWERTY keys and special function controls, a blue four-direction cursor pad gives the upper panel a distinctive appearance. Two standard external controller sockets cater for games and other input devices. The FC-200 competed not only with other MSX1 machines but also with established home computers from Sinclair, Commodore and Atari. The main strength of MSX was its shared software ecosystem, permitting a wide range of BASIC programs and game cartridges to be used without individually rewriting them for each manufacturer. At the same time, aggressively priced rival machines made European expansion difficult in several markets. Contemporary advertising and magazine articles nevertheless show that the Korean-built FC-200 was genuinely available in Britain and the Netherlands from 1984.
The original GoldStar FC-200 service manual remains an important technical resource. It documents the system block diagrams, memory and slot mapping, VDP, power circuitry and mainboard connections. Crucially, it helps technicians distinguish a failure in the generation of digital image information from a separate failure in colour encoding farther along the analogue video path. Today the FC-200 serves both as evidence of South Korea's early involvement in international home computing and as an unusually well-documented example of a period when colour graphics, BASIC programming and software compatibility were becoming expected features of a home microcomputer.
Technické údaje / Specifications
Výrobce / Manufacturer: GoldStar, Jižní Korea (předchůdce LG Electronics), evropské zastoupení včetně AVT a britského Microdealeru, turecký prodej pod značkou Vestel / GoldStar, South Korea (predecessor of LG Electronics), European distribution including AVT and Microdealer, Turkish Vestel branding
Model: FC-200
Rok / Year: 1984
Země / Country: Jižní Korea / South Korea
Typ / Type: Osmibitový domácí počítač standardu MSX1 s evropskými lokalizacemi / Eight-bit MSX1 home computer with European market variants
CPU: Z80A kompatibilní, podle kusu GoldStar GSS Z8400A, Zilog Z8400A či NEC D780C-1. V popisovaném sbírkovém kusu NEC D780C / Z80A-compatible, GoldStar GSS Z8400A, Zilog Z8400A or NEC D780C-1 by variant, NEC D780C reported in exhibited machine
Takt CPU / CPU clock: 3,579545 MHz (přibližně 3,58 MHz) / 3.579545 MHz (approximately 3.58 MHz)
RAM: 64 KB operační RAM + samostatných 16 KB videopaměti / 64 KB main RAM plus separate 16 KB video RAM
ROM: 32 KB systémová ROM, MSX BIOS a MSX BASIC 1.0. Korejský FC-80 existoval s podporou hangul / 32 KB system ROM with MSX BIOS and MSX BASIC 1.0. Korean FC-80 variants featured Hangul support
Operační systém / Operating system: MSX BIOS a MSX BASIC 1.0 v ROM / MSX BIOS and MSX BASIC 1.0 in ROM
Video / Graphics: TI TMS9929NL nebo osazení TMS9129NL u evropských PAL modelů, TMS9918A u korejského FC-80, 256 × 192 bodů, 16 barev, nejvýše 32 spritů, nejvýše 4 na jednom řádku, PAL enkodér LVA510 v některých provedeních / TI TMS9929NL or TMS9129NL in PAL variants, TMS9918A in Korean FC-80, 256 × 192 pixels, 16 colours, up to 32 sprites, maximum 4 per scanline, LVA510 PAL encoder in certain configurations
Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a šum / General Instrument AY-3-8910, three programmable tone channels and noise
Média / Storage: ROM cartridge, kazetový magnetofon, diskety s externím rozšiřujícím rozhraním / ROM cartridges, cassette recorder and floppy storage using external expansions
Rozhraní / Interfaces: 1 horní cartridge slot, zadní expanzní sběrnice, dva MSX joystickové porty, kazetový magnetofon, paralelní Centronics, kompozitní video a audio, RF u PAL verzí, RGB DIN u francouzského provedení / One upper cartridge slot, rear expansion bus, two MSX controller ports, cassette, Centronics parallel printer port, composite video and audio, RF on PAL models, RGB DIN on French version
Napájení / Power: Vestavěný síťový zdroj, regionálně odlišná síťová napětí, u sbírkového FC-200 štítek 220 V AC, 50 Hz / Built-in mains power supply with regional voltages, collection FC-200 labelled 220 V AC, 50 Hz
Původní cena / Original price: 1984: Velká Británie 229 GBP, Nizozemsko 995 guldenů, Francie 1 900 franků, západní Německo 798 DM a Španělsko 49 500 peset / 1984: UK £229, Netherlands ƒ995, France FF1,900, West Germany DM798, Spain Pts49,500
Náš exemplář / Our machine
Můj GoldStar FC-200 jsem získal jako nefunkční. Po zapnutí se počítač evidentně rozběhl a hra z cartridge přehrávala zvuk, ale monitor zůstával černý. Nejprve jsem podle zkušeností jiných sběratelů podezíral grafický procesor TMS9129NL. Původní čip jsem vypájel, osadil patici a z Anglie objednal náhradní VDP. Po jeho výměně se však nezměnilo vůbec nic. Byla to zbytečná práce, protože původní videočip byl ve skutečnosti funkční.
Potom jsem začal měřit obrazovou cestu. Z pinu 36 původního TMS9129NL jsem vyvedl jasovou složku Y a přes bipolární kondenzátor 22 µF ji přivedl přímo na vstup černobílého monitoru. Obraz se okamžitě objevil. Stejně fungoval i s původním VDP vráceným do patice, takže jsem vyloučil vadný video procesor i používané paměti VRAM 4416. Chybu jsem nakonec lokalizoval na malou svislou desku s enkodérem LVA510, na jejímž výstupu videosignál chyběl. Při diagnostice obrazové cesty jsem postup konzultoval s ChatGPT.
Náhradní LVA510 nebyl jednoduchý nákup. Objednal jsem šest kusů z Číny, protože u těchto starých obvodů se často objevují nefunkční nebo přeznačené součástky. Z šesti dodaných bylo pět funkčních. Po osazení dobrého enkodéru GoldStar konečně ukázal správný barevný obraz a počítač opět funguje. V galerii jsou fotografie otevřené skříně, základní desky, její pájecí strany a zvlášť vyjmuté desky obrazového enkodéru.

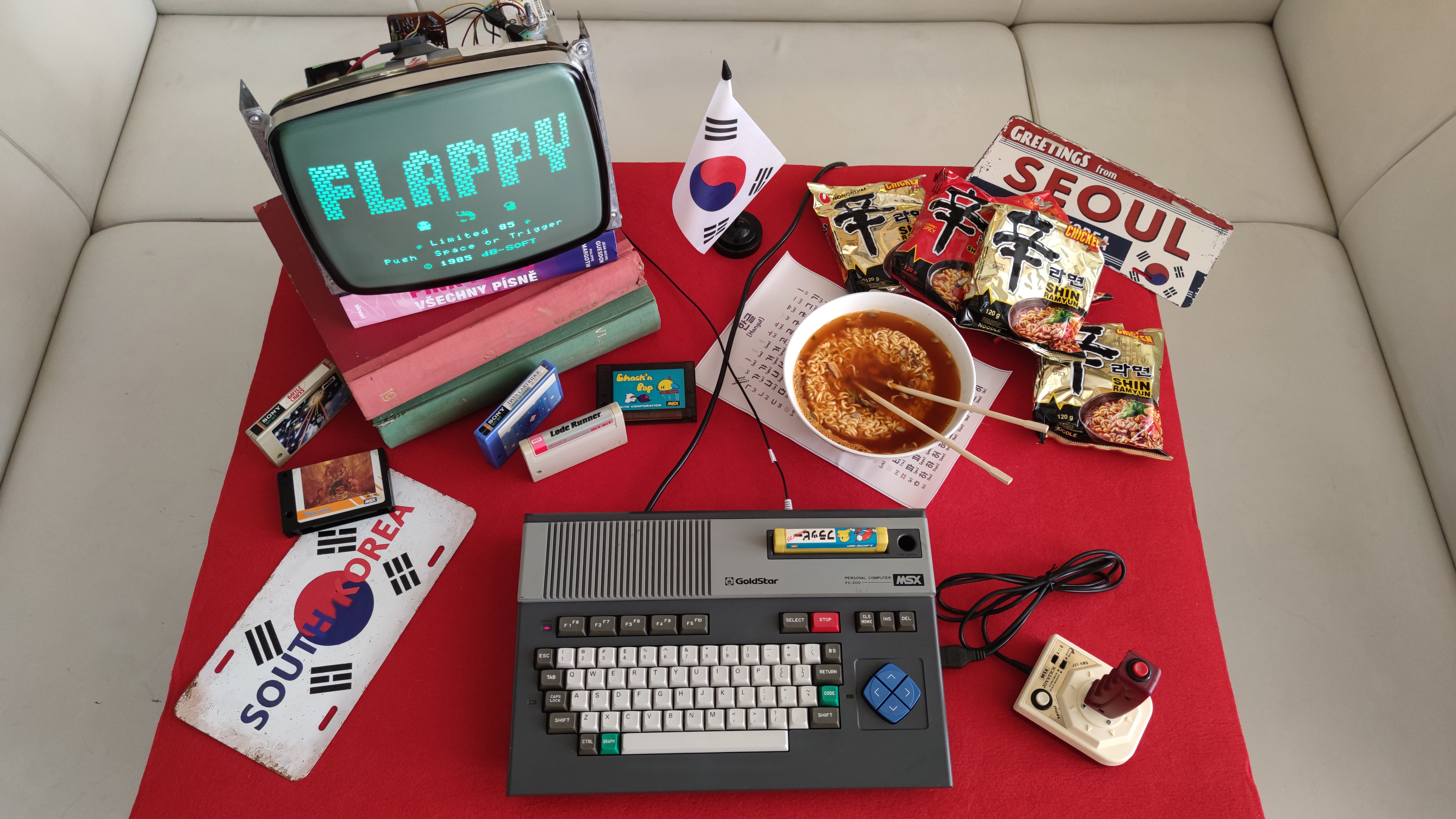

Současně jsem si pořídil dvanáctipalcový italský průmyslový CRT monitor Hantarex MT-3000 se zeleným luminoforem. Koupil jsem jej od sběratele Johny Station jako nekompletní, bez zdroje, ovládání jasu a kontrastu i použitelného video vstupu. S jeho zprovozněním jsme společně s ChatGPT řešili zapojení potenciometru a odporů, doplnění vstupu a napájení z vyřazeného zdroje HP. Monitor nyní zobrazuje výborně. Zůstává mi dořešit zhášení paprsku při vypnutí, protože se objevuje světelná tečka uprostřed obrazovky. Záměrně jsem jej při fotografování vystavil jako odkrytý průmyslový monitor na knize o Pink Floyd, mezi korejskými vlajkami a dalšími drobnostmi připomínajícími původ GoldStaru.
I acquired my GoldStar FC-200 in non-working condition. The computer was clearly starting, and a game launched from a cartridge still produced sound, but the monitor remained black. Based on reports from other collectors, I initially suspected the TMS9129NL video display processor. I desoldered the original chip, fitted a socket and ordered a replacement VDP from Britain. Replacing it made no difference at all. That turned out to be unnecessary work, because the original video chip was actually working.
I then traced the video signal. From pin 36 of the original TMS9129NL, I took the Y luminance output and connected it through a bipolar 22 µF capacitor directly to a monochrome monitor input. The picture appeared immediately. The same test succeeded with the original VDP back in its new socket, eliminating the video processor and the associated 4416 video RAM as the cause of the black screen. The real fault was on the small upright daughterboard fitted with the LVA510 PAL encoder, whose output carried no usable video signal. I consulted ChatGPT while tracing and diagnosing the video path.
Replacement LVA510 chips were not easy to source reliably. I ordered six from China because vintage video encoders are sometimes defective or relabelled. Five of the six supplied chips were functional. Fitting a working encoder restored the proper colour picture, and the GoldStar is now fully operational. The gallery documents the opened computer, motherboard, solder side and the separate encoder daughterboard used during the repair.
At the same time I acquired a twelve-inch Italian industrial Hantarex MT-3000 CRT monitor with green phosphor. It came from fellow collector Johny Station incomplete, with no suitable power supply, missing brightness and contrast controls and effectively no usable video input. I worked through the repair together with ChatGPT, developing a practical arrangement using a potentiometer, resistors, a suitable video connection and a salvaged HP power supply. The monitor now produces an excellent image. I still intend to deal with beam blanking on power-off, when a bright dot remains briefly at the centre of the screen. For the photographs I deliberately displayed the exposed industrial monitor on a Pink Floyd book, surrounded by Korean flags and other playful references to the GoldStar's country of origin.
