Hewlett-Packard 9000/300 (HP Apollo)

HP 9000 Model 310, USA 1985, technická pracovní stanice Motorola 68010 s HP-IB moduly, HP 9122D a originálním vadným 20MB diskem HP 97500-85600 / HP workstation and original 20MB disk
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1985

Česky / Czech:

Hewlett-Packard 9000 Model 310 patří k profesionálním pracovním stanicím, které se v polovině osmdesátých let pohybovaly ve světě měřicí techniky, konstrukčních kanceláří a vědeckých laboratoří. Jeho hranatá procesorová jednotka možná nevypadá tak romanticky jako domácí osmibity, ale pod víkem skrývá architekturu navrženou pro nepřetržitou práci, technické výpočty a komunikaci s přístroji. V roce 1985 uvedl Model 310 první generaci nové rodiny HP 9000 Series 300. Jeho tovární označení je 98561A a původním obchodním názvem nebylo HP Apollo: toto jméno začal Hewlett-Packard používat v jiné souvislosti až po převzetí společnosti Apollo Computer v roce 1989.

Vývoj pocházel z divize Fort Collins Systems v americkém Coloradu. Model 310 navázal na předchozí technické systémy řady HP 9000 Series 200, především na pracovní stanice založené na procesorech Motorola. Základní procesorovou jednotku bylo možné kombinovat s řadou monitorů, diskových modulů a rozšiřujících desek. HP Computer Museum v Austrálii uvádí její dobovou základní cenu 5 055 amerických dolarů. Další vybavení ji pochopitelně výrazně navyšovalo. Nešlo o domácí počítač pro hry, nýbrž o zařízení, které mohlo řídit měřicí pracoviště, sbírat výsledky experimentů, pracovat s technickým výkresem nebo provozovat unixové aplikace.

Procesorem je Motorola MC68010 s frekvencí 10 MHz, nástupce 68000. Architektura používá 32bitové interní registry, ale vnější datová sběrnice je šestnáctibitová a adresová sběrnice má 24 bitů. Zajímavým vylepšením 68010 byla podpora opětovného spuštění některých instrukcí přerušených výjimkou. To pomáhalo při realizaci virtuální paměti a náročnějších operačních systémů. Standardní sestava Modelu 310 měla 1 MB operační paměti, přesto HP nabízel i levnější provedení s 512 KB. Přídavné paměťové karty dovolovaly u některých konfigurací dosáhnout přibližně 7,5 MB. Procesorová jednotka měla vlastní zaváděcí ROM a diagnostiku, takže po zapnutí nejprve prověřovala základní hardware a pak hledala vhodné zaváděcí zařízení.

Model 310 mohl podle konfigurace procesorové desky poskytovat integrovaný monochromatický obraz s rozlišením 512 × 400 bodů. Pro náročnější technické aplikace existovaly také samostatné monochromatické a barevné grafické adaptéry s vyšším rozlišením. Historicky je zdokumentována například systémová deska 98561-66525. Zvuková výbava sloužila především k jednoduché systémové signalizaci.

Jednou z hlavních předností byla sběrnice HP-IB, vycházející ze standardu IEEE-488, známého také jako GPIB. Přes takové rozhraní lze připojit disketové a pevné disky, tiskárny, plotry i měřicí přístroje. Základní princip známe také z dřívějších počítačů HP-85, HP-85B a HP-250, ale stejný konektor sám o sobě neznamená kompatibilitu veškerého softwaru ani povelů. Dále zde bylo sériové rozhraní RS-232C a konektor HP-HIL. Ten umožňoval řetězit vstupní zařízení: klávesnice se připojila k počítači a myš dále ke klávesnici. Vnitřní rozšíření zajišťovala sběrnice DIO. Zatímco obyčejná domácí tiskárna byla často jen periferií, u HP mohl počítač pomocí HP-IB řídit celé automatizované pracoviště.

Samotná procesorová jednotka Modelu 310 neměla vestavěnou disketovou mechaniku ani pevný disk. Externí jednotky proto tvořily důležitou část pracovních sestav HP 9000. Dvojitá mechanika HP 9122D používala 3.5" oboustranné diskety dvojité hustoty s kapacitou přibližně 710 KB na disketu ve formátu HP. Při dnešním servisu těchto jednotek mohou působit potíže původní maziva mechaniky.

HP nabízel také kombinované diskové jednotky s rozhraním HP-IB. Řada HP 9153 spojovala pevný disk a 3.5" disketovou mechaniku v jedné skříni. Model 9153A používal původně 10MB disk, 9153B nabízel 20 MB a pozdější 9153C se dodával v několika kapacitních konfiguracích. Použité mechanismy a elektronika původních pevných disků byly specializované a nelze automaticky předpokládat jejich zaměnitelnost s běžnými PC disky.

Z hlediska softwaru nabízela řada HP 9000/300 více prostředí. K nejdůležitějším patřil HP-UX, unixový systém používaný při profesionální práci, a Rocky Mountain BASIC, výkonné prostředí pro programování a ovládání přístrojů. K dispozici byl také Workstation Pascal, jazyk C, FORTRAN a další technické aplikace. Při startu systém diagnostikoval připojená HP-IB zařízení a podle jejich dostupnosti mohl hlásit chyby.

Model 310 zůstal v nabídce do počátku roku 1991. HP Computer Museum uvádí za jeho životní cyklus více než 65 000 prodaných kusů. Dnes představuje dobře zdokumentovanou kapitolu historie profesionálních osobních počítačů, ale jednotlivé disky a specializované periférie už mohou být podstatně vzácnější než samotná procesorová jednotka.

English / Anglicky:

The Hewlett-Packard 9000 Model 310 belongs to a generation of professional workstations designed for measurement laboratories, engineering offices and technical computing rather than home entertainment. Its low rectangular processor enclosure was not intended to impress with flamboyant industrial design. The important features were expandability, dependable operation and communication with real instruments. Introduced in 1985, the Model 310, product number 98561A, was the first model of the HP 9000 Series 300 family. “HP Apollo” was not its original product name: HP acquired Apollo Computer in 1989 and subsequently used that brand in other workstation families.

The Model 310 was developed by HP's Fort Collins Systems Division in Colorado. It followed earlier Motorola-based technical computers in the HP 9000 Series 200 and could be combined with a wide range of monitors, disk units and expansion cards. The Australian HP Computer Museum quotes an original basic price of US$5,055, excluding the considerable additional cost of peripheral equipment. It was a professional system for test automation, engineering calculations, CAD and Unix applications.

At its heart was a Motorola MC68010 running at 10 MHz, an improved successor to the popular MC68000. The architecture has 32-bit internal registers, a sixteen-bit external data bus and a 24-bit external address bus. A notable advantage of the 68010 was its improved ability to restart certain instructions after an exception, helping operating systems implement virtual memory. A standard processor board contained 1 MB RAM, although a less expensive 512 KB version also existed. Memory expansion boards could bring certain configurations to approximately 7.5 MB. Boot ROM and built-in diagnostics checked the machine and located suitable system devices during startup.

Depending on its board configuration, the Model 310 could provide integrated monochrome video at 512 × 400 pixels. Other monochrome and colour graphics adapters were available for technical drawing and higher-resolution applications. The historical system-board revision 98561-66525 is one documented configuration. Audio facilities were limited to basic system alerts.

A major reason for choosing an HP technical workstation was HP-IB, Hewlett-Packard's implementation of the IEEE-488 instrument bus, also called GPIB. This interface could connect floppy and hard disks, plotters, printers and programmable laboratory instruments. Similar technology was used on older HP computers including the HP-85, HP-85B and HP-250. The shared connector did not, however, guarantee that every peripheral or software command was mutually compatible. A serial RS-232C connection was also standard, as was HP-HIL, the Human Interface Loop used by the keyboard and mouse. Input devices could be connected in a chain: the keyboard attached to the computer and the mouse attached to the keyboard. Internal expansion used HP's DIO bus.

The processor enclosure of the HP 9000 Model 310 did not normally contain its own floppy or hard disk. External HP-IB storage therefore formed an important part of a complete workstation. The HP 9122D provided two 3.5" double-sided, double-density floppy drives, using a format with approximately 710 KB per disk. The original drive mechanism can require careful maintenance as its lubricants age.

HP also offered combination HP-IB storage enclosures with hard disks and floppy drives. The HP 9153 series included the 9153A with an original 10 MB hard disk, the 9153B with 20 MB and later 9153C configurations with several disk capacities, including 20 MB. Their specialist controllers and drive connections mean that a standard PC hard disk cannot automatically be treated as an interchangeable replacement.

The Series 300 supported several different software environments. HP-UX provided a Unix operating system for professional workloads, while Rocky Mountain BASIC offered a powerful programming environment with commands for disk operations, graphics and instrument control. HP Workstation Pascal, C, FORTRAN and further technical tools were available on suitable systems. During startup the firmware diagnoses its hardware and searches connected HP-IB devices, reporting errors when necessary.

The Model 310 remained available until the beginning of 1991, and the HP Computer Museum records sales exceeding 65,000 units. It is a significant part of professional personal-computer history, although unusual original disk mechanisms and other specialised peripherals may now be much harder to obtain than the processor unit itself.

Technické údaje / Specifications

Výrobce / Manufacturer: Hewlett-Packard, Fort Collins Systems Division, Colorado, USA / Hewlett-Packard, Fort Collins Systems Division, Colorado, USA

Model: HP 9000/300 (Apollo)

Rok / Year: 1985

Země / Country: USA / United States

Typ / Type: Profesionální technická pracovní stanice HP 9000 Series 300, Model 310. Původně nejmenovaná HP Apollo / Professional HP 9000 Series 300 technical workstation, Model 310, not originally sold under HP Apollo branding

CPU: Motorola MC68010, 32bitové registry, 16bitová externí datová a 24bitová adresová sběrnice / Motorola MC68010, 32-bit registers, 16-bit external data and 24-bit address bus

Takt CPU / CPU clock: 10 MHz / 10 MHz

RAM: Standardně 1 MB, levnější varianta 512 KB, u odpovídajících konfigurací rozšiřitelná přibližně do 7,5 MB / 1 MB standard, cheaper 512 KB option, expandable to approximately 7.5 MB in suitable configurations

ROM: HP boot ROM, diagnostika a vyhledání zaváděcího zařízení, různé verze firmware / HP boot ROM, diagnostics and boot-device search, multiple firmware revisions

Operační systém / Operating system: HP BASIC / Rocky Mountain BASIC (na mém exempláři funkční verze 5.11), HP-UX, HP Workstation Pascal, C a FORTRAN podle konfigurace / HP BASIC / Rocky Mountain BASIC (version 5.11 working on my machine), HP-UX, HP Workstation Pascal, C and FORTRAN depending on configuration

Video / Graphics: Monochromatický výstup 512 × 400 podle konkrétní desky, volitelné barevné a vyšší rozlišení na samostatných kartách / Monochrome 512 × 400 according to processor-board version, optional colour and higher-resolution add-on graphics

Zvuk / Sound: Jednoduchá systémová signalizace, bez hudebního syntezátoru / Simple system alert sound, no music synthesiser

Média / Storage: CPU jednotka bez vestavěné mechaniky. Moje sestava: HP 9122D (2× 3.5" DS/DD, přibližně 710 KB) a kombinovaný HP-IB modul s disketovou mechanikou a původním 20MB winchesterem HP 97500-85600. Původní HDD byl vadný a majitel jej odpojil, náhrada dosud nesehnána. Přesný typ kombinovaného modulu není bez štítku potvrzen / No internal disk in the processor enclosure. My setup: HP 9122D with two approx. 710 KB 3.5" DS/DD floppy drives, plus combined HP-IB unit with a floppy and its original HP 97500-85600 20 MB hard disk. The faulty HDD was disconnected and no suitable replacement has been obtained, precise enclosure revision not confirmed without its label

Rozhraní / Interfaces: HP-IB (IEEE-488/GPIB), RS-232C, HP-HIL pro klávesnici a myš, sběrnice rozšíření DIO / HP-IB (IEEE-488/GPIB), RS-232C, HP-HIL keyboard/mouse, DIO expansion

Napájení / Power: Vestavěné síťové zdroje v samostatných jednotkách, parametry podle štítků / Internal mains power supplies in each enclosure, electrical ratings depend on the individual label

Původní cena / Original price: Základní HP 9000 Model 310 v roce 1985 5 055 USD bez periférií / Basic 1985 HP 9000 Model 310 US$5,055 without additional peripherals

Náš exemplář / Our machine

Česky / Czech:

Mám funkční Hewlett-Packard 9000 Model 310 ve třípatrové sestavě propojené rozhraním HP-IB. Dole je procesorová jednotka, nahoře duální disketová jednotka HP 9122D a mezi nimi kombinovaný modul s disketovou mechanikou a původním 20MB winchesterem. Klávesnice a myš jsou propojeny přes HP-HIL. Počítač jsem úspěšně spustil v HP BASICu verze 5.11.

U prostřední diskové jednotky mám přesně doložený původní disk Hewlett-Packard 97500-85600. Byl skutečně osazený, ale nefungoval. Pokoušel jsem se jej opravit, konzultoval závadu s odborníky na historickou techniku HP, ale oprava se nepovedla, proto jsem jej odpojil. Náhradní kompatibilní disk se mi dosud nepodařilo sehnat. Původní winchester jsem kvůli fotografování a videu otevřel, zdokumentoval jeho nezvyklou konstrukci se dvěma úrovněmi elektroniky a následně jej zase složil. Na čtvrté fotografii je tento disk zavřený, na páté je otevřený. Jde o stále tentýž původní disk, který je kvůli závadě odpojený.

English / Anglicky:

My Hewlett-Packard 9000 Model 310 is a working three-unit setup interconnected by HP-IB. The processor enclosure is at the bottom, an HP 9122D dual floppy subsystem is on top, and the middle module combines a floppy drive with an original 20 MB Winchester. The keyboard and mouse use HP-HIL. I successfully started the computer in HP BASIC version 5.11.

The original hard disk from the middle unit is positively identified as Hewlett-Packard 97500-85600. It really was installed, but it did not work. I attempted to repair it and consulted experts in vintage HP equipment, but the repair was unsuccessful, so I disconnected the drive. I have not managed to find a suitable replacement. I temporarily opened the original Winchester to photograph and film its unusual two-level electronic construction, then reassembled it. Photo 4 shows the closed drive, photo 5 shows that very same drive opened. It is the original hard disk, still faulty and disconnected.

Zdroje / Sources

https://hpmuseum.net/display_item.php?hw=120

https://hpmuseum.net/exhibit.php?hwdoc=120

https://hpmuseum.net/display_item.php?hw=286

https://hpmuseum.net/exhibit.php?hwdoc=286

https://www.bitsavers.org/pdf/hp/9000_300/98561-90039_98561A_B_Service_Handbook_May86.pdf

https://www.bitsavers.org/pdf/hp/9000_300/5954-8262_series300techData_Sep86.pdf

https://classiccmp.org/mailman3/hyperkitty/list/test-drb%40ccmp.vtda.org/thread/KERW3L2EFYX4MP43I4T6VLWGYVR2HK6C/

https://www.minuszerodegrees.net/manuals/Paper%20Works%20Computers/The-Ref-Version-4.3.pdf

Fotodokumentace / Photo documentation

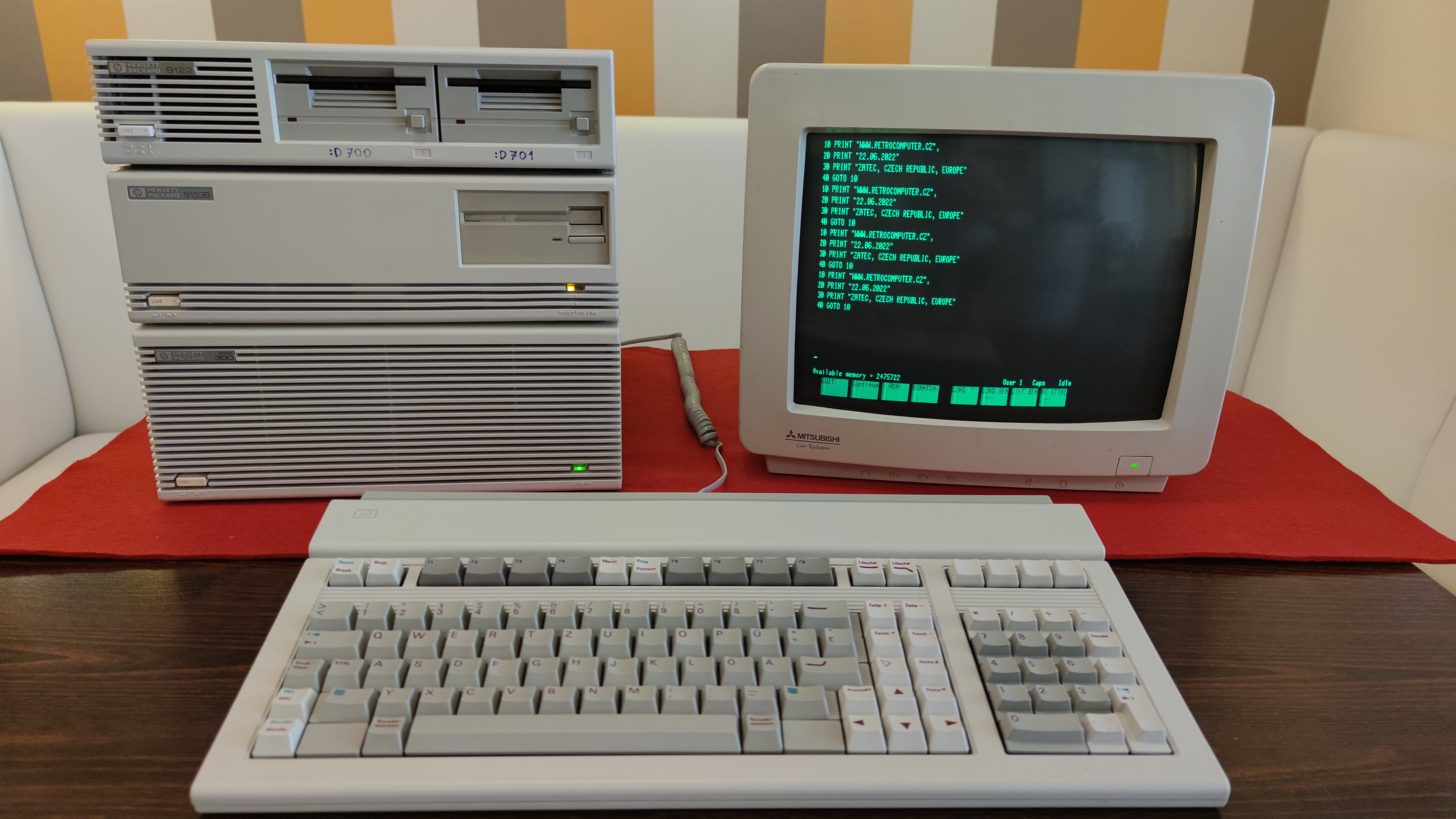

Pracovní stanice HP 9000 Series 300 s monitorem, klávesnicí a externími jednotkami / HP 9000 Series 300 workstation with monitor, keyboard and external drives
HP 9000/300 s příkazovým řádkem na CRT a mechanikami vedle monitoru / HP 9000/300 displaying command line text on a CRT beside its drives
Rozebraná mechanika HP s odkrytými motory a převody / Disassembled HP mechanism showing motors and drive components
Boční pohled na dvě nad sebou položené jednotky HP 9000 / Side view of two stacked HP 9000 external drive units
Zadní panely jednotek HP s ventilátory a systémovými konektory / Rear panels of HP units with cooling fans and system connectors
Obě externí jednotky HP z pohledu zezadu se zapojenými kabely / Both HP external units viewed from the rear with cables connected
Boční záběr věže externích mechanik HP 9000 / Side view of the HP 9000 external drive stack
Archivní fotografie muže pracujícího s profesionální sestavou HP / Archival photograph of a man working with a professional HP workstation
Detail historické procesorové desky počítače HP 9000 / Detail of a period HP 9000 processor circuit board
HP 9000/300 s vertikálně uloženými jednotkami a oddělenou klávesnicí / HP 9000/300 with vertically stacked drives and separate keyboard
Detail demontovaného mechanismu přenosové či tiskové jednotky HP / Close-up of a disassembled drive or printing mechanism from the HP system
Klávesnice pracovní stanice HP 9000/300 s numerickým blokem / HP 9000/300 workstation keyboard with numeric keypad
Čelní panel dvou externích diskových jednotek HP / Front panels of two external HP disk drive units
Detail zadních systémových konektorů a síťových vstupů jednotek HP / Close-up of HP rear system connectors and mains power inlets
Šikmý zadní pohled na externí mechaniky HP 9000 / Angled rear view of the HP 9000 external drive units
Dobová reklamní fotografie uživatelky počítače HP u kancelářského stolu / Period promotional photograph of a woman using an HP computer at a desk
Archivní snímek technika před měřicí sestavou s počítačem HP / Archival photograph of a technician at instrumentation controlled by an HP computer
Celkový pohled na osazenou desku HP s integrovanými obvody / Overall view of an HP circuit board populated with integrated circuits
