Hewlett-Packard HP-85

Hewlett-Packard HP-85A, osmibitový profesionální počítač s pětipalcovou CRT obrazovkou, klávesnicí, tiskárnou a kazetami DC100 / HP-85A eight-bit professional computer with five-inch CRT, keyboard, printer and DC100 tapes
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1980

Česky / Czech:

Hewlett-Packard HP-85, běžně označovaný také HP-85A, je profesionální osmibitový počítač z roku 1980. Společnost Hewlett-Packard jej vyvinula v americkém Corvallisu jako kompaktní výpočetní pracoviště pro techniky, vědce, laboratoře a další uživatele, kteří chtěli programovat, vyhodnocovat data a získávat výsledky bez sestavování několika samostatných přístrojů. Do jediné skříně se vešel procesor, klávesnice, malá obrazovka CRT, kazetová jednotka pro ukládání dat i termotiskárna. Takové pojetí si dnes spojujeme s pojmem all in one, v roce 1980 však šlo o pozoruhodně kompaktní profesionální sestavu.

HP-85 byl oznámen na přelomu let 1979 a 1980. Jako datum uvedení se uvádí 4. leden 1980 a americká zaváděcí cena činila 3 250 dolarů. Nešlo o levný domácí počítač určený především ke hrám. Za tyto peníze však zákazník získal kompletní prostředí pro programování a výpočty, včetně tiskového výstupu a datového úložiště. Hewlett-Packard stavěl na zkušenostech s programovatelnými kalkulátory, laboratorními přístroji a technickými výpočetními systémy. Přístroj svým kompaktním uspořádáním připomínal starší IBM 5100 z roku 1975, představoval však vlastní konstrukční a programovou koncepci společnosti HP.

Konstrukci určoval požadavek, aby uživatel mohl počítač přenést mezi pracovišti a okamžitě pokračovat v práci. HP-85 vážil přibližně devět kilogramů a jeho skříň spojovala hlavní elektroniku, displej, tiskárnu a magnetickou páskovou jednotku. Na čele je klávesnice s alfanumerickou a numerickou částí a samostatnými ovládacími klávesami. Přímé funkční klávesy usnadňovaly práci s programy, soubory a zobrazením. Výhodou uzavřené konstrukce bylo také to, že tiskárna ani pásková mechanika nezabíraly další místo na stole a nemusela se k nim vést samostatná kabeláž.

Srdcem stroje je vlastní osmibitový procesor Hewlett-Packard Capricorn. Byl navržen přímo pro tuto rodinu technických počítačů a nepoužívá instrukční sadu běžných procesorů Z80 nebo MOS 6502. Interně má řadu pracovních registrů, osmibitovou aritmetickou jednotku a řízení přizpůsobené potřebám jazyka BASIC a matematických výpočtů. Jeho takt činí přibližně 625 kHz, takže prosté srovnání frekvencí s jinými osmibity té doby může být zavádějící. Čas potřebný pro konkrétní operaci závisí také na instrukcích procesoru, mikrokódu, číselné reprezentaci a kvalitě programových knihoven. HP sledoval hlavně účelnou práci s číselnými daty, nikoliv co nejvyšší takt za každou cenu.

Základní konfigurace HP-85 obsahuje 16 KB operační paměti RAM a 32 KB ROM se systémovými rutinami a rozšířeným jazykem HP BASIC. Originální paměťový modul HP 82903A s dalšími 16 KB umožňoval zvýšit uživatelskou RAM modelu HP-85A na 32 KB. Čtyři rozšiřující šachty v zadní části přístroje byly určeny pro paměť, přídavné ROM moduly a komunikační rozhraní. Pozdější HP-85B a další stroje řady Series 80 už používaly také jinou architekturu rozšiřování paměti a větší moduly. Nelze tedy předpokládat, že všechny zasouvatelné moduly s logem HP jsou automaticky funkčně kompatibilní s každým modelem.

Pětipalcová monochromatická obrazovka CRT má zobrazovací rozlišení 256 × 192 bodů. V textovém režimu dokáže ukázat 16 řádků po 32 znacích a pro pohodlnější prohlížení výsledků nabízí také rolování obsahu. Obrazová paměť je oddělena od uživatelské programové RAM. To umožňovalo zobrazovat grafy, křivky, naměřené hodnoty nebo textové tabulky, aniž by vlastní obrazová data spotřebovávala běžný programový prostor. Na tak malé obrazovce se přirozeně nevešly rozsáhlé tabulky jako na velkém terminálu, ale pro okamžitou kontrolu výpočtů a měření představovala významnou výhodu.

Pro profesionální využití byla stejně důležitá integrovaná termální tiskárna. Dokázala vytisknout programový výpis, číselnou tabulku i grafický obraz vytvořený na CRT. Používala termocitlivý papír a nepotřebovala inkoustovou kazetu ani barvicí pásku. Programátor tak mohl výsledky odečítat na displeji a vzápětí získat fyzický výtisk, který bylo možné založit do dokumentace. Pro laboratoře nebo školy představovalo takové spojení výpočtu, grafiky a tisku v jediném zařízení skutečně praktické řešení. Dobové firemní materiály věnovaly konstrukci tiskárny samostatný technický článek.

Datové úložiště tvoří vestavěná kazetová mechanika používající malé datové cartridge typu DC100, u HP označované také jako 98200A. Podle originálního technického popisu Hewlett-Packard bylo možné na cartridge uložit přibližně 195 KB programových souborů nebo 210 KB datových souborů. Páskový adresář obsahoval až 42 názvů souborů, každý o šesti znacích. Příkaz CAT umožňoval obsah vypsat přímo na obrazovku. Mechanika používala vyšší rychlost při vyhledávání a nižší při čtení nebo zápisu dat, s přenosovou rychlostí přibližně 650 bajtů za sekundu. Přestože jde o sekvenční médium, zabudované vyhledávání souborů výrazně zpříjemňovalo obsluhu.

Vlastní HP BASIC přesahoval možnosti jednoduchých domácích interpretrů. Byl určen k číselným výpočtům, tvorbě grafů a technickému programování, podporoval matematické funkce, proměnné, práci s řetězci i vstupně-výstupní operace. Zvláště ve spojení s volitelným rozhraním HP-IB, tedy s firemní implementací instrumentační sběrnice IEEE-488, mohl HP-85 řídit připojené měřicí přístroje a automatizovat zpracování výsledků. To bylo zásadní pro osciloskopy, multimetry, laboratorní analyzátory a další profesionální techniku. HP-IB však nebylo pevnou součástí každého základního počítače, rozhraní se doplňovalo modulem.

Nabídka rozšíření zahrnovala například sériové rozhraní RS-232, paralelní vstupy a výstupy GPIO, BCD rozhraní, komunikační moduly, přídavné ROM a podporu externích disketových i pevných diskových systémů. Některé možnosti, například větší paměťové moduly nebo hlasový syntetizátor, patřily do širšího ekosystému Series 80 a jejich použití vždy záleželo na konkrétním modelu a potřebném firmwaru. Vedle technického a měřicího softwaru vznikaly programy pro statistiku, finance, grafiku, výuku i jednodušší hry. HP-85 tedy nebyl určen jen pro jedinou úlohu, ale mohl se stát univerzálním nástrojem pro odbornou práci.

V roce 1983 byl původní HP-85A následován modelem HP-85B. Ten přinesl větší vestavěnou paměť a další možnosti systému včetně elektronického disku. Navenek oba stroje zachovávaly podobnou koncepci s CRT, klávesnicí, páskovým záznamem a termotiskárnou, ale jejich paměťové vybavení a kompatibilita některých zásuvných modulů se lišily. Rozlišení obou verzí je proto důležité nejen pro sběratele, ale i při opravách a při volbě příslušenství. HP-85A dnes představuje charakteristický příklad doby, kdy technický osobní počítač mohl být současně programovacím pracovištěm, zapisovačem výsledků i řídicí jednotkou laboratoře.

English / Anglicky:

The Hewlett-Packard HP-85, also commonly called the HP-85A, is an eight-bit professional computer introduced in 1980. Developed by Hewlett-Packard in Corvallis, Oregon, it was designed as a compact computing workstation for engineers, scientists, laboratories and other users who needed to program, analyse data and produce results without assembling a system from many separate devices. Its single enclosure contained a processor, keyboard, small CRT display, magnetic tape cartridge drive and thermal printer. Today this would be described as an all-in-one computer, but in 1980 it was an unusually complete professional system in a compact package.

The HP-85 was announced around the turn of 1979 and 1980. Its introduction is commonly dated to 4 January 1980, with an American launch price of US$3,250. It was not an inexpensive home computer primarily intended for games. In return for the price, however, buyers received a complete programming and calculation environment, including printed output and built-in data storage. Hewlett-Packard drew on its experience in programmable calculators, laboratory instrumentation and scientific computing. In its compact arrangement it resembled the earlier IBM 5100 of 1975, while retaining HP's own distinctive hardware and software design.

A key design goal was a machine that could be moved between work locations and used immediately. The HP-85 weighed approximately nine kilograms and incorporated its main circuitry, display, printer and cassette drive in the same housing. At the front was a keyboard divided into alphanumeric and numeric areas, with additional control and function keys. The latter simplified common tasks involving programs, stored files and display control. Integrating the printer and tape transport avoided the additional desk space and separate cables required by external peripherals.

At its heart was Hewlett-Packard's own eight-bit Capricorn processor. This CPU was designed specifically for HP's technical computing family and did not use the instruction set of the widespread Z80 or MOS 6502. Internally it employed numerous working registers, an eight-bit arithmetic unit and control logic well suited to BASIC and numerical computation. Its clock was approximately 625 kHz, so comparisons based solely on clock frequency with other contemporary eight-bit machines can be misleading. The execution time of an operation also depends on the instruction set, microcode, number representation and software routines. HP's focus was effective numerical processing rather than achieving the highest possible clock rate.

The standard HP-85 provided 16 KB of RAM and 32 KB of ROM containing system routines and an enhanced HP BASIC interpreter. The original HP 82903A memory module added another 16 KB, bringing a normal HP-85A to 32 KB of user RAM. Four rear expansion positions accepted memory, optional ROM modules and communications interfaces. The later HP-85B and other Series 80 computers introduced different extended memory facilities and supported larger modules. A plug-in module with an HP badge therefore cannot automatically be assumed to work with every machine in the series.

The built-in monochrome five-inch CRT provided 256 by 192 pixel graphics. In text mode it displayed sixteen lines of thirty-two characters, with scrolling facilities for reviewing additional text and calculation results. Its screen memory was separate from the user program RAM. This allowed the computer to present graphs, curves, measured values or tables without consuming the basic programming area for the display bitmap. A five-inch display could not replace a full-size text terminal for large documents, but for immediate examination of scientific and engineering results it was a valuable feature.

The integrated thermal printer was just as important in professional use. It could produce program listings, numerical tables and graphical copies of the CRT display. The printer used heat-sensitive paper and required neither ink cartridges nor an inked ribbon. A programmer could inspect results on screen and then create a physical record for filing with technical documentation. For laboratories and schools, combining calculation, graphics and printed output in one compact machine made considerable practical sense. Hewlett-Packard's contemporary engineering journal devoted a separate article to the printer design.

Mass storage was supplied by the built-in tape transport using small DC100 data cartridges, also known under HP's 98200A cartridge designation. According to Hewlett-Packard's original technical description, one cartridge offered approximately 195 KB for program files or 210 KB for data files. Its directory could store up to forty-two file names of six characters each. The CAT command allowed users to inspect the directory from BASIC. The drive operated at a faster transport speed when searching for a file and slowed down for reading or writing, with a data transfer rate around 650 bytes per second. Although tape was a sequential medium, built-in file searching made it much easier to use than a simple domestic cassette recorder.

HP BASIC offered substantially more than the basic capabilities found in many inexpensive home interpreters. It was designed for numerical calculation, graphing and technical programming, including mathematical functions, variables, strings and input/output operations. In conjunction with the optional HP-IB interface, Hewlett-Packard's implementation of the IEEE-488 instrumentation bus, an HP-85 could control laboratory instruments and automate the collection and processing of measurements. Such applications were particularly relevant to oscilloscopes, multimeters, analysers and other professional devices. The HP-IB port was not permanently built into every base system, but was supplied through an expansion module.

A substantial ecosystem developed around the computer, including RS-232 serial interfaces, general-purpose parallel I/O, BCD interfaces, communications modules, ROM expansion and access to external floppy and hard disk storage. Certain features, including larger RAM modules and speech synthesis, belonged to the wider Series 80 family and depended on the specific host model and required firmware. Software was available for scientific analysis, statistics, finance, graphics, education and simpler games. The HP-85 was therefore more than a single-purpose calculator: it could serve as a flexible tool for specialist professional work.

The original HP-85A was succeeded in 1983 by the HP-85B, which included more internal memory and further system capabilities such as an electronic disk. The two machines retained the familiar arrangement of CRT, keyboard, cartridge tape and thermal printer, but differed in memory architecture and in the compatibility of some plug-in modules. Knowing which version is present is important for collectors, repair work and selecting genuine accessories. Today the HP-85A is a characteristic example of an era when a personal technical computer could function as a programming workstation, a record-producing instrument and a laboratory controller at the same time.

Technické údaje / Specifications

Výrobce / Manufacturer: Hewlett-Packard, Corvallis Division, Oregon, USA / Hewlett-Packard, Corvallis Division, Oregon, United States

Model: HP-85

Rok / Year: 1980

Země / Country: USA / United States

Typ / Type: Osmibitový profesionální technický a vědecký počítač typu all in one / Eight-bit all-in-one professional scientific and technical personal computer

CPU: Vlastní osmibitový procesor Hewlett-Packard Capricorn / HP custom eight-bit Capricorn microprocessor

Takt CPU / CPU clock: Přibližně 625 kHz, cyklus 1,6 µs / Approximately 625 kHz, 1.6 µs clock cycle

RAM: 16 KB základní RAM, pro HP-85A rozšíření kompatibilním HP 82903A o 16 KB na celkem 32 KB. HP 82909A 128K je modul pro HP-85B / 16 KB base RAM, HP-85A expandable by 16 KB to 32 KB using HP 82903A. HP 82909A 128K is an HP-85B module

ROM: 32 KB systémové ROM s HP BASIC a možnost rozšíření volitelnými ROM moduly / 32 KB system ROM with HP BASIC and optional plug-in ROM expansion

Operační systém / Operating system: Rozšířený HP BASIC a systémový firmware Series 80 v ROM / Enhanced HP BASIC and Series 80 system firmware in ROM

Video / Graphics: Vestavěný monochromatický CRT 5", text 32 × 16, grafika 256 × 192 / Built-in five-inch monochrome CRT, 32 × 16 text, 256 × 192 graphics

Zvuk / Sound: Vestavěný programovatelný generátor tónů / Built-in programmable tone generator

Média / Storage: Vestavěná pásková mechanika DC100 / HP 98200A, přibližně 195 KB programů nebo 210 KB dat, adresář 42 souborů. Externí disky s vhodným rozhraním / Built-in DC100 / HP 98200A tape drive, approximately 195 KB programs or 210 KB data, 42-file directory. External disks via optional interface

Rozhraní / Interfaces: Čtyři zadní rozšiřující sloty pro HP-IB, RS-232, GPIO, BCD, paměť a ROM, podle konkrétních modulů / Four rear expansion slots for HP-IB, RS-232, GPIO, BCD, memory and ROM depending on modules installed

Napájení / Power: Vestavěný síťový zdroj, přepínání přibližně 115/230 V AC, 50/60 Hz, příkon kolem 25 W, před zapojením ověřit polohu přepínače / Internal mains supply, approximately 115/230 V AC selectable, 50/60 Hz, about 25 W. Check selector before powering

Rozměry / Dimensions: 406 × 457 × 152 mm / 406 × 457 × 152 mm

Původní cena / Original price: Zaváděcí americká cena v lednu 1980 3 250 USD / January 1980 US introductory price $3,250

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám funkční Hewlett-Packard HP-85A s vestavěnou CRT obrazovkou, termotiskárnou a kazetovou jednotkou DC100. Na fotografiích je počítač v provozu, jsou zde datové cartridge, tiskový výstup a ukázka programu v HP BASICu.

Vlastním také původní paměťový modul HP 82909A označený 128K Memory Module. Vyfotografoval jsem jej zasunutý do zadního slotu HP-85A, ale při zkoušce paměť nerozšířil. Tento modul je určen pro HP-85B a novější systémy, nikoli pro můj HP-85A.

English / Anglicky:

My collection includes a working Hewlett-Packard HP-85A with its built in CRT display, thermal printer and DC100 cassette drive. The gallery shows it in operation, along with data cartridges, printed output and an HP BASIC program.

I also own an original HP 82909A memory module labelled 128K Memory Module. I photographed it inserted into the rear slot of my HP-85A, but it did not expand the memory during testing. The module is intended for the HP-85B and later systems, not my HP-85A.

Zdroje / Sources

https://www.worldradiohistory.com/Archive-Company-Publications/HP-Journal/80s/HPJ-1980-07.pdf

https://www.hp9845.net/9845_backup/downloads/magazines/HPJournal_1980-08.pdf

https://www.hpmuseum.net/display_item.php?hw=33

https://www.hpmuseum.net/exhibit.php?hwdoc=33

https://www.series80.org/Manuals/

https://hparchive.com/Catalogs/HP-Catalog-1984.pdf

https://vintagecomputers.sdfeu.org/hp85/parts.htm

https://www.fliptronics.com/EBTKS/EBTKS.html

https://www.hp9845.net/9845_backup/downloads/magazines/HPJournal_1980-07.pdf

Fotodokumentace / Photo documentation



HP-85A Hewlett-Packard se zapnutým CRT, klávesnicí a termotiskárnou / Hewlett-Packard HP-85A with powered CRT, keyboard and thermal printer
Ukázkový program v jazyce HP BASIC pro vykreslení grafického obrazce / Sample HP BASIC program for drawing a graphical pattern
Čelní pohled na HP-85A s textovou obrazovkou a klávesnicí / Front view of HP-85A with text screen and keyboard
Zadní rozšiřující sloty Hewlett-Packard HP-85A a zasunutý modul / Hewlett-Packard HP-85A rear expansion slots with inserted module
Zadní napájecí panel HP-85A s přepínačem síťového napětí / HP-85A rear power panel with mains voltage selector

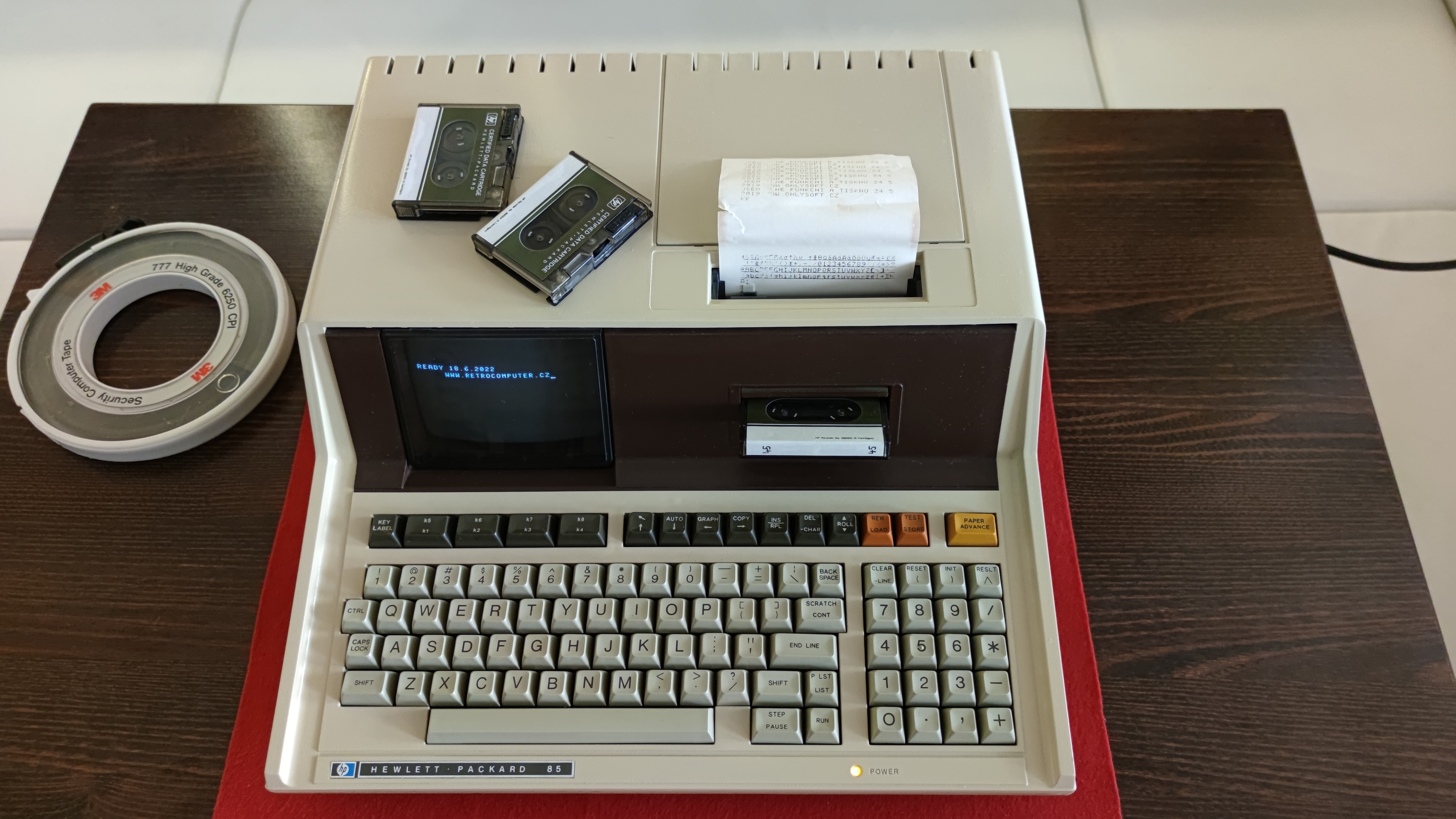

Pohled na horní část HP-85A s výstupem termotiskárny a páskami DC100 / Top view of HP-85A with thermal paper output and DC100 tapes
Dobový prospekt Hewlett-Packard HP-85 Personal Computer For Professionals / Period Hewlett-Packard HP-85 Personal Computer For Professionals brochure
Otevřený Hewlett-Packard HP-85 s elektronikou, obrazovkou a tiskárnou / Opened Hewlett-Packard HP-85 showing electronics, CRT and printer
HP-85A z boku s datovými cartridge a papírovým výtiskem / Side view of HP-85A with data cartridges and paper printout
Hewlett-Packard HP-85A s grafickým obrazem, kazetami a termopapírem / Hewlett-Packard HP-85A showing graphics with cartridges and thermal paper
HP-85A s datovými kazetami DC100 a výtiskem z tiskárny / HP-85A with DC100 data cartridges and thermal printer output
Originální HP 82909A 128K Memory Module zasunutý v HP-85A / Original HP 82909A 128K Memory Module inserted in HP-85A
Hewlett-Packard HP-85A s klávesnicí, CRT a datovými kazetami / Hewlett-Packard HP-85A with keyboard, CRT and data cartridges
Dobová fotografie HP-85 s technikem, grafy a externími periferiemi / Period photograph of HP-85 with professional user, charts and peripherals
Černobílá dobová reklama Hewlett-Packard HP-85 / Black-and-white period Hewlett-Packard HP-85 advertisement
HP-85 Linear Programming, původní příručka pro výpočty / HP-85 Linear Programming, original technical software manual
