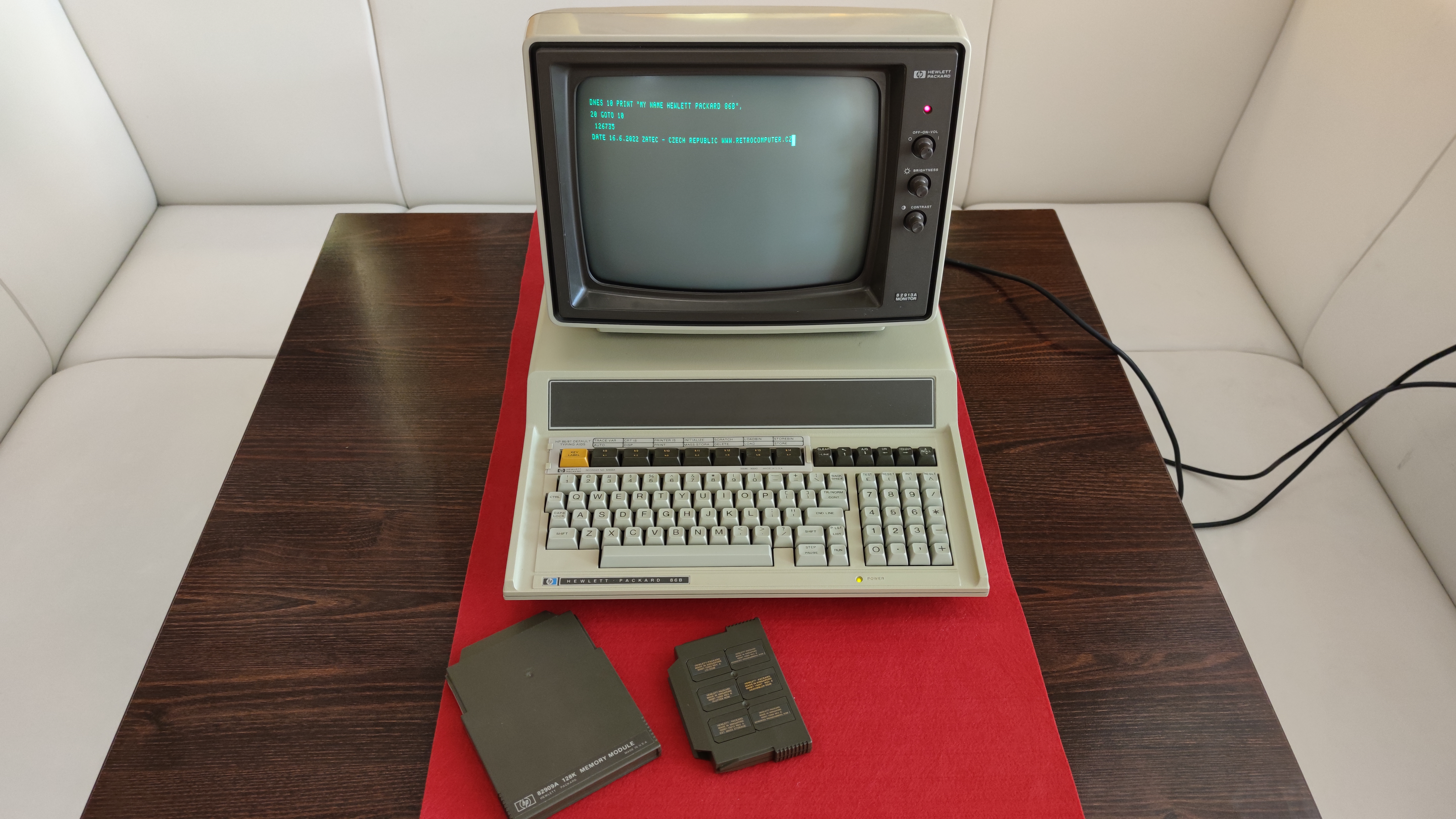

Hewlett-Packard HP-86B

Země / Country:
USA / United States
Rok / Year:
1983
Česky / Czech:
Hewlett-Packard HP-86B je profesionální osmibitový počítač představený v roce 1983. Patří do rodiny HP Series 80, kterou Hewlett-Packard vyvíjel pro techniky, vývojové laboratoře, měřicí pracoviště, školy a průmyslové podniky. Na rozdíl od známého HP-85A a HP-85B nemá ve své skříni malou obrazovku, tiskárnu ani páskovou mechaniku. Jde o samostatnou základní jednotku s klávesnicí, k níž se připojuje externí monitor a další příslušenství. Přestože působí méně nápadně než původní HP-85, byl ve své době velmi schopným základem profesionální počítačové sestavy.
Rodina Series 80 vznikla z dlouholetých zkušeností HP s programovatelnými kalkulátory, vědeckými počítači a přístrojovou technikou. Model HP-85 uvedený v roce 1980 spojoval v jedné skříni obrazovku, termotiskárnu, magnetickou pásku a jazyk BASIC. Hewlett-Packard postupně rozvíjel i modulárnější stroje HP-86 a HP-87 s větší klávesnicí, větší obrazovkou nebo externími periferiemi. První HP-86A z roku 1982 měl 64 KB RAM, podporu externího monitoru a přímo osazená rozhraní pro určité disketové mechaniky a paralelní tiskárnu. HP-86B přišel v roce 1983 jako jeho modernizované pokračování. Přinesl více paměti, vestavěnou instrumentační sběrnici HP-IB a vlastní podporu elektronického disku.
Srdcem HP-86B je vlastní osmibitový procesor Hewlett-Packard Capricorn, který pracuje přibližně na 625 kHz. Používá odlišnou architekturu než rozšířené procesory Zilog Z80 nebo MOS 6502. Hewlett-Packard jej navrhl s ohledem na potřeby technických výpočtů, číselnou aritmetiku a práci s jazykem BASIC. Nízký takt proto sám o sobě neříká, jak rychle se vypočítá konkrétní matematická úloha. Pro vědecké nasazení byly důležitější možnosti jazyka, přesnost výpočtů, obsluha přístrojů a dobře navržené systémové funkce než samotný údaj o frekvenci procesoru.
Základní HP-86B obsahuje 128 KB uživatelské RAM, tedy dvakrát více než jeho předchůdce HP-86A. Pomocí zásuvných paměťových modulů ji bylo možné rozšířit až na 640 KB. Dobové příručky uvádějí například kompatibilní moduly HP 82908A s kapacitou 64 KB a HP 82909A se 128 KB. Toto jsou paměťové moduly RAM, nikoliv ROM s firmwarem. Část operační paměti může být vyhrazena také pro elektronický disk. Při rozšiřování počítače tak záleží na tom, kolik RAM je určeno pro běžné programy a kolik pro ukládání dat.
Elektronický disk, označovaný Electronic Disc, je jednou z nejzajímavějších funkcí HP-86B. Namísto mechanické diskety využívá oblast operační paměti jako rychlé úložiště přístupné prostřednictvím příkazů systému. V základní sestavě lze pro tuto funkci podle dokumentace vyhradit až 96 KB uživatelské paměti, s dalšími moduly může kapacita elektronického disku dosáhnout 608 KB. Neznamená to však, že by měl počítač uvnitř stejně velký skutečný pevný disk. Obsah RAM disku bez zálohování zmizí po vypnutí napájení. Hodil se hlavně ke zrychlení práce s programy a soubory, zatímco jejich trvalé uložení zajišťovala externí média.
HP-86B má už v systémové ROM zabudované funkce Electronic Disc i obsluhu velkokapacitních úložišť. Pokročilý HP BASIC nabízí příkazy pro práci se soubory, grafiku, matematické výpočty a řízení vstupně-výstupních zařízení. K možnostem elektronického disku patřily operace typu CONFIG, SWAP nebo zjišťování volného prostoru. V porovnání s dřívějšími konfiguracemi HP-85A, u nichž bylo nutné některé funkce doplnit samostatnými ROM moduly, šlo o výrazné usnadnění práce. Doplňkové aplikační ROM zůstaly samozřejmě k dispozici pro specializované úlohy.
K obrazovému výstupu slouží externí monochromatický monitor. Počítač nabízí textové zobrazení až 80 znaků na řádku a podle režimu 16 nebo 24 řádků, grafiku 400 nebo 544 × 240 bodů. Výstup je kompozitní, ale používané časování musí odpovídat potřebám konkrétního monitoru. Typickými dobovými obrazovkami byly HP 82912A s devítipalcovou a HP 82913A s dvanáctipalcovou obrazovkou CRT. Zejména větší monitor 82913A vytvářel společně s nízkou skříní počítače charakteristickou podobu profesionálního pracoviště HP. Vestavěná klávesnice má 91 kláves, včetně numerického bloku a funkčních kláves.
Velkou změnou proti HP-86A bylo připojení externích zařízení. HP-86B dostal přímo do základní sestavy rozhraní HP-IB, založené na standardu IEEE-488. To sloužilo nejen k připojení disketových a pevných diskových jednotek, tiskáren či plotrů, ale především měřicích přístrojů a další laboratorní techniky. Starší HP-86A měl naopak zabudované specifické řadiče pro disketové jednotky HP 9130 a rozhraní paralelní tiskárny Centronics. Rozhodnutí přesunout u HP-86B hlavní periferní komunikaci na HP-IB zdůrazňovalo jeho roli univerzálního technického a měřicího počítače.
Kromě vestavěného HP-IB nabízí HP-86B čtyři zadní rozšiřující pozice. Lze do nich zasouvat podle požadované sestavy paměťové moduly a přídavná rozhraní, například RS-232, GPIO, BCD nebo HP-IL. Důležitou skupinu příslušenství představovaly rovněž zásuvné ROM moduly. K jejich instalaci sloužil například HP 82936A ROM Drawer, větší modul s několika pozicemi pro malé paměťové kazety. Jednotlivé ROM mohly přidávat podporu plotrů, pokročilé programování, maticovou matematiku, assembler nebo další funkce systému. Rozšiřování pomocí ROM a přidávání operační RAM jsou ovšem dvě různé věci, které se při popisu historických počítačů někdy zaměňují.
Hewlett-Packard nabízel celou řadu přídavných zařízení pro práci s daty i pro řízení laboratorních systémů. Disketové jednotky a pevné disky umožňovaly trvalé ukládání programů, tiskárny a plotry převáděly číselné výsledky na dokumenty a grafy. Díky rozhraním bylo možné psát programy, které automaticky odečítaly hodnoty z měřicích přístrojů, prováděly jejich zpracování a následně vytvářely tabulky či kreslené výstupy. Vedle matematických a technických aplikací existovaly také programy pro administrativu, tabulkové výpočty či výuku. S volitelným modulem HP 82900A mohl HP-86B používat také speciálně přizpůsobené prostředí CP/M.
Dobový americký ceník uváděl při uvedení HP-86B základní cenu 1 595 dolarů, ovšem bez externího monitoru a diskových zařízení. Monitor HP 82913A stál tehdy samostatně přibližně 325 dolarů. Profesionální sestava s disketovými jednotkami, tiskárnou či plotrem se proto mohla výrazně prodražit. Na druhé straně si organizace mohly koupit pouze takovou kombinaci, která odpovídala jejich potřebám. Technická dokumentace uvádí pro samotný počítač rozměry přibližně 419 × 452 × 197 mm a hmotnost asi 7,5 kg.
HP-86B je dnes zajímavý i z hlediska konstrukce. Pod krytem se nachází řídicí a paměťová elektronika, oddělené části pro napájení a video i desky zadních rozhraní. Díky tomuto modulárnímu uspořádání jej lze studovat jako celek i jako soustavu samostatných funkčních bloků. Pro sběratele mají vedle počítače samotného cenu původní klávesnice, externí obrazovka, propojovací kabely, úložné jednotky, paměťové a ROM moduly i dobové programové manuály. HP-86B tak připomíná dobu, kdy osobní počítač ve firmě nebýval pouze nástrojem pro psaní textu, ale především centrem měření, výpočtů a automatizace.
English / Anglicky:
The Hewlett-Packard HP-86B is a professional eight-bit computer introduced in 1983. It belongs to the HP Series 80 family, which Hewlett-Packard developed for engineers, research laboratories, measurement facilities, education and industry. Unlike the familiar HP-85A and HP-85B, its own case contains no small CRT display, printer or cassette tape drive. The computer is a keyboard-equipped system unit designed to connect to an external monitor and a range of peripherals. Although less immediately distinctive than the self-contained HP-85, it was a highly capable foundation for a professional computing workstation.
The Series 80 family grew out of HP's long experience with programmable calculators, scientific computers and electronic instrumentation. The original HP-85, launched in 1980, combined a display, thermal printer, magnetic tape transport and BASIC in a single enclosure. Hewlett-Packard subsequently developed more modular machines such as the HP-86 and HP-87, with larger keyboards, different display arrangements and external storage. The HP-86A arrived in 1982 with 64 KB RAM, external video and built-in interfaces for certain floppy disk drives and a parallel printer. The HP-86B followed in 1983, offering more memory, integrated HP-IB instrumentation connectivity and built-in electronic disk support.
The HP-86B uses Hewlett-Packard's own eight-bit Capricorn processor, operating at approximately 625 kHz. Its architecture is different from the more widely known Zilog Z80 and MOS 6502 CPUs. HP designed the processor and surrounding system for numerical computation, efficient BASIC operation and technical applications. A relatively low clock rate is not enough on its own to determine how quickly a particular mathematical calculation can be completed. Instruction design, numerical representation, firmware and application software were especially important to HP's target customers.
A standard HP-86B contains 128 KB of user RAM, twice the amount supplied by the preceding HP-86A. Compatible plug-in memory modules could raise the user memory capacity to 640 KB. Accessories included the HP 82908A 64 KB and HP 82909A 128 KB RAM modules. These are working memory expansions, not ROM cartridges containing firmware. Part of the available memory can also be allocated to an electronic disk. In practice, a user had to balance the memory required for active programs against the amount reserved for rapid temporary file storage.
The Electronic Disc is one of the most significant features of the HP-86B. Instead of using a mechanical floppy disk, it treats a portion of random access memory as a storage volume controlled by the operating environment. Up to 96 KB of built-in user memory could be allocated for this purpose, with a maximum electronic disk capacity of 608 KB when additional memory modules were fitted. This did not mean the computer contained a conventional hard disk of that capacity. Without independent backup power, files in the RAM disk disappeared when the computer was turned off. Its main advantage was rapid access to temporary programs and files, while permanent storage remained the responsibility of external media.
The system's Mass Storage and Electronic Disc ROM functions were already integrated. HP BASIC supported file handling, numerical and scientific work, graphics and the control of input/output devices. Electronic disk functions included commands such as CONFIG, SWAP and operations for reporting available space. Earlier HP-85A configurations needed optional ROM extensions for certain external storage features, whereas the HP-86B provided its core facilities from the outset. Additional application ROMs remained available for specialist purposes.
Video output was designed for an external monochrome monitor. Depending on the display mode, the computer could show up to 80 characters per line and 16 or 24 lines of text, as well as 400 or 544 by 240 graphics dots. The output used a composite video connection, although suitable display timing was still necessary for a monitor to work correctly. The period HP 82912A had a nine-inch CRT, while the HP 82913A provided a twelve-inch display. The latter, placed above the low-profile keyboard unit, formed a particularly characteristic HP professional workstation. The integral keyboard offered 91 keys, including a numeric keypad and dedicated function keys.
A major distinction from the HP-86A concerned its external connections. The HP-86B incorporated HP-IB, Hewlett-Packard's implementation of the IEEE-488 instrument bus, as standard. The interface could connect floppy and hard disk storage, printers and plotters, but was especially valuable for laboratory instruments and automated measurement equipment. The earlier HP-86A had instead provided built-in interfaces for particular HP 9130 floppy drives and a Centronics-compatible parallel printer. The HP-86B's emphasis on HP-IB reflected its intended role as a flexible technical computer rather than a machine tied to one specific selection of peripherals.
Four rear expansion positions could accept plug-in memory modules and additional interfaces including RS-232, GPIO, BCD and HP-IL, depending on the required installation. Application ROM cartridges formed another important family of accessories. One option was the HP 82936A ROM Drawer, a large plug-in unit with several sockets for smaller ROM cartridges. These could extend the language with features for plotters, advanced programming, matrix calculations, assembly-language tools and other specialist tasks. Adding RAM modules and adding firmware ROMs were completely different forms of expansion, even though both used removable accessories.
Hewlett-Packard supplied extensive peripherals for data handling and laboratory automation. Floppy and hard disks provided permanent storage, while printers and plotters transformed calculations into tables and drawings. With suitable interfaces, programs could automatically gather values from instruments, process measurements and produce technical reports or graphic results. Other software covered business calculations, administration, educational applications and spreadsheet-style work. With the optional HP 82900A CP/M system, the HP-86B could also run an adapted CP/M environment.
The original US list price of the HP-86B was approximately $1,595 in 1983, without its external monitor or disk system. The HP 82913A twelve-inch monitor was separately listed at about $325. A complete professional configuration equipped with drives, printer or plotter therefore cost substantially more than the base machine. Organisations could, however, buy exactly the combination of equipment required for their particular job. The original service documentation gives dimensions of approximately 419 by 452 by 197 mm and a weight of about 7.5 kg for the computer itself.
Today the HP-86B is also interesting as a piece of electronic engineering. Beneath its cover are the processor and memory circuitry, power and video sections, and modular rear interfaces. The construction allows collectors to study it both as a complete computer and as a collection of cooperating electronic subsystems. Its original keyboard, external CRT, cables, storage drives, RAM and ROM modules, and software manuals all form meaningful parts of a preserved installation. The HP-86B represents a period when a personal computer in a technical organisation could serve not simply as a text-processing device, but as the centre of measurement, calculation and industrial automation.
Technické údaje / Specifications
Výrobce / Manufacturer: Hewlett-Packard, Personal Computer Division, USA / Hewlett-Packard, Personal Computer Division, United States
Model: HP-86B
Rok / Year: 1983
Země / Country: USA / United States
Typ / Type: Osmibitový profesionální technický počítač Series 80 s externím monitorem / Eight-bit professional Series 80 technical computer with external monitor
CPU: Vlastní osmibitový Hewlett-Packard Capricorn / Proprietary eight-bit Hewlett-Packard Capricorn
Takt CPU / CPU clock: Přibližně 625 kHz / Approximately 625 kHz
RAM: 128 KB uživatelské RAM, rozšíření na 640 KB. Elektronický disk: až 96 KB z vestavěné RAM, s moduly až 608 KB / 128 KB user RAM, expandable to 640 KB. Electronic disk: up to 96 KB allocated from built-in RAM, up to 608 KB with modules
ROM: 56 KB systémové ROM v anglické verzi, další 8 KB u cizojazyčných verzí, vestavěné Mass Storage a Electronic Disc ROM / 56 KB system ROM in English version, an additional 8 KB in foreign-language versions, built-in Mass Storage and Electronic Disc ROM
Operační systém / Operating system: HP Enhanced BASIC a systémový firmware Series 80 v ROM, volitelný HP 82900A CP/M systém / HP Enhanced BASIC and Series 80 firmware in ROM, optional HP 82900A CP/M system
Video / Graphics: Externí monochromatický CRT, text 80 × 16 nebo 80 × 24, grafika 400 × 240 nebo 544 × 240 bodů / External monochrome CRT, 80 × 16 or 80 × 24 text, 400 × 240 or 544 × 240 graphics
Zvuk / Sound: Vestavěný reproduktor s programovatelným tónovým výstupem / Built-in speaker with programmable tone output
Média / Storage: Elektronický RAM disk s vestavěným firmwarem, externí disketové a pevné disky přes HP-IB, volitelné další paměťové systémy / Electronic RAM disk with built-in firmware, external HP-IB floppy and hard disk drives, optional storage systems
Rozhraní / Interfaces: Vestavěné HP-IB (IEEE-488), kompozitní video, čtyři zadní rozšiřující pozice pro RS-232, GPIO, BCD, HP-IL, RAM a ROM / Built-in HP-IB (IEEE-488), composite video, four rear expansion positions for RS-232, GPIO, BCD, HP-IL, RAM and ROM
Napájení / Power: Vestavěný síťový zdroj, 90–127 V nebo 200–254 V AC, 50/60 Hz, jmenovitý příkon přibližně 14 W podle servisního manuálu / Internal mains power, 90–127 V or 200–254 V AC, 50/60 Hz, approximately 14 W nominal according to service manual
Rozměry / Dimensions: 419 × 452 × 197 mm (šířka × hloubka × výška), podle původního servisního manuálu HP-86B / 419 × 452 × 197 mm (width × depth × height), according to the original HP-86B service manual
Původní cena / Original price: Zaváděcí cena v USA 1 595 USD (1983), monitor HP 82913A asi 325 USD zvlášť / US launch price $1,595 (1983), HP 82913A monitor approximately $325 extra
Náš exemplář / Our machine
Svůj Hewlett-Packard HP-86B jsem získal v roce 2019 v Brně od jiného sběratele historických počítačů. Nabízel se s originálními krabicemi a řadou dobového příslušenství. O počítač tehdy nebyl velký zájem, což mě překvapilo. Díky tomu se ke mně dostal pěkně dochovaný soubor, který kromě samotného HP-86B obsahuje externí monitor, zásuvné moduly, kabely a další vybavení. Na fotografiích ukazuji funkční sestavu s obrazem na CRT, detaily konektorů, moduly ROM Drawer s malými ROM pamětmi i otevřenou skříň s elektronikou.
Zvláštní část příběhu tvoří původní přepravní krabice. Na dobovém adresním štítku Hewlett-Packard je jako adresát uvedeno „Státní lesy, pod. technického rozvoje, Na Zákopě 1a, 772 66 Olomouc“. Další štítek nese označení ČSD „Spěšnina 16“ a potvrzuje železniční zásilku směrovanou na Olomouc hlavní nádraží pro Státní lesy. Na štítku HP lze přečíst datum 15. července 1986. Jde o zajímavý doklad cesty této sestavy do tehdejšího Československa a jejího pravděpodobného profesionálního využití.
V krabicích se nacházely také kreslicí pera, dokumentace a kabely nebo rozhraní související s grafickým výstupem. Je proto možné, že k sestavě původně patřil i plotr, ale ten jsem spolu s počítačem nezískal. Právě dochované obaly, štítky a příslušenství dělají z tohoto souboru něco víc než pouhý samotný osmibitový počítač.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
I acquired my Hewlett-Packard HP-86B in Brno in 2019 from another vintage computer collector. It was offered with its original boxes and a considerable amount of period equipment. There was surprisingly little interest in the machine at the time, which gave me the chance to obtain a well-preserved group of components. Alongside the HP-86B itself, the collection includes an external monitor, plug-in modules, cables and other accessories. My photographs show the computer operating with a picture on the CRT, its rear connections, ROM Drawer modules with small ROM cartridges and the opened case containing its electronics.
The original shipping boxes tell another part of the story. A Hewlett-Packard address label identifies the recipient as Státní lesy, podnik technického rozvoje, Na Zákopě 1a, 772 66 Olomouc, a Czechoslovak state forestry organisation's technical development enterprise. Another label is marked ČSD Spěšnina 16, indicating an express railway shipment addressed to the same organisation via Olomouc main railway station. A date of 15 July 1986 is visible on the HP shipping label. These are interesting surviving traces of the system's journey to Czechoslovakia and likely professional use.
The boxes also contained plotter pens, manuals and cables or interfaces related to graphic output. A plotter may therefore once have formed part of the original installation, although none accompanied the computer when I acquired it. The original packaging, labels and accessories are an important part of the history of this particular machine.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
