CEFUCOM-21 (Hino Electronics)

Země / Country:
Japonsko / Japan
Rok / Year:
1983
Česky / Czech:
CEFUCOM-21 patří mezi počítače, které vypadají spíše jako rekvizita ze sci-fi filmu než jako výrobek z roku 1983. Obrovská stříbrná skříň, šikmá klávesnice, podivné okno vlevo, řady kontrolek a vestavěný magnetofon připomínají řídicí pult vesmírné lodi. Přitom šlo o japonský výukový systém společnosti Hino Electronics Co., Ltd., uváděný též pod označením CCI Multipurpose SLAP Computer. Přesný výrobcem zamýšlený význam zkratky SLAP se nepodařilo z původních příruček spolehlivě potvrdit. Předmětem systému byla především výuka angličtiny, ale nabízel i samostatný režim počítače s BASICem, práci s audiokazetami a plánované rozšíření o telefonní datové služby.
Největším překvapením je levá část předního panelu. Na první pohled vypadá jako zabudovaný monitor, jenže není. Je to mechanická prohlížečka tištěných lekcí. Do speciální šachty se zasunovala velká výuková kapsle s papírovým svitkem a vlastními cívkami. Za sklem se objevil osvětlený výřez pásu s ilustrací či textem a motorický pohon mohl papír posunout na následující část lekce. Další údaje a instrukce se zobrazovaly na samostatném připojeném televizoru nebo monitoru. Současně se z audiokazety přehrávala výslovnost či komentář. Počítač tak musel synchronizovat skutečný papírový obrázek, počítačový program a zvuk, což je i na tehdejší poměry neuvěřitelně složitá koncepce.
Uživatel například vložil kapsli pro studium BASICu, angličtiny nebo jiné výukové téma, připojil odpovídající audiokazetu a v menu vybral lekci. Pás se posouval po jednotlivých úsecích, jako v kombinaci mikrofilmové čtečky a školní promítačky. Mikrofonní vstup navíc dovoloval vlastní hlas nahrávat a porovnávat s originální nahrávkou. Velká mechanická kapsle přitom není elektronický ROM cartridge. Obsahuje fyzický potištěný svitek, zatímco pro skutečné ROM moduly existuje oddělený elektrický slot. Právě tento rozdíl vysvětluje, proč dlouho ani zkušení sběratelé nevěděli, k čemu tajemné okno CEFUCOMu slouží.
Uvnitř tohoto vzdělávacího stroje je plnohodnotný osmibitový počítač vycházející z architektury Sanyo PHC-25. Obsahuje dva procesory Sharp LH0080A kompatibilní se Zilog Z80A, uváděné kolem 4 MHz. Nejde o dva procesory, které by společně zrychlovaly jeden program. Hlavní část vykonává BASIC a obsluhuje obraz, zatímco samostatný řídicí subsystém spravuje složitou mechaniku, periférie a časování. Rozbor dochovaných EPROM ukázal na jedné desce asi 24 KB ROM pro vlastní počítač, na druhé přibližně 32 KB ROM a 4 KB RAM pro periferní řadič. K dispozici jsou obvody Z80 PIO, Z80 CTC a několik rozhraní Intel 8255. Komunikace mezi oběma procesory je pozoruhodným předmětem současného reverzního inženýrství.
Běžně uváděné specifikace obsahují 48 KB hlavní RAM, další přibližně 4 KB řídicí či znakové RAM, 6 KB obrazové paměti a zhruba 58 KB ROM. Jde o součet různých fyzických oblastí rozdělených mezi několik desek, nikoliv o paměť, kterou může celou využít uživatel BASICu. Obrazový generátor Motorola MC6847 zajišťuje text 16 nebo 32 znaků na šestnácti řádcích a grafické režimy až 256 × 192 bodů. Objevují se také režimy 64 × 48 s osmi barvami a 128 × 192 se čtyřmi barvami, ale jejich dostupnost záleží na firmware. Tříhlasý zvuk s šumovým generátorem vytváří General Instrument AY-3-8910. Některé principy přístroj sdílí také s NEC PC-6001, což však neznamená úplnou softwarovou kompatibilitu.
Vestavěný magnetofon nebyl určen jen pro poslech výuky. V samostatném počítačovém režimu umožňoval ukládat a načítat programy příkazy CSAVE a CLOAD. Na předním panelu jsou samostatné ovladače, indikátory a speciální klávesy. Zadní panel nabízí video, tiskárnu a dva joystickové porty. Na bocích jsou mikrofon, sluchátka, audio vstupy a výstupy, ROM cartridge a zvláštní konektor pro akustický modem. Klávesnice má přibližně 65 kláves a modré funkční ovládání. Hlavní skříň měří přibližně 520 × 485 × 210 mm, hmotnost bývá uváděna kolem deseti kilogramů. Bez externí obrazovky přitom nefunguje jako běžný počítač, protože levé průhledové okno není elektrický displej.
Po zapnutí systému se objevuje požadavek na nastavení nebo potvrzení data a času a potom japonské hlavní menu. Jeho první volba umožňuje plánování lekcí, druhá samotnou výuku s papírovou kapslí, třetí spuštění BASICu a čtvrtá provoz jako audiokazetového přehrávače nebo rekordéru. Počítač dokázal uchovávat uživatelské profily a postup ve výuce, k čemuž sloužila bateriově zálohovaná elektronika. Ještě záhadnější je pátý režim Information. V původní příručce figuruje jako zamýšlené budoucí rozšíření a menu zmiňuje datové rychlosti 200 a 300 bitů za sekundu. Patrně souvisel s telefonním akustickým modemem, ale dosud se nepodařilo potvrdit existenci skutečně provozované veřejné služby.
Originální akustický coupler je proto jedním z nejpozoruhodnějších doplňků. Telefonní sluchátko se vložilo do dvou akustických nástavců a datové tóny se přenášely běžnou hlasovou telefonní linkou bez elektrického připojení modemu k telefonní síti. Podobné systémy se používaly pro přístup ke vzdáleným počítačům již před rozšířením internetu. V katalogovém vyobrazení CEFUCOMu se akustický modem objevuje spolu s odpovídající tiskárnou. Dalším mimořádně vzácným příslušenstvím jsou tematické audiokazety a výukové kapsle s potištěnými svitky. Kompletní vzdělávací sestava je tak podstatně složitější a vzácnější než samotný počítač bez příslušenství.
CEFUCOM-21 získal nové badatele teprve po letech. Francouzský web Vieux Ordis dokumentoval objevený exemplář již v roce 2004, kdy byl účel jeho svitkové mechaniky stále nejasný. V říjnu 2024 britský sběratel ctrl.alt.rees zveřejnil skeny dvou originálních japonských manuálů, pracovní překlady do angličtiny a dumpy osmi EPROM. Při pozdějších pokusech prokázal alespoň částečnou funkčnost svého stroje a získal původní software. Na jednom z původních EPROM dumpů se objevily nekonzistentní údaje, což dokládá další riziko při archivaci takto starého firmware. Na jeho práci navázali další nadšenci pokusy o emulaci a rozborem vlastního strojového kódu.
Projekt zveřejněný na Hackaday.io přinesl analýzu řídicí desky, časovačů, paralelních rozhraní i komunikace mezi procesory. Badatelé v ROM dokonce objevili vlastní malý interpret interních instrukcí používaný výukovým systémem. Zkoumání stále pokračuje a některé části původního návrhu nebyly plně vysvětleny. Velkou překážkou zachování skutečného hardwaru jsou dobíjecí baterie Varta, které po desetiletích často vytečou a jejich zásaditý elektrolyt poškodí řídicí desku. Složitá konstrukce s mnoha deskami a křehkými kabely pak opravu ještě znesnadňuje. Mnohé zdokumentované kusy jsou nefunkční nebo fungují pouze částečně. Počet všech dochovaných a plně provozuschopných exemplářů však nikdo spolehlivě nespočítal, takže tvrzení o jediném funkčním počítači na světě by nebylo doložené.
English / Anglicky:

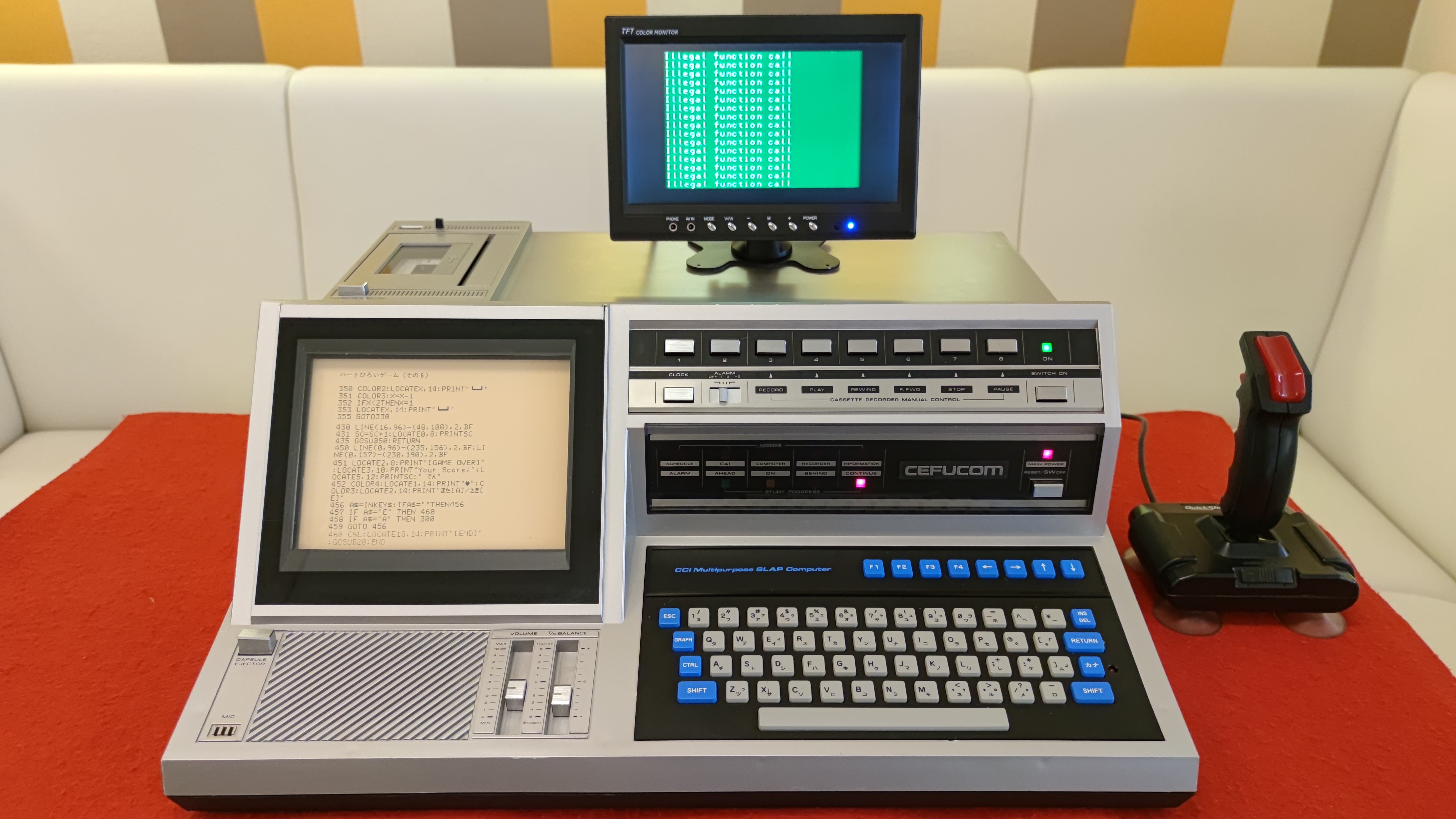

The CEFUCOM-21 is one of those computers that look more like a science fiction prop than a product of 1983. Its huge silver cabinet, sloping keyboard, mysterious window, rows of indicator lights and integrated cassette recorder suggest a spacecraft control console. In reality it was a Japanese educational computer developed by Hino Electronics Co., Ltd., also marked CCI Multipurpose SLAP Computer. The manufacturer's intended expansion of the acronym SLAP has not been established reliably from original documents, so later online explanations should not be treated as fact. The system was intended primarily for English-language study, although it also offered a standalone BASIC computer mode, cassette audio functions and a planned telephone information service.
The most astonishing feature is the left side of the front panel. At first sight it looks like an integrated monitor, but it is not. It is a mechanical display for printed lessons. A large removable educational capsule containing its own spools and a long paper strip fits into a special bay. Behind the glass, an illuminated section of the printed strip appears while a motor-driven mechanism advances the paper to the next illustration. Instructions and other information appear on a separate connected television or monitor. At the same time the cassette recorder plays spoken language examples or commentary. The computer therefore synchronises an actual physical paper picture, computer software and recorded audio, an extraordinarily elaborate concept even for its time.
The learner might insert a capsule for English or BASIC instruction, load the corresponding audio cassette and select a lesson from the Japanese menu. The printed strip would progress through frames like a combination of a microfilm reader and classroom projector. A microphone input also made it possible to record the student's own pronunciation and compare it with an example. The large mechanical capsules are not electronic ROM cartridges. They hold actual printed paper, while a completely separate electrical slot accepts ROM modules. This distinction explains why collectors puzzled over the purpose of CEFUCOM's dark window for many years.
The educational machinery conceals a genuine eight-bit personal computer based on Sanyo PHC-25 architecture. It uses two Sharp LH0080A processors compatible with the Zilog Z80A and usually listed at around 4 MHz. The processors do not simply work together to make one program run faster. The main computer handles BASIC and video while a separate controller operates motors, specialised peripherals and timing. Reverse engineering of surviving EPROMs identifies about 24 KB of ROM on one computer board and around 32 KB of ROM with 4 KB RAM on the peripheral-control board. Z80 PIO and Z80 CTC devices provide parallel I/O and timing, alongside several Intel 8255 interfaces. Communication between the two CPUs remains an intriguing topic of research.
Commonly quoted specifications include 48 KB of main RAM, another approximately 4 KB of control or character RAM, 6 KB of video RAM and roughly 58 KB of ROM. These figures describe different memory regions spread across several boards and cannot simply be added together as free space for BASIC. The Motorola MC6847 video generator provides sixteen or thirty-two text columns over sixteen rows and graphics modes up to 256 × 192 pixels. Other modes include 64 × 48 with eight colours and 128 × 192 with four colours, although actual support depends on firmware. General Instrument's AY-3-8910 chip supplies three programmable tone voices and noise. The CEFUCOM also shares some design concepts with the NEC PC-6001, but this should not be mistaken for universal program or cartridge compatibility.
The cassette recorder is not limited to language lessons. In computer mode it can save or load BASIC programs using CSAVE and CLOAD. Numerous front-panel controls and indicators operate the lesson system, while rear connections provide video, a printer and two joystick ports. There are also microphone and headphone connections, line and auxiliary audio, a ROM cartridge slot and a dedicated socket for an acoustic modem. The keyboard has around sixty-five keys including distinctive blue function controls. The computer is approximately 520 × 485 × 210 mm, with contemporary sources quoting a weight near ten kilograms. A separate video display is necessary for ordinary computing, because the built-in paper viewing window is not an electronic screen.
A functioning machine starts by initialising its controllers and asking the user to confirm or set the date and time. Its Japanese main menu then presents several choices. The first provides a lesson schedule, the second starts the lessons with their cartridges and tapes, the third opens BASIC and the fourth operates the machine as an ordinary cassette audio player or recorder. The computer can retain profiles and learning progress, explaining the presence of battery-backed electronics. A mysterious fifth Information mode appears in the original documentation as a possible future feature. The menu mentions communication at 200 and 300 bits per second, probably related to the optional acoustic coupler. However, the existence of a working public service of this type has never been established.
The original acoustic coupler is a remarkable accessory in its own right. A telephone handset could be placed in its acoustic cups, allowing data tones to travel through the ordinary voice telephone line without an electrical connection between modem and telephone network. Similar systems provided access to remote computers long before the internet was widespread. Original CEFUCOM documentation illustrates an acoustic modem alongside a printer, but the full intended service remains unclear. Original educational tapes and printed-paper capsules are equally fascinating. A complete learning system includes specialised software, artwork, voice recordings and the mechanical media that synchronise them. Such a collection of accessories is a much rarer survival than an unaccompanied computer.
The story of CEFUCOM's modern rediscovery is almost as unusual as the computer. French website Vieux Ordis documented a surviving machine in 2004, when the purpose of its paper mechanism was still poorly understood. In October 2024 British collector ctrl.alt.rees published scans of two original Japanese manuals, working English translations and dumps of eight EPROM chips. He subsequently demonstrated at least partial operation and obtained original software. One EPROM produced inconsistent dumps, reminding restorers how important careful firmware preservation can be. Other enthusiasts began work on emulation and machine-code disassembly, using the new documentation to investigate the internal architecture.
Research published on Hackaday.io analyses the controller board, its timers, programmable interfaces and the communication between both CPUs. The researchers even found a small internal interpreter for commands used by the educational software. The investigation continues and some functions remain unexplained. The main physical danger to surviving machines is the original Varta rechargeable backup battery. After decades, alkaline electrolyte may leak and destroy tracks and vias on a controller board. The many circuit boards, fragile cables and connectors make repairs extremely challenging. Numerous documented examples fail to start or work only partly. However, no reliable census establishes the total surviving population or the number of fully working machines, so claims that any single machine is the only functional CEFUCOM in the world cannot be verified.
Technické údaje / Specifications
Výrobce / Manufacturer: Hino Electronics Co., Ltd., Japonsko / Hino Electronics Co., Ltd., Japan
Model: CEFUCOM-21
Rok / Year: 1983
Země / Country: Japonsko / Japan
Typ / Type: Dvouprocesorový osmibitový multimediální výukový počítač CEFUCOM-21 s mechanickými svitkovými kapslemi / Dual-CPU eight-bit multimedia teaching computer CEFUCOM-21 with mechanical paper-roll lesson cartridges
CPU: 2× Sharp LH0080A, Z80A kompatibilní, Z80 PIO a Z80 CTC, rozhraní Intel 8255 / Two Sharp LH0080A Z80A-compatible CPUs, Z80 PIO and Z80 CTC with Intel 8255 interfaces
Takt CPU / CPU clock: Přibližně 4 MHz podle historických soupisů, oba subsystémy nebyly nezávisle proměřeny / Approximately 4 MHz according to historical specifications, clock rates not independently measured
RAM: 48 KB hlavní RAM, přibližně 4 KB další řídicí či znakové RAM a 6 KB videopaměti, ne vše je volná uživatelská paměť / 48 KB main RAM, approximately 4 KB additional control or character RAM and 6 KB video RAM, not all usable by BASIC
ROM: Katalogy uvádějí přibližně 58 KB ROM, výzkum rozlišuje 32 KB ROM řídicí PCU desky a 24 KB ROM počítačové desky, archivované dumpy EPROM / Sources list approximately 58 KB ROM, research identifies 32 KB PCU ROM and 24 KB computer ROM, archived EPROM dumps
Operační systém / Operating system: Japonský výukový firmware s plánováním lekcí a profily, CEFUCOM BASIC příbuzný Sanyo PHC-25, audiokazetový režim, plánovaný Information / Japanese educational firmware with lesson schedules and profiles, CEFUCOM BASIC related to Sanyo PHC-25, cassette audio mode and proposed Information function
Video / Graphics: Motorola MC6847, text 16 × 16 nebo 32 × 16, grafika až 256 × 192, režimy 64 × 48 v 8 barvách a 128 × 192 ve 4 barvách, externí video, přední okno je mechanický papírový displej / Motorola MC6847, 16 × 16 or 32 × 16 text, graphics up to 256 × 192, 64 × 48 in 8 colours and 128 × 192 in 4 colours, external video, front window is a mechanical paper display
Zvuk / Sound: General Instrument AY-3-8910, tři tóny a šumový kanál, vestavěný kazetový magnetofon, mikrofon a sluchátka / General Instrument AY-3-8910 with three tone voices and noise, built-in cassette recorder, microphone and headphones
Média / Storage: Vestavěný magnetofon pro výuku i BASIC CSAVE/CLOAD, samostatné mechanické výukové kapsle se svitky, oddělený elektrický ROM cartridge slot / Built-in cassette for lessons and BASIC CSAVE/CLOAD, mechanical paper-roll lesson capsules and separate electronic ROM cartridge slot
Rozhraní / Interfaces: Kompozitní a RF video, dle varianty RGB, tiskárna Centronics, dva joystickové porty Atari, ROM cartridge, LINE OUT, MIC, AUX IN, sluchátka a připojení akustického modemu / Composite and RF video, RGB on some versions, Centronics printer, two Atari-style joysticks, ROM cartridge, LINE OUT, MIC, AUX IN, headphones and acoustic coupler connector
Napájení / Power: Japonská síťová verze s vnitřním zdrojem, hodiny a uložené profily původně zálohovány akumulátorem Varta, u mého funkčního exempláře preventivně odstraněn / Japanese mains model with internal PSU, clock and stored profiles originally backed by Varta battery, proactively removed from my working example
Rozměry / Dimensions: Přibližně 520 × 485 × 210 mm, uváděná hmotnost kolem 10 kg, můj exemplář nebyl samostatně změřen a zvážen / Approximately 520 × 485 × 210 mm, quoted weight around 10 kg, my example not individually measured
Původní cena / Original price: Přibližně 1983, původní prodejní cena a počty vyrobených kusů nejsou spolehlivě doloženy / Circa 1983, reliable original retail price and production quantities are undocumented
Náš exemplář / Our machine
Z Japonska jsem celkem získal tři počítače Hino Electronics CEFUCOM-21. Jeden jsem prodal českému sběrateli Tomáši Kramnému, druhý vyměnil s Jánem Gúčikem za počítač Tandy Radio Shack TRS-80. Třetí jsem si ponechal ve sbírce a je funkční. Zatím jsem však neměl čas jej nově nafotografovat ani natočit video. Současných 18 fotografií stále ukazuje dřívější kus, který jsem vyměnil. Později je nahradím fotografiemi svého funkčního exempláře.
Mám k němu originální krabicové balení, patnáct původních audiokazet s programy v originálních obalech, pět velkých zásuvných výukových kapslí s potištěnými papírovými svitky a původní, stále zabalený akustický coupler pro telefonní přenos dat. Tohle neobvyklé a obtížně dostupné příslušenství dělá ze sestavy jednu z nejvzácnějších v mé sbírce.
Z mého funkčního kusu jsem ihned vyjmul původní zálohovací akumulátor Varta. Měl ještě přibližně 2,5 V, ale nechtěl jsem riskovat jeho vytečení a zničení řídicí desky, které postihlo mnoho dochovaných CEFUCOMů. Elektronika zůstala zachovaná. Počítač opravdu funguje a jeho možnosti ukážu na vlastním videu, až na něj najdu čas. 🙂
S pořízením všech tří počítačů Hino Electronics CEFUCOM-21 mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jejich nákup v Japonsku a postaral se o zaslání do České republiky.
I acquired three Hino Electronics CEFUCOM-21 computers directly from Japan. I sold one to Czech collector Tomáš Kramný, traded another with Ján Gúčik for a Tandy Radio Shack TRS-80 and kept the third. This third computer is working. I have not yet had time to photograph it again or film a video. The existing eighteen gallery photographs still show the earlier unit I traded away. I intend to replace them with photographs of my working machine later.
I have the original boxed packaging, fifteen original software audio cassettes in their period cases, five large educational cartridges containing printed paper rolls and the original acoustic coupler for telephone data transmission, still sealed in its packaging. These exceptional and difficult-to-find accessories make the system one of the rarest in my collection.
I removed the original Varta backup battery from my working specimen immediately. It still measured approximately 2.5 V, but I did not want to risk electrolyte leakage destroying the controller board, as has happened to many surviving CEFUCOM computers. The electronics remain intact. My machine really works and I plan to demonstrate it in my own video when time allows. 🙂
My friend Shinya Terasaki from Tokyo helped me acquire all three Hino Electronics CEFUCOM-21 computers. He arranged their purchase in Japan and took care of shipping them to the Czech Republic.
Zdroje / Sources
https://ctrl-alt-rees.com/2024-11-01-it-kind-of-works-we-have-software-cefucom-21-update.html
https://ctrl-alt-rees.com/downloads/cefucom/Let's%20Try%20Cefucom-21.pdf
https://ctrl-alt-rees.com/downloads/cefucom/Let's%20Try%20Cefucom-21%20B5%20Google%20Translated.pdf
https://ctrl-alt-rees.com/downloads/cefucom/Cefucom-21%20Series.pdf
https://ctrl-alt-rees.com/downloads/cefucom/Cefucom-21%20Series%20Google%20Translated.pdf
https://ctrl-alt-rees.com/downloads/cefucom/Cefucom-21%20ROM%20Dumps.zip
https://www.vieuxordis.com/musee/cefucom/
https://hackaday.com/2024/10/21/strange-english-teaching-computer-might-have-been-big-in-japan/
https://hackaday.io/project/199003-rom-disassembly-cefucom-21
https://github.com/ziggurat29/cefucom-21
https://kastigliapc20.wordpress.com/2021/08/17/systems-released-in-1983-2/
https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1156909.html
https://daimonsoft.info/phc25/diary.html
