Hitachi MB-6885 Basic Master Jr.

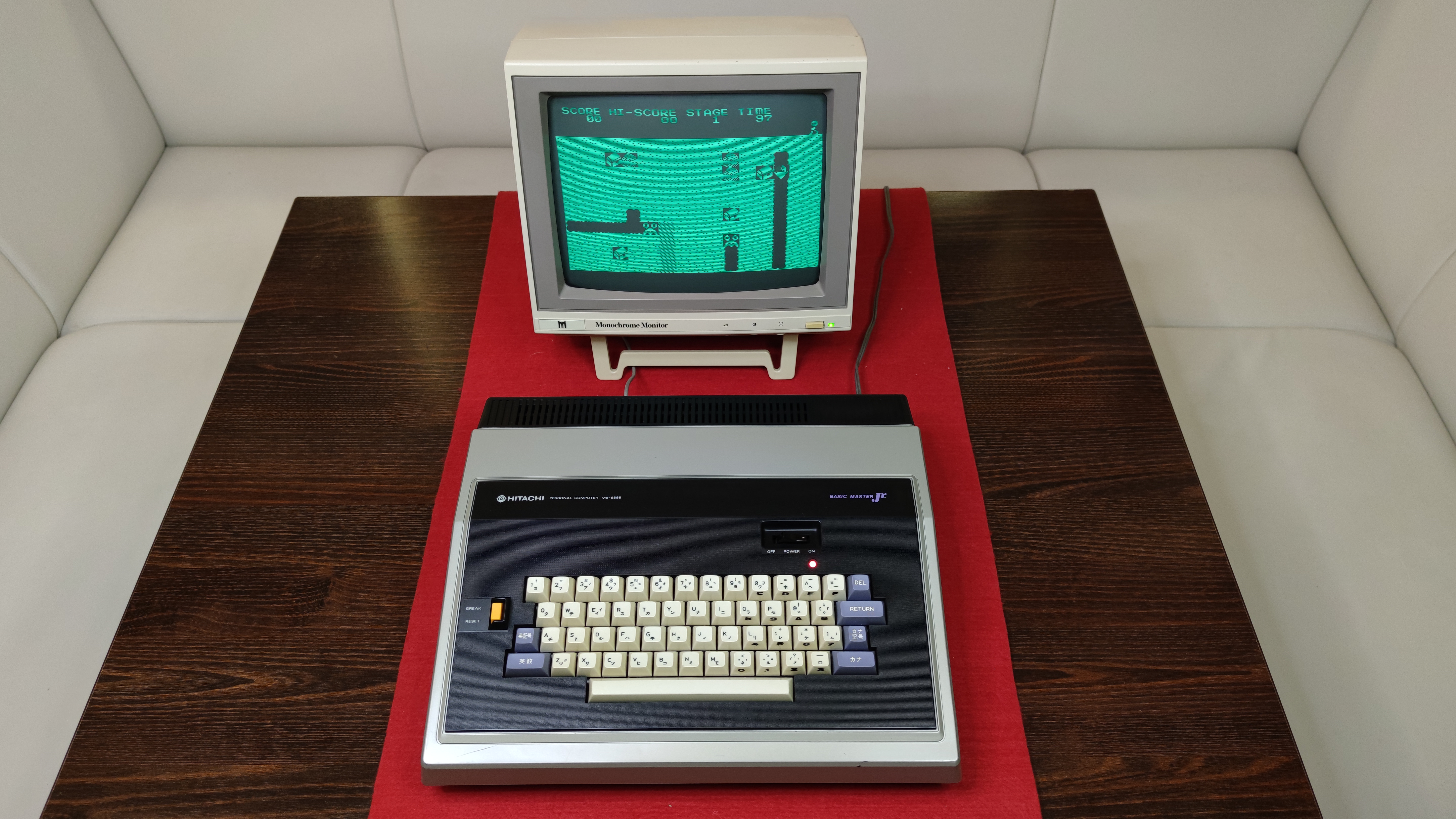

Hitachi MB-6885 Basic Master Jr., japonský osmibitový počítač s procesorem HD46800 a opraveným vzhledem po důkladném vyčištění / Hitachi MB-6885 Basic Master Jr., Japanese 8-bit computer with an HD46800 processor, cleaned and cosmetically restored
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1981

Česky / Czech:

Hitachi MB-6885 Basic Master Jr. uvedla japonská společnost Hitachi na konci roku 1981. Byl posledním modelem původní rodiny Basic Master kompatibilní s řadou Level 2. Výrobce se tentokrát zaměřil na dostupnější počítač pro domácnosti a výuku. Proti předchozímu modelu MB-6881, který stál 148 000 jenů, snížil cenu na 89 800 jenů a přitom použil nově navrženou kompaktní skříň. Klávesnice má profilované klávesy a chráněné tlačítko BREAK/RESET. Přestože Hitachi současně vyvíjela výkonnější řadu Level 3, Basic Master Jr. navazoval na starší softwarovou základnu procesorů Motorola 6800.

Uvnitř pracuje Hitachi HD46800, osmibitový procesor kompatibilní s Motorolou 6800 na frekvenci přibližně 0,75 MHz. Základních 16 KB RAM lze rozšířit až na přibližně 63,5 KB. Původní 16KB ROM zahrnuje monitor a interpret BASICu příbuzný systému Level 2. Některá pozdější rozšíření Turbo ROM přidávala další funkce, zejména rychlejší práci s kazetami. Textová obrazovka má 32 × 24 znaků a počítač podporuje také jemnou monochromatickou grafiku 256 × 192 bodů. Tu však běžný BASIC přímo neobsluhuje. Pro její využití sloužily zvláštní grafické programy nebo strojový kód. Barevné zobrazení v osmi barvách vyžadovalo samostatně prodávaný adaptér MP-1710. Jednoduchý zvukový obvod dokáže přehrávat jednohlasé tóny ve třech oktávách. Pro připojení periferií jsou určeny kazetové rozhraní, tiskový port Centronics, obrazové výstupy a rozšiřující konektor.

Model se na japonském trhu střetl mimo jiné s NEC PC-6001, který měl při stejné ceně již v základu barevnou grafiku a vícehlasý zvuk. MB-6885 dnes připomíná dobu, kdy výrobci v Japonsku nabízeli několik navzájem nekompatibilních domácích platforem a programy se často šířily na magnetofonových kazetách.

English / Anglicky:

Hitachi released the MB-6885 Basic Master Jr. in Japan in late 1981. It was the last model in the original Basic Master line compatible with the Level 2 series. Rather than compete directly with increasingly powerful business systems, Hitachi offered a less expensive machine for home users and education. Its 89,800 yen list price was considerably below the 148,000 yen charged for the previous MB-6881. The redesigned low profile case incorporated a stepped keyboard and a protected BREAK/RESET key. While Hitachi was also developing its more advanced Level 3 computers, the Jr. retained the older Motorola 6800 software family.

The main processor is a Hitachi HD46800 compatible with the 8-bit Motorola 6800 and running at approximately 0.75 MHz. The standard 16 KB of RAM could be expanded to approximately 63.5 KB. Its original 16 KB of ROM holds a machine code monitor and a BASIC interpreter related to the Level 2 system. Later Turbo ROM upgrades offered additional facilities, including faster cassette operation. Text display is 32 × 24 characters, with a separate high resolution monochrome graphics mode of 256 × 192 pixels. Ordinary BASIC commands do not directly handle this graphics mode, so dedicated utilities or machine code programs are needed. An optional MP-1710 adapter provides eight colour output. The simple sound circuit produces single voice tones over three octaves. The computer provides a cassette interface, Centronics printer connection, video outputs and an expansion connector.

The Basic Master Jr. faced direct competition in Japan from machines such as the NEC PC-6001, which offered built-in colour and more sophisticated sound at the same list price. Today the MB-6885 illustrates the early Japanese market, when competing home computer families used different architectures and cassette tapes were still a common software medium.

Technické údaje / Specifications

Výrobce / Manufacturer: Hitachi, Ltd., Japonsko / Hitachi, Ltd., Japan

Model: MB-6885 Basic Master Jr.

Rok / Year: 1981

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač řady Basic Master Level 2 / 8-bit home computer in the Basic Master Level 2 family

CPU: Hitachi HD46800, kompatibilní Motorola 6800 / Motorola 6800 compatible

Takt CPU / CPU clock: Přibližně 0,75 MHz / Approximately 0.75 MHz

RAM: 16 KB RAM ve standardu, rozšiřitelná přibližně na 63,5 KB / 16 KB RAM standard, expandable to approximately 63.5 KB

ROM: Původně 16 KB ROM s monitorem a BASICem, u některých pozdějších rozšíření Turbo ROM přibližně 18 KB / Original 16 KB monitor and BASIC ROM, approximately 18 KB with some later Turbo ROM expansions

Operační systém / Operating system: Hitachi Level 2 kompatibilní BASIC a strojový monitor v ROM / Hitachi Level 2 compatible BASIC and machine code monitor in ROM

Video / Graphics: Text 32 × 24 znaků, semigrafika 64 × 48, monochromatická bitmapa 256 × 192. Barevný výstup v osmi barvách s volitelným adaptérem MP-1710. Jemná grafika vyžaduje zvláštní software / 32 × 24 text, 64 × 48 semigraphics, 256 × 192 monochrome bitmap, optional MP-1710 eight colour adapter. High resolution graphics requires special software

Zvuk / Sound: Jednohlasý interní zvuk, tři oktávy a pět druhů tónu / Single voice internal sound, three octaves and five tone settings

Média / Storage: Kazetový magnetofon, původní přenosová rychlost 300 baudů, u pozdější Turbo ROM přibližně 1200 baudů. Existovalo také volitelné disketové rozšíření / Cassette 300 baud, approximately 1200 baud with later Turbo ROM, optional floppy expansion

Rozhraní / Interfaces: Kazetové rozhraní, Centronics tiskárna, kompozitní monochromatické video, digitální RGB pro volitelný barevný adaptér, expanzní konektor / Cassette, Centronics printer, monochrome composite video, RGB output through optional colour adapter, expansion

Napájení / Power: Vestavěný zdroj pro japonskou síť AC 100 V, 50/60 Hz / Built-in power supply for Japanese AC 100 V mains, 50/60 Hz

Rozměry / Dimensions: Orientační rozměry počítače přibližně 395 × 327 × 97 mm, šířka × hloubka × výška, a hmotnost přibližně 4,5 kg. Přesné údaje se nepodařilo potvrdit dobovým katalogem, skutečný exemplář nebyl přeměřen / Approximate dimensions 395 × 327 × 97 mm, width × depth × height, weight about 4.5 kg. Not independently confirmed from a period catalogue

Původní cena / Original price: 89 800 JPY, původní japonská prodejní cena při uvedení na konci roku 1981 / Original Japanese launch list price ¥89,800 in late 1981

Náš exemplář / Our machine

Česky / Czech:

Můj Hitachi MB-6885 Basic Master Jr. přicestoval z Tokia funkční, ale mimořádně špinavý. Nejvíce práce proto nezabrala elektronika, nýbrž důkladné vyčištění. Klávesnici jsem celou rozebral, jednotlivé klávesy umyl a plastovou skříň po demontáži elektroniky důkladně ručně umyl. Současně jsem vyčistil vnitřní části počítače. Výsledkem je funkční stroj, který dnes vypadá téměř jako nový. Na fotografiích jsou zachycené i jednotlivé fáze rozebrání, čištění klávesnice a odkrytá elektronika.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Hitachi MB-6885 Basic Master Jr. arrived from Tokyo in working condition, but exceptionally dirty. The restoration was therefore mainly a thorough cleaning rather than an electronic repair. I completely dismantled the keyboard and washed the individual keycaps. After removing the electronics, I washed the plastic case thoroughly by hand and cleaned the interior as well. The computer remained fully functional and now looks almost new. The photographs include stages of dismantling, keyboard cleaning and views of the original electronic boards.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1235853.html

https://sts.kahaku.go.jp/sts/result.php?c=&city=&id=&org=&p=475&pref=&word=&y1=&y2=

https://www.retropctraditioner.net/devicelist.html

https://gitlab.com/retroabandon/hitachi-mb688x

https://kyucom.sblo.jp/article/190022882.html

https://oldcrap.org/2024/08/05/hitachi-mb-6885-basic-master-jr/

https://ver0.sakura.ne.jp/doc/mb6885info.html

https://www.1000bit.it/scheda.asp?id=981

Fotodokumentace / Photo documentation



Hitachi Basic Master Jr. MB-6885, funkční japonský počítač s CRT monitorem zobrazujícím barevný text / Hitachi Basic Master Jr. MB-6885, working Japanese computer with CRT monitor displaying colour text
Hitachi Basic Master Jr. MB-6885, kompletní počítačová jednotka s příslušenstvím při servisním zásahu / Hitachi Basic Master Jr. MB-6885, complete computer system and accessories during servicing
Hitachi Basic Master Jr. MB-6885, vyjmutá klávesnicová deska s klávesami a elektronikou / Hitachi Basic Master Jr. MB-6885, removed keyboard assembly with keys and electronics
Hitachi Basic Master Jr. MB-6885, dokumentační fotografie původní klávesnice při servisu / Hitachi Basic Master Jr. MB-6885, reference photograph of original keyboard during servicing
Hitachi Basic Master Jr. MB-6885, otevřená horní skříň počítače a prázdný prostor pro klávesnici / Hitachi Basic Master Jr. MB-6885, open upper case and empty keyboard compartment
Hitachi Basic Master Jr. MB-6885, detail elektroniky a původních integrovaných obvodů / Hitachi Basic Master Jr. MB-6885, close-up of electronics and original integrated circuits
Hitachi Basic Master Jr. MB-6885, spodní strana skříně s větracími otvory a identifikačními štítky / Hitachi Basic Master Jr. MB-6885, underside of case with ventilation openings and identification labels
Hitachi Basic Master Jr. MB-6885, původní čelní panel s vestavěnou klávesnicí a spínači / Hitachi Basic Master Jr. MB-6885, original front panel with integrated keyboard and switches
Hitachi Basic Master Jr. MB-6885, detail původní klávesnice s hranatými tlačítky / Hitachi Basic Master Jr. MB-6885, close-up of original keyboard with square keys
Hitachi Basic Master Jr. MB-6885, rozebraný počítač s vyjmutou klávesnicí a integrovanými obvody / Hitachi Basic Master Jr. MB-6885, disassembled computer with removed keyboard and chips
Hitachi Basic Master Jr. MB-6885, původní klávesnice a tištěná servisní dokumentace / Hitachi Basic Master Jr. MB-6885, original keyboard and printed service documentation
Hitachi Basic Master Jr. MB-6885, odhalená zelená systémová deska vedle odmontované skříně / Hitachi Basic Master Jr. MB-6885, exposed green system board beside removed housing
Hitachi Basic Master Jr. MB-6885, zadní panel s přepínači a konektory pro periferie / Hitachi Basic Master Jr. MB-6885, rear panel with switches and peripheral connectors
Hitachi Basic Master Jr. MB-6885, originální japonský výrobní štítek MB-6885 s napájecími údaji / Hitachi Basic Master Jr. MB-6885, original Japanese MB-6885 product label with power ratings
