Hitachi MB-6892 Basic Master Level 3 Mark 5

Hitachi MB-6892 BASIC Master Level 3 Mark 5 (1983), japonský osmibitový počítač s 64 KB RAM a programovatelným Image Generator / Hitachi MB-6892 BASIC Master Level 3 Mark 5 (1983), Japanese eight-bit computer with 64 KB RAM and programmable Image Generator
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Rok 1983. Počítače už dávno nejsou jen výsadou nadšených techniků a na japonském trhu se o zákazníka přetahují NEC, Sharp, Fujitsu i Hitachi. Společnost, která roku 1978 odstartovala éru BASIC Masteru, přichází s posledním velkým vývojovým stupněm původní řady Level 3. Hitachi MB-6892 BASIC Master Level 3 Mark 5 bylo uvedeno 21. dubna 1983 za 118 000 jenů. Ve srovnání s MB-6890 z roku 1980 za 298 000 jenů jde o pozoruhodný vývoj. Novější model je levnější než polovina svého předchůdce, přitom má více paměti a v základní výbavě funkce, které dříve vyžadovaly příslušenství. V roce 1984 následovala ještě drobná revize MB-6892A, ale Mark 5 zůstává závěrečným velkým modelem této větve.

Základní koncepce se neměnila. Uvnitř dál pracuje osmibitový procesor rodiny Motorola 6809 přibližně na 1 MHz, systém používá Level 3 BASIC a zůstává kompatibilní se softwarem pro předchozí Level 3. Důležité je, že nejde o další generaci MSX a už vůbec ne o klon Apple II, byť se při pohledu na velkou základní desku s rozšiřujícími pozicemi nabízí srovnání. Hitachi ponechalo vlastní architekturu, ale přepracovalo její fyzické uspořádání. Základní RAM vzrostla z 32 na 64 KB a volitelný interní modul MP-9764 mohl přidat dalších 64 KB, tedy až 128 KB celkem. Systémová ROM obsahovala přibližně 24 KB programu včetně BASICu. Část paměťového prostoru sdílely také obrazové funkce, takže skutečně volná paměť závisela na grafickém režimu a konfiguraci.

Největší novinkou Mark 5 byl Image Generator, zkráceně IG. Šlo o programovatelný generátor znaků, blízký tomu, co u jiných osmibitů známe jako PCG. Uživatel si mohl nadefinovat vlastní obrazce a přepisovat podobu až 256 znaků, místo aby se spokojil s pevnou znakovou sadou. Jednotlivé znaky byly tvořené maticí 8 × 8 bodů a IG dovoloval práci s jejich barevným vzhledem. To výrazně pomáhalo hrám, pohyblivým objektům a působivějším obrazovkám. Původní Level 3 měl už kvalitní barevné režimy až 640 × 200 bodů, ale u tohoto rozlišení nešlo o osm samostatně volitelných barev pro každý jednotlivý pixel. Některá barevná omezení vycházela z uspořádání grafické paměti. Právě programovatelné znaky nabízely další cestu, jak z hardwaru dostat víc.

Důležitou roli hraje také BASIC a jeho grafické příkazy. Například NEWON7 vybírá vysoké grafické rozlišení 640 × 200 při nastavení šířky 80 znaků. Občas se vykládá jako způsob přepnutí na padesát textových řádků, ale technicky jde o volbu obrazového režimu, nikoli prosté zdvojnásobení počtu textových řádků. Příbuzné varianty NEWON3, NEWON11 a NEWON15 vybírají jiná uspořádání znaků a grafiky. Z hlediska historického hraní je podstatné, že některé programy očekávají konkrétní režim už před načtením z kazety. Samotná rychlost či správný kabel tedy ještě nezaručují, že se program správně vykreslí.

Na první pohled je Mark 5 příbuzným MB-6890, přesto se změnil design. Místo starší bílošedé klávesnice s oranžovou linkou vidíme novou hnědobéžovou kombinaci, výraznou opěrku před zápěstím a přehlednější přední panel. Vypínač už není schovaný pod výklopným krytem a zadní regulace hlasitosti i rozložení konektorů odpovídají nové konstrukci. Přepínání japonských znaků hiragana a katakana zůstalo zachováno. Na zadní straně najdeme konektory magnetofonu, světelného pera, monochromatického a digitálního RGB monitoru, tiskárny i rozšiřující pozice. Oproti MB-6890 už zde chybí samostatný kompozitní videovýstup, což musí majitel respektovat při výběru vhodného monitoru nebo převodníku.

Nový počítač nebyl jen o hrách. Přibalovaný tabulkový program BMCALC ukazoval ambice pro domácí a kancelářskou práci, vznikly nástroje pro využití IG a nadále šlo připojit disketové systémy, komunikační karty nebo volitelnou zvukovou desku PSG. K dispozici byla i rozšiřující procesorová karta MP-1600 se šestnáctibitovým procesorem. Mark 5 tak nabízel zajímavou kombinaci kompatibility, možnosti růstu a mnohem dostupnější ceny. V dubnu 1983 už ale zákazníci vybírali z velkého množství různých japonských počítačů a blížil se nástup nových standardů. Mark 5 uzavřel jednu pozoruhodnou kapitolu, kterou Hitachi začalo v roce 1978 prvním BASIC Masterem.

English / Anglicky:

The year is 1983. Personal computers are no longer the preserve of dedicated electronics enthusiasts, and NEC, Sharp, Fujitsu and Hitachi are competing intensely for the Japanese market. The company that introduced the original BASIC Master in 1978 now unveils the final major development of its Level 3 line. The Hitachi MB-6892 BASIC Master Level 3 Mark 5 went on sale on 21 April 1983 at ¥118,000. Compared with the ¥298,000 MB-6890 of 1980, this is a remarkable change. The newer machine costs less than half as much yet provides additional memory and features that were previously optional. A minor MB-6892A revision followed in 1984, but the Mark 5 remains the last major model of this branch.

The overall concept stayed familiar. An eight-bit Motorola 6809-family processor runs at approximately 1 MHz, the machine uses Level 3 BASIC and compatibility with the earlier Level 3 systems was retained. It is neither a new MSX generation nor an Apple II clone, although the extensive motherboard and expansion facilities make the comparison tempting. Hitachi retained its proprietary architecture but redesigned the physical layout. Standard RAM doubled from 32 KB to 64 KB, and the optional internal MP-9764 module could add a further 64 KB for 128 KB total. System ROM occupied approximately 24 KB, including the BASIC interpreter. The amount of memory available for programs depended in part on the display configuration because graphics also consumed memory resources.

The most important new feature was the Image Generator, or IG. This was a programmable character generator, comparable with the PCG hardware used in some other eight-bit computers. Instead of relying entirely on a fixed character set, users could redefine up to 256 character patterns. Each pattern was based on an 8 × 8 dot matrix and could be given a more sophisticated colour appearance. Games, moving objects and illustrated screens benefited considerably. The original Level 3 had already offered coloured graphics up to 640 × 200 pixels, but that did not mean eight freely selectable colours for each separate pixel at the highest resolution. The memory architecture imposed restrictions on the arrangement of colours. The programmable character generator gave developers another useful way to improve visual results.

BASIC and its display commands were also central to everyday use. For example, NEWON7 selects a 640 × 200 high-resolution graphics mode with an 80-column display configuration. It is sometimes described as a way to obtain fifty text lines, but technically it changes the display mode rather than simply doubling the number of ordinary text rows. Related NEWON3, NEWON11 and NEWON15 settings select other combinations of text width and graphics. For software preservation this matters: certain cassette programs expect the machine to be in the correct screen mode before loading. Having a correctly connected recorder or a suitable WAV file alone is not always enough.

At first sight the Mark 5 is clearly related to the MB-6890, yet its styling changed noticeably. The earlier machine's pale keyboard and orange trim gave way to a beige and brown colour scheme, a broad front wrist rest and a simpler control panel. The power switch was no longer concealed beneath a hinged cover, while the rear volume control and socket arrangement reflected the revised design. Switching between Japanese hiragana and katakana input remained possible. At the back were connections for cassette, light pen, monochrome monitor, digital RGB, printer and expansion hardware. Unlike the MB-6890, the Mark 5 no longer provided the separate composite video output. This affects the choice of suitable vintage monitors or converters.

The machine was not merely intended for games. BMCALC spreadsheet software demonstrated its usefulness for home and office tasks, additional tools exploited the new IG features, and floppy drives, communications boards and optional PSG sound expansion remained available. Hitachi also offered the MP-1600 sixteen-bit processor expansion card. The result combined software continuity, considerable expansion potential and a far lower introductory price. By April 1983 the Japanese computer market had become far more crowded, and new industry standards were approaching. The Mark 5 closed an important chapter that Hitachi had started with the first BASIC Master in 1978.

Technické údaje / Specifications

Výrobce / Manufacturer: Hitachi, Ltd., Japonsko / Hitachi, Ltd., Japan

Model: MB-6892 Basic Master Level 3 Mark 5

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový rozšiřitelný osobní počítač BASIC Master Level 3 Mark 5, poslední velká generace řady / Expandable eight-bit BASIC Master Level 3 Mark 5 personal computer, final major revision of the series

CPU: Motorola 6809 kompatibilní osmibitový procesor, varianta Hitachi / Motorola 6809-compatible eight-bit processor, Hitachi implementation

Takt CPU / CPU clock: Přibližně 1 MHz / Approximately 1 MHz

RAM: 64 KB RAM standardně, rozšíření na 128 KB interním modulem MP-9764, paměť pro IG a barvy / 64 KB standard RAM, expandable to 128 KB with internal MP-9764 module, IG and colour memory

ROM: Přibližně 24 KB systémové ROM s Level 3 BASICem, programovatelná znaková paměť IG / Approximately 24 KB system ROM with Level 3 BASIC and programmable IG character memory

Operační systém / Operating system: Hitachi Level 3 BASIC a monitor v ROM, grafické příkazy NEWON7 a příbuzné, programy BASIC i strojový kód / Hitachi Level 3 BASIC and system monitor in ROM, NEWON7 and related display commands, BASIC and machine-language programs

Video / Graphics: Text 40 nebo 80 znaků na řádek, režimy až 640 × 200 bodů s omezeními barev, 8 barev, programovatelný IG pro 256 znaků po 8 × 8 bodech, bez samostatného kompozitního výstupu / 40 or 80 text columns, graphics up to 640 × 200 with colour restrictions, 8 colours, programmable IG for 256 characters of 8 × 8 dots, no separate composite video output

Zvuk / Sound: Vestavěný softwarově řízený reproduktor, volitelná rozšiřující karta PSG / Built-in software-controlled speaker, optional PSG sound expansion card

Média / Storage: Kazetový magnetofon přibližně 600 baudů, možnost načítat WAV přes DIN, volitelné externí diskety / Cassette recorder at approximately 600 baud, WAV loading through DIN possible, optional external floppy drives

Rozhraní / Interfaces: 6 rozšiřujících slotů, paralelní tiskárna, RS-232C, digitální RGB, monochromatický monitor, světelné pero, magnetofon, regulace hlasitosti, bez samostatného kompozitního video konektoru / Six expansion slots, parallel printer, RS-232C, digital RGB, monochrome monitor, light pen, cassette, volume adjustment, no dedicated composite video connector

Napájení / Power: Vestavěný síťový zdroj pro japonskou síť 100 V AC / Built-in mains power supply for Japanese 100 V AC

Původní cena / Original price: 21. dubna 1983, Japonsko, 118 000 jenů / 21 April 1983, Japan, ¥118,000

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám Hitachi MB-6892 Level 3 Mark 5 z roku 1983 i jeho předchůdce MB-6890. Na společných fotografiích je dobře vidět přepracovaná klávesnice, hnědé klávesy, opěrka zápěstí i nové uspořádání elektroniky. Uvnitř je rozsáhlá základní deska s řadou rozšiřujících slotů.

Na Mark 5 si také hraji. Programy si připravuji jako zvukové soubory WAV a přes vhodný kabel je přehrávám z notebooku do kazetového DIN konektoru. Podle programu používám příkaz NEWON7, pro strojový kód LOADM"",,R a pro BASIC LOAD"",R. Načítání obvykle trvá tři až deset minut. Notebook tak docela přesvědčivě zastoupí starý kazetový magnetofon. 🙂

Fotografie zachycují oba modely vedle sebe, zapnutý MZ-6892 s monitorem i jeho vnitřní konstrukci. Spolu s MB-6880 a MB-6881 mám ve sbírce čtyři generace řady BASIC Master.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My collection includes the 1983 Hitachi MB-6892 Level 3 Mark 5 and its predecessor, the MB-6890. The comparison photographs clearly show the redesigned keyboard, brown keys, wrist rest and revised internal layout. Inside is a large motherboard with numerous expansion positions.

I also use the Mark 5 to play games. I prepare programs as WAV audio files and play them from a notebook into the computer's cassette DIN port with a suitable cable. Depending on the program I use NEWON7, LOADM"",,R for machine-code software and LOAD"",R for BASIC. Loading usually takes three to ten minutes. The modern notebook makes a surprisingly good stand-in for the original cassette recorder. 🙂

The gallery shows both models together, the working MB-6892 with its monitor and its internal construction. Alongside my MB-6880 and MB-6881, these machines represent four generations of the BASIC Master family.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1669811.html

https://www.retropctraditioner.net/devicelist.html

https://asakita.net/kabekin/2020/04/17877.html

https://asakita.net/kabekin/2014/10/9230.html

https://www.emutopia.com/index.php/emulators/item/338-hitachi-basic-master/1619-mark-5-emulator

https://randoc.wordpress.com/2021/04/02/hitachi-basic-master-family/

https://asakita.net/kabekin/2021/12/22118.html

https://greendeepforest.com/?p=2232

https://mbs1model20.jimdosite.com/実用・ユーティリティ類/

Fotodokumentace / Photo documentation

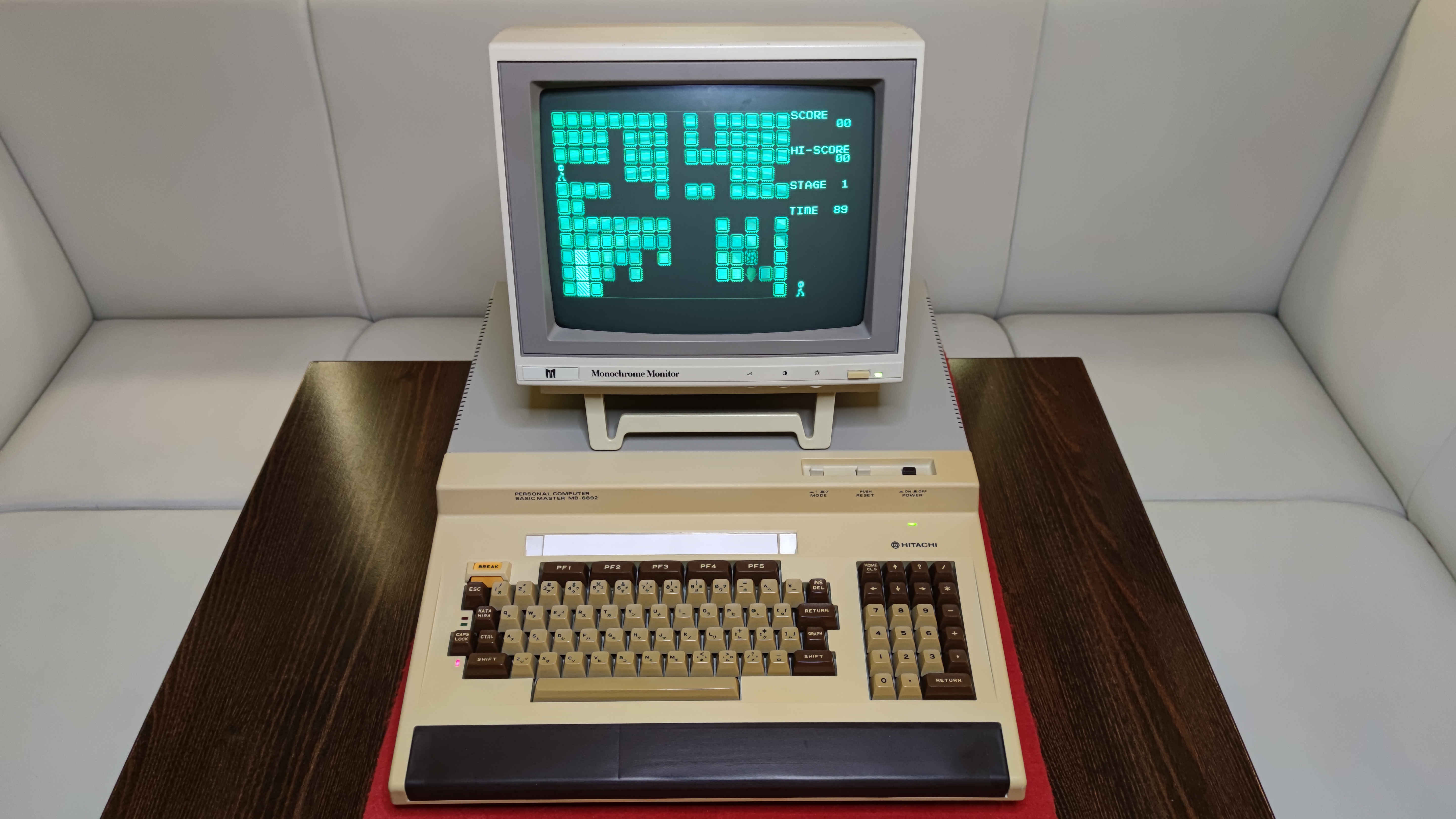

Hitachi MB-6892 BASIC Master Level 3 Mark 5 (1983) při provozu s monitorem a tyrkysovou grafikou z programu / Hitachi MB-6892 BASIC Master Level 3 Mark 5 (1983) operating with monitor and turquoise program graphics
Hitachi MB-6892 Level 3 Mark 5, pohled z druhé strany na monochromatický monitor, širokou skříň a klávesnici / Hitachi MB-6892 Level 3 Mark 5, opposite angled view of monochrome monitor, wide cabinet and keyboard
Pohled shora na Hitachi MB-6890 vlevo a MB-6892 Mark 5 vpravo, rozdílná klávesnice a tvar krytu / Overhead view of Hitachi MB-6890 on the left and MB-6892 Mark 5 on the right, comparing keyboard and enclosure designs
Hitachi MB-6892 BASIC Master Level 3 Mark 5, pohled shora na klávesnici s numerickým blokem, rozměrný kryt a opěrku zápěstí / Hitachi MB-6892 BASIC Master Level 3 Mark 5, top view of keyboard with numeric keypad, large rear cover and wrist rest
Hitachi MB-6892 Mark 5, šikmý pohled zepředu na funkční klávesy, numerickou část a šedý horní kryt / Hitachi MB-6892 Mark 5, diagonal front view of function keys, numeric keypad and grey upper enclosure
Hitachi MB-6892 Mark 5, zadní panel s rozšiřujícími sloty, tiskárnovým konektorem, dalšími porty a japonským štítkem / Hitachi MB-6892 Mark 5, rear panel with expansion slot covers, printer connector, other interfaces and Japanese rating plate
Hitachi MB-6892 Mark 5 rozebraný pro dokumentaci, přední část s klávesnicí a odkrytý zadní prostor elektroniky / Hitachi MB-6892 Mark 5 opened for documentation, front keyboard section and exposed rear electronics compartment
Hitachi MB-6892 Mark 5, oddělené díly horní skříně a vyjmutá klávesnice při fotografování vnitřní konstrukce / Hitachi MB-6892 Mark 5, separated upper housing parts and removed keyboard during documentation of the internal construction
Hitachi MB-6892 Mark 5, vyjmutá deska elektroniky vedle otevřené skříně, zadní sloty a stínicí plech / Hitachi MB-6892 Mark 5, removed circuit board beside open enclosure, expansion slots and metal shielding
Hitachi MB-6892 Mark 5, šikmý čelní pohled na monitor s grafikou, hnědou klávesnici a přední opěrku zápěstí / Hitachi MB-6892 Mark 5, angled front view of graphics on monitor, brown keyboard and front wrist rest
Srovnání našich Hitachi MB-6890 Level 3 (1980) vlevo a MB-6892 Mark 5 (1983) vpravo, oba se zapnutými monitory / Comparison of our Hitachi MB-6890 Level 3 (1980) on the left and MB-6892 Mark 5 (1983) on the right, both with active monitors
Hitachi MB-6892 Mark 5, detail japonské klávesnice s hnědými funkčními tlačítky a výměnným popisovým páskem / Hitachi MB-6892 Mark 5, close-up of Japanese keyboard with brown function keys and replaceable function-label strip
Hitachi MB-6892, boční šikmý pohled na větrací otvory, hnědou klávesnici a opěrku před zápěstím / Hitachi MB-6892, angled side view of ventilation slots, brown keyboard and front wrist rest
Hitachi MB-6892 Level 3 Mark 5, čelní detail původní klávesnice, předního panelu a nápisu HITACHI / Hitachi MB-6892 Level 3 Mark 5, front close-up of original keyboard, control panel and HITACHI lettering
Hitachi MB-6892, detail původního japonského výrobního štítku s označením MB-6892 a napájením 100 V AC / Hitachi MB-6892, close-up of original Japanese maker's label identifying MB-6892 and 100 V AC supply
Hitachi MB-6892, vnitřní uspořádání skříně se zdrojem, kabeláží, rozšiřujícími sloty a kovovým krytem desky / Hitachi MB-6892, internal layout with power supply, cabling, expansion connectors and metal board shield
Hitachi MB-6892, velká přepracovaná základní deska s množstvím integrovaných obvodů a šesti modrými rozšiřujícími pozicemi / Hitachi MB-6892, large redesigned motherboard with many integrated circuits and six blue expansion connectors
Hitachi MB-6892 Basic Master Level 3 Mark 5, detail velkých integrovaných obvodů na původní základní desce / Hitachi MB-6892 Basic Master Level 3 Mark 5, close-up of large integrated circuits on original motherboard
