Hitachi MB-H1

Hitachi MB-H1 (1983), japonský domácí počítač MSX1 první revize v barvě Elegant Almond / Hitachi MB-H1 (1983), first-revision Japanese MSX1 home computer in Elegant Almond finish
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Když v roce 1983 začali japonští výrobci představovat své první počítače standardu MSX, společnost Hitachi přišla s modelem, který vypadal, jako by chtěl přesvědčit zákazníka, že počítač lze jednoduše vzít do ruky a odejít. Hitachi MB-H1, někdy označovaný také H1, se začal prodávat v Japonsku 21. listopadu 1983 za 62 800 jenů. Měl rozměry přibližně formátu A4 a z přední části pod klávesnicí šlo vysunout praktické madlo. Přenosnost byla hlavním motivem reklamy. Na dobových snímcích jej nosily děti nebo se pohodlně vešel do kufříku. Výrobce to nebyl ledajaký. Hitachi vyvíjelo vlastní počítače Basic Master už od sedmdesátých let, takže MB-H1 nepředstavoval jeho první zkušenost s domácí výpočetní technikou, ale vstup do nového společného standardu.

Jenže přenosnost měla jeden drobný háček, vážící zhruba 1,6 kilogramu. Samotný počítač měl přibližně 1,95 kg, ale bez samostatného těžkého napájecího zdroje byl k ničemu. Baterii totiž neměl. Šedý zdroj bylo možné pro přenášení mechanicky upevnit k zadní části počítače. Zajímavé je, že při jeho připevnění zůstaly zakryté konektory tiskárny, kompozitního videa a analogového zvukového výstupu. Chce-li uživatel tyto zadní konektory používat, musí napájecí kostku mechanicky odpojit od skříně a postavit ji vedle počítače. Napájecí kabel vede do konektoru na levém boku a zůstává zapojený. Přicvaknutí zdroje samo o sobě počítač elektricky neblokuje, takže se sestava může zapnout i v přenosné poloze. V této konfiguraci však zůstává přístupný pouze televizní RF výstup na levém boku, nikoli zadní kompozitní video. Při zapojení monitoru přes kompozitní výstup tedy nejde o vypínání počítače, nýbrž o čistě mechanickou překážku. Vypínač je pouze na napájecím zdroji, samotná hlavní jednotka jej nemá. To vše působí trochu jako návrh od designéra, kterému technici nestihli odporovat.

První revize se vyznačovala ještě jednou zvláštností. Kurzorové klávesy neležely v obvyklém kříži, ale v nezvyklém zalomeném uspořádání. Na psaní BASICu se s tím člověk ještě smířil, při hrách to bylo podstatně méně pohodlné. V průběhu roku 1984 Hitachi rozmístění změnilo na běžnější křížové. Zároveň se měnily některé konstrukční detaily madla. MB-H1 se nabízel ve světlé barevné variantě Elegant Almond a v nápadnější vínově červené Trad Red. Světlá první revize proto představuje hezkou ukázku původního, velmi svébytného návrhu.

Pod skříní nešlo o žádný exotický počítač. MSX byl standard vytvořený společnostmi Microsoft a ASCII, aby bylo možné používat stejný software na počítačích od různých výrobců. Hitachi použilo procesor Sharp LH0080A kompatibilní se Z80A, běžící přibližně na 3,58 MHz, s 32 KB RAM a oddělenými 16 KB obrazové paměti. Grafický obvod Texas Instruments TMS9918A zvládal rozlišení 256 × 192 bodů, paletu šestnácti barev a hardwarové sprity. Zvuk obstarával General Instrument AY-3-8910 se třemi tónovými kanály a šumovým generátorem. Na pravé straně se nacházel originální třístupňový přepínač rychlosti, díky kterému bylo možné hry či výukové programy zpomalit, aniž by je člověk musel programově upravovat.

Hitachi se však nespoléhalo jen na samotný MSX BASIC. V přídavné ROM připravilo vlastní úvodní nabídku, z níž se dal spustit BASIC, monitor strojového kódu, vysvětlení práce s cartridgemi, jednoduchý kreslicí program Sketch nebo hudební Sound Play, který proměnil klávesnici v malý hudební nástroj. To bylo příjemné zvlášť pro začátečníky, kteří si díky tomu mohli něco vyzkoušet hned po zakoupení stroje. Dva sloty na cartridge otevíraly cestu k hrám i rozšířením, nechyběl kazetový konektor, dva porty ovladačů a připojení tiskárny. Některé zvláštní zakázkové konfigurace pro podnikové použití mohly dostat také další RAM. Nejde je však zaměňovat se standardním domácím MB-H1.

Hitachi plánovalo také evropsky orientovaný model MB-H80 s větší pamětí, avšak zůstalo pouze u oznámení a předvedení. Běžný MB-H1 byl výrobkem pro japonský trh a evropská prodejní verze tohoto modelu nevznikla. Vedle Sony, Sanya a Panasonicu je dnes tento Hitachi mnohem méně známý, přesto v sobě spojuje vše, co činí počátky MSX zajímavými. Společný technický základ, originální programy výrobce, nezvyklou klávesnici a design, který chtěl předběhnout dobu. K přenosnému počítači mu sice stále chyběly baterie a obrazovka, ale jako sběratelská vzpomínka na japonskou představivost roku 1983 funguje skvěle. 🙂

English / Anglicky:

When Japanese manufacturers began launching their first MSX computers in 1983, Hitachi produced a machine that seemed determined to persuade its owner that a computer could simply be picked up and carried away. The Hitachi MB-H1, also known as the H1, went on sale in Japan on 21 November 1983 at ¥62,800. Its compact main unit was roughly the size of an A4 sheet of paper, with a carrying handle that slid out beneath the front of the keyboard. Portability dominated the advertising. Period photographs showed children carrying the computer or slipping it into a briefcase. Hitachi was no newcomer to personal computing. Its Basic Master family dated back to the late 1970s, and the MB-H1 marked the company's entrance into the new shared MSX platform.

There was, however, one minor problem with this portable dream, weighing approximately 1.6 kilograms. The main computer weighed about 1.95 kg, but its substantial separate power supply was essential. There was no battery. For transport, the grey power unit could be secured mechanically to the back of the computer. Attaching it created an extraordinary compromise: the printer, composite video and analogue audio connectors were covered. To use the rear connectors, the power brick must be detached mechanically from the case and placed alongside the computer. Its power cable connects to the left side and can remain plugged in. Attaching the power unit does not electrically prevent the computer from running, but it physically blocks the rear composite video and other connectors. The RF television output on the left side remains accessible. A monitor relying on the rear composite connector therefore loses its usable connection in the carrying configuration. The power switch is located on the power unit itself, not on the main computer. It is the kind of arrangement that makes the modern collector wonder whether the industrial designer and the engineers ever argued about it.

The original revision introduced another curious decision. Instead of the familiar cross-shaped arrow keys, cursor movement was controlled through an awkward bent arrangement. It was tolerable for BASIC programming but less convenient for games. During 1984, Hitachi revised the keyboard to use a conventional directional cross and also made some changes around the carrying handle. The MB-H1 appeared in the pale Elegant Almond finish and the more striking wine-red Trad Red colour. The early almond version is an especially good illustration of the first, uncompromising design.

Under the housing, the MB-H1 was a genuine MSX1 computer rather than an exotic proprietary system. MSX was a joint initiative associated with Microsoft and ASCII, intended to make the same software usable across computers from different manufacturers. Hitachi fitted a Sharp LH0080A, compatible with the Z80A, operating at approximately 3.58 MHz, together with 32 KB of main RAM and 16 KB of video RAM. A Texas Instruments TMS9918A handled the 256 × 192 pixel graphics, sixteen-colour palette and hardware sprites. Sound came from the General Instrument AY-3-8910, which provided three tone channels and a noise generator. A distinctive three-position speed switch on the right side could slow down games or educational software without having to modify the programs themselves.

Hitachi did not rely on MSX BASIC alone. An additional ROM contained an introductory menu offering BASIC, a machine language monitor, guidance for ROM cartridges, the Sketch drawing program and Sound Play, a music application that turned the keyboard into a simple instrument. This was a welcoming approach for beginners who wanted to try their new computer immediately. Two cartridge slots provided access to software and expansions, while cassette, printer and dual controller interfaces supported more conventional use. Some specially ordered business configurations could also include extra RAM, but these should not be confused with the standard home model.

Hitachi later planned a European-oriented machine, the MB-H80, with more memory, but it was never commercially released. The ordinary MB-H1 was built for Japan rather than offered as a European retail version. Compared with the better-known MSX machines from Sony, Sanyo and Panasonic, this Hitachi is an unusual sight today. Yet it captures the appeal of early MSX perfectly: a shared software architecture combined with highly individual manufacturer software, an eccentric keyboard and a design that aimed to anticipate the future. It still lacked its own display and batteries, but as a collectible reminder of Japanese ingenuity in 1983, it is remarkably appealing.

Technické údaje / Specifications

Výrobce / Manufacturer: Hitachi, Ltd., Japonsko / Hitachi, Ltd., Japan

Model: MB-H1

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač MSX1, první model MSX od Hitachi / Eight-bit MSX1 home computer, Hitachi's first MSX model

CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Z80A / Sharp LH0080A, eight-bit Z80A compatible processor

Takt CPU / CPU clock: Standardně 3,579545 MHz, třístupňový přepínač rychlosti na pravé straně / Normally 3.579545 MHz, three-position speed switch on the right side

RAM: 32 KB hlavní RAM, 16 KB VRAM, speciální podnikové konfigurace mohly mít další paměť / 32 KB main RAM, 16 KB VRAM, special business configurations could include additional memory

ROM: 32 KB MSX BIOS a BASIC, dalších 8 KB firmwaru Hitachi se systémovým průvodcem, monitorem, Sketch a Sound Play / 32 KB MSX BIOS and BASIC, additional 8 KB Hitachi firmware with guide, monitor, Sketch and Sound Play

Operační systém / Operating system: MSX BIOS a MSX BASIC 1.0 v ROM, vlastní spouštěcí nabídka Hitachi / MSX BIOS and MSX BASIC 1.0 in ROM, proprietary Hitachi startup menu

Video / Graphics: Texas Instruments TMS9918A, 256 × 192 bodů, paleta 16 barev, až 32 hardwarových spritů, maximálně 4 na řádku / Texas Instruments TMS9918A, 256 × 192 pixels, 16-colour palette, up to 32 hardware sprites, maximum 4 per scanline

Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a generátor šumu / General Instrument AY-3-8910, three tone channels and noise generator

Média / Storage: Dva sloty MSX cartridge, externí kazetový magnetofon, možná disketová rozšíření / Two MSX cartridge slots, external cassette recorder, optional floppy expansions

Rozhraní / Interfaces: 2 sloty MSX cartridge, 2 porty ovladačů, kazetový magnetofon, Centronics tiskárna, televizní RF, kompozitní video, analogový audio výstup. Připevněný zdroj zakrývá zadní porty tiskárny, kompozitního videa a zvuku, levý RF výstup zůstává přístupný / 2 MSX cartridge slots, 2 controller ports, cassette, Centronics printer, RF television, composite video, analogue audio output. Attached PSU covers rear printer, composite video and audio connectors, left-side RF output remains accessible

Napájení / Power: Originální samostatný napájecí modul, mechanicky připevnitelný pro přenášení, připojený kabelem z boku. Bez baterie, vypínač na zdroji / Separate original power unit, attachable for transport and connected by side cable. No battery, power switch on PSU

Původní cena / Original price: Japonsko, uvedení 21. listopadu 1983, 62 800 jenů / Japan, launched 21 November 1983 at 62,800 yen

Náš exemplář / Our machine

Česky / Czech:

Můj Hitachi MB-H1 je světlá varianta Elegant Almond z první revize, se zvláštním původním rozložením kurzorových kláves. Mám rád jeho kompaktní japonský design i výsuvné přepravní madlo.

Nejzajímavější je odnímatelný externí napájecí zdroj. Pro přenášení se přichytí přímo k počítači, zároveň však zakryje tiskárnový port a kompozitní video i zvukový výstup. Na fotografiích ukazuji obě polohy. S připevněným zdrojem monitor přes kompozitní kabel hlásí NO SIGNAL, po oddělení zdroje už je konektor přístupný a obraz funguje. Samotné napájení přitom funguje v obou polohách.

Další fotografie dokumentují klávesnici, konektory a zachovalou konstrukci tohoto neobvyklého MSX. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Hitachi MB-H1 is the pale Elegant Almond variant of the first revision, with its unusual original cursor-key layout. I particularly like its compact Japanese design and retractable carrying handle.

The detachable external power supply is its most memorable feature. It can be clipped to the computer for transport, but then covers the printer port, composite video and audio connectors. My photographs show both arrangements. With the supply attached, a monitor using the composite connection shows NO SIGNAL because the socket is inaccessible. Once the supply is detached, the connection works normally. The computer itself can receive power in either position.

Other photographs document the keyboard, connectors and preserved construction of this unusual MSX system. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.hitachihyoron.com/jp/pdf/1984/01/1984_01_07.pdf

https://www.msx.org/wiki/Hitachi_MB-H1

https://akiba-pc.watch.impress.co.jp/docs/column/retrosoft/1061988.html

https://www.retropctraditioner.net/devicelist.html

https://sts.kahaku.go.jp/sts/detail.php?no=102090041193

https://generation-msx.nl/hardware/hitachi/hitachi-mb-h1-humanicatio/231

https://www.msx.org/wiki/Hitachi_MB-H80

https://download.file-hunter.com/Manuals/h1_hitachi_manual.pdf

Fotodokumentace / Photo documentation

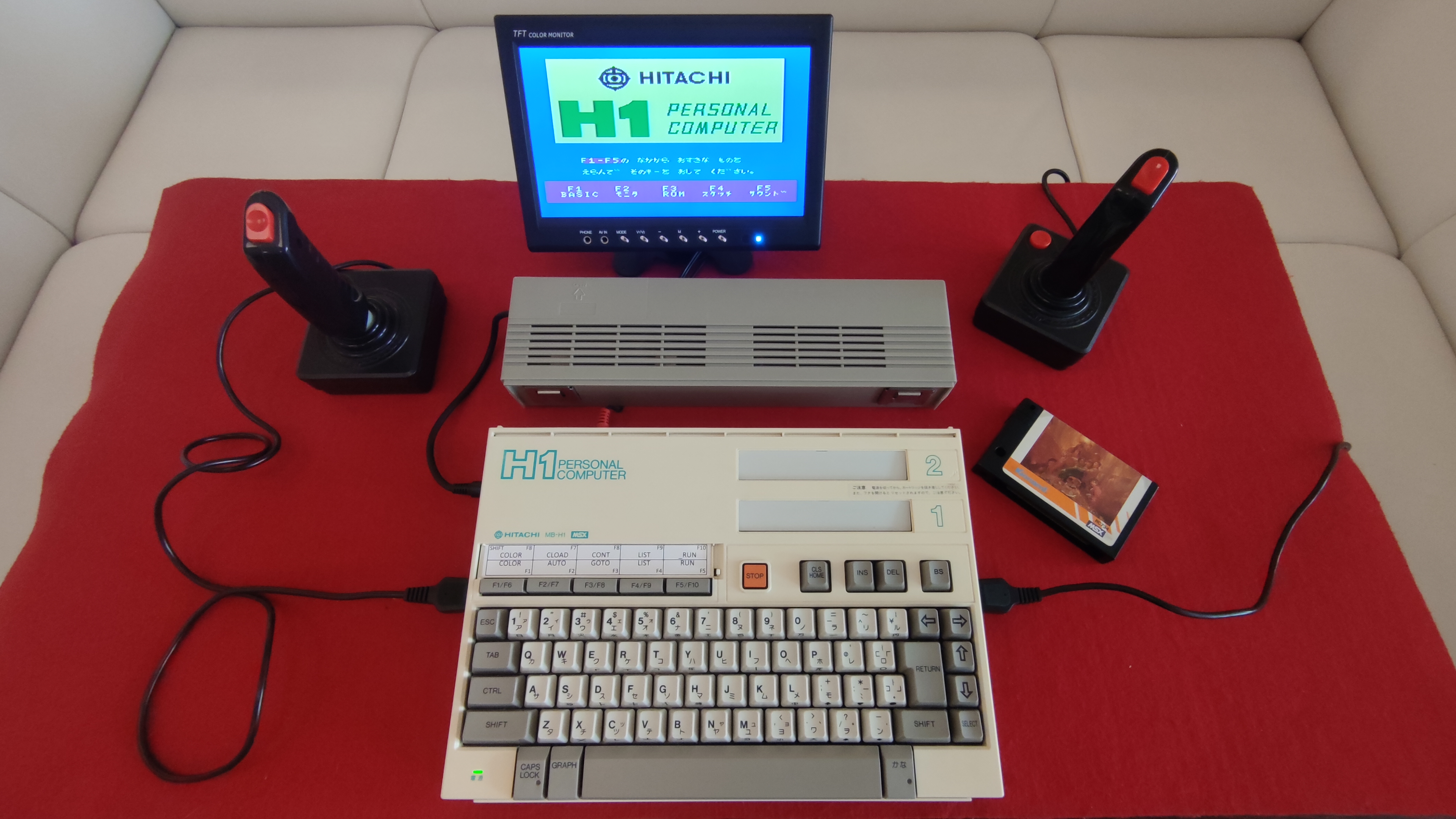

Hitachi MB-H1 ve světlém provedení Elegant Almond se zapnutým monitorem a dvěma joysticky / Hitachi MB-H1 in pale Elegant Almond finish with powered monitor and two joysticks
Čelní pohled na Hitachi MB-H1 Elegant Almond s monitorem zobrazujícím úvodní obrazovku a dvěma joysticky / Front view of Hitachi MB-H1 Elegant Almond with startup screen on monitor and two joysticks
Pravý boční profil Hitachi MB-H1 Elegant Almond z japonského aukčního inzerátu, detail konektorů / Right side of Hitachi MB-H1 Elegant Almond from a Japanese auction listing showing interface sockets
Hitachi MB-H1 MSX1 (1983), fotografie z japonské prodejní inzerce dokumentující původní model / Hitachi MB-H1 MSX1 (1983), Japanese sale listing photograph documenting the original model
Hitachi MB-H1, detailní obrazová dokumentace počítače převzatá z japonského aukčního inzerátu / Hitachi MB-H1, detailed pictorial documentation of the computer from a Japanese auction listing
Hitachi MB-H1, doplňující snímek první generace MSX Hitachi z japonské aukční dokumentace / Hitachi MB-H1, supplementary image of Hitachi's first MSX generation from Japanese auction documentation
Hitachi MB-H1 (1983), doplňující archivní vyobrazení japonského počítače standardu MSX1 / Hitachi MB-H1 (1983), supplementary archived illustration of the Japanese MSX1 computer
Hitachi MB-H1 (1983), první revize Elegant Almond s přicvaknutým šedým napájecím zdrojem pro přenášení, malý monitor ukazuje NO SIGNAL kvůli nedostupnému zadnímu video výstupu / Hitachi MB-H1 (1983), first-revision Elegant Almond with grey power supply attached for carrying, small monitor shows NO SIGNAL because the rear video connector is inaccessible
Hitachi MB-H1, náš exemplář první revize s neobvyklým uspořádáním směrových kláves / Hitachi MB-H1, our first-revision specimen with the unusual directional key arrangement
Hitachi MB-H1, další obrazový podklad z původní japonské aukční nabídky / Hitachi MB-H1, another reference image from the original Japanese auction listing
Hitachi MB-H1 Elegant Almond, archivní fotografie zveřejněná při japonské aukční nabídce / Hitachi MB-H1 Elegant Almond, archived image published with a Japanese auction offer
Detail světlého panelu Hitachi MB-H1 se dvěma pozicemi označenými modrými číslicemi 1 a 2 a japonským textem / Close-up of a pale Hitachi MB-H1 panel with two positions marked by blue numbers 1 and 2 and Japanese lettering
Hitachi MB-H1 Elegant Almond, závěrečný snímek série osmi fotografií z japonského aukčního portálu / Hitachi MB-H1 Elegant Almond, final image in the eight-photo Japanese auction series
Hitachi MB-H1, další archivní obrazový materiál věnovaný originálnímu japonskému domácímu počítači / Hitachi MB-H1, additional archival visual material documenting the original Japanese home computer
