Hitachi MB-H3

Země / Country:
Japonsko / Japan
Rok / Year:
1985
Česky / Czech:
Rok 1985 byl pro svět domácích počítačů MSX zásadní. První generace už sjednotila programové prostředí mnoha japonských i evropských výrobců, ale uživatelé stále chtěli lepší grafiku, pohodlnější práci a něco víc než jen další osmibit s BASICem. Hitachi odpovědělo modelem MB-H3, prvním vlastním počítačem standardu MSX2. Veřejnosti jej ukázalo na Japan Electronics Show v říjnu 1985 a na japonský trh uvedlo za 99 800 jenů. V posloupnosti MB-H1, MB-H2 a MB-H3 je dobře vidět proměna strategie. První model stavěl na přenosnosti a odnímatelném zdroji, druhý přidal vestavěný magnetofon. Třetí už chtěl především ukázat, co všechno může domácí počítač dělat se zajímavým vstupním zařízením.
Na pravé straně horního panelu totiž Hitachi umístilo něco, co v roce 1985 rozhodně nebylo běžné. Plochý obdélník, který připomíná dotykovou klávesnici, je ve skutečnosti odnímatelný tablet pro ruční psaní a kreslení. Výrobce mu říkal Separate Hand-Writing Tablet Unit a dodával k němu stylus. Tablet šlo uvolnit ze skříně a položit vedle počítače, takže se s ním lépe pracovalo. Přitom nešlo jen o ovládání kreslicího kurzoru. Ve spojení s vestavěným softwarem uměl počítač rozpoznávat některé ručně psané znaky, zejména hiraganu, katakanu, latinská písmena, číslice a vybrané symboly. V době, kdy jiné domácí počítače nabízely sotva joystick a myš, to působilo skoro futuristicky. Přepínač na boku umožňoval tablet také vypnout.
Jako MSX2 používá MB-H3 procesor Sharp LH0080A kompatibilní se Z80A, taktovaný přibližně na 3,58 MHz, a 64 KB operační paměti. Skutečným generačním skokem byl obrazový procesor Yamaha V9938. Proti grafice starších MSX1 nabízel vyšší rozlišení, pokročilejší práci s barvami a nové obrazové režimy. Hitachi však osadilo jen 64 KB videopaměti. To je důležité omezení, protože neumožňuje používat režimy SCREEN 7 a SCREEN 8, pro které je potřeba více VRAM. Běžné režimy jako SCREEN 5 a SCREEN 6 přesto znamenaly velký pokrok. Zvukový generátor kompatibilní s AY-3-8910 byl začleněn do integrovaného systému Yamaha S3527 MSX Engine. Tři tónové kanály se šumem byly známé už z první generace MSX, přínosem nového řešení byla také integrace funkcí do menšího počtu čipů.
Velkou pozornost si zaslouží software. MB-H3 nečekal po zapnutí pouze na příkaz v BASICu, ale zobrazil vlastní barevnou nabídku. Uživatel mohl otevřít MSX BASIC 2.0, kreslicí Sketch, elektronický poznámkový blok s podporou rozpoznávání písma, hodiny se světovým časem a budíkem nebo kalkulačku. Pokud nechal nabídku chvíli bez zásahu, počítač začal automaticky předvádět možnosti vestavěných aplikací. Programy tak sloužily zároveň jako reklama na schopnosti nového Hitachi. Zvláštní kapitolou byla ilustrovaná korespondence. Sestava se prodávala s cartridgí Ehagaki You Word-Pro, která umožňovala sestavovat obrázkové pohlednice a kombinovat text s kresbami. Program Word-Pro tedy nebyl pouhou další položkou vestavěné ROM, ale součástí samostatného dodávaného softwaru.
Počítač nabízel dvě šachty pro MSX cartridge, připojení externího magnetofonu, dva porty herních ovladačů, paralelní tiskárnové rozhraní a televizní i monitorové výstupy. Vedle kompozitního videa bylo k dispozici také analogové RGB, užitečné právě při využívání možností MSX2. Na rozdíl od MB-H2 už neměl vestavěný kazetový magnetofon. Měl naopak vestavěný síťový zdroj, což potvrzují také výrobní štítky japonských exemplářů. Standardní provedení zůstalo určeno domácímu japonskému trhu, proto je při provozu v Evropě důležité respektovat původní síťové napětí, nikoli jej zapojovat přímo do 230 V.
Nebylo to ovšem bez kompromisů. Kdo si koupil MSX2 především kvůli náročnější grafice a moderním hrám, mohl časem litovat pouhých 64 KB VRAM. Kdo naopak chtěl kreslit, psát krátké vzkazy nebo objevovat možnosti neobvyklého tabletu, dostal jeden z nejoriginálnějších japonských počítačů své doby. Hitachi tím ukázalo, že kompatibilní standard nemusí znamenat nudný a zaměnitelný hardware. MB-H3 působí i po čtyřiceti letech jako svérázné spojení počítače, kreslicího zařízení a malé domácí výtvarné dílny. 🙂
English / Anglicky:
The year 1985 marked an important turning point for MSX home computers. The original standard had already brought a shared software environment to machines from many manufacturers, but users now wanted better graphics, easier interaction and more than another BASIC-equipped eight-bit computer. Hitachi responded with the MB-H3, its first MSX2 model. It was presented at the Japan Electronics Show in October 1985 and reached the Japanese market at a price of ¥99,800. The sequence of MB-H1, MB-H2 and MB-H3 reveals the company's changing priorities. The first emphasised portability and a detachable power supply, the second incorporated a cassette recorder, while the third demonstrated what a home computer could achieve with an unusual new input device.
The striking feature was mounted at the upper right of the enclosure. What looks rather like a flat auxiliary keypad is actually a removable tablet intended for handwriting and drawing. Hitachi officially described it as the Separate Hand-Writing Tablet Unit and supplied a stylus pen. The tablet could be released from the computer and placed beside it for more comfortable use. It was not merely a way of moving a drawing cursor. In combination with the original software, it could recognise a selection of handwritten characters, including Japanese hiragana and katakana, Latin letters, numerals and certain symbols. At a time when many home computer users relied on a keyboard and joystick, this was a strikingly ambitious feature. A switch on the side allowed the tablet to be disabled.
The MB-H3 uses a Sharp LH0080A compatible with the Z80A, running at approximately 3.58 MHz, together with 64 KB of main RAM. Its major generational improvement was the Yamaha V9938 video processor. Compared with first-generation MSX graphics, it introduced higher resolutions, more sophisticated colour handling and additional screen modes. Hitachi fitted only 64 KB of video RAM, however. This is a significant restriction because SCREEN 7 and SCREEN 8 require more VRAM and are not available on the standard machine. Other MSX2 modes, including SCREEN 5 and SCREEN 6, still provided a substantial improvement. Sound was generated by an AY-3-8910-compatible PSG integrated into the Yamaha S3527 MSX Engine. Its three tone channels and noise were familiar from MSX1, while the new chipset brought a higher degree of integration.
The software deserves almost as much attention as the hardware. Instead of displaying only a BASIC prompt, the computer started with its own colourful menu. From here the owner could enter MSX BASIC 2.0 or launch the Sketch drawing application, a memo program supporting handwriting recognition, a world clock with alarm or a calculator. If the machine remained untouched at the menu, it automatically began demonstrating the capabilities of the built-in applications. The computer therefore served as its own salesperson. Illustrated correspondence was another important theme. Hitachi supplied the Ehagaki You Word-Pro cartridge, allowing users to design illustrated postcards and combine writing with drawings. Importantly, this word processing application was supplied on a separate cartridge rather than being simply another resident ROM menu program.
Connections included two MSX cartridge slots, an external cassette recorder interface, two game controller ports, a parallel printer interface and outputs for television and monitor use. Composite video was complemented by analogue RGB, particularly helpful for MSX2 graphics. Unlike the earlier MB-H2, the new model no longer contained an integrated cassette deck. It did include an internal mains power supply, as shown on the labels of Japanese examples. The standard product was intended for Japan, so running an original machine in Europe requires appropriate attention to its rated mains voltage rather than direct connection to a 230 V socket.
There were compromises. Anyone buying an MSX2 primarily for demanding graphics software could eventually regret the limited 64 KB VRAM. On the other hand, buyers interested in drawing, handwriting and the unusual detachable tablet obtained one of the most imaginative Japanese home computers of the era. Hitachi demonstrated that adopting a common compatible standard did not require every manufacturer's hardware to look or behave the same. Even decades later, the MB-H3 feels like a distinctive combination of personal computer, drawing tablet and small domestic creative studio.
Technické údaje / Specifications
Výrobce / Manufacturer: Hitachi, Ltd., Japonsko / Hitachi, Ltd., Japan
Model: MB-H3
Rok / Year: 1985
Země / Country: Japonsko / Japan
Typ / Type: Osmibitový japonský domácí počítač MSX2 s odnímatelným tabletem pro kreslení a ruční psaní / Japanese eight-bit MSX2 home computer with detachable drawing and handwriting tablet
CPU: Sharp LH0080A, osmibitový mikroprocesor kompatibilní se Z80A / Sharp LH0080A, eight-bit Z80A-compatible microprocessor
Takt CPU / CPU clock: Přibližně 3,58 MHz / Approximately 3.58 MHz
RAM: 64 KB hlavní RAM a 64 KB videopaměti VRAM / 64 KB main RAM and 64 KB VRAM
ROM: MSX2 BIOS a BASIC v ROM, přídavný firmware Hitachi se Sketch, poznámkovým blokem, hodinami a kalkulačkou / ROM-based MSX2 BIOS and BASIC, additional Hitachi firmware with Sketch, memo pad, clock and calculator
Operační systém / Operating system: MSX BASIC 2.0 a Hitachi BASIC Version 2, úvodní nabídka s vestavěnými programy / MSX BASIC 2.0 and Hitachi BASIC Version 2, startup menu with built-in programs
Video / Graphics: Yamaha V9938, 64 KB VRAM, režimy MSX2 včetně SCREEN 5 a 6, bez SCREEN 7 a 8, analogový RGB a kompozitní obraz / Yamaha V9938, 64 KB VRAM, MSX2 modes including SCREEN 5 and 6, no SCREEN 7 or 8, analogue RGB and composite video
Zvuk / Sound: PSG kompatibilní s AY-3-8910, integrovaný v Yamaha S3527, tři tónové kanály a šum / AY-3-8910 compatible PSG integrated into Yamaha S3527, three tone channels and noise
Média / Storage: 2 sloty MSX cartridge, externí kazetový magnetofon, volitelná disketová rozšíření, dobově dodávaná cartridge Ehagaki You Word-Pro / Two MSX cartridge slots, external cassette recorder, optional floppy expansion, period-bundled Ehagaki You Word-Pro cartridge
Rozhraní / Interfaces: Odnímatelný tablet se stylusem, dva joystickové porty, dva sloty cartridge, magnetofon, paralelní tiskárna, RF televizní výstup, kompozitní video, analogové RGB a audio / Detachable tablet with stylus, two joystick ports, two cartridge slots, cassette, parallel printer, RF television output, composite video, analogue RGB and audio
Napájení / Power: Vestavěný síťový zdroj pro japonských 100 V AC, 50/60 Hz, příkon 16 W podle vyfotografovaného štítku / Built-in mains power supply for Japanese 100 V AC, 50/60 Hz, 16 W according to the photographed rating label
Původní cena / Original price: Japonsko, říjen 1985, 99 800 jenů / Japan, October 1985, 99,800 yen
Náš exemplář / Our machine
Můj Hitachi MB-H3 dorazil z Japonska plně funkční, ve výborném stavu a s původní krabicí i vnitřními výplněmi. Nemusel jsem na něm nic opravovat ani čistit.

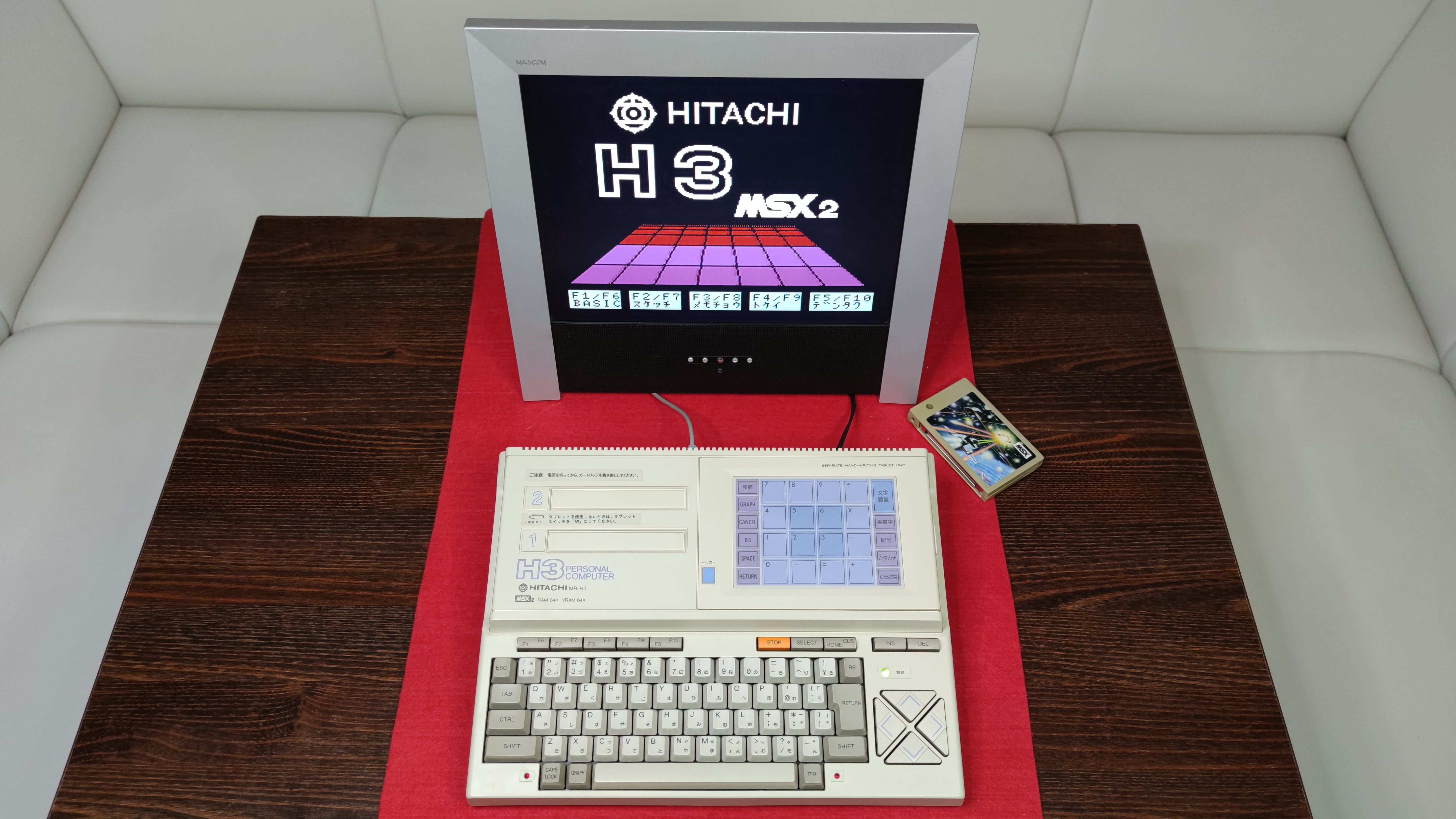

Nejvíc mě zaujal odnímatelný tablet pro kreslení a psaní umístěný vpravo nad klávesnicí. Na fotografiích je počítač v provozu i s tabletem vyjmutým a položeným vedle stylusu. Dochoval se také původní japonský výrobní štítek a pohled na základní desku.
Ze tří modelů Hitachi MB-H1, MB-H2 a MB-H3 je pro mě právě tento MSX2 nejzajímavější svým nápaditým provedením. Funkční stav, originální balení a neobvyklý kreslicí tablet z něj dělají krásný sběratelský celek. 🙂
S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.
My Hitachi MB-H3 arrived from Japan fully operational, in excellent condition and complete with its original box and internal packing. It needed no repairs or cleaning.
What interests me most is the detachable drawing and handwriting tablet positioned above the keyboard on the right. The photographs show the computer operating and the tablet removed beside its stylus. They also document the original Japanese rating plate and motherboard.
Of my three Hitachi models MB-H1, MB-H2 and MB-H3, I find this MSX2 the most imaginative. Its working condition, original packaging and unusual drawing tablet make it a particularly appealing collector's machine. 🙂
My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
Zdroje / Sources
https://www.msx.org/wiki/Hitachi_MB-H3
https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1284633.html
https://www.retropctraditioner.net/devicelist.html
https://hachibitto.com/jvcc/makers/view_model.php?id=88&makerid=4
https://sts.kahaku.go.jp/sts/result.php?c=&city=&id=&org=&p=475&pref=&word=&y1=&y2=
https://usbsecretbase.michikusa.jp/mb-h3/index.html
https://www.msx.org/wiki/Yamaha_V9938
https://www.msx.org/wiki/Touchpad
Fotodokumentace / Photo documentation
