IBM PS/2 L40SX

Dva funkční opravené notebooky IBM PS/2 L40SX z roku 1991 / Two working restored IBM PS/2 L40SX laptops from 1991
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1991

Česky / Czech:

IBM PS/2 Model L40 SX se objevil v březnu 1991 jako pokus společnosti IBM prosadit se na rychle rostoucím trhu přenosných počítačů. Firma už měla zkušenosti s PC Convertible a velkými přenosnými systémy P70 a P75, které však nebyly určeny k práci bez elektrické zásuvky. L40 SX konečně spojil výkon kancelářského počítače s dobíjecím akumulátorem, monochromatickým LCD a výklopnou konstrukcí. IBM jej neprodávala jako levný notebook pro každého. Byl určen profesionálům, kteří chtěli mít své pracovní programy stále s sebou.

Procesor Intel 80386SX na 20 MHz zvládal 32bitové instrukce, ale měl pouze 16bitovou vnější datovou sběrnici. Standardní 2 MB RAM bylo možné rozšířit až na 18 MB. Na rozdíl od některých stolních modelů PS/2 s Micro Channel používal L40 SX architekturu kompatibilní s IBM AT. Nabízel externí rozšiřující konektor, sériový a paralelní port, externí VGA, port pro polohovací zařízení a patici pro volitelný matematický koprocesor 80387SX. Dobové programy běžely v DOSu, případně v OS/2, který patřil k podporovaným systémům.

Desetipalcový monochromatický STN LCD měl rozlišení VGA 640 × 480 bodů. Počítač byl vybaven plnohodnotnou 84klávesovou klávesnicí, kterou doboví recenzenti oceňovali pro její pohodlí. IBM kvůli ní raději připustila větší rozměry skříně. Uvnitř býval 60MB pevný disk, často od firmy Conner Peripherals, a disketová mechanika 3.5" s kapacitou 1,44 MB. Akumulátor typu NiCd podle původních údajů výrobce umožňoval až tři hodiny provozu. Celý notebook vážil přibližně 3,5 kilogramu. Ve srovnání s dnešními notebooky je těžký, ale proti kufříkovému IBM P70 to byl ohromný krok vpřed.

Ani IBM se ovšem nevyhnula výrobním komplikacím. O novém laptopu se mluvilo již před jeho oficiálním uvedením, dodávky však komplikoval nedostatek některých dílů, včetně pevných disků Conner. Výraznou kritiku vyvolala také cena. Dobový americký tisk v květnu 1991 uváděl doporučených 5 999 dolarů. Na trhu přitom existovaly lehčí a podstatně levnější konkurenční počítače. IBM sázela na vlastní pověst, pohodlnou klávesnici a kancelářské využití. L40 SX je dnes především zajímavým článkem mezi mohutnými přenosnými IBM řady PS/2 a pozdější generací ThinkPad.

English / Anglicky:

IBM introduced the PS/2 Model L40 SX in March 1991 in an attempt to establish itself in the rapidly expanding portable computer market. The company had already gained experience with the PC Convertible and large transportable systems such as the P70 and P75, but these were not designed to work away from a mains outlet. The L40 SX finally combined office computer performance with a rechargeable battery, monochrome LCD and folding enclosure. IBM did not market it as a cheap laptop for everyone. It was intended for professionals who wanted to carry their work and applications with them.

Its 20 MHz Intel 80386SX processor could execute 32 bit instructions but had a 16 bit external data bus. The standard 2 MB RAM could be expanded to 18 MB. Unlike certain desktop PS/2 models with Micro Channel, the L40 SX used an IBM AT compatible system architecture. It offered an external expansion connector, serial and parallel ports, external VGA, a pointing device socket and provision for an optional 80387SX mathematics coprocessor. Software could run under DOS or the supported OS/2 operating system.

The ten inch monochrome STN LCD displayed VGA resolution at 640 × 480 pixels. Its full size 84 key keyboard received considerable praise from contemporary reviewers for its comfortable layout. IBM accepted a relatively large case to accommodate it. The system normally came with a 60 MB hard disk, often supplied by Conner Peripherals, and a 3.5" 1.44 MB floppy drive. According to the original specifications, the NiCd battery could power the machine for up to three hours. The complete laptop weighed approximately 3.5 kilograms. Heavy by modern standards, it nevertheless represented a considerable advance over the suitcase sized IBM P70.

IBM still encountered manufacturing difficulties. The planned laptop was being discussed well before its official introduction, but shortages of certain components, including hard disks from Conner, complicated deliveries. Pricing also attracted criticism. Contemporary American reporting in May 1991 quoted a suggested retail price of $5,999. Lighter and significantly less expensive competitors were already available. IBM relied on its reputation, excellent keyboard and business functionality. Today the L40 SX is a fascinating link between the heavy transportable PS/2 computers and the later ThinkPad generation.

Technické údaje / Specifications

Výrobce / Manufacturer: IBM, USA / IBM, USA

Model: PS/2 L40SX

Rok / Year: 1991

Země / Country: USA / United States

Typ / Type: 32bitový notebook PS/2 napájený z baterie / Battery powered 32 bit PS/2 laptop

CPU: Intel 80386SX, volitelný koprocesor Intel 80387SX / Intel 80386SX, optional Intel 80387SX coprocessor

Takt CPU / CPU clock: 20 MHz / 20 MHz

RAM: Standardně 2 MB, rozšíření až na 18 MB / 2 MB standard, expandable to 18 MB

ROM: IBM PS/2 BIOS ROM / IBM PS/2 BIOS ROM

Operační systém / Operating system: IBM PC DOS či diskový software kompatibilní s MS-DOS, BIOS PS/2 / IBM PC DOS or MS-DOS compatible disk software, PS/2 BIOS

Video / Graphics: Desetipalcový monochromatický STN LCD, VGA 640 × 480 bodů, výstup pro externí VGA monitor / Ten inch monochrome STN LCD, VGA 640 × 480 pixels, external VGA monitor output

Zvuk / Sound: Vestavěný PC reproduktor / Internal PC speaker

Média / Storage: Původní konfigurace 60 MB HDD, běžně Conner Peripherals, a disketová mechanika 3.5" 1,44 MB / Original 60 MB HDD configuration, commonly Conner Peripherals, and 3.5" 1.44 MB floppy drive

Rozhraní / Interfaces: 16bitová architektura ISA, sériový a paralelní port, externí displej, klávesnice či polohovací ovladač a externí rozšiřující konektor / 16 bit ISA system architecture, serial, parallel, external display, keypad/pointing device and external system expansion connector

Napájení / Power: Vyjímatelný dobíjecí akumulátor NiCd a síťový adaptér, původní udávaná výdrž až tři hodiny / Removable rechargeable NiCd battery and AC adapter, originally rated for up to three hours

Rozměry / Dimensions: Přibližně 325 × 272 × 53 mm, hmotnost asi 3,5 kg / Approximately 325 × 272 × 53 mm, about 3.5 kg

Původní cena / Original price: Doporučená americká cena v roce 1991 podle dobového tisku 5 999 USD / US suggested retail price reported in 1991 was $5,999

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám dva IBM PS/2 L40SX. Jeden jsem dostal od Vladimíra Vlacha, původ druhého si už přesně nevybavuji. Oba byly při získání nefunkční a oba se mi podařilo opravit.

Na fotografiích jsou oba funkční notebooky, jejich elektronika, mechaniky i srovnání s mým IBM PS/2 P70. Zatímco P70 je velký přenosný počítač s plazmovým displejem a napájením ze sítě, L40SX je skutečný bateriový notebook s výklopným monochromatickým LCD.

V roce 1991 stál L40SX kolem šesti tisíc dolarů. Dnes mě víc než původní cena těší, že mám dva zachovalé a znovu funkční kusy. 🙂

English / Anglicky:

I own two IBM PS/2 L40SX laptops. Vladimír Vlach gave me one of them, while I no longer remember exactly where the second came from. Both were non-working when acquired, and I managed to repair both.

The photographs show the two working laptops, their internal hardware, drives and a comparison with my IBM PS/2 P70. While the P70 is a large mains-powered transportable with a plasma display, the L40SX is a genuine battery-powered laptop with a folding monochrome LCD.

The L40SX cost around six thousand US dollars in 1991. Today I am simply pleased to have two working examples in the collection. 🙂

Zdroje / Sources

https://archive.org/details/ibm_personal_system_2_model_l40_sx_g326-0062-00_1991_02

https://sharktastica.co.uk/resources/docs/pdf/IBM_ZG91-0105_L40SX_1991_IBM.pdf

https://www.latimes.com/archives/la-xpm-1991-03-26-fi-995-story.html

https://www.latimes.com/archives/la-xpm-1990-12-27-fi-10248-story.html

https://www.washingtonpost.com/archive/business/1991/05/13/new-notebook-pcs-offer-high-power-with-prices-to-match/05dafc63-6fad-42df-984d-d0fbb5850604/

https://www.ardent-tool.com/8543/

Fotodokumentace / Photo documentation

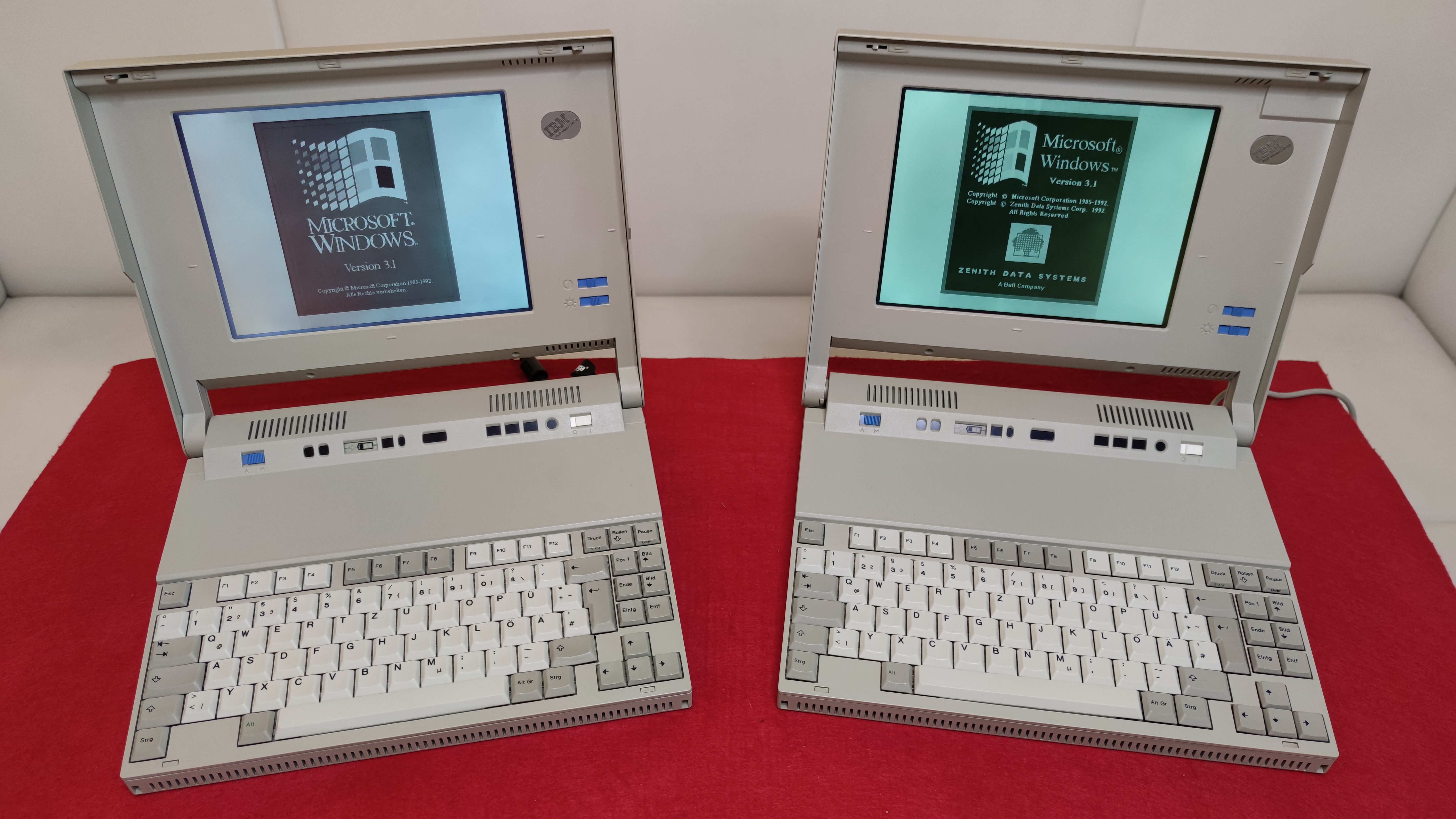

IBM PS/2 L40SX (1991), dva opravené notebooky IBM PS/2 L40SX stojící vedle sebe s rozsvícenými LCD / IBM PS/2 L40SX (1991), two repaired IBM PS/2 L40SX laptops side by side with powered LCD screens
IBM PS/2 L40SX (1991), funkční IBM PS/2 L40SX s monitorem, klávesnicí a připojenými kabely / IBM PS/2 L40SX (1991), working IBM PS/2 L40SX with display, keyboard and connecting cables
IBM PS/2 L40SX (1991), IBM PS/2 L40SX s grafickým programem na monochromatickém LCD / IBM PS/2 L40SX (1991), IBM PS/2 L40SX showing graphics software on monochrome LCD
IBM PS/2 L40SX (1991), zavřený světlý kryt IBM PS/2 L40SX, pohled shora / IBM PS/2 L40SX (1991), closed light coloured IBM PS/2 L40SX enclosure from above
IBM PS/2 L40SX (1991), základní deska IBM PS/2 L40SX po odstranění části horního krytu / IBM PS/2 L40SX (1991), IBM PS/2 L40SX motherboard after partial removal of upper cover
IBM PS/2 L40SX (1991), kompletně odkrytá elektronika IBM L40SX s diskovými mechanikami / IBM PS/2 L40SX (1991), fully exposed IBM L40SX electronics with disk drives
IBM PS/2 L40SX (1991), spuštěný notebook L40SX s odhalenými vnitřními obvody při servisním testu / IBM PS/2 L40SX (1991), L40SX running with internal circuitry exposed during service testing
IBM PS/2 L40SX (1991), původní akumulátorový blok NiCd se dvěma identifikačními štítky / IBM PS/2 L40SX (1991), original NiCd battery pack with two identification labels
IBM PS/2 L40SX (1991), otevřený IBM PS/2 L40SX v provozu na servisním stole / IBM PS/2 L40SX (1991), open IBM PS/2 L40SX in operation on a service bench
IBM PS/2 L40SX (1991), čelní pohled na otevřený L40SX s obrazovkou IBM při startu / IBM PS/2 L40SX (1991), front view of an open L40SX showing an IBM startup screen
IBM PS/2 L40SX (1991), srovnání přenosného IBM PS/2 P70 s kompaktnějším notebookem L40SX / IBM PS/2 L40SX (1991), comparison of transportable IBM PS/2 P70 and more compact L40SX laptop
IBM PS/2 L40SX (1991), otevřená skříň IBM PS/2 L40SX s odkrytými elektronickými součástkami / IBM PS/2 L40SX (1991), opened IBM PS/2 L40SX with exposed electronic components
IBM PS/2 L40SX (1991), pohled na klávesnici a odkrytou základní desku notebooku IBM / IBM PS/2 L40SX (1991), view of keyboard and exposed IBM laptop motherboard
IBM PS/2 L40SX (1991), detail pevného disku a disketové mechaniky uvnitř IBM L40SX / IBM PS/2 L40SX (1991), close-up of hard disk and floppy drive inside IBM L40SX
IBM PS/2 L40SX (1991), detail původního 2.5" pevného disku v notebooku IBM L40SX / IBM PS/2 L40SX (1991), detail of original 2.5" hard drive inside IBM L40SX laptop
