IBM PS/2 L40SX

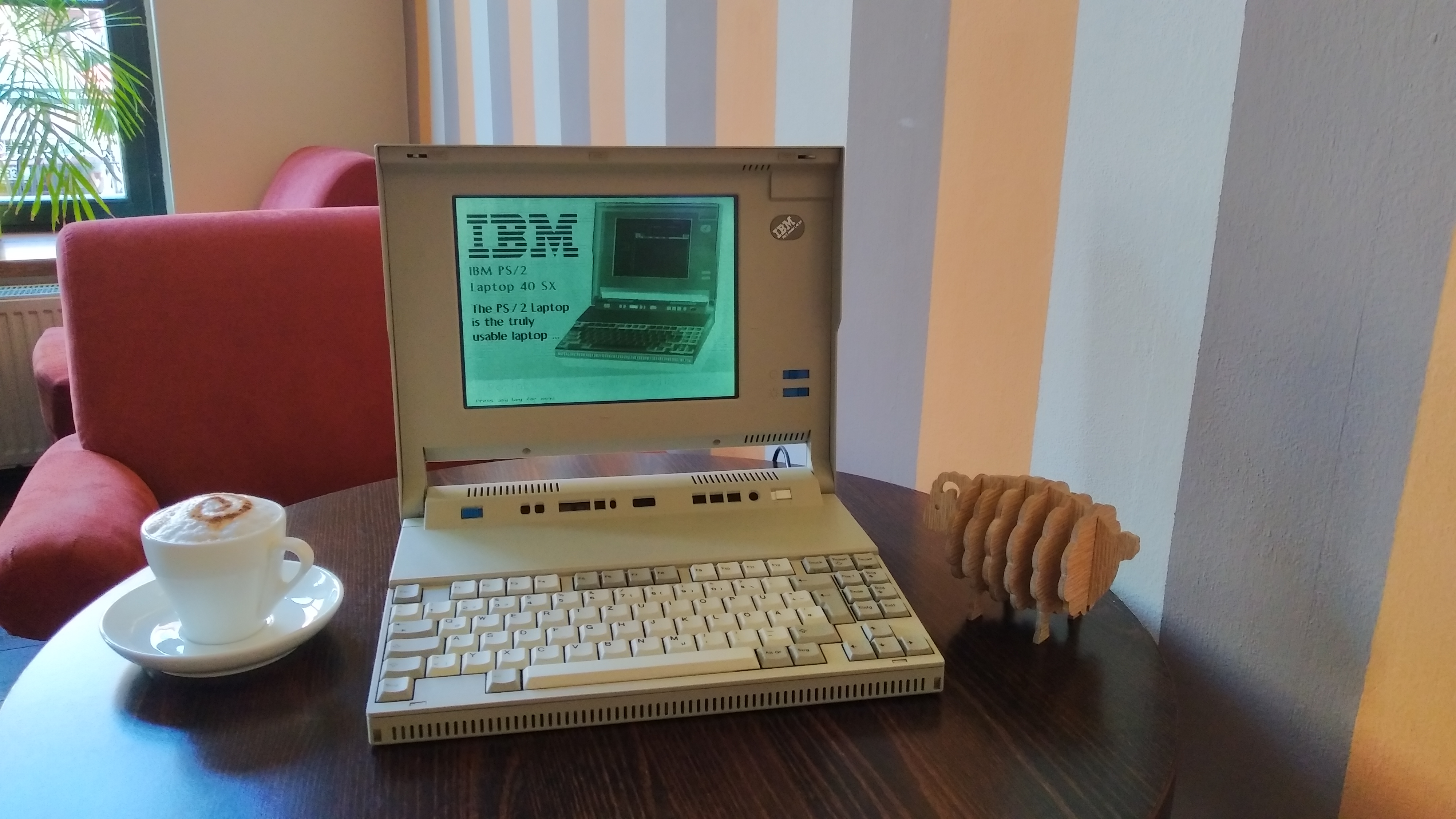

Druhý opravený notebook IBM PS/2 L40SX se světlou skříní / Second restored IBM PS/2 L40SX laptop with light coloured enclosure
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1991

Česky / Czech:

IBM PS/2 L40 SX z roku 1991 představuje důležitý přechod mezi velkými přenosnými osobními počítači a skutečnými notebooky. Starší kufříkové IBM P70 nabízelo výkon stolní sestavy a výrazný plazmový displej, ale vyžadovalo síťové napájení. Nový L40 SX se naopak mohl díky dobíjecímu akumulátoru používat i mimo kancelář. IBM jej vybavila výklopným monochromatickým LCD a pohodlnou klávesnicí se 84 plnohodnotnými klávesami. Byla natolik důležitou součástí návrhu, že výrobce raději připustil rozměrnější skříň.

Uvnitř pracoval Intel 80386SX na 20 MHz, s možností instalovat matematický koprocesor 80387SX. Standardní operační paměť měla 2 MB a rozšíření nabízelo kapacitu až 18 MB. Desetipalcová STN obrazovka zobrazovala VGA 640 × 480 bodů. Počítač měl 60MB pevný disk a disketovou mechaniku 1,44 MB. Namísto sběrnice Micro Channel používal systém kompatibilní s IBM AT, doplněný externím rozšiřujícím portem. V kancelářském provozu byly důležité také sériové a paralelní rozhraní, výstup pro monitor a možnost používat dobové programy pro DOS nebo OS/2.

Novinka byla technicky vyspělá, ale cenově šlo o výrobek pro náročné zákazníky. Dobový americký tisk uváděl doporučenou cenu 5 999 dolarů. Výrobu navíc provázely problémy s dodávkami součástek, zejména pevných disků Conner Peripherals. Počítač si proto zaslouží pozornost nejen kvůli svým parametrům, ale také jako doklad období, kdy se i největší světový výrobce počítačů teprve učil vyrábět skutečně přenosné notebooky. Můj druhý opravený exemplář tuto zajímavou kapitolu historie IBM připomíná.

English / Anglicky:

The 1991 IBM PS/2 L40 SX represents an important transition between large transportable personal computers and genuine laptops. The older suitcase sized IBM P70 offered desktop performance and an impressive plasma screen but depended on mains power. The new L40 SX could be used away from the office thanks to its rechargeable battery. IBM equipped it with a folding monochrome LCD and a comfortable keyboard containing 84 full size keys. The keyboard was such an important design goal that the company accepted a relatively bulky enclosure.

Inside was a 20 MHz Intel 80386SX with provision for an optional 80387SX mathematical coprocessor. Standard memory was 2 MB, expandable to 18 MB. The ten inch STN display offered VGA resolution at 640 × 480 pixels. The machine contained a 60 MB hard disk and 1.44 MB floppy drive. Instead of using Micro Channel, it employed an IBM AT compatible architecture with an external expansion port. Serial and parallel interfaces, an external monitor connection and support for contemporary DOS and OS/2 software were particularly important in office use.

The model was technically capable but priced for demanding professional customers. American newspapers quoted a suggested retail price of $5,999. Manufacturing also suffered from shortages of components, particularly hard drives supplied by Conner Peripherals. Its history is consequently interesting for more than just the specifications. It documents a time when even the world's largest computer manufacturer was still learning how to build practical battery powered laptops. My second restored example helps preserve this chapter of IBM history.

Technické údaje / Specifications

Výrobce / Manufacturer: IBM, USA / IBM, USA

Model: PS/2 L40SX

Rok / Year: 1991

Země / Country: USA / United States

Typ / Type: 32bitový notebook PS/2 napájený z baterie / Battery powered 32 bit PS/2 laptop

CPU: Intel 80386SX, volitelný koprocesor Intel 80387SX / Intel 80386SX, optional Intel 80387SX coprocessor

Takt CPU / CPU clock: 20 MHz / 20 MHz

RAM: Standardně 2 MB, rozšíření až na 18 MB / 2 MB standard, expandable to 18 MB

ROM: IBM PS/2 BIOS ROM / IBM PS/2 BIOS ROM

Operační systém / Operating system: IBM PC DOS nebo diskový software kompatibilní s MS-DOS, BIOS PS/2 / IBM PC DOS or MS-DOS compatible disk software, PS/2 BIOS

Video / Graphics: Desetipalcový monochromatický STN LCD, VGA 640 × 480 bodů, výstup pro externí VGA monitor / Ten inch monochrome STN LCD, VGA 640 × 480 pixels, external VGA monitor output

Zvuk / Sound: Vestavěný PC reproduktor / Internal PC speaker

Média / Storage: Původní konfigurace 60 MB HDD, běžně Conner Peripherals, a disketová mechanika 3.5" 1,44 MB / Original 60 MB HDD configuration, commonly Conner Peripherals, and 3.5" 1.44 MB floppy drive

Rozhraní / Interfaces: 16bitová architektura ISA, sériový a paralelní port, externí video, klávesnice či polohovací ovladač a rozšiřující konektory / 16 bit ISA architecture, serial, parallel, external video, keypad/pointing device and external expansion connectors

Napájení / Power: Vyjímatelný dobíjecí akumulátor NiCd a síťový adaptér, původní udávaná výdrž až tři hodiny / Removable rechargeable NiCd battery and AC adapter, originally rated for up to three hours

Rozměry / Dimensions: Přibližně 325 × 272 × 53 mm, hmotnost asi 3,5 kg / Approximately 325 × 272 × 53 mm, about 3.5 kg

Původní cena / Original price: Doporučená americká cena v roce 1991 podle dobového tisku 5 999 USD / US suggested retail price reported in 1991 was $5,999

Náš exemplář / Our machine

Česky / Czech:

Tento záznam patří druhému ze dvou notebooků IBM PS/2 L40SX v mé sbírce. Jeden z nich jsem dostal od Vladimíra Vlacha, původ druhého si dnes už nevybavuji a nechci zpětně hádat, který to byl. Oba jsem získal jako nefunkční a oba jsem musel opravovat, než bylo možné je znovu normálně používat. Přesnou příčinu jednotlivých závad bych bez dobových servisních poznámek nerad zaměňoval.

Mám radost hlavně z toho, že nyní mohu předvést oba opravené exempláře současně. Na fotografiích je vidět jejich typická světlá skříň, výklopná obrazovka, plnohodnotná klávesnice i odkrytá elektronika při servisních pracích. Když je porovnám s kufříkovým PS/2 P70, je krásně patrný rychlý vývoj přenosných počítačů IBM během pouhých několika let. 🙂

English / Anglicky:

This record documents the second of the two IBM PS/2 L40SX laptops in my collection. One of the machines was given to me by Vladimír Vlach. I can no longer recall the origin of the other, and I do not want to guess which particular example came from which source. Both were non-working when acquired and both needed repairs before they could be used normally again. Without the original service notes, I would rather not confuse the causes of their individual faults.

I am especially pleased that I can now demonstrate both restored examples at the same time. The photographs show their familiar light coloured cases, folding displays, full size keyboards and exposed electronics during servicing. Comparing them with the suitcase sized PS/2 P70 also makes IBM's rapid progress in portable computer design over just a few years particularly clear. 🙂

Zdroje / Sources

https://archive.org/details/ibm_personal_system_2_model_l40_sx_g326-0062-00_1991_02

https://sharktastica.co.uk/resources/docs/pdf/IBM_ZG91-0105_L40SX_1991_IBM.pdf

https://www.latimes.com/archives/la-xpm-1991-03-26-fi-995-story.html

https://www.latimes.com/archives/la-xpm-1990-12-27-fi-10248-story.html

https://www.washingtonpost.com/archive/business/1991/05/13/new-notebook-pcs-offer-high-power-with-prices-to-match/05dafc63-6fad-42df-984d-d0fbb5850604/

https://www.ardent-tool.com/8543/

Fotodokumentace / Photo documentation



IBM PS/2 L40SX (1991), otevřený IBM PS/2 L40SX na servisním stole s připojenými kabely / IBM PS/2 L40SX (1991), open IBM PS/2 L40SX on service bench with attached cables
IBM PS/2 L40SX (1991), IBM PS/2 L40SX zobrazující grafický program na monochromatickém LCD / IBM PS/2 L40SX (1991), IBM PS/2 L40SX displaying graphics software on monochrome LCD
IBM PS/2 L40SX (1991), zavřený notebook IBM PS/2 L40SX, pohled na horní víko / IBM PS/2 L40SX (1991), closed IBM PS/2 L40SX laptop showing upper lid
IBM PS/2 L40SX (1991), detail původního pevného disku a interní disketové mechaniky L40SX / IBM PS/2 L40SX (1991), detail of original hard disk and internal L40SX floppy drive
IBM PS/2 L40SX (1991), dva funkční notebooky IBM L40SX po opravě vedle sebe / IBM PS/2 L40SX (1991), two functioning IBM L40SX laptops side by side after restoration
IBM PS/2 L40SX (1991), šikmý pohled na spuštěný laptop L40SX se světlou klávesnicí / IBM PS/2 L40SX (1991), angled view of running L40SX laptop with light coloured keyboard
IBM PS/2 L40SX (1991), čelní pohled na L40SX s grafickým obrazem a připojeným příslušenstvím / IBM PS/2 L40SX (1991), front view of L40SX with graphics on screen and connected accessories
IBM PS/2 L40SX (1991), servisní test funkčního L40SX s odkrytou elektronikou / IBM PS/2 L40SX (1991), service test of working L40SX with electronics exposed
IBM PS/2 L40SX (1991), otevřené šasi druhého L40SX se základní deskou a diskovými jednotkami / IBM PS/2 L40SX (1991), open chassis of second L40SX with motherboard and disk drives
