IBM PS/2 P70 (8573-061)

IBM PS/2 P70 8573-061, funkční přenosný počítač IBM s jantarovým plazmovým VGA displejem, 1989 / working IBM portable plasma computer
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1989

Česky / Czech:

IBM PS/2 P70, typ 8573-061, je jedním z nejvýraznějších přenosných počítačů konce osmdesátých let. IBM jej představila 9. května 1989 jako výkonný systém třídy Personal System/2, který bylo možné složit do kufříkového tvaru a převážet mezi pracovišti. Na dnešní notebook ovšem neměl mnoho společného. Vážil přibližně 9,4 až 9,5 kg, uvnitř měl síťový zdroj a k práci vždy potřeboval elektrickou zásuvku. Základní provedení 8573-061 s procesorem Intel 80386DX na 20 MHz, 4 MB RAM a 60MB pevným diskem se v USA prodávalo za 7 695 dolarů. Pro srovnání šlo o částku, za kterou se dal pořídit velmi slušný automobil. Rozšířená sestava s 8 MB RAM byla ještě dražší.

Nejnápadnější součástí je vestavěný jantarově zářící plazmový displej. Na rozdíl od běžných LCD obraz nevytváří kapalný krystal s podsvícením, nýbrž elektrické výboje v uzavřených plynových buňkách. Zjednodušeně řečeno jde o velmi složitou soustavu drobných neonek. Technicky je přesnější označení plynová výbojka než vakuová elektronka, ale pohled na rozsvícený panel dává onomu přirovnání půvab. Displej má fyzické rozlišení 640 × 480 bodů a umí zobrazit 16 stupňů intenzity jantarového světla. Videoadaptér podporuje kompatibilní režimy VGA i starší programy pro CGA a EGA. Přes zadní konektor je možné připojit klasický barevný monitor VGA. Dobový odborný článek v Information Display dokonce použil panel IBM P70 jako důležitý příklad pokroku plazmových displejů roku 1989. Přístroj využíval technologii plynového výboje s vysokým kontrastem, na jejímž vývoji se podílela také Matsushita.

Pod sklopnou klávesnicí se skrývá plnohodnotný 32bitový procesor Intel 80386DX s taktem 20 MHz. Rozhraní Micro Channel Architecture, známé ze stolních IBM PS/2, nabízí dva rozšiřující sloty, jeden 32bitový a jeden 16bitový. Počítač má také sériový a paralelní port, konektor pro myš PS/2, externí VGA a možnost připojení dalšího úložiště. K dispozici je patice pro matematický koprocesor Intel 80387DX. Standardní operační paměť modelu 061 byla 4 MB, na desce bylo možné dosáhnout 8 MB a s rozšiřujícím adaptérem až 16 MB. Součástí tovární konfigurace byl 60MB pevný disk používající specifické rozhraní IBM DBA ESDI a 3.5" disketová mechanika na 1,44 MB. Je důležité je neplést s běžnými disky IDE, jejichž konektory a elektronika nejsou přímo zaměnitelné.

P70 měl jednu pro dnešního uživatele nezvyklou vlastnost. Podobně jako další IBM PS/2 potřeboval k pokročilé konfiguraci speciální referenční disketu. Její použití bylo důležité zejména po výměně záložní baterie CMOS nebo při změnách hardwaru. Žádný velký akumulátor pro práci mimo elektrickou síť ovšem v počítači nebyl. To vše dobře vystihuje jeho skutečné určení. P70 nebyl počítač na klín, ale přenosná profesionální pracovní stanice, která v jednom pevném těle kombinovala výkon tehdejšího stolního PC, plnohodnotnou klávesnici a nezaměnitelnou jantarovou plazmovou obrazovku.

English / Anglicky:

The IBM PS/2 P70, type 8573-061, is one of the most distinctive transportable computers of the late 1980s. Announced by IBM on 9 May 1989, it was a powerful Personal System/2 machine that could be folded into a briefcase-like form and carried between workplaces. It was very different from a modern notebook. Weighing approximately 9.4 to 9.5 kg, it contained a mains power supply and always needed a wall outlet during operation. The entry 8573-061 configuration, with a 20 MHz Intel 80386DX processor, 4 MB RAM and 60 MB hard disk, was offered in the United States for $7,695. That was a substantial sum even for a professional buyer, and an expanded 8 MB configuration cost more.

Its most remarkable feature is the built-in amber glowing plasma display. Unlike an ordinary LCD, the picture is not produced by liquid crystals and a backlight but by electrical discharges in sealed gas cells. In simple terms, it resembles an extraordinarily sophisticated collection of tiny neon lamps. A gas discharge device is a more accurate description than a conventional vacuum tube, but the analogy captures the charm of the illuminated panel. It offers 640 × 480 physical pixels and 16 intensity levels in amber. The display hardware supports VGA and compatibility with earlier CGA and EGA applications, while the rear connector can drive a conventional colour VGA monitor. A contemporary Information Display article even used the IBM P70 as an important example of plasma display progress in 1989, highlighting the high contrast hybrid discharge technology developed with involvement from Matsushita.

Beneath the folding keyboard sits a full 32 bit Intel 80386DX operating at 20 MHz. IBM's Micro Channel Architecture provides two expansion slots, one 32 bit and one 16 bit. There are also serial and parallel ports, a PS/2 mouse connector, external VGA and provision for additional storage. A socket for the Intel 80387DX maths coprocessor is present. The type 061 originally had 4 MB of RAM, supported 8 MB on the system board and could reach 16 MB with a memory expansion adapter. The factory storage configuration comprised a 60 MB disk with IBM's proprietary DBA ESDI interface and a 1.44 MB 3.5" floppy drive. Such hard disks should not be confused with ordinary IDE drives, whose connectors and electronics are not directly interchangeable.

One feature may seem particularly unusual today. Like other IBM PS/2 systems, the P70 relied on a special Reference Diskette for advanced configuration. It was particularly important after replacing the CMOS backup battery or changing hardware. The machine had no large battery capable of running it away from mains electricity. This reveals its intended role perfectly. The P70 was not a laptop computer but a professional transportable workstation that combined the power of a contemporary desktop PC, a full keyboard and an unmistakable amber plasma screen in one sturdy enclosure.

Technické údaje / Specifications

Výrobce / Manufacturer: IBM, Spojené státy americké, můj exemplář vyroben v Japonsku pro IBM Corporation, Armonk, New York / IBM, United States, my specimen manufactured in Japan for IBM Corporation, Armonk, New York

Model: PS/2 P70 (8573-061)

Rok / Year: 1989

Země / Country: USA / United States

Typ / Type: Přenosný profesionální 32bitový počítač PS/2 se sběrnicí Micro Channel, bez trakčního akumulátoru / Professional 32 bit PS/2 transportable computer with Micro Channel bus, no operating battery

CPU: Intel 80386DX, volitelný matematický koprocesor Intel 80387DX / Intel 80386DX, optional Intel 80387DX maths coprocessor

Takt CPU / CPU clock: 20 MHz / 20 MHz

RAM: Můj exemplář 8 MB RAM, továrně 4 MB u modelu 8573-061, na desce nejvýše 8 MB, s rozšiřujícím adaptérem až 16 MB / My specimen has 8 MB RAM, the 8573-061 originally shipped with 4 MB, up to 8 MB on board and up to 16 MB with an expansion adapter

ROM: IBM PS/2 BIOS v ROM, pokročilá konfigurace pomocí referenční diskety / IBM PS/2 BIOS ROM, advanced configuration via Reference Diskette

Operační systém / Operating system: V mém exempláři původně nalezen MS-DOS 3.1, po obnově nainstalován MS-DOS 6.22, původní model podporoval IBM PC DOS a OS/2 / My specimen originally had MS-DOS 3.1 installed, replaced with MS-DOS 6.22 during restoration, the model also supported IBM PC DOS and OS/2

Video / Graphics: Vestavěný jantarový plynový plazmový VGA panel 640 × 480 bodů se 16 stupni intenzity, kompatibilita s režimy CGA a EGA, externí barevný výstup VGA / Built-in amber gas plasma VGA panel with 640 × 480 pixels and 16 intensity levels, CGA and EGA mode compatibility, external colour VGA output

Zvuk / Sound: Vestavěný PC reproduktor / Built-in PC speaker

Média / Storage: Můj exemplář: pevný disk Conner CP2088, 2.5", 85,2 MB, ATA/IDE, štítek BC970FR a kód 9241, napájení 5 V / 450 mA, způsob připojení k IBM neověřen. Disketová mechanika Newtronics/Mitsumi D359T3, 3.5", 1,44 MB, 5 V DC, opravená výměnou kondenzátorů. Tovární 8573-061 měl 60MB disk IBM DBA ESDI / My specimen: Conner CP2088 2.5" 85.2 MB ATA/IDE hard disk, label BC970FR and code 9241, 5 V / 450 mA, connection to IBM not verified. Newtronics/Mitsumi D359T3 3.5" 1.44 MB floppy drive rated at 5 V DC, restored by capacitor replacement. The factory 8573-061 came with a 60 MB IBM DBA ESDI hard disk

Rozhraní / Interfaces: Sběrnice IBM Micro Channel s jedním 32bitovým a jedním 16bitovým slotem, sériový a paralelní port, konektor myši PS/2, externí VGA a externí disková jednotka / IBM Micro Channel bus with one 32 bit and one 16 bit slot, serial and parallel ports, PS/2 mouse connector, external VGA and external diskette/storage connector

Napájení / Power: Vestavěný síťový zdroj, výrobní štítek mého kusu uvádí 100 až 125 V AC, 2,4 A nebo 200 až 240 V AC, 1,2 A, vždy 50 až 60 Hz a 0,2 kVA, způsob případného přepínání napětí je nutné před připojením ověřit. Pouze síťový provoz, záložní lithiová baterie Panasonic BR-P2, 6 V, pro CMOS a RTC, nikoli pro provoz bez sítě / Internal mains supply, specimen rating label states 100 to 125 V AC at 2.4 A or 200 to 240 V AC at 1.2 A, 50 to 60 Hz and 0.2 kVA in either range. Verify the mains voltage selection method before powering on. Mains operation only, Panasonic BR-P2 6 V lithium battery for CMOS and RTC, not portable operation

Rozměry / Dimensions: Přibližně 465 × 305 × 126 mm (šířka × hloubka × výška), hmotnost 9,4 až 9,5 kg / Approximately 465 × 305 × 126 mm (width × depth × height), weight 9.4 to 9.5 kg

Původní cena / Original price: 7 695 amerických dolarů při uvedení modelu 8573-061 dne 9. května 1989, konfigurace s 8 MB RAM stála více / US$7,695 at the announcement of type 8573-061 on 9 May 1989, the 8 MB configuration cost more

Náš exemplář / Our machine

Česky / Czech:

Můj IBM PS/2 P70 typu 8573-061 byl podle štítku vyroben v Japonsku v prosinci 1989. Při získání potřeboval opravu, zejména jeho disketová mechanika Newtronics/Mitsumi D359T3. Vyměnil jsem v ní zestárlé kondenzátory, celý počítač vyčistil a zprovoznil. Dokoupil jsem také dobovou myš IBM 6450350.

Počítač má 8 MB RAM. Původní MS-DOS 3.1 jsem nahradil verzí 6.22. Na fotografiích dokumentuji rovněž disk označený Conner CP2088 a vnitřní lithiovou záložní baterii Panasonic BR-P2 s napětím 6 V, která udržuje hodiny a nastavení CMOS.

Největším zážitkem je pro mě jantarový plazmový displej. Obraz vzniká skutečným výbojem v plynu a dodává tomuto přenosnému IBM nezaměnitelný vzhled. Přes svou hmotnost a síťové napájení je to jeden z mých nejoblíbenějších přenosných počítačů. 🙂

English / Anglicky:

My IBM PS/2 P70, type 8573-061, was manufactured in Japan in December 1989 according to its original label. It needed repair, especially its Newtronics/Mitsumi D359T3 floppy drive. I replaced ageing capacitors in the drive, cleaned the computer and restored it to working order. I also acquired a period IBM 6450350 mouse.

The computer has 8 MB of RAM, and I replaced its original MS-DOS 3.1 installation with MS-DOS 6.22. The photographs also document a disk marked Conner CP2088 and a Panasonic BR-P2 6 V lithium backup battery, used to preserve the clock and CMOS settings.

What I enjoy most is its amber plasma display. The image is produced by an electrical discharge in gas, giving this transportable IBM its unmistakable appearance. Despite its weight and dependence on mains power, it is one of my favourite portable computers. 🙂

Zdroje / Sources

https://www.bitsavers.org/pdf/ibm/pc/ps2/G320-9781-00_PS2_and_Printers_Sales_Advisor_198905.pdf

https://www.ardent-tool.com/8573/P70.html

https://notebookblog.cz/technika/muzeum/ibm-ps2-model-p70-1989/

https://www.1000bit.it/scheda.asp?id=554

https://www.ibm-pc.se/manuals/ibm/ps2/PS2_Model_P70_Technical_Reference_Apr89.pdf

https://www.ardent-tool.com/storage/DBA_ESDI.html

https://stason.org/TULARC/pc/hard-drives-hdd/conner/CP-2088-85MB-2-5-SSL-IDE-AT.html

https://notebook.cz/clanky/ostatni/2013/ibm-ps-2-model-p70-pro-nejnarocnejsi

https://sid.onlinelibrary.wiley.com/doi/full/10.1002/j.2637-496X.1989.tb05899.x

https://www.ibm.com/support/pages/keyboard-and-mouse-accessories-pc-server-310

https://retropaq.com/tips-tricks-restoration-cmos-battery-getting-post/

https://www.ardent-tool.com/misc/batteries.html

https://www.stason.org/TULARC/pc/hard-drives-hdd/conner/CP-2088-85MB-2-5-SSL-IDE-AT.html

https://tandy-trs80.com/about-floppy-drives/

https://www.ardent-tool.com/8573/P70_Project.html

Fotodokumentace / Photo documentation



IBM PS/2 P70 8573-061, pohled na složený počítač se zavřeným krytem / IBM PS/2 P70 transportable computer with folded case
IBM PS/2 P70, detail horní části, ventilačních otvorů a původního značení / top panel with vents and IBM case markings
IBM PS/2 P70, pohled na zadní uzavřenou skříň přenosného počítače / view of the closed rear housing

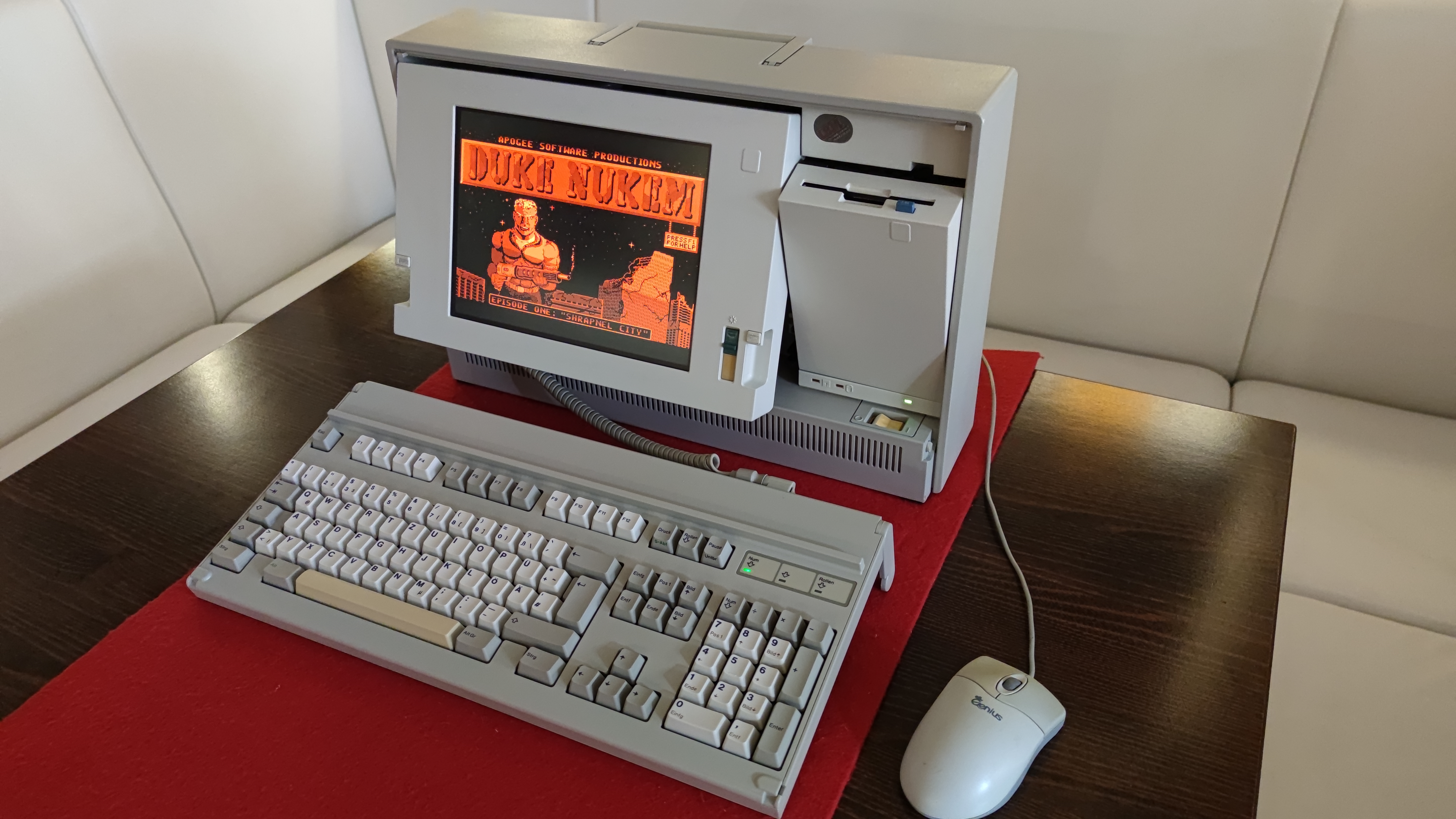

IBM PS/2 P70, rozložená klávesnice a jantarový plazmový displej v provozu / open keyboard and working amber gas plasma display
