Výukový mikropočítačový systém s Tesla MHB8035

Země / Country:
Československo / Czechoslovakia
Rok / Year:
80. léta
Česky / Czech:
Na první pohled působí jako nenápadný laboratorní přístroj. Na světlém čelním panelu je však výrazný nápis MIKROPROCESOR 8035 a pod průhledným okénkem je vidět elektronika, která představuje úplně jiný svět než domácí počítače s klávesnicí a televizorem. Jde o československý výukový nebo vývojový mikropočítačový systém z osmdesátých let postavený kolem osmibitového jednočipového mikropočítače Tesla MHB8035. Takové přípravky sloužily k pochopení činnosti procesoru, digitálních vstupů a výstupů, časování a jednoduchého řízení vnějších zařízení. Původní výrobce ani přesné typové označení této konkrétní sestavy zatím nejsou spolehlivě doloženy.
MHB8035 vychází z obvodu Intel 8035 a patří do rodiny MCS-48, jejímž známějším členem byl Intel 8048. V jediném čtyřicetivývodovém pouzdře je osmibitové procesorové jádro, 64 bajtů interní datové RAM, osmibitový časovač a čítač událostí, logika přerušení a paralelní vstupně-výstupní linky. Rodina MCS-48 nabízí až 27 vstupních a výstupních linek, část z nich však sdílí funkce se systémovou sběrnicí. Zásadní rozdíl proti MHB8048 je v paměti programu. Zatímco 8048 má 1 KB interní programové ROM, MHB8035 ji nemá vůbec. Instrukce se proto načítají z externí paměti, zpravidla EPROM, připojené na adresovou a datovou sběrnici. Nejde o nedostatek, ale o vlastnost výhodnou při vývoji a výuce, kdy lze program vyměnit bez výměny samotného mikropočítače. Základní architektura MCS-48 odděluje programovou a datovou paměť a dovoluje adresovat až 4 KB programového prostoru. Těch 64 bajtů RAM tedy není kapacita pro uložení programu, nýbrž pracovní paměť pro proměnné, registry a zásobník.

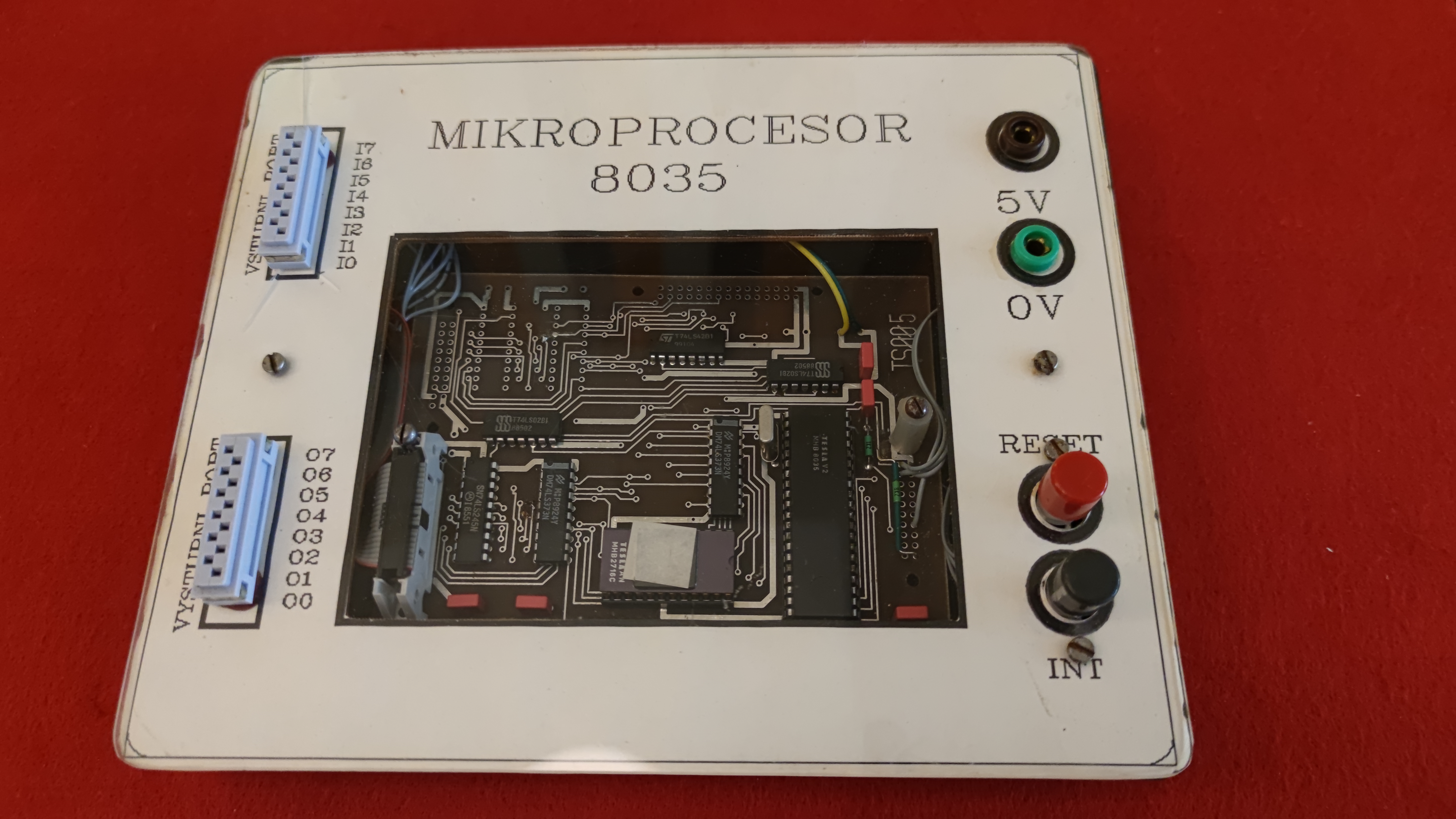

Přední panel mého exempláře přivádí techniku do praxe. Jsou na něm samostatně označené vstupní a výstupní porty s osmi signály, kontakty 5 V a 0 V a ovládací prvky RESET a INT. Uživatel tak mohl sledovat nebo nastavovat logické stavy, reagovat na vnější podněty a zkoumat, co se stane po resetu nebo přerušení běhu programu. Právě to je podstata mikrokontroléru: nemusí zobrazovat obrázky ani spouštět textový editor, protože jeho úkolem je v přesný okamžik přečíst stav čidla, vykonat instrukce a změnit výstup. Na fotografiích je také vidět deska plošných spojů s integrovanými obvody, konektory a kabeláží, která propojuje elektroniku s ovládacím panelem.
V Československu se rodina Tesla MHB8035 a MHB8048 používala v řídicí, měřicí i výukové technice. Dobové technické publikace například popisují jiné systémy postavené na MHB8035, včetně univerzální desky MP-35. To však neznamená, že právě takové označení patří mému kusu. Bez schématu nebo identifikační dokumentace bychom mu neměli přisuzovat konkrétní školu, výrobce, kapacitu externí paměti ani taktovací frekvenci. Z viditelných popisů panelu lze doložit napájecí připojení 5 V, nikoli automaticky všechny elektrické parametry celé sestavy.
Dnes je tento nenápadný přístroj zajímavým svědkem doby, kdy se práce s počítačem neomezovala na psaní příkazů na obrazovku. V laboratoři bylo stejně důležité pochopit, proč se změní napětí na výstupu, jak procesor reaguje na přerušení a co přesně dělá program uložený v několika kilobajtech paměti. Právě takové malé výukové systémy pomáhaly vychovávat lidi, kteří pak navrhovali a opravovali skutečnou průmyslovou elektroniku.
English / Anglicky:
At first glance this looks like a modest laboratory instrument. The light-coloured front panel, however, carries the words MIKROPROCESOR 8035, while a transparent window reveals the electronics inside. This is a Czechoslovak educational or development microcomputer system from the 1980s, built around the Tesla MHB8035 eight-bit single-chip microcomputer. Trainers of this kind helped students understand processor operation, digital inputs and outputs, timing and the control of external devices. The original manufacturer and precise model designation of this particular unit have not yet been reliably documented.
The MHB8035 is the Czechoslovak counterpart of Intel's 8035 and belongs to the MCS-48 family, whose best-known member is the Intel 8048. Its 40-pin package contains an eight-bit CPU core, 64 bytes of internal data RAM, an eight-bit timer and event counter, interrupt logic and parallel input/output facilities. The MCS-48 architecture provides up to 27 I/O lines, although some share functions with the external bus. The crucial difference from the MHB8048 concerns program memory. The 8048 includes 1 KB of internal program ROM, while the 8035 has none. Instructions must therefore be fetched from external memory, normally an EPROM connected to the address and data buses. This made the ROM-less part especially useful for development and teaching because the program could be replaced independently of the controller. MCS-48 uses separate program and data memory spaces and can address up to 4 KB of program memory. Its 64 bytes of RAM are working storage for variables, registers and the stack, not the capacity of its program store.
The front panel makes these ideas tangible. My example has clearly labelled eight-line input and output ports, 5 V and 0 V connections, and RESET and INT controls. Such an arrangement allows students to investigate logic states, respond to external events and explore the effect of a reset or interrupt. This is the essence of a microcontroller: it need not display graphics or run a word processor because its job is to read an input, execute instructions and change an output at the required moment. The photographs also show the printed circuit board, integrated circuits, connectors and wiring joining the electronics to the front-panel controls.
In Czechoslovakia the Tesla MHB8035 and MHB8048 family appeared in control, measurement and teaching applications. Contemporary technical articles describe other MHB8035-based systems, including the MP-35 board. That does not establish that my particular instrument is an MP-35, nor does it identify its school or maker. Without a schematic or original documentation, the size of its external memory and its actual clock frequency should not be presented as verified. The panel markings establish the presence of 5 V supply connections, not the complete electrical specifications of the instrument.
Today this small trainer recalls a period when learning computing was not confined to typing commands on a screen. Understanding why an output voltage changed, how a processor handled interrupts and what a few kilobytes of program code could accomplish mattered just as much. Equipment like this helped train the people who designed, maintained and repaired real industrial electronics.
Technické údaje / Specifications
Výrobce / Manufacturer: Československý výukový a laboratorní systém, přesný výrobce není doložen / Czechoslovak educational/laboratory system, exact manufacturer not documented
Model: Výukový mikropočítačový systém s Tesla MHB8035
Rok / Year: 80. léta
Země / Country: Československo / Czechoslovakia
Typ / Type: Vývojový a výukový systém s jednočipovým mikropočítačem / Educational single chip microcomputer development system
CPU: Tesla MHB8035, Intel 8035 / MCS-48 compatible single chip microcomputer
Takt CPU / CPU clock: Přesný takt této výukové sestavy není doložen, MHB8035 používá externí hodinový signál nebo krystal / Exact clock of this trainer not documented, MHB8035 uses an external clock/crystal source
RAM: 64 bajtů interní datové RAM v Tesla MHB8035, případné externí paměti této sestavy nejsou určeny / 64 bytes internal data RAM in Tesla MHB8035, external RAM of this particular trainer not established
ROM: MHB8035 nemá vnitřní programovou ROM, program se načítá z externí paměti, obvykle EPROM / MHB8035 has no internal program ROM, code is fetched from external memory, normally EPROM
Operační systém / Operating system: Bez operačního systému, jednoúčelové programy pro řadu MCS-48 v externí paměti / No operating system, dedicated MCS-48 programs stored externally
Video / Graphics: Bez obrazového výstupu pro monitor, výukový přístroj s rozhraním digitálních signálů / No conventional monitor video output, educational unit for digital I/O signals
Zvuk / Sound: Samostatný zvukový subsystém není doložen / No dedicated sound subsystem documented
Média / Storage: Externí programová EPROM, běžné velkokapacitní úložiště není doloženo / External EPROM program memory, no conventional mass storage documented
Rozhraní / Interfaces: Označené osmibitové vstupní a výstupní porty, tlačítka RESET a INT, napájecí svorky 5 V a 0 V / Labelled eight-line input and output ports, RESET and INT controls, 5 V and 0 V supply terminals
Napájení / Power: Na čelním panelu jsou napájecí svorky 5 V a 0 V, další parametry nejsou doloženy / Front panel has 5 V and 0 V power terminals, further electrical ratings not established
Původní cena / Original price: Výukové a laboratorní vybavení, cena není doložena / Educational/laboratory equipment, price not documented
Náš exemplář / Our machine
Můj exemplář je funkční. Jeho výstupy jsem ověřil osciloskopem a současně jsem sledoval chování systému po stisknutí tlačítka RESET a po vyvolání přerušení tlačítkem INT.
My unit is operational. I checked its outputs with an oscilloscope and observed the system response to pressing the RESET button and to triggering an interrupt using the INT button.
