IQ 151 + XY 4150

IQ 151 s československým souřadnicovým zapisovačem XY 4150 / IQ 151 with Czechoslovak XY 4150 coordinate plotter
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1985

Česky / Czech:

IQ 151, Československo, od roku 1985. Modulární školní osmibitový počítač ZPA Nový Bor používá procesor Tesla MHB8080A s taktem přibližně 2,048 MHz. První verze měly 32 KB RAM, pozdější provedení nabízela 64 KB. Obraz zajišťují zásuvné moduly VIDEO 32 nebo VIDEO 64 a samostatný modul GRAFIK umožňuje monochromatickou grafiku v rozlišení 512 × 256 bodů. Programové prostředí poskytovaly další moduly, například BASIC 6 či BASIC G. První výrobní série trpěly zejména přehříváním a problémy se stabilitou, proto následovala konstrukční vylepšení včetně pozdějšího provedení G.

K IQ 151 bylo možné připojit magnetofon, tiskárny, speciální měřicí zařízení i disketový subsystém. Jednou z neobvyklých periferií je souřadnicový zapisovač XY 4150 od Laboratorních přístrojů Praha. Přes rozhraní MS151 nebo MS151A mohl počítač řídit pohyb pera a kreslit grafy a technické náčrty na papír. Tato sestava ukazuje, že IQ 151 nesloužil jen k výuce BASICu, ale také k praktické práci s grafikou a přístrojovou technikou.

Vývoj IQ 151 byl úzce spojen s československou snahou vybavit školy počítači z domácí výroby. Konstrukční předchůdce IK 80-M vznikal na ČVUT a vedl k modelu IQ 150, který ZPA Nový Bor připravoval v první polovině osmdesátých let. První série IQ 150 se však potýkala s tak výraznými technickými problémy, že bylo nutné konstrukci přepracovat. Výsledkem se stal IQ 151 dodávaný školám od roku 1985. Modulární systém umožňoval připojit různé programové a obrazové moduly, ale vyžadoval také vhodný monitor a napájení. Především rané série prosluly vysokým zahříváním a dalšími provozními potížemi, což vysvětluje, proč se jednotlivé dochované kusy mohou lišit opravami i zapojením. Přes své nedostatky se IQ 151 stal pro mnoho žáků prvním skutečným počítačem. Jeho historie tak patří stejně tak do dějin československého školství jako do dějin elektroniky.

English / Anglicky:

IQ 151, Czechoslovakia, introduced in 1985. This modular 8 bit school computer from ZPA Nový Bor uses a Tesla MHB8080A processor running at approximately 2.048 MHz. Early versions had 32 KB RAM, while later models offered 64 KB. Display output comes from interchangeable VIDEO 32 or VIDEO 64 modules, and an optional GRAFIK module provides 512 × 256 monochrome graphics. Further plug-in modules supply software environments such as BASIC 6 or BASIC G. The earliest production runs were known for overheating and stability problems, leading to hardware improvements, including the later G version.

The IQ 151 could connect to cassette storage, printers, specialised measuring equipment and floppy disk subsystems. One particularly interesting peripheral is the XY 4150 coordinate plotter from Laboratorní přístroje Praha. Through an MS151 or MS151A interface, the computer could control the pen movement and draw graphs or technical diagrams on paper. This combination shows that the IQ 151 was useful not only for teaching BASIC but also for practical work involving graphics and instruments.

The IQ 151 was closely connected with Czechoslovakia's effort to equip schools with domestically manufactured computers. Its predecessor, the IK 80-M, was developed at the Czech Technical University and led to the IQ 150 prepared by ZPA Nový Bor in the early 1980s. The first IQ 150 machines suffered from serious technical problems and the design had to be revised. The resulting IQ 151 was supplied to schools from 1985. Its modular construction supported different software and video modules, but it also required the appropriate monitor and power arrangements. Early production machines in particular acquired a reputation for excessive heat and reliability problems, explaining why surviving units can differ in both repairs and internal wiring. Despite these disadvantages, the IQ 151 was the first real computer encountered by many schoolchildren. Its history therefore belongs as much to Czechoslovak education as to the history of electronic engineering.

Technické údaje / Specifications

Výrobce / Manufacturer: ZPA Nový Bor / Laboratorní přístroje Praha, Czechoslovakia

Model: IQ 151

Rok / Year: 1985

Země / Country: Československo / Czechoslovakia

Typ / Type: Osmibitový modulární školní počítač se souřadnicovým zapisovačem formátu A4 / 8 bit modular school computer with A4 coordinate plotter

CPU: Tesla MHB8080A, kompatibilní s Intel 8080 / Tesla MHB8080A, Intel 8080 compatible

Takt CPU / CPU clock: 2,048 MHz / 2.048 MHz

RAM: U raných modelů IQ 151 bylo 32 KB RAM, u pozdějších 64 KB. Modul GRAFIK přidává 16 KB obrazové paměti. / Early IQ 151 models had 32 KB RAM and later units 64 KB. The GRAFIK module adds 16 KB of video memory.

ROM: Monitor IQ 151 v ROM a programové moduly, například BASIC, plotterové rozhraní MS151A obsahuje 2 KB EPROM s řídicím softwarem / IQ 151 monitor ROM plus program modules such as BASIC, MS151A plotter interface contains 2 KB EPROM control software

Operační systém / Operating system: Vestavěný monitor IQ 151 v ROM, BASIC 6 nebo BASIC G pomocí modulů. Volitelný modulární systém AMOS s assemblerem či Pascalem a diskový MIKROS kompatibilní s CP/M / IQ 151 resident monitor (ROM), BASIC 6 or BASIC G via modules. Optional AMOS modular operating system with assembler or Pascal, optional CP/M compatible MIKROS with floppy hardware

Video / Graphics: VIDEO32 s 32 × 32 znaky nebo VIDEO64 s 64 × 32 znaky, volitelný modul GRAFIK s monochromatickou bitmapou 512 × 256 / VIDEO32 32 × 32 text or VIDEO64 64 × 32 text, optional GRAFIK module 512 × 256 monochrome bitmap

Zvuk / Sound: Jednoduchý jednobitový reproduktor IQ 151 / Simple 1 bit speaker on IQ 151

Média / Storage: Magnetofon a volitelné 8" diskety, XY 4150 vytváří kresbu perem na papír / Cassette and optional 8" floppy systems, XY 4150 produces pen on paper output

Rozhraní / Interfaces: Pět modulových pozic, magnetofon, TV/video, volitelné sériové, síťové a disketové moduly, XY 4150 přes rozhraní MS151/MS151A / 5 module slots, cassette, TV/video, optional serial/network/floppy modules, XY 4150 through MS151/MS151A interface

Napájení / Power: IQ 151 s vestavěným síťovým zdrojem, XY 4150 s vlastním síťovým napájením / IQ 151 internal mains power supply, XY 4150 separate mains powered unit

Původní cena / Original price: Především školní a institucionální vybavení, ceny závisely na modulech a konfiguraci zapisovače / Primarily school/institutional equipment, prices depended on modules and plotter configuration

Náš exemplář / Our machine

Česky / Czech:

Můj IQ 151 je pozdější vylepšené provedení G, které poznáte podle označení na klávesnici. Právě s těmito počítači mám i vlastní vzpomínky ze školy. Starší kusy byly pověstné přehříváním a nestabilitou, někdy se proto v učebnách chladily obyčejnými stolními ventilátory. Na to se nezapomíná. 🙂

Pro svůj exemplář mám původní zásuvné moduly VIDEO 32, BASIC G, GRAFIK a MS151A. Poslední z nich slouží k připojení souřadnicového zapisovače. K počítači jsem si pořídil také novodobý zásuvný modul pro ukládání a spouštění programů a her z paměťové CF karty. Díky tomu nemusím při každé ukázce spoléhat pouze na dobový magnetofon.

Součástí mé sestavy je také plně funkční souřadnicový zapisovač XY 4150 od podniku Laboratorní přístroje Praha. Právě ten patří k nejzajímavějším částem celé expozice. Je radost sledovat, jak tento počítač dokáže ovládat skutečné mechanické zařízení a kreslit na papír. Sestava je pěkným dokladem toho, že IQ 151 byl přes všechny své neduhy mnohem rozšiřitelnější, než by jeho pověst školního počítače mohla napovídat.

English / Anglicky:

My IQ 151 is the later improved G version, identified by the marking on its keyboard. I also remember these computers from school. Early machines were notorious for overheating and instability, and classrooms sometimes resorted to ordinary desk fans to keep them cool. That is not something you easily forget. 🙂

For my machine I have the original VIDEO 32, BASIC G, GRAFIK and MS151A expansion modules. The last of these connects the coordinate plotter. I also acquired a modern plug-in storage module that lets me load programs and games from a CompactFlash card. This makes demonstrations much more convenient without having to rely exclusively on a period cassette recorder.

My setup also includes a fully working XY 4150 coordinate plotter manufactured by Laboratorní přístroje Praha. It is one of the most fascinating parts of the display. Watching the computer operate a real mechanical device and draw on paper is a pleasure. Together, the computer, its expansion modules and the plotter show how versatile the IQ 151 could be despite its less than-perfect reputation as a school machine.

Zdroje / Sources

https://www.sapi.cz/iq151/moduly.php

https://www.sapi.cz/iq151/xp1.php

https://iq151.net/hardware/moduly-pro-pocitac/

https://oldcrap.org/wp-content/uploads/2023/04/iron-curtain-xy4150-technical-reference.pdf

https://www.sapi.cz/iq151/amos.php

https://www.sapi.cz/iq151/pdf/OS_Amos.pdf

Fotodokumentace / Photo documentation

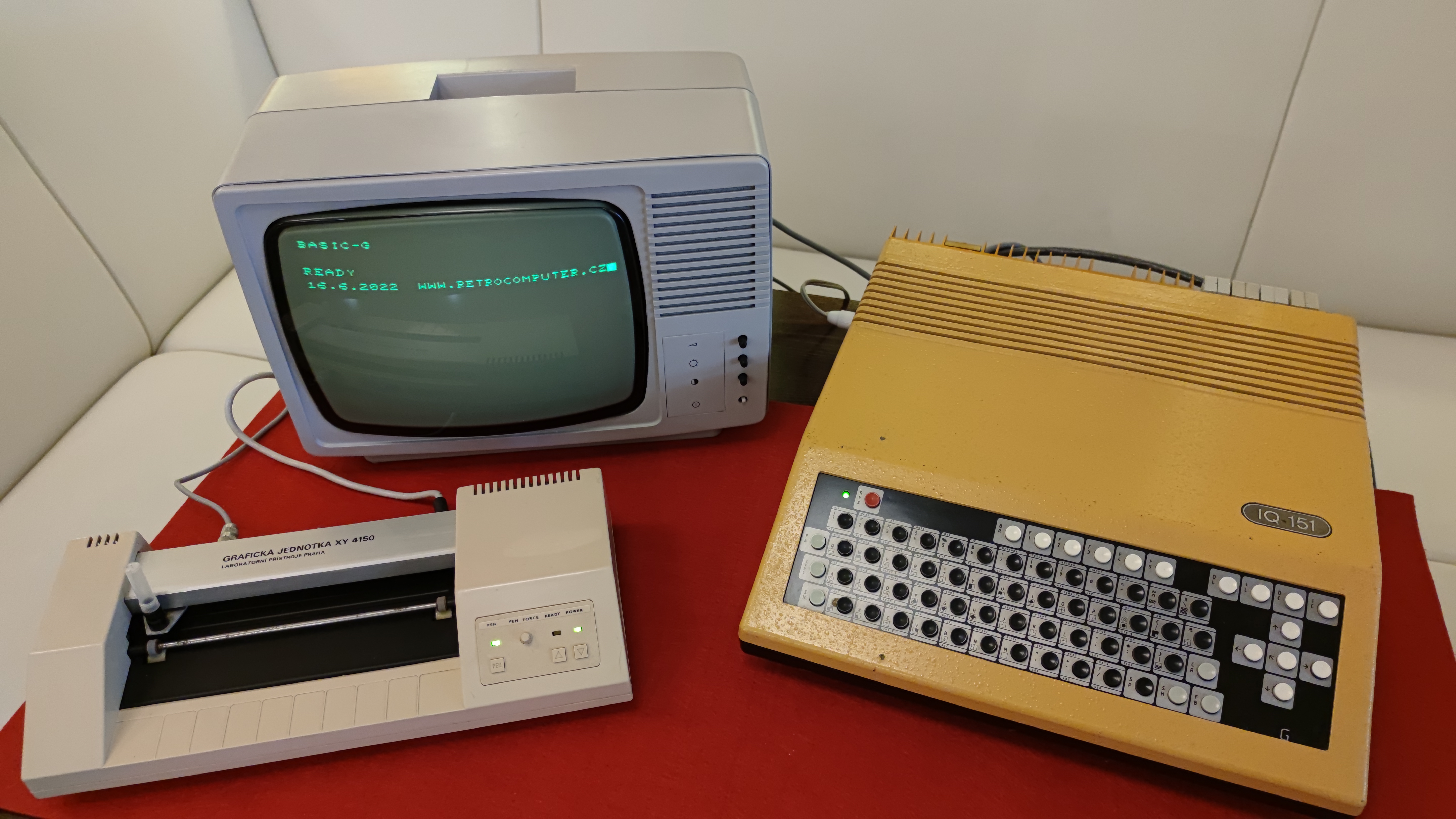

IQ 151 a monitor XY 4150, československý počítač IQ 151 vedle CRT monitoru a modulové jednotky / IQ 151 a monitor XY 4150, Czechoslovak IQ 151 computer beside CRT monitor and module unit
IQ 151 a monitor XY 4150, celkový pohled na původní oranžovou skříň a klávesnici / IQ 151 a monitor XY 4150, full view of original orange case and keyboard
IQ 151 a monitor XY 4150, servisní test IQ 151 s monitorem a rozebranou skříní / IQ 151 a monitor XY 4150, IQ 151 bench test with monitor and dismantled case

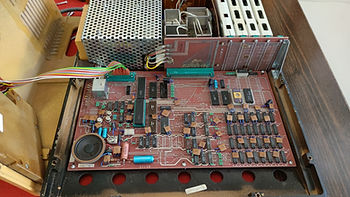

IQ 151 a monitor XY 4150, odkrytá elektronika IQ 151 s napájecími a logickými obvody / IQ 151 a monitor XY 4150, exposed IQ 151 electronics with power and logic circuits
IQ 151 a monitor XY 4150, detail původních integrovaných obvodů uvnitř skříně / IQ 151 a monitor XY 4150, close-up of original integrated circuits inside case
IQ 151 a monitor XY 4150, zásuvné moduly počítače IQ 151 s původními označeními / IQ 151 a monitor XY 4150, IQ 151 expansion modules with original labels
IQ 151 a monitor XY 4150, funkční IQ 151 s monitorem a textovým obrazem / IQ 151 a monitor XY 4150, working IQ 151 with monitor displaying text
IQ 151 a monitor XY 4150, pohled z úhlu na počítač IQ 151 a monitor na stole / IQ 151 a monitor XY 4150, angled view of IQ 151 computer and monitor on desk
IQ 151 a monitor XY 4150, sestava IQ 151 s monitorem a otevřenou elektronikou / IQ 151 a monitor XY 4150, IQ 151 setup with monitor and opened electronics
IQ 151 a monitor XY 4150, monitor XY 4150 s rozsvícenou obrazovkou a kabely / IQ 151 a monitor XY 4150, XY 4150 monitor with illuminated screen and cables
IQ 151 a monitor XY 4150, pohled na hnědou základní desku a kabelové propoje / IQ 151 a monitor XY 4150, view of brown motherboard and cable connections
IQ 151 a monitor XY 4150, stínicí kryty a konektorová pole v počítači IQ 151 / IQ 151 a monitor XY 4150, shielding covers and connector areas inside IQ 151
IQ 151 a monitor XY 4150, typový štítek monitoru z Nového Boru na zadní straně / IQ 151 a monitor XY 4150, identification plate of Nový Bor monitor on rear
