ITG309 (SAPI 1 Integrátor)

ITG309 SAPI 1 Integrátor, Československo, modulární průmyslový počítač s MHB8080A / ITG309 SAPI 1 Integrátor, Czechoslovak modular industrial computer with MHB8080A processor
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

80. léta (přesný rok neověřen)

Česky / Czech:

ITG309 je československý průmyslový mikropočítač a integrátor postavený na modulární platformě SAPI 1. Vyrábělo jej JZD Budoucnost Blatnice, spojované s pracovištěm v Blatnici pod Svatým Antonínkem. Přesný rok uvedení tohoto konkrétního modelu není spolehlivě doložen a nelze jej zaměňovat s datem vzniku samotného systému SAPI 1. Dochovaný exemplář nese označení ITG309 a na štítku také ITG306. Údaj o přibližně deseti vyrobených kusech zatím není podložen výrobní evidencí.

Základem je stavebnicová koncepce SAPI 1 se zásuvnými moduly propojenými systémovou sběrnicí. Tato platforma využívala mimo jiné procesorové desky řady JPR s osmibitovými procesory rodiny 8080, paměťové a vstupně-výstupní moduly. Konkrétní osazení se mohlo podle určení sestavy lišit. U integrátoru ITG309 sloužil program uložený v ROM k jeho specializované funkci, nikoli nutně k provozu běžného domácího počítače. Robustní skříň s monitorem a klávesnicí odpovídá zaměření na technické a laboratorní použití. Podrobná historie výroby i přesná konfigurace jednotlivých kusů zůstávají otevřenými otázkami.

English / Anglicky:

The ITG309 is a Czechoslovak industrial microcomputer and integrator based on the modular SAPI 1 platform. It was manufactured by the JZD Budoucnost Blatnice agricultural cooperative, associated with Blatnice pod Svatým Antonínkem. The precise introduction date of this particular model has not been reliably established and should not be confused with the date of the original SAPI 1 system. A surviving example is marked ITG309 and also carries the designation ITG306 on its identification plate. Claims that approximately ten units were built remain unverified by production records.

The machine uses the modular SAPI 1 concept with plug-in boards interconnected by a system bus. The platform supported JPR-series processor boards using 8 bit 8080-family processors, alongside memory and input/output modules. The exact configuration could vary according to the system's intended purpose. In the ITG309 integrator, software held in ROM provided its specialised function. This should not be confused with that of an ordinary home computer. Its substantial enclosure, monitor and keyboard reflect its intended technical or laboratory role. Detailed production history and the precise configuration of individual examples remain subjects for further research.

Technické údaje / Specifications

Výrobce / Manufacturer: JZD Budoucnost Blatnice, Československo / JZD Budoucnost Blatnice, Czechoslovakia

Model: ITG309

Rok / Year: 80. léta (přesný rok neověřen)

Země / Country: Československo / Czechoslovakia

Typ / Type: Modulární průmyslový osmibitový mikropočítačový systém / Modular industrial 8 bit microcomputer system

CPU: Tesla MHB8080A na procesorové desce JPR-1 / Tesla MHB8080A on JPR-1 processor board

Takt CPU / CPU clock: Třída systému přibližně 2 MHz, přesný oscilátor ITG309 závisí na osazené revizi JPR / Approximately 2 MHz system class, exact ITG309 oscillator depends on fitted JPR revision

RAM: JPR-1 až 1 KB RAM na desce, systémovou RAM lze rozšířit paměťovými deskami SAPI-1 / JPR-1 up to 1 KB onboard RAM, system RAM expandable with SAPI-1 memory boards

ROM: JPR-1 podporuje 4 nebo 8 KB EPROM na desce, další ROM/EPROM na paměťových deskách / JPR-1 supports 4 or 8 KB onboard EPROM, additional ROM/EPROM via memory boards

Operační systém / Operating system: SAPI 1 Monitor V4.0 v EPROM, MONITOR PLUS a kazetový systém MIKOS, volitelný BASIC z kazety / SAPI 1 Monitor V4.0 (EPROM), MONITOR PLUS and MIKOS cassette OS, optional BASIC from cassette

Video / Graphics: Podle konfigurace, SAPI-1 může používat alfanumerické zobrazovací a terminálové moduly či televizní převodníky / Configuration dependent, SAPI-1 can use alphanumeric display/terminal and television converter modules

Zvuk / Sound: Ve standardním procesorovém systému SAPI-1 není samostatný zvukový syntetizér / No dedicated sound synthesizer in standard SAPI-1 processor system

Média / Storage: Podle konfigurace, pro SAPI-1 byla dostupná magnetofonová i disketová rozšíření / Configuration dependent, cassette and floppy subsystems were available for SAPI-1

Rozhraní / Interfaces: Systémová sběrnice ARB-1, tři 8bitové vstupy a tři 8bitové výstupy na JPR-1, modulární sériové, paralelní a průmyslové I/O karty / ARB-1 system bus, 3 × 8 bit inputs and 3 × 8 bit outputs on JPR-1, modular serial, parallel and industrial I/O cards

Napájení / Power: Síťově napájená skříň integrátoru se systémovými zdroji SAPI-1 / Mains powered integrator cabinet with SAPI-1 system power modules

Původní cena / Original price: Závisí na konfiguraci, samotná procesorová deska JPR-1 měla podle dobového ceníku cenu 1 470 Kčs / Configuration dependent, JPR-1 processor board alone was listed at 1,470 Kčs in period SAPI-1 pricing

Náš exemplář / Our machine

Česky / Czech:

Můj ITG309 je mimořádně vzácný československý integrátor vycházející z platformy SAPI 1. Má výrobní číslo 9 a na štítcích se objevují označení ITG309 i ITG306. Svou robustní konstrukcí mi připomíná rekvizitu ze hry Fallout. Váží kolem 42 kilogramů, takže přenášení není žádná legrace. 🙂

Počítač jsem získal funkční a velmi zachovalý. Stačilo jej vyčistit a zkontrolovat, rozsáhlá oprava nebyla potřeba. Uvnitř se nacházejí původní zásuvné desky a součástky Tesla i dalších výrobců ze zemí RVHP.

Pátral jsem po jeho výrobě a historii JZD Budoucnost Blatnice a kontaktoval několik možných pamětníků i organizací, zatím však bez výsledku. Doufám, že se časem podaří získat další dobovou dokumentaci k tomuto neobvyklému stroji.

English / Anglicky:

My ITG309 is an exceptionally rare Czechoslovak integrator based on the SAPI 1 platform. It carries serial number 9, with both ITG309 and ITG306 appearing on its labels. Its robust construction reminds me of something from the game Fallout. It weighs around 42 kilograms, so moving it is no joke. 🙂

The computer arrived working and very well preserved. Cleaning and inspection were sufficient, with no major repair needed. Inside are original plug-in boards and period components from Tesla and other Eastern Bloc manufacturers.

I have searched for information about its production and the history of JZD Budoucnost Blatnice, contacting possible witnesses and organisations without success so far. I hope more original documentation about this unusual machine will eventually come to light.

Zdroje / Sources

https://www.sapi.cz/sapi/sapi.php

https://www.sapi.cz/sapi/jpr-1.php

Fotodokumentace / Photo documentation

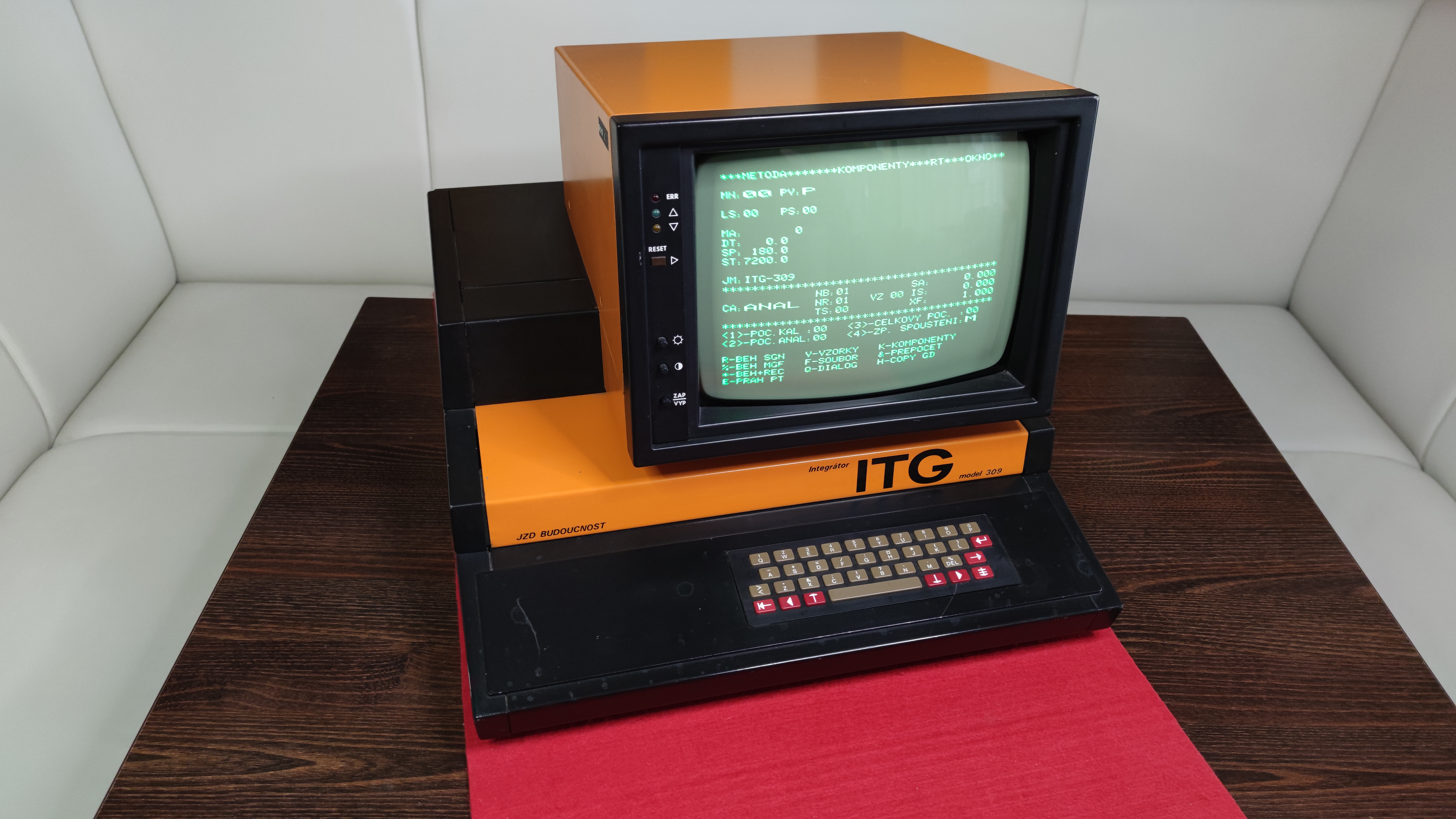

ITG 309 SAPI-1 Integrátor, integrovaný počítač s CRT monitorem a původní klávesnicí / ITG 309 SAPI-1 Integrátor, integrated computer with CRT monitor and original keyboard
ITG 309 SAPI-1 Integrátor, zadní část skříně s připojeným kabelem monitoru / ITG 309 SAPI-1 Integrátor, back of enclosure with connected monitor cable
ITG 309 SAPI-1 Integrátor, pohled na původní počítač ITG při servisu / ITG 309 SAPI-1 Integrátor, view of original ITG computer during servicing
ITG 309 SAPI-1 Integrátor, původní typový štítek na zadní straně skříně / ITG 309 SAPI-1 Integrátor, original identification label on back of enclosure
ITG 309 SAPI-1 Integrátor, detail zadního konektorového panelu a síťového vypínače / ITG 309 SAPI-1 Integrátor, close-up of rear connector panel and mains switch

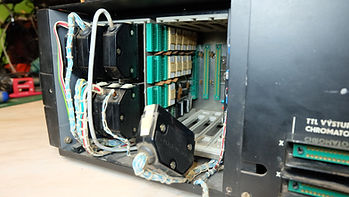

ITG 309 SAPI-1 Integrátor, vnitřní elektronika se zdrojem a svazky bílých kabelů / ITG 309 SAPI-1 Integrátor, internal electronics with power unit and bundles of white wires
ITG 309 SAPI-1 Integrátor, pohled na slotovou sběrnici vnitřních rozšiřujících karet / ITG 309 SAPI-1 Integrátor, view of internal expansion slot backplane
ITG 309 SAPI-1 Integrátor, sada demontovaných systémových karet SAPI-1 rozložených na podlaze / ITG 309 SAPI-1 Integrátor, set of removed SAPI-1 boards laid out on floor
ITG 309 SAPI-1 Integrátor, osazená zásuvná karta se součástkami a konektorovou lištou / ITG 309 SAPI-1 Integrátor, populated plug-in card with components and edge connector
ITG 309 SAPI-1 Integrátor, boční pohled na oranžovo černou skříň a obrazovku / ITG 309 SAPI-1 Integrátor, side view of orange and black casing and screen
ITG 309 SAPI-1 Integrátor, detail oranžového panelu a černé klávesnice / ITG 309 SAPI-1 Integrátor, close-up of orange panel and black keyboard
ITG 309 SAPI-1 Integrátor, šikmý pohled na sestavu ITG s klávesnicí a monitorem / ITG 309 SAPI-1 Integrátor, angled view of ITG setup with keyboard and monitor
ITG 309 SAPI-1 Integrátor, zadní část sestavy s napájením a aktivním chlazením / ITG 309 SAPI-1 Integrátor, rear of system with power supply and cooling
ITG 309 SAPI-1 Integrátor, otevřená skříň se zásuvnými kartami a kabeláží / ITG 309 SAPI-1 Integrátor, opened cabinet with plug-in cards and cabling
ITG 309 SAPI-1 Integrátor, pohled dovnitř otevřeného šasi s řadou modulů / ITG 309 SAPI-1 Integrátor, inside open chassis with row of modules
ITG 309 SAPI-1 Integrátor, zadní otevřená skříň s vyjmutými zásuvnými moduly / ITG 309 SAPI-1 Integrátor, opened rear enclosure with removed plug-in cards
ITG 309 SAPI-1 Integrátor, jedna elektronická deska s integrovanými obvody a konektory / ITG 309 SAPI-1 Integrátor, one circuit board with integrated circuits and connectors
ITG 309 SAPI-1 Integrátor, detail samostatné základní desky s řadami čipů / ITG 309 SAPI-1 Integrátor, detail of separate circuit board with rows of chips
