Master МАСТЕР (1993), ruský klon ZX Spectrum 48K s numerickým blokem a ROM Didaktik Skalica / Russian Master 1993 ZX Spectrum 48K clone with numeric keypad and Didaktik Skalica ROM
←
→
Youtube video →

Země / Country:

Rusko / Russia

Rok / Year:

1993

Česky / Czech:

Мастер (Master) je ruský osmibitový počítač kompatibilní se Sinclair ZX Spectrum 48K. Jeho konstrukce pochází z počátku devadesátých let a na výrobě spolupracovaly tři subjekty ze Zelenogradu. Závod Komponent zajišťoval skříně, výrobu a prodej, Angstrem dodával integrované obvody a firma Prokom konstrukční dokumentaci, podporu a další vývoj. Kromě hotových počítačů existovaly také stavebnice určené k vlastní montáži. Návrh vznikal ještě v době Sovětského svazu, ale exempláře vyrobené po jeho rozpadu v prosinci 1991 již pocházejí z Ruské federace.

Dochovány jsou nejméně dvě konstrukční varianty. První Master používá trojici obvodů řady T34, procesor T34VM1 kompatibilní se Z80A, multifunkční řadič T34VG1 a paměť ROM T34RE1. Stejná základní konstrukce byla použita také u počítače ANBELO/C. Pozdější Master-2 měl odlišnou základní desku se dvěma bezpouzdrovými zákaznickými obvody. Tyto varianty nelze při popisu hardwaru zaměňovat. Malá plastová skříň se vyráběla v různých barvách. Klávesnice má 52 kláves včetně numerické části a pomocných kláves pro kombinace se stisky CAPS SHIFT a SYMBOL SHIFT.

Počítač poskytuje 48 KB uživatelské RAM a 16 KB systémové ROM. Používá barevný obraz kompatibilní se ZX Spectrem, tedy 256 × 192 obrazových bodů s atributovými barvami v blocích 8 × 8 bodů. Zvuk tvoří jednoduchý jednobitový výstup podobný Spectrum beeperu. Programy lze načítat z magnetofonové kazety, k dispozici jsou rozhraní pro herní ovladače Sinclair a Kempston a rozšiřující konektory. Přesný takt procesoru jednotlivých verzí není v dostupných podkladech jednotně doložen. Proto jej nelze bez měření konkrétní desky automaticky převzít z originálního ZX Spectra ani z Didaktiku M.

Obzvlášť významné je spojení počítače Master s československým Didaktikem. Na přelomu osmdesátých a devadesátých let potřebovali výrobci klonů ZX Spectrum zjednodušit poměrně rozsáhlou obrazovou a paměťovou logiku. Zelenogradský výzkumný ústav NIITT a výrobní závod Angstrem proto vyvinuly specializovanou sadu obvodů. Řadič T34VG1, exportně označovaný ULA1, nahrazoval řadu samostatných integrovaných obvodů používaných pro obsluhu obrazu, paměti a periferií. Jeho technické označení vycházelo ze základního maticového krystalu KA1515XM1, konkrétně KA1515XM1-216, a objevoval se v kovokeramickém i plastovém provedení.

Podrobný příběh tohoto vývoje zveřejnil v roce 2008 B. Malaševič v odborném časopise Elektronika NTB. Podle jeho líčení navštívil roku 1990 pracovník NIITT P. R. Maševič během služební cesty na Slovensko firmu Didaktik Skalica. Předtím jej zaujal počítač Didaktik Gama, který viděl v obchodě. Vývojářům ve Skalici navrhl nahradit několik středně integrovaných obvodů jediným specializovaným čipem. Ze Skalice získal schéma a exemplář počítače. V NIITT se pak začal vyvíjet T34VG1 pod konstrukčním vedením B. V. Iljičeva.

V publikovaném líčení je popsána i komplikovaná cesta k použití čipu. První vzorky údajně ve Skalici neuspěly, po osobní návštěvě konstruktérů a předvedení jejich vlastní desky však Didaktik nové řešení přijal. Výsledkem byly několikleté dodávky polovodičových součástek Angstremu do Československa. Následně vznikl také T34VG2, který oproti T34VG1 obsahoval další řadiče pro disketové a tiskové periferie. Tuto historii popisuje odborný článek pamětníka, zatímco další technické přehledy připouštějí i odlišné verze původu vnitřního zapojení T34VG1. Je proto správné rozlišovat doloženou výrobní spolupráci od jednotlivých vzpomínek na úplné počátky návrhu.

Souběžně vznikl sovětský procesor T34VM1, plně funkční obdoba Z80A, jehož vývoj podle stejného článku vedl J. L. Otrochov. Samotné označení T34 není doloženo jako přímé pojmenování podle konkrétního tanku. Konstrukční řada čerpala z původní Otrochovovy vojenské zkušenosti u tankistů. Společně s ROM T34RE1 a dynamickými pamětmi tak výrobci získali téměř kompletní domácí součástkovou základnu pro výrobu počítačů kompatibilních se ZX Spectrem. Angstrem ji dodával jak československému Didaktiku, tak mnoha výrobcům v bývalém Sovětském svazu.

Didaktik Gama z let 1987 až 1989 tuto specializovanou ruskou ULA původně nepoužíval. Přechod na T34VG1 je spojen hlavně s následným Didaktikem M, uvedeným v roce 1990, a dalšími modely. Právě změněné časování obrazového signálu patří k příčinám odlišných proporcí obrazu, kvůli kterým se mezi uživateli Didaktiku M vžil vtip o šišatém kolečku. Master využíval stejnou rodinu obvodů a současně mohl obsahovat ROM od Didaktik Skalica s odlišným, výraznějším písmem oproti původnímu Sinclairu.

Master tak není jen dalším klonem slavného britského počítače. Je hmatatelným dokladem toho, jak se elektronika navržená v Zelenogradu propojila s vývojem počítačů v tehdejším Československu.

English / Anglicky:

The Мастер (Master) is a Russian eight-bit home computer compatible with the Sinclair ZX Spectrum 48K. Its design dates to the early 1990s and production involved three organisations in Zelenograd. The Komponent plant provided the enclosure, manufacture and sales, Angstrem supplied the integrated circuits, and Prokom provided design documentation, support and further development. Alongside complete machines, assembly kits were also sold. The design originated during the final years of the Soviet Union, but machines made after its dissolution in December 1991 were manufactured in the Russian Federation.

At least two board designs survive. The original Master uses the T34 chip family, comprising the T34VM1 Z80A-compatible CPU, the T34VG1 multifunction controller and the T34RE1 system ROM. The same basic circuit board was used in the ANBELO/C computer. The later Master-2 used a different design based on two unpackaged custom matrix ICs. The two versions should not be confused when describing their electronics. The small plastic case appeared in several colours. Its 52-key keyboard includes a numeric section and extra keys that operate in conjunction with CAPS SHIFT and SYMBOL SHIFT.

The machine has 48 KB of usable RAM and 16 KB of system ROM. Its graphics are compatible with the ZX Spectrum 48K, using a 256 × 192 pixel image and colour attributes shared by 8 × 8 pixel cells. Sound comes from a simple one-bit beeper output. Cassette tapes provide the normal software storage medium, while Sinclair and Kempston joystick interfaces and expansion connections are available. Surviving documentation does not establish one exact processor frequency for every board version, so the timing should not simply be assumed to match either the original Sinclair or Didaktik M without checking the individual machine.

An especially interesting part of the Master story is its connection to Czechoslovakia's Didaktik computers. At the turn of the 1990s, manufacturers of ZX Spectrum clones wanted to replace extensive discrete video and memory-control logic with a smaller chipset. The NIITT research institute and the Angstrem factory in Zelenograd developed a family of specialised ICs. The T34VG1, known as ULA1 for export, replaced a number of chips involved in video, memory and peripheral management. It was based on the KA1515XM1 gate array, with the specific designation KA1515XM1-216, and appeared in ceramic and plastic packages.

A detailed recollection was published by B. Malashevich in the Russian electronics journal Elektronika NTB in 2008. According to this account, NIITT engineer P. R. Mashevich visited Didaktik Skalica during a business trip to Slovakia in 1990 after noticing the Didaktik Gama in a shop. He proposed replacing several medium-scale integration chips with one custom large-scale integrated circuit. He obtained the machine and its circuit diagrams, and work on the T34VG1 began at NIITT under principal designer B. V. Ilyichev.

The same account describes difficulties with the first samples supplied to Skalica. Following a direct visit by the engineers and a demonstration of their own working board, Didaktik adopted the technology, resulting in several years of IC deliveries from Angstrem to Czechoslovakia. A later chip, T34VG2, integrated additional controllers for floppy disk and printer functions. Other technical histories acknowledge competing theories about the detailed origin of the T34VG1 logic design, so the confirmed industrial cooperation should be distinguished from the individual recollections of its earliest development.

Meanwhile the Soviet T34VM1 CPU was developed as a functional counterpart to the Z80A. According to the same article, the processor project was led by Yu. L. Otrohov. The T34 designation is not simply a documented tribute to a particular tank model, but was connected to the chief designer's earlier military experience as a tank crewman. Together with T34RE1 ROM and dynamic memory ICs, the new family provided manufacturers with a largely domestic chipset for Spectrum-compatible systems. It was supplied to Didaktik Skalica and many computer manufacturers throughout the former Soviet Union.

The Didaktik Gama models of 1987–1989 did not originally use the later Russian ULA design. T34VG1 is chiefly associated with the Didaktik M introduced in 1990 and its successors. Different video timing helps explain the altered screen proportions that became a familiar characteristic of the Didaktik M. The Master used the same family of ICs and could also contain firmware associated with Didaktik Skalica, featuring a distinctive bold character font.

Master therefore represents more than another clone of the famous British home computer. Its circuitry is evidence of cooperation between electronics developers in Zelenograd and computer manufacturing in Czechoslovakia during the final years of the Eastern Bloc.

Technické údaje / Specifications

Výrobce / Manufacturer: Komponent, Angstrem a Prokom, Zelenograd, Rusko / Komponent, Angstrem and Prokom, Zelenograd, Russia

Model: Master

Rok / Year: 1993

Země / Country: Rusko / Russia

Typ / Type: Ruský osmibitový domácí počítač kompatibilní se ZX Spectrum 48K / Russian eight-bit home computer compatible with ZX Spectrum 48K

CPU: V první verzi T34VM1 (КР1858ВМ1), sovětský procesor kompatibilní se Zilog Z80A / Original model T34VM1 (KR1858VM1), Soviet Zilog Z80A-compatible CPU

Takt CPU / CPU clock: Časování třídy ZX Spectrum 48K, přesná frekvence této desky nebyla měřena / ZX Spectrum 48K class timing, exact frequency not measured on this board

RAM: 48 KB uživatelské paměti, konstrukce první verze s dynamickými pamětmi řady 64K×1 / 48 KB usable RAM, original board uses dynamic 64K×1 memory IC family

ROM: 16 KB systémová ROM kompatibilní se ZX Spectrum, můj exemplář zobrazuje DIDAKTIK SKALICA 1989, první verze často používá T34RE1 / 16 KB Spectrum-compatible ROM, my computer boots with DIDAKTIK SKALICA 1989 message, original boards commonly use T34RE1

Operační systém / Operating system: BASIC kompatibilní se Sinclair ZX Spectrum v 16KB ROM, v mém kusu DIDAKTIK SKALICA 1989 / Sinclair ZX Spectrum compatible BASIC in 16 KB ROM, my unit shows DIDAKTIK SKALICA 1989

Video / Graphics: Specializovaný řadič Angstrem T34VG1, exportně ULA1, obraz 256 × 192 bodů, atributové barvy po 8 × 8 pixelech / Angstrem T34VG1, export name ULA1, 256 × 192 video with 8 × 8 pixel colour attributes

Zvuk / Sound: Jednobitový zvuk kompatibilní se ZX Spectrum / ZX Spectrum compatible one-bit beeper

Média / Storage: Magnetofonová kazeta, programy pro ZX Spectrum 48K / Audio cassette, ZX Spectrum 48K software

Rozhraní / Interfaces: Sinclair a Kempston joystick, magnetofon, televizní obrazový výstup, externí napájení a konektory rozšíření podle verze / Sinclair and Kempston joystick, cassette, TV video output, external power and revision-specific expansion connectors

Napájení / Power: Externí síťový adaptér, u původních sestav kombinovaný napájecí a magnetofonový kabel / External mains adaptor, early sets could use combined power and tape cable

Rozměry / Dimensions: Přesné rozměry konkrétní skříně nebyly v dostupných zdrojích spolehlivě stanoveny / Exact dimensions of this cabinet not reliably established in available sources

Náš exemplář / Our machine

Česky / Czech:

Můj Master (МАСТЕР) je vyrobený v Rusku v prosinci 1993. Datum 12/93 je uvedeno přímo na štítku na spodní straně skříně. Na vyfotografované základní desce je také letopočet 1991, který patří ke konstrukci desky, nikoliv k výrobnímu datu tohoto počítače. Skříň je bílá a má rozšířenou 52klávesovou klávesnici s numerickou částí.

Počítač je funkční. Na fotografiích je připojený k barevnému monitoru a běží na něm programy a hry. Na samostatném snímku je počítač připojen také k menšímu CRT monitoru a zdroji programu v telefonu. Úvodní obrazovka přímo uvádí DIDAKTIK SKALICA 1989, což odpovídá československé verzi ROM. Vyfotografoval jsem i zadní konektory pro periferie a výrobní štítek.

English / Anglicky:

My Master (МАСТЕР) was manufactured in Russia in December 1993, as shown by the 12/93 date on the original label on the underside of the case. The photographed motherboard is also marked 1991, a date relating to the board design rather than the manufacture of this particular computer. The white enclosure has a 52-key keyboard with an additional numeric section.

The computer is working. The photographs show it connected to a colour monitor and running software and games. Another photograph shows the machine connected to a smaller CRT display with a phone used as the program source. The startup screen visibly reads DIDAKTIK SKALICA 1989, establishing the Czechoslovak origin of the firmware in this example. I also photographed the rear connectors and factory identification label.

Zdroje / Sources

https://speccy.info/Мастер

https://ru.wikipedia.org/wiki/Клоны_ZX_Spectrum

https://radiokot.ru/forum/viewtopic.php?t=171585

https://zxpress.ru/ru/zxnet/hardware.zx/opishi-svoy-real-y

https://www.electronics.ru/journal/article/477

https://speccy.info/Т34

https://cygnus.speccy.cz/download_roms.php

https://www.sinclaircollection.site/?page_id=504

https://oldcomputer.info/8bit/didaktik/index.htm

https://www.computinghistory.org.uk/det/48192/Didaktik-M-V-D-Skalica-Typ-U9334/

https://zxm.cz/xm/xm4.html

Fotodokumentace / Photo documentation

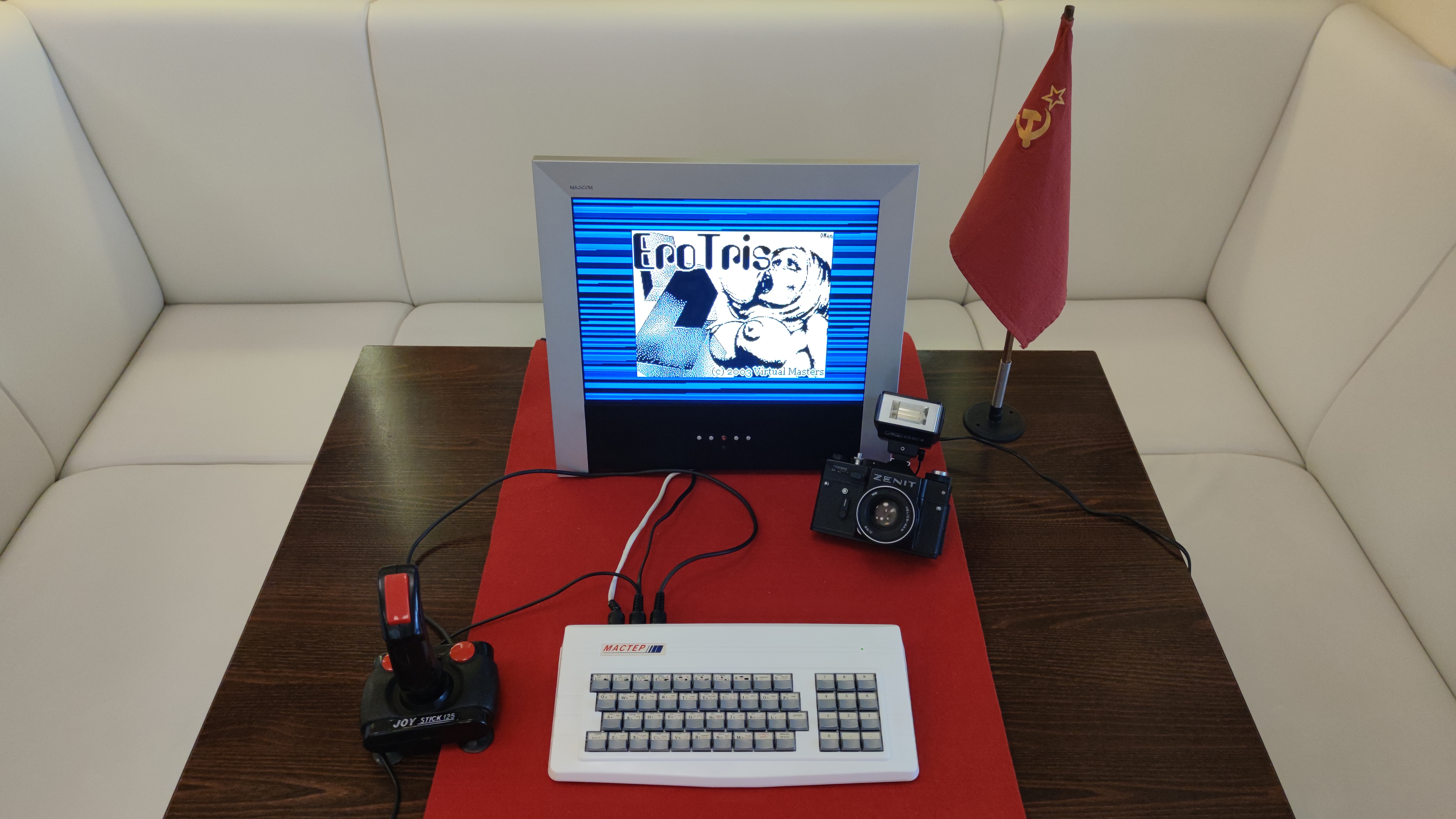

Master МАСТЕР s programem na barevném monitoru / Master МАСТЕР with program on colour monitor
