Mikroša (Микроша)

Mikroša (Микроша), sovětský domácí počítač z dubna 1987 v původním krabicovém kompletu, RetroComputer Žatec / Boxed Soviet Microsha computer from 1987
←
→
Youtube video →

Země / Country:

SSSR / Soviet Union (USSR)

Rok / Year:

1987

Česky / Czech:

Sovětská Mikroša (Микроша) je jedním z nejzajímavějších domácích počítačů konce osmdesátých let. Její příběh nezačal v továrně, ale mezi radioamatéry, kteří se chtěli dostat k vlastnímu mikropočítači v době, kdy byly digitální součástky v Sovětském svazu nedostatkovým zbožím. Vedle běžného prodeje existovaly neoficiální cesty k integrovaným obvodům a mnoho nadšenců si počítače stavělo doslova po jednotlivých součástkách. V roce 1986 jim časopis Radio přinesl konstrukci Radio-86RK, z níž později vyrostla celá rodina příbuzných sovětských osmibitů, včetně továrně vyráběné Mikroši.

Vývoj začal ještě dříve. Už kolem roku 1980 vznikl domácí počítač Mikro-80, který používal sovětský mikroprocesor z rodiny Intel 8080 a ve své úplné podobě potřeboval přibližně dvě stovky integrovaných obvodů. Pro běžného radioamatéra představovalo sestavení takového stroje značnou výzvu. Když časopis Radio v číslech 4 až 6 roku 1986 zveřejnil návod na Radio-86RK, situace se změnila. Konstruktéři využili integrovanější součástky řady K580: procesor KR580VM80A kompatibilní s Intelem 8080, paralelní rozhraní odpovídající 8255, řadič DMA obdobný 8257 a obrazový řadič obdobný 8275. Celý základní počítač tak vystačil s přibližně 29 integrovanými obvody na jedné desce. Název RK znamenal radioamatérský počítač.

Za slavnou konstrukcí stáli mimo jiné Gennadij Vadimovič Zelenko, Sergej Nikolajevič Popov, Jurij Ozerov a Dmitrij Gorškov. Radio-86RK si čtenáři časopisu sestavovali sami, zatímco průmyslové podniky začaly připravovat vlastní upravené verze. Jednou z nich byla právě Mikroša, vyráběná Lianozovským elektromechanickým závodem LEMZ poblíž Moskvy. Přípravy začaly na sklonku roku 1986 a sériová výroba bývá spojována především s rokem 1987. Stroj vznikl jako hotový výrobek pro domácnosti, technické kluby i vzdělávací zařízení. Přestože navazuje na Radio-86RK, není s původní stavebnicí plně programově kompatibilní. Rozdíly v mapování paměti a adresách periferií způsobovaly, že některé programy bylo potřeba upravit.

Mikroša používá osmibitový procesor KR580VM80A s taktem přibližně 1,77 MHz. V základním provedení má 32 KB operační paměti RAM a pouze 2 KB systémové ROM. Ta neobsahuje BASIC, nýbrž monitor umožňující práci s pamětí a spouštění načtených programů. Interpretr BASICu se stejně jako další software zaváděl samostatně, zpravidla z externího kazetového magnetofonu. To připomíná dobu, kdy se každá kilobajtová paměť a každý další čip musely opravdu zaplatit. Klasický magnetofon používal přenos přibližně 700 bitů za sekundu.

Monochromatický obraz vytváří řadič KR580VG75 spolu s logikou DMA. Zobrazuje se až 64 znaků na 25 řádcích a díky speciálním znakům vzniká jednoduchá pseudografika odpovídající přibližně 128 × 50 bodům. Nejde tedy o plnohodnotný barevný grafický počítač, ale o velmi schopný textový systém. Pro zvuk se využívá programovatelný časovač KR580VI53. K dispozici jsou konektory Interface 1 a Interface 2, interní systémové rozhraní, výstup obrazu a připojení magnetofonu. Některé konfigurace používaly také samostatný televizní modulátor.

Mikroša se objevovala ve školách, domech pionýrů, technických klubech i soukromých domácnostech. Dobové ceny se pohybovaly přibližně mezi 500 a 550 rubly, což rozhodně nebyla malá investice. Přesto představovala mnohem dosažitelnější cestu k hotovému osobnímu počítači než stavba komplikovaného Mikro-80. Její význam krásně vystihuje poslední fotografie galerie: jsou na ní Gennadij Zelenko a Sergej Popov s Mikrošou v rukou. Jejich vlastní vzpomínky na vznik Mikro-80, Radio-86RK a sériové Mikroši dodnes připomínají, kolik vynalézavosti bylo za každým takovým strojem.

English / Anglicky:

The Soviet Microsha (Микроша) is one of the most interesting home computers of the late 1980s. Its story did not begin on a factory production line, but among electronics enthusiasts who wanted their own microcomputer at a time when digital components were difficult to obtain in the Soviet Union. Alongside official distribution, hobbyists relied on informal sources of integrated circuits and often built their machines component by component. In 1986, the popular magazine Radio published a practical design called Radio-86RK. It became the basis of an entire family of related Soviet eight-bit computers, including the factory-produced Microsha.

The story began several years earlier. Around 1980, Soviet engineers and hobbyists developed the Micro-80, a home computer based on an Intel 8080-compatible Soviet processor. A complete version required roughly two hundred integrated circuits, making construction and troubleshooting extremely demanding for an ordinary enthusiast. The Radio-86RK project, published in issues 4 to 6 of Radio in 1986, changed that situation. Its designers took advantage of more highly integrated K580-family components: the KR580VM80A processor compatible with the Intel 8080, an 8255-compatible parallel interface, DMA logic corresponding to the 8257 and a video controller related to the 8275. The basic computer used only about 29 integrated circuits on one board. The letters RK stood for radio amateur's computer.

Among the creators were Gennady Vadimovich Zelenko, Sergei Nikolayevich Popov, Yuri Ozerov and Dmitry Gorshkov. Readers could build a Radio-86RK themselves, while industrial enterprises developed related production machines. One of these was the Microsha, manufactured by the Lianozovo Electromechanical Plant, or LEMZ, near Moscow. Preparatory work began in late 1986, with serial production generally dated to 1987. Unlike the hobbyist project, this was a complete factory-made computer aimed at homes, technical clubs and educational institutions. Although closely related to the Radio-86RK, it was not fully software compatible with the original design. Differences in memory mapping and peripheral addresses meant that some programs needed modification.

The Microsha uses an eight-bit KR580VM80A processor clocked at approximately 1.77 MHz. Standard memory consists of 32 KB of RAM and just 2 KB of system ROM. The ROM contains a monitor program for manipulating memory and starting software, not a built-in BASIC interpreter. BASIC and other applications had to be loaded separately, usually from an external audio cassette recorder. It was an era in which every kilobyte of ROM and every additional chip mattered. Cassette transfers were typically around 700 bits per second.

Monochrome video is generated by the KR580VG75 display controller working with DMA logic. The computer displays up to 64 characters on 25 lines, while special characters allow simple pseudographics roughly equivalent to 128 × 50 pixels. It is therefore not a sophisticated colour graphics machine, but a capable text-oriented system. A KR580VI53 programmable timer is used for basic sound generation. Connections include Interface 1 and Interface 2, an internal system connector, video output and a cassette recorder interface. Certain configurations also used a separate television RF modulator.

The Microsha appeared in schools, young people's technical clubs, cultural centres and private homes. Contemporary prices of approximately 500 to 550 Soviet roubles were hardly cheap, but purchasing a finished microcomputer was still far more achievable for many users than assembling a complex Micro-80. The last photograph in this gallery is especially fitting: it shows Gennady Zelenko and Sergei Popov holding a Microsha. Their recollections of the Micro-80, Radio-86RK and factory-made Microsha are a reminder of the ingenuity and determination behind Soviet home computing.

Technické údaje / Specifications

Výrobce / Manufacturer: Lianozovský elektromechanický závod, SSSR / Lianozovo Electromechanical Plant, USSR

Model: Mikroša (Микроша)

Rok / Year: 1987

Země / Country: SSSR / Soviet Union (USSR)

Typ / Type: Osmibitový sovětský domácí počítač, továrně vyráběná varianta Radio-86RK s částečnou programovou kompatibilitou / Soviet eight-bit home computer, factory-produced Radio-86RK derivative with partial software compatibility

CPU: KR580VM80A, sovětský mikroprocesor kompatibilní s Intel 8080 / KR580VM80A, Soviet Intel 8080-compatible processor

Takt CPU / CPU clock: Přibližně 1,77 MHz / Approximately 1.77 MHz

RAM: 32 KB operační RAM / 32 KB working RAM

ROM: 2 KB monitorové ROM, oddělená paměť znakového generátoru, BASIC není v systémové ROM / 2 KB monitor ROM with separate character generator ROM, BASIC not built into system ROM

Operační systém / Operating system: Monitor ve 2KB ROM, BASIC a jiné programy se načítají z externího média / 2 KB resident ROM monitor, BASIC and applications loaded externally

Video / Graphics: Řadič KR580VG75 a DMA, monochromatický text 64 × 25 znaků, znaková pseudografika přibližně 128 × 50 bodů / KR580VG75 and DMA, monochrome 64 × 25 text, character semigraphics approximately 128 × 50

Zvuk / Sound: Základní zvuk vytvářený pomocí programovatelného časovače KR580VI53 / Basic sound from the KR580VI53 programmable timer

Média / Storage: Externí audiokazetový magnetofon, přenos přibližně 700 bit/s, můj kus doplněn o dva zásuvné moduly s hrami a programy / External cassette tape storage, approximately 700 bit/s, my machine also has two plug-in game and software modules

Rozhraní / Interfaces: Obrazový výstup, externí magnetofon, Interface 1, Interface 2, interní systémový konektor a volitelný RF modulátor / Video output, external cassette, Interface 1, Interface 2, internal system connector and optional RF modulator

Napájení / Power: Originální externí napájecí zdroj dochován s mým krabicovým kompletem / Original external power supply preserved with my boxed machine

Původní cena / Original price: Na štítku mého kusu z dubna 1987 uvedeno 500 rublů, další dobové zdroje uvádějí přibližně 500 až 550 rublů / My April 1987 machine is labelled 500 roubles, other period sources quote approximately 500–550 roubles

Náš exemplář / Our machine

Česky / Czech:

Tuto Mikrošu jsem koupil přímo z Ruské federace v listopadu 2021. Podařilo se mi získat krásně zachovalý krabicový komplet, který obsahuje původní krabici, manuály, kabely i originální napájecí zdroj. Počítač byl v tak pěkném stavu, že jsem ho nemusel ani čistit. Právě takhle kompletní a zachovalé stroje ze Sovětského svazu se dnes shánějí stále obtížněji.

Můj exemplář byl vyroben v dubnu 1987, má výrobní číslo 00736 a na jeho štítku je uvedena cena 500 rublů. Od dalšího známého z Moskvy se mi následně podařilo získat dva zásuvné moduly s hrami a programy, takže ke stroji mám i zajímavé dobové softwarové příslušenství. Na poslední fotografii jsou s Mikrošou samotní Gennadij Vadimovič Zelenko a Sergej Nikolajevič Popov, dva z tvůrců počítačů Mikro-80 a Radio-86RK. Je to krásná připomínka lidí, bez nichž by Mikroša vůbec nevznikla.

English / Anglicky:

I bought this Microsha directly from the Russian Federation in November 2021. I was fortunate to find a beautifully preserved boxed set, complete with its original packaging, manuals, cables and original power supply. The computer was in such fine condition that I did not even need to clean it. Complete Soviet computers preserved like this have become increasingly difficult to find.

My particular machine was manufactured in April 1987, bears serial number 00736 and has a price of 500 roubles printed on its label. I subsequently obtained two plug-in modules containing games and programs from another acquaintance in Moscow, adding some very interesting period software accessories to the set. The last photograph shows Gennady Vadimovich Zelenko and Sergei Nikolayevich Popov, two of the creators of the Micro-80 and Radio-86RK, holding a Microsha. It is a wonderful reminder of the people whose work made this machine possible.

Zdroje / Sources

https://www.chipwiki.ru/wiki/Микроша

https://hwmuseum.pp.ua/computer/2548.html

https://habr.com/ru/articles/165053/

https://computer-museum.ru/articles/personalnye-evm/1917/

https://computer-museum.ru/articles/personalnye-evm/906/

https://habr.com/ru/companies/yandex/articles/477842/

https://oldcomputer.info/8bit/mikrosha/index.htm

https://retro-computer.ru/item/Mikrosha.html

https://en.wikipedia.org/wiki/Radio-86RK

Fotodokumentace / Photo documentation

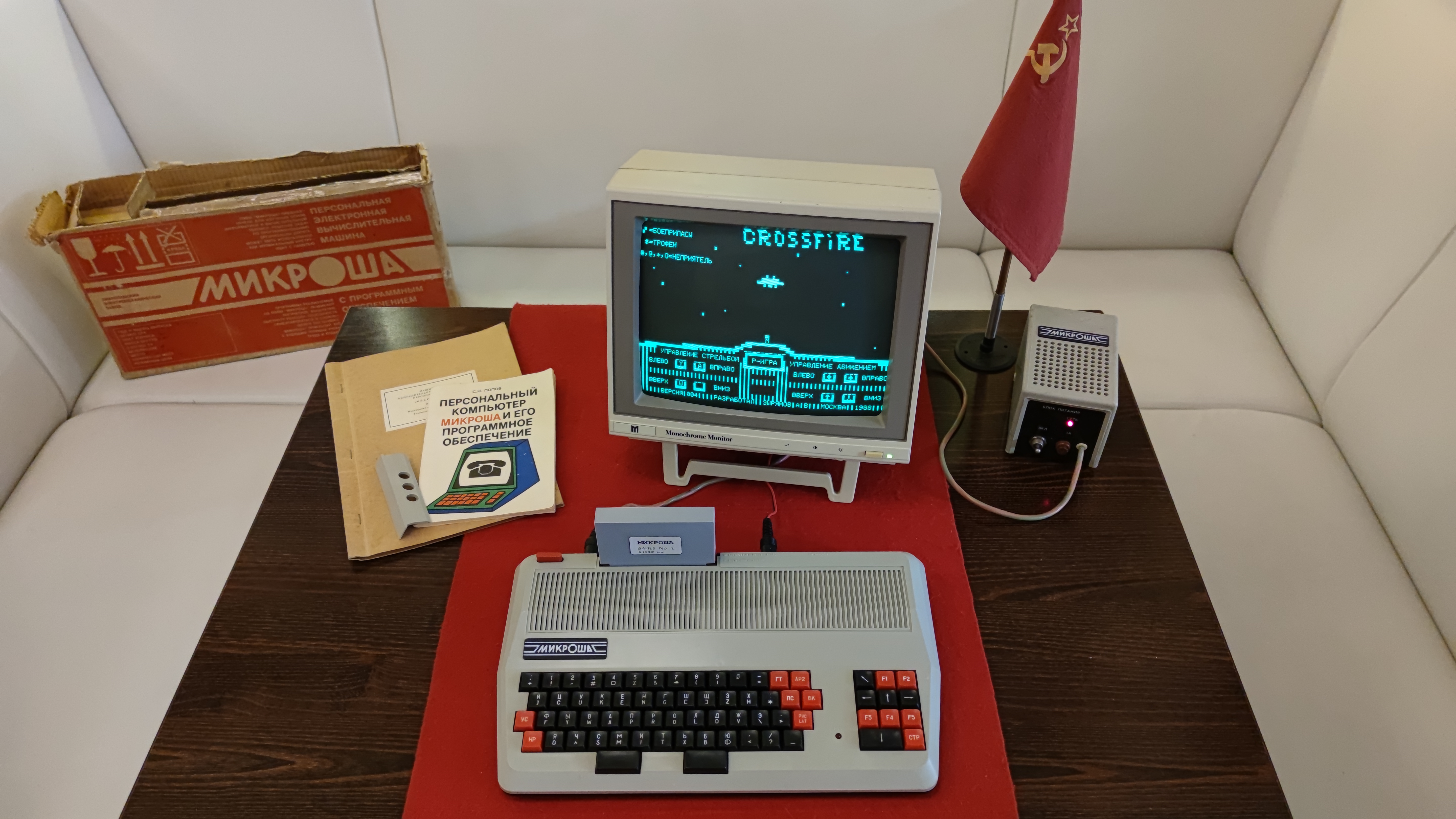

Mikroša s původní krabicí, monitorem, disketami a dokumentací na stole / Mikroša computer with original box, monitor, disks and documents on a table
Mikroša s připojeným monitorem zobrazujícím program a původním příslušenstvím / Mikroša connected to a monitor displaying software, with its original accessories
Čelní pohled shora na klávesnici Mikroša s odděleným číselným blokem / Front overhead view of the Mikroša keyboard with separate numeric keypad
Zadní hrana počítače Mikroša s rozšiřujícím konektorem a přívodním kabelem / Rear edge of the Mikroša with expansion connector and connected cable
Spodní kryt Mikroša s větráním, nožkami a výrobním štítkem / Mikroša bottom cover showing ventilation, rubber feet and factory label
Druhý záběr ženy s počítačem Mikroša a dalším malým přístrojem / Second photograph of a woman holding the Mikroša and another small device
Technické schéma zapojení počítače Mikroša z dobové dokumentace / Technical circuit schematic of the Mikroša computer from period documentation
Dva muži držící počítač Mikroša během sběratelského setkání / Two men holding the Mikroša at a collectors' meeting
Mikroša s šedou skříní a černooranžovou klávesnicí, pohled shora / Top view of the Mikroša with a grey case and black and orange keyboard
Detail levé přední části skříně Mikroša, větracích otvorů a kláves / Close-up of the Mikroša front left case, ventilation grille and keys
Detail pravé části klávesnice Mikroša a oranžových ovládacích tlačítek / Close-up of the right side of the Mikroša keyboard and orange control keys
Zadní panel Mikroša s konektory, kulatými zásuvkami a připojeným vedením / Mikroša rear panel with sockets, round connectors and attached wiring
Archivní fotografie ženy držící počítač Mikroša při předávání / Archival photograph of a woman holding the Mikroša computer
Archivní snímek osoby s rozloženým počítačem Mikroša a příslušenstvím na podlaze / Archival image of a person with the Mikroša and its accessories arranged on the floor
Mikroša s kazetami a originálními programovými nosiči na jiné sestavě / Mikroša with cassettes and original program media near another computer setup
