Multi-System Elite 4

Země / Country:
Tchaj-wan / Taiwan
Rok / Year:
1983
Česky / Czech:
Multi-System Elite-4 je málo zdokumentovaný tchajwanský osmibitový počítač kompatibilní s Apple II Plus. Na základní desce mého exempláře je označení Multi System a letopočet 1983. Po zapnutí používá označení Elite-4. Historické soupisy tchajwanských klonů Apple II uvádějí výrobce Happy Home Computer Co. a jeho řadu Multi-System. Samotný Elite-4 není v dostupných katalozích samostatně dostatečně popsán, ale jeho konstrukce odpovídá základní jednoprocesorové variantě této rodiny. Rok 1983 proto dokládá především označení dochované základní desky, nikoli nalezený dobový prodejní ceník.
Základem Elite-4 je osmibitový procesor Synertek 6502 taktovaný přibližně na 1 MHz. Počítač používá paměťovou a programovou architekturu Apple II Plus, včetně kompatibilního BASICu, ROM monitoru, kompozitního video výstupu, kazetového rozhraní a možnosti připojit disketový řadič. Můj exemplář má sestavu paměti 48 KB RAM a 16 KB přídavné paměti, tedy celkem 64 KB. Programy pro Apple II a Apple II Plus mohou využívat textovou obrazovku 40 × 24 znaků, nízké grafické rozlišení 40 × 48 bodů a vysoké rozlišení 280 × 192 bodů. Barevné zobrazení vychází z kompozitního systému Apple II. Pro zvuk je použit jednoduchý jednobitový reproduktor.
Nejnápadnější konstrukční odlišností proti původnímu Apple II Plus je samostatná klávesnice s numerickým blokem a zvláštními funkčními klávesami. Na klávesnici je uvedena značka MULTITECH, tedy tchajwanského výrobce, který se později proslavil značkou Acer. Klávesnice je s počítačem spojena spirálovým kabelem. Konektor svým vzhledem připomíná konektor joysticku, jde však o klávesnicové rozhraní tohoto počítače. Základní jednotka má nízkou klínovitou skříň se snímatelným horním krytem.
Další zvláštností je systém rozšiřujících konektorů. Dobový manuál příbuzného Multi-System BOSS-1 a dokumentace sběratele FinApple uvádějí pro variantu Type A procesor 6502 a devět pozic včetně zvláštního systémového slotu označeného J. Nejde tedy o devět navzájem zaměnitelných standardních rozšiřujících slotů Apple II. Variantě Type C odpovídá odlišná dvouprocesorová konstrukce se 6502 a Z80A, která umožňovala další operační prostředí. Moje deska odpovídá jednoprocesorovému uspořádání Type A. Speciální systémová karta může obsahovat ROM s požadovaným programovým prostředím a v konstrukci Type A se uvádí také samostatná pozice U24 pro systémovou EPROM.
Výrobce této počítačové rodiny nabízel kromě základního prostředí Apple II také různé systémové karty a rozšíření. Archivní materiály k BOSS-1 zmiňují systémové karty Apple DOS, Forth a kombinované varianty, možnost Z80 karty, přídavné paměti, tiskového rozhraní, sériové komunikace i řadiče disket. Jde o doložené možnosti příbuzné platformy, ne o tvrzení, že všechny tyto karty byly standardní výbavou Elite-4. Dobové finské katalogy společnosti Bebek Electronic z roku 1984 dokládají, že se modely BOSS-1 a BOSS-1C skutečně prodávaly také v Evropě. Tchajwanská rodina Multi-System tak nebyla pouze experimentální deskou pro místní trh.
Elite-4 patří mezi méně známé příklady toho, jak výrobci na Tchaj-wanu v první polovině osmdesátých let rozvíjeli architekturu Apple II vlastními konstrukčními úpravami. Apple II Plus byl jejich softwarovým základem, nikoliv nutně přesnou mechanickou kopií. Oddělená klávesnice, vlastní skříň a vyhrazený systémový slot odlišují Elite-4 od běžných klonů, které většinou napodobovaly i podobu původního počítače Apple.
English / Anglicky:
The Multi-System Elite-4 is a poorly documented Taiwanese eight-bit computer compatible with the Apple II Plus. Its motherboard is marked Multi System and dated 1983, while the startup display identifies the machine as Elite-4. Historical lists of Apple II clones associate the Multi-System family with the Taiwanese Happy Home Computer Co. The Elite-4 name is not separately documented in sufficient detail in surviving catalogues, but the hardware corresponds to the basic single-processor configuration of this product family. The 1983 date is therefore supported chiefly by the actual PCB inscription rather than an independently discovered period retail announcement.
The computer uses an eight-bit Synertek 6502 running at approximately 1 MHz. Its memory and software architecture follows the Apple II Plus with compatible BASIC and ROM monitor firmware, composite video, cassette connections and optional floppy disk controller. My example is configured with 48 KB main RAM plus 16 KB expansion memory, giving 64 KB in total. Compatible Apple II and Apple II Plus software can use 40 × 24 character text, 40 × 48 low-resolution graphics and 280 × 192 high-resolution graphics. Colour generation follows the Apple II composite video system. A simple one-bit loudspeaker provides sound.
One of the most distinctive differences from the original Apple II Plus is the separate keyboard with numeric keypad and additional function keys. The keyboard is marked MULTITECH, the Taiwanese electronics company later known worldwide through the Acer brand. It connects to the main unit through a coiled cable. Although the connector resembles a joystick connector, it is the dedicated keyboard connection for this computer. The main unit has a low wedge-shaped housing with a removable upper cover.
The expansion connector layout is another unusual feature. Documentation for the related Multi-System BOSS-1 and research published by collector FinApple describe the Type A board as a single-6502 design with nine positions, including a special system slot marked J. Thus the machine should not be described as having nine interchangeable standard Apple II expansion slots. The distinct Type C design contains both 6502 and Z80A processors to support additional software environments. My motherboard follows the single-processor Type A layout. A special system card can hold ROM firmware, while the Type A architecture also identifies position U24 for a system EPROM.
The manufacturer offered a variety of system cards and optional expansions across the Multi-System family. BOSS-1 archival materials describe cards for Apple DOS, Forth and additional operating environments, as well as Z80 expansion, extra memory, printer and serial interfaces and floppy controllers. These are documented family options, not necessarily standard components of every Elite-4. Finnish Bebek Electronic catalogues from 1984 provide period evidence that the related BOSS-1 and BOSS-1C computers were sold in Europe, confirming that this family was a commercial product rather than merely a prototype.
The Elite-4 illustrates how Taiwanese manufacturers adapted the Apple II architecture during the early 1980s. While Apple II Plus compatibility provided the software foundation, these machines did not necessarily copy the original industrial design. The detachable keyboard, distinctive enclosure and dedicated system-card position make the Elite-4 noticeably different from the many clones that imitated the Apple II's appearance as closely as its electronics.
Technické údaje / Specifications
Výrobce / Manufacturer: Happy Home Computer Co., řada Multi-System, Tchaj-wan, identifikace podle archivních soupisů / Happy Home Computer Co., Multi-System family, Taiwan, attribution from historical clone catalogues
Model: Multi-System Elite 4
Rok / Year: 1983
Země / Country: Tchaj-wan / Taiwan
Typ / Type: Tchajwanský osmibitový osobní počítač kompatibilní s Apple II Plus / Taiwanese Apple II Plus compatible eight-bit personal computer
CPU: Synertek 6502, osmibitový procesor kompatibilní s Apple II Plus / Synertek 6502, Apple II Plus compatible eight-bit CPU
Takt CPU / CPU clock: Přibližně 1 MHz / Approximately 1 MHz
RAM: 64 KB v mém exempláři, 48 KB základní RAM a 16 KB rozšíření / 64 KB in my example, 48 KB main RAM plus 16 KB expansion
ROM: Apple II Plus kompatibilní ROM monitor a BASIC, systémové prostředí také ze zvláštní ROM karty, deska Type A podporuje EPROM v pozici U24 / Apple II Plus compatible ROM monitor and BASIC, firmware also supported on dedicated system ROM card, Type A board supports EPROM at U24
Operační systém / Operating system: Kompatibilní Applesoft BASIC a ROM monitor, s disketovou kartou Apple DOS 3.3, další prostředí pomocí systémových karet této rodiny / Compatible Applesoft BASIC and ROM monitor, Apple DOS 3.3 with floppy controller, other environments via Multi-System system cards
Video / Graphics: Kompozitní video Apple II, text 40 × 24, nízká grafika 40 × 48, vysoké rozlišení 280 × 192, barvy podle kompozitního režimu / Apple II composite video, 40 × 24 text, 40 × 48 low resolution, 280 × 192 high resolution, colour by composite mode
Zvuk / Sound: Jednobitový systémový reproduktor / One-bit system speaker
Média / Storage: Magnetofon, 2× externí 5.25" mechanika DISTAR s řadičem Disk II kompatibilním s Apple II / Cassette, two external 5.25" DISTAR floppy drives with Apple II Disk II compatible controller
Rozhraní / Interfaces: Externí klávesnice MULTITECH, magnetofonový vstup a výstup, kompozitní video, 9 pozic rozšíření včetně 1 vyhrazeného systémového slotu, karty kompatibilní s Apple II / External MULTITECH keyboard, cassette input and output, composite video, 9 expansion positions including 1 dedicated system slot, Apple II compatible cards
Napájení / Power: Vnitřní zdroj označený pro Apple II, na mém kusu bez horního plechového krytu, přesné elektrické hodnoty nezjištěny / Internal Apple II labelled PSU, upper metal cover absent on my unit, exact electrical ratings not determined
Rozměry / Dimensions: Přesné rozměry modelu Elite-4 nejsou zdokumentovány / Exact Elite-4 model dimensions not documented
Náš exemplář / Our machine
Můj Multi-System Elite-4 pochází od francouzského sběratele z Montpellier. Na předním panelu má označení Elite, při spuštění se hlásí jako Elite-4 a na základní desce je nápis Multi System s rokem 1983 a označením revize 4.1. Je osazen procesorem Synertek 6502. Zachovala se také samostatná klávesnice MULTITECH s numerickým blokem, připojená spirálovým kabelem. Na fotografiích je funkční sestava s barevným monitorem a dvěma externími disketovými mechanikami.
Počítač jsem získal bez karty řadiče disket. Kompatibilní řadič jsem objednal z Bulharska a k němu sehnal dvě původní 5.25" mechaniky DISTAR na Aukru. Do skříně je osazena také speciální systémová karta. Na desce je devět konektorových pozic, z nichž jedna slouží pro systémovou kartu. Počítač jsem otevřel a fotografoval vnitřní elektroniku i napájecí zdroj.
Napájecí zdroj má původní značení Apple II a chybí mu horní plechový kryt. Nejde proto o úplný původní krytovaný zdroj Elite-4, ale sestava je funkční.

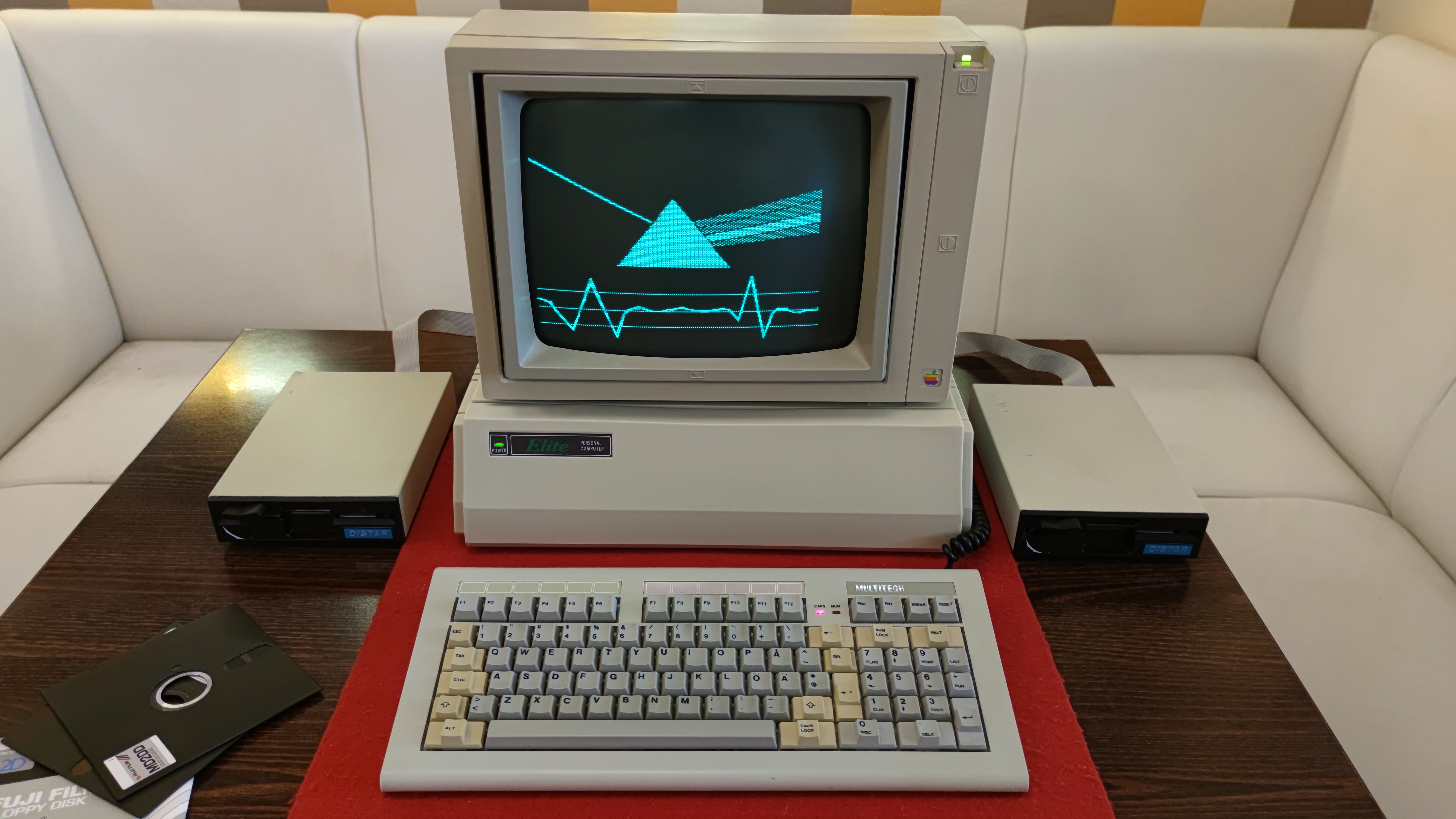

My Multi-System Elite-4 came from a French collector in Montpellier. The front panel is marked Elite, its startup screen identifies it as Elite-4, and the motherboard is marked Multi System, dated 1983 and labelled revision 4.1. It is fitted with a Synertek 6502 processor. The separate MULTITECH keyboard with numeric keypad and coiled cable has also survived. The photographs show the working computer with a colour monitor and two external floppy drives.
I received the computer without a floppy disk controller card. I ordered a compatible controller from Bulgaria and acquired two original 5.25" DISTAR floppy drives through Aukro. A special system card is also installed. The board has nine connector positions, one of which is reserved for the system card. I opened the case and photographed the internal electronics and the power supply.
The power supply bears original Apple II markings and its upper metal cover is missing. The system is nevertheless working.
