National CF-2000

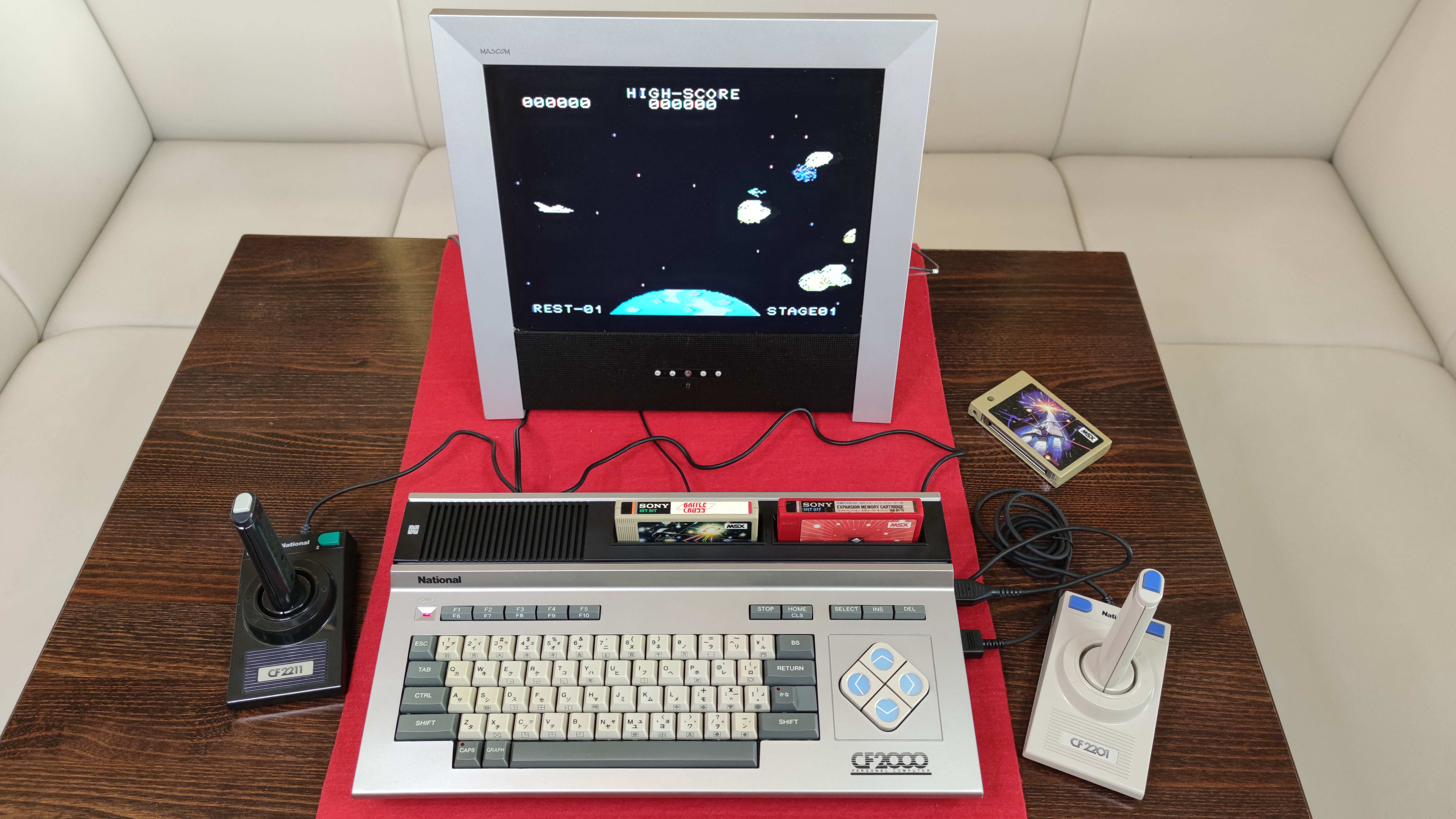

National CF-2000, první japonský MSX od Matsushity, funkční počítač s joystickem / National CF-2000, Matsushita's first Japanese MSX, working computer and joystick
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

National CF-2000 je osmibitový domácí počítač japonské společnosti Matsushita Electric Industrial, uvedený na trh v říjnu 1983. Šlo o první počítač standardu MSX, který Matsushita prodávala na domácím trhu pod značkou National. Řada dostala v Japonsku obchodní označení King Kong a firma jej využívala také v reklamě. CF-2000 má společnou skříň pro elektroniku, klávesnici i síťový zdroj. Nad klávesnicí jsou dva sloty pro cartridge a vpravo samostatná čtyřsměrná skupina kurzorových kláves.

Značka National vznikla u Matsushity již ve dvacátých letech 20. století. Panasonic byl zpočátku obchodní název používaný zejména pro mezinárodní trhy. Obě značky existovaly souběžně ještě mnoho let. V roce 1988 Matsushita upravila pravidla používání svých značek, ale nešlo o jejich definitivní sloučení. Celosvětové sjednocení korporátní značky pod názvem Panasonic nastalo až v roce 2008. Právě proto se na japonských počítačích z první poloviny osmdesátých let setkáme s původním označením National.

Procesorem CF-2000 je NEC D780C-1, kompatibilní se Zilog Z80A, pracující na standardním taktu MSX přibližně 3,58 MHz. Počítač má 16 KB operační paměti a dalších 16 KB samostatné obrazové RAM. Systémových 32 KB ROM obsahuje MSX BIOS a MSX BASIC 1.0. Jde o MSX první generace, nikoliv MSX2. Díky společnému standardu může počítač používat odpovídající MSX cartridge a software, pokud jejich konkrétní nároky nepřevyšují dostupnou paměť či hardware.

Video zajišťuje obvod Texas Instruments TMS9918A, u CF-2000 doložený také ve variantě TMS9918ANL. Podporuje textové režimy 40 × 24 a 32 × 24 znaků, grafiku 256 × 192 bodů, paletu šestnácti barev a hardwarové sprity. Zvuk vytváří programovatelný obvod General Instrument AY-3-8910 se třemi tónovými kanály a generátorem šumu. Jde o standardní kombinaci první generace MSX.

Počítač je vybaven dvěma sloty pro cartridge, dvěma univerzálními ovladačovými porty pro joystick nebo kompatibilní myš či paddle, rozhraním pro kazetový magnetofon a samostatným zvukovým a kompozitním video výstupem. Další konektor je určen pro externí RF převodník CF-2111. Základní počítač nemá vestavěný paralelní tiskový port. Příslušné připojení tiskárny poskytovala samostatná interface cartridge CF-2121. Toto omezení bylo součástí jednodušší a levnější konstrukce CF-2000.

Klávesnice je japonská, s latinkou, japonskými popisky a samostatnými funkčními klávesami. Vestavěný síťový zdroj odpovídá původnímu japonskému napájení 100 V. Dochované japonské specifikace uvádějí rozměry přibližně 430 × 232 × 72 mm, hmotnost asi 3,6 kg a příkon 25 W. Počítač byl určen především pro domácí použití v Japonsku a v dobové inzerci byl spojován s výraznou reklamní postavou King Kong.

Samostatným příslušenstvím National byl joystick CF-2211, uvedený kolem roku 1985. Má vlastní ovladačovou základnu a patří do širší nabídky příslušenství pro MSX. Nešlo o součást původní základní sestavy CF-2000 z října 1983. Matsushita pokračovala ve výrobě MSX i v dalších generacích pod značkami National a Panasonic a jako jediný výrobce uvedla na trh počítače standardu MSX turbo R. Posledním z této řady byl Panasonic FS-A1GT.

English / Anglicky:

The National CF-2000 is an eight-bit home computer introduced in Japan by Matsushita Electric Industrial in October 1983. It was the company's first MSX-standard computer for the Japanese home market, marketed under the National brand. The series was advertised in Japan under the name King Kong, which was also used in its promotional material. The CF-2000 integrates the electronics, keyboard and mains power supply in a single case. Two cartridge slots sit above the keyboard, with a separate four-direction cursor-key cluster at the right.

The National brand had been used by Matsushita since the 1920s, while Panasonic was initially used mainly for international markets. The two names coexisted for many years. Matsushita revised its brand categories in 1988, but this was not a final merger of the brands. Worldwide unification under the Panasonic corporate name did not take place until 2008. That is why Japanese computers from the early 1980s still carry the National name.

The CF-2000 uses an NEC D780C-1 processor compatible with the Zilog Z80A, clocked at the standard MSX rate of approximately 3.58 MHz. It has 16 KB of working RAM and a separate 16 KB of video RAM. The 32 KB system ROM contains the MSX BIOS and MSX BASIC 1.0. This is a first-generation MSX computer, not an MSX2. Its shared standard allows it to run compatible MSX cartridge and cassette software, subject to the memory and hardware requirements of each program.

Video is provided by the Texas Instruments TMS9918A, also documented in the TMS9918ANL version for the CF-2000. The chip supports text modes of 40 by 24 or 32 by 24 characters, 256 by 192 pixel graphics, a sixteen-colour palette and hardware sprites. Sound comes from a General Instrument AY-3-8910 programmable sound generator, with three tone channels and a noise generator. This is a characteristic hardware combination of the first MSX generation.

The computer has two cartridge slots, two general-purpose controller ports for joysticks, compatible mice or paddle controllers, a cassette recorder connection and separate audio and composite video outputs. Another connector supports the external CF-2111 RF converter. The basic machine does not have a built-in parallel printer port. Printer connectivity was available through a separate CF-2121 interface cartridge. This was one of the compromises of the simpler CF-2000 design.

The Japanese keyboard has Latin and Japanese legends together with dedicated function keys. Its built-in power supply was designed for Japanese 100 V mains. Surviving Japanese specifications give approximate dimensions of 430 × 232 × 72 mm, a weight around 3.6 kg and 25 W power consumption. The machine was intended for home use in Japan and featured the distinctive King Kong character in period advertising.

The National CF-2211 joystick was a separate accessory introduced around 1985. It has its own controller base and belongs to the wider line of MSX accessories. It was not part of the basic CF-2000 package at launch in October 1983. Matsushita continued to manufacture MSX computers under the National and Panasonic brands across later generations and was the only manufacturer to launch the MSX turbo R standard. The final model in that family was the Panasonic FS-A1GT.

Technické údaje / Specifications

Výrobce / Manufacturer: Matsushita Electric Industrial, značka National, Japonsko / Matsushita Electric Industrial, National brand, Japan

Model: CF-2000

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový japonský domácí počítač MSX1 / Japanese 8-bit MSX1 home computer

CPU: NEC D780C-1, procesor kompatibilní se Z80A / NEC D780C-1, Z80A-compatible processor

Takt CPU / CPU clock: 3,579545 MHz, obvykle zaokrouhleně 3,58 MHz / 3.579545 MHz, generally rounded to 3.58 MHz

RAM: 16 KB hlavní RAM a 16 KB samostatné obrazové VRAM / 16 KB main RAM plus separate 16 KB video RAM

ROM: 32 KB ROM pro MSX BIOS a MSX BASIC 1.0 / 32 KB ROM for MSX BIOS and MSX BASIC 1.0

Operační systém / Operating system: MSX BASIC 1.0 a MSX BIOS v ROM. MSX-DOS není v základním počítači, vyžaduje disketové rozšíření a odpovídající paměť / MSX BASIC 1.0 and MSX BIOS in ROM. MSX-DOS is not built in and requires suitable floppy expansion and memory

Video / Graphics: Texas Instruments TMS9918A, 40 × 24 a 32 × 24 znaků, grafika 256 × 192, paleta 16 barev a hardwarové sprity / Texas Instruments TMS9918A, 40 × 24 and 32 × 24 text, 256 × 192 graphics, 16-colour palette and hardware sprites

Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a generátor šumu / General Instrument AY-3-8910, three tone channels and noise generator

Média / Storage: Dva sloty MSX cartridge a kazetový magnetofon, disketové systémy pouze s příslušným rozšířením / Two MSX cartridge slots and cassette recorder, floppy use requires separate expansion hardware

Rozhraní / Interfaces: Dva sloty MSX cartridge, dva univerzální porty ovladačů, magnetofon, kompozitní video, audio, konektor RF adaptéru CF-2111, tiskárna přes cartridge CF-2121 / Two MSX cartridge slots, two controller ports, cassette, composite video, audio, CF-2111 RF adapter connector, printer via CF-2121 cartridge

Napájení / Power: Vestavěný zdroj pro japonskou síť 100 V AC, v katalogu příkon 25 W / Built-in PSU for Japanese 100 V AC mains, catalogue power consumption 25 W

Rozměry / Dimensions: 430 × 232 × 72 mm, katalogová hmotnost přibližně 3,6 kg / 430 × 232 × 72 mm, catalogue weight approximately 3.6 kg

Náš exemplář / Our machine

Česky / Czech:

Můj National CF-2000 byl funkční, ale dost špinavý. Některé klávesy nereagovaly, proto jsem počítač rozebral, vyčistil a věnoval se zvlášť klávesnici. Tu jsem vyjmul, rozebral a vyčistil její kontaktní části. Po sestavení klávesy opět fungovaly. Fotografie z čištění ukazují otevřenou skříň, základní desku, napájecí část a samostatnou desku klávesnice.

K počítači jsem si dodatečně pořídil dva originální joysticky National CF-2211. Tento model ovladače byl uveden až po samotném CF-2000, takže jde o později doplněné příslušenství. V galerii jsou i dva samostatné dokumentační snímky joysticku CF-2211. Na úvodní fotografii je můj National se zapnutým monitorem a dvěma ovladači, jejich přesné typové označení z tohoto společného záběru nevyvozuji.

Počítač je v provozuschopném stavu. V galerii jsou vedle fotografií mého exempláře také dobové japonské reklamy, včetně propagace CF-2000 pod názvem King Kong.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My National CF-2000 was working, but it was quite dirty. Several keys did not respond, so I dismantled and cleaned the computer, giving special attention to the keyboard. I removed and disassembled the keyboard, cleaned its contact areas and reassembled it. The keys then worked again. The restoration photographs show the opened case, motherboard, power section and separate keyboard circuit board.

I later acquired two original National CF-2211 joysticks for the machine. This controller was introduced after the CF-2000 itself, so it is an accessory I added subsequently. The gallery also contains two individual reference photographs of a CF-2211 joystick. The opening photograph shows my National running with a monitor and two controllers, but I do not infer the exact model of both controllers from that overview image alone.

The computer is now operational. Alongside photographs of my example, the gallery includes period Japanese advertising, including the King Kong campaign for the CF-2000.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/National_CF-2000

https://generation-msx.nl/hardware/national/cf-2000/343

https://www.msx.org/wiki/National_CF-2211

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1074122.html

https://msx.memo.wiki/d/CF-2000

https://www.msxarchive.nl/pub/msx/docs/manuals/msxtech.pdf

https://holdings.panasonic/global/corporate/brand/history.html

https://holdings.panasonic/global/corporate/about/history/chronicle/2008.html

Fotodokumentace / Photo documentation



National CF-2000 se hrou na monitoru a ovladači / National CF-2000 running a game with controllers
Logo National na počítači CF-2000 / National branding on CF-2000 computer
Levý bok a napájecí část National CF-2000 / National CF-2000 left side and power connection
Konektory magnetofonu a RF převodníku National CF-2000 / National CF-2000 cassette and RF converter connectors
Identifikační štítek National CF-2000 / National CF-2000 identification label
Joystick National CF-2211 z druhého úhlu / National CF-2211 joystick from another angle
Základní deska a napájení National CF-2000 / National CF-2000 motherboard and power circuitry
Dobová japonská reklama na National CF-2000 / Period Japanese National CF-2000 advertisement
Reklama National King Kong s gorilou a CF-2000 / National King Kong advertisement with gorilla and CF-2000
National CF-2000, klávesnice a dvojice cartridge slotů / National CF-2000 keyboard and two cartridge slots
Pravý bok National CF-2000 s porty pro ovladače / National CF-2000 right side with controller ports
Zadní část National CF-2000 s video a audio konektory / National CF-2000 rear with video and audio connectors
Spodní kryt počítače National CF-2000 / Underside of National CF-2000
National CF-2211 joystick, čelní a boční pohled / National CF-2211 joystick, front and side view
National CF-2000 při čištění, otevřená skříň a klávesnice / National CF-2000 during cleaning, opened case and keyboard
Rozebraná klávesnice National CF-2000 při čištění / National CF-2000 keyboard dismantled for cleaning
National CF-2000 King Kong, japonská reklama / National CF-2000 King Kong Japanese advertisement
Japonský katalog National MSX CF-2000 / Japanese National MSX CF-2000 catalogue
