National/Panasonic JR-200

National/Panasonic JR-200, funkční japonský domácí počítač z roku 1982, revize desek, keramické EPROM a původní napájení / Japanese vintage computer
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1982

Česky / Czech:

National JR-200 patří k pozoruhodným japonským domácím počítačům, které vznikly ještě před masovým rozšířením standardu MSX. Výrobcem byla skupina Matsushita, známá v Japonsku především značkou National a v zahraničí jako Panasonic. Na konci roku 1982 nabídla domácím zákazníkům nový JR-200 za 79 800 jenů. Oproti malému JR-100, představenému o rok dříve, šlo o výrazně schopnější stroj. Přestože obě zařízení patřila do jedné řady a sdílela příbuznou procesorovou architekturu, jejich programy nebyly vzájemně kompatibilní. Do Severní Ameriky a na evropské trhy se připravovala exportní varianta Panasonic JR-200U, představená v roce 1983, odlišná zejména televizní normou a napájením.

Zatímco JR-100 měl skromný monochromatický obraz a jednoduchý bzučák, JR-200 nabídl osm barev, text 32 × 24 znaků a semigrafiku 64 × 48 bodů. Programovatelné znakové vzory dovolovaly sestavovat jemnější obraz až na úrovni 256 × 192 obrazových bodů, nešlo ovšem o samostatný standardní bitmapový režim v dnešním smyslu. JR-BASIC 5.0 obsahoval příkazy pro práci s barvami, grafikou i hudbou. Zvuk tvořily tři současně hrající obdélníkové tóny v rozsahu pěti oktáv. Technickou zajímavostí je, že je nevytvářel samostatný hudební čip podobný čipům AY nebo SID, ale časovače integrovaného obvodu MN1271. K dispozici byly dva joystickové konektory, výstup pro obraz a externí reproduktor, rozhraní kazetového magnetofonu, tiskárny a rozsáhlá systémová sběrnice určená i pro disketové příslušenství. Kazetový záznam mohl pracovat rychlostí 600 nebo 2 400 baudů, což bylo v roce 1982 velmi příjemné vylepšení.

Uvnitř pracoval osmibitový procesor Matsushita MN1800A kompatibilní s Motorolou 6802. Pomáhal mu čtyřbitový řadič MN1544CJR, který obstarával obsluhu klávesnice a joysticků a sám obsahoval 128 bajtů RAM a 4 KB vlastní ROM. Paměť počítače tvořilo 32 KB hlavní RAM, 2 KB videopaměti a další 2 KB pro uživatelsky definované znaky. Často uváděných 36 KB tedy není velikost samotné programové RAM, nýbrž součet těchto tří oblastí. Hlavní JR-BASIC a systémové programy byly v 16 KB ROM. Zajímavá je i frekvence hlavního procesoru. V přehledech se běžně opisuje 0,89 MHz, ale odborné zkoumání exportního JR-200U a jeho servisní dokumentace uvádí hodnoty blízké 1,34 MHz. Přesný takt japonského exempláře proto není vhodné bez měření vydávat za jistý.

Tento model je zajímavý také z hlediska oprav a původních součástek. Japonské fotografie dochovaných desek dokládají dvojici EPROM o kapacitě 8 KB Mitsubishi M5L2764K, zatímco servisní dokumentace exportního JR-200U uvádí maskované ROM Matsushita MN4864CA2 a MN4864CB2. Existují také rozdíly v označení samotných plošných spojů. Bez dobové výrobní dokumentace však nelze z těchto odlišností bezpečně určit pořadí revizí ani přesné datum jejich zavedení. O něco později se Matsushita začala výrazně prosazovat také se stroji standardu MSX. JR-200 tak dnes představuje zajímavou vlastní cestu velkého japonského elektrotechnického koncernu, která se do běžné evropské paměti domácích počítačů téměř nezapsala.

English / Anglicky:

The National JR-200 is one of Japan's intriguing home computers from the period immediately before the MSX standard became widespread. It was made by the Matsushita group, known primarily as National in the Japanese domestic market and as Panasonic abroad. The JR-200 was introduced in Japan in late 1982 for ¥79,800. Compared with the compact JR-100 of the previous year, it was a much more capable computer. Yet although both machines belonged to the same family and used related processor architectures, their software was not compatible. The export version, known as the Panasonic JR-200U, was announced for North American and European markets in 1983, with differences including power requirements and video standards.

Where the JR-100 offered monochrome characters and a basic buzzer, the JR-200 provided eight colours, 32 × 24 character text and 64 × 48 semigraphics. Redefinable character patterns could be combined to produce more detailed images resembling a 256 × 192 pixel display, although this was not a conventional independent bitmap mode. JR-BASIC 5.0 included commands for colour, graphics and music. The computer could play three simultaneous square wave notes across five octaves. Surprisingly, these tones did not come from a dedicated music synthesiser comparable to the AY or SID. They were generated by timers inside the MN1271 interface chip. The machine also offered two joystick sockets, video and external speaker outputs, cassette and printer connections and a substantial expansion bus that supported disk peripherals. Cassette transfer could operate at either 600 or 2,400 baud, an attractive feature for a home computer in 1982.

The principal eight bit processor was the Matsushita MN1800A, compatible with the Motorola 6802. A separate four bit MN1544CJR controller handled keyboard and joystick functions and included its own 128 bytes of RAM and 4 KB ROM. The machine had 32 KB of main RAM, 2 KB of video RAM and a further 2 KB for redefinable character patterns. The often quoted 36 KB is therefore the combined capacity of these three areas, not 36 KB available to BASIC programs. JR-BASIC and system software resided in 16 KB ROM. Even the main CPU clock deserves careful treatment. The widely repeated figure of 0.89 MHz is not firmly established. Detailed research on the export JR-200U and its service manual points to frequencies around 1.34 MHz. The precise clock of an individual Japanese machine should not be asserted without measurement.

The JR-200 also contains an intriguing story of component and board variations. Japanese photographs of surviving motherboards document a pair of Mitsubishi M5L2764K 8 KB EPROMs, whereas the JR-200U service manual identifies Matsushita MN4864CA2 and MN4864CB2 mask ROMs. Board markings also differ between surviving examples. Without original production records, however, these differences cannot establish an exact revision sequence or manufacturing date. Matsushita subsequently became a prominent producer of MSX machines. The JR-200 remains a fascinating example of the company's own earlier approach to home computing, one that is much less familiar to European collectors today.

Technické údaje / Specifications

Výrobce / Manufacturer: Matsushita Electric Industrial, japonská značka National, exportní značka Panasonic / Matsushita Electric Industrial, National brand in Japan, Panasonic brand for export

Model: JR-200

Rok / Year: 1982

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový barevný domácí počítač / 8 bit colour home computer

CPU: Hlavní osmibitový Matsushita MN1800A kompatibilní s Motorola MC6802, pomocný čtyřbitový MN1544CJR pro klávesnici a joysticky s vlastní RAM 128 B a ROM 4 KB / Main eight bit Matsushita MN1800A compatible with Motorola MC6802, auxiliary four bit MN1544CJR for keyboard and joysticks with its own 128 B RAM and 4 KB ROM

Takt CPU / CPU clock: Přesný takt japonské verze nepotvrzen. Běžně uváděných 0,89 MHz je sporných, servisní manuál exportního NTSC JR-200U uvádí přibližně 1,34 MHz / Exact Japanese model CPU frequency unverified. The often repeated 0.89 MHz is disputed, the export NTSC JR-200U service manual quotes approximately 1.34 MHz

RAM: 32 KB hlavní RAM, 2 KB obrazové RAM a 2 KB RAM pro programovatelné znaky, dohromady 36 KB fyzické RAM, plus 128 B interní RAM pomocného řadiče MN1544CJR / 32 KB main RAM, 2 KB video RAM and 2 KB programmable character RAM, 36 KB total discrete RAM, plus 128 B internal RAM in the MN1544CJR subcontroller

ROM: 16 KB systémové ROM pro JR-BASIC 5.0 ve dvou obvodech po 8 KB, u mých desek rozdíly mezi EPROM Mitsubishi M5L2764K a maskovanými ROM řady MN4864, pomocný MN1544CJR má vlastní ROM 4 KB / 16 KB system ROM for JR-BASIC 5.0 in two 8 KB chips, my boards differ between Mitsubishi M5L2764K EPROMs and MN4864 series mask ROMs, the MN1544CJR also has 4 KB internal ROM

Operační systém / Operating system: JR-BASIC 5.0 v ROM / JR-BASIC 5.0 (ROM)

Video / Graphics: Osm barev, text 32 × 24 znaků, semigrafika 64 × 48, předefinovatelné znaky 8 × 8 umožňují jemnější obrazové vzory, nejde o standardní samostatný bitmapový režim 256 × 192 / Eight colours, 32 × 24 character text, 64 × 48 semigraphics, redefinable 8 × 8 characters allow finer pictures but there is no standard independent 256 × 192 bitmap mode

Zvuk / Sound: Tři současné obdélníkové hlasy v rozsahu pěti oktáv, generované časovači obvodu MN1271, nikoliv samostatným hudebním syntetizérem / Three simultaneous square wave voices across five octaves generated by timers inside the MN1271, not by a separate music synthesiser

Média / Storage: Externí kazetový magnetofon, přenos 600 nebo 2 400 baudů, volitelná rozšíření přes systémovou sběrnici pro disketový systém / External cassette recorder at 600 or 2,400 baud, optional floppy system through the expansion bus

Rozhraní / Interfaces: Dva joystickové porty, RGB a kompozitní monitorový výstup, televizní RF, magnetofon, tiskárna, externí reproduktor, systémová sběrnice pro periferní rozšíření / Two joystick ports, RGB and composite monitor output, television RF, cassette, printer, external speaker, system expansion bus for peripherals

Napájení / Power: Vestavěný síťový zdroj, moje dva japonské kusy mají napájení 100 V AC, přibližný příkon 8 W, nepřipojovat přímo k evropské síti 230 V. Exportní JR-200U má jiné síťové provedení / Built-in mains power supply, both of my Japanese units are rated for 100 V AC, approximately 8 W consumption, never connect directly to European 230 V mains. Export JR-200U uses a different mains version

Rozměry / Dimensions: 348 × 208 × 56 mm (šířka × hloubka × výška), hmotnost japonské verze dle zdrojů přibližně 1,7 až 2 kg, servisní manuál exportního JR-200U uvádí asi 2,3 kg / 348 × 208 × 56 mm (width × depth × height), Japanese version approximately 1.7 to 2 kg according to sources, export JR-200U service manual gives about 2.3 kg

Původní cena / Original price: 79 800 japonských jenů při uvedení koncem roku 1982 / ¥79,800 at Japanese launch in late 1982

Náš exemplář / Our machine

Česky / Czech:

V Japonsku jsem koupil rovnou dva počítače National JR-200 z jedné nabídky. Oba byly špinavé a jeden měl poškrábanou skříň. Vyčistil jsem je, zprovoznil a do sbírky si nechal zachovalejší kus. Druhý jsem prodal sběrateli v Česku.

Při rozebrání jsem zjistil, že oba počítače mají odlišné základní desky. Můj zachovaný exemplář má dvě keramické EPROM Mitsubishi M5L2764K po 8 KB. Druhý kus používal jiné paměti ROM a na desce měl označení KU-1494HB, které na mém stroji chybí. Oba jsem proto podrobně nafotil pro srovnání. Není přitom doloženo, která z variant vznikla dříve.

Oba japonské počítače byly určené pro napájení 100 V AC. Je příjemné mít ve sbírce funkční JR-200 a zároveň fotografie dvou odlišných dobových provedení. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I bought two National JR-200 computers together in Japan. Both were dirty and one had a scratched case. I cleaned them, returned both to working order, kept the better-preserved machine and sold the other to a collector in the Czech Republic.

During disassembly I discovered that the two motherboards were different. My surviving example uses two ceramic Mitsubishi M5L2764K EPROMs of 8 KB each. The other had a different ROM arrangement and the PCB marking KU-1494HB, absent from mine. I photographed both boards for comparison, although I cannot establish which version was made earlier.

Both Japanese computers were designed for 100 V AC power. It is satisfying to have a working JR-200 and photographic documentation of two distinct production configurations. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://en.wikipedia.org/wiki/Matsushita_JR_series

https://wiki.retrotechcollection.com/Panasonic_JR-200

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1069058.html

https://asamomiji.jp/antique/JR200/hardware.html

https://archive.org/details/panasonic-jr-200-u-service-manual

https://www.kameli.net/marq/?page_id=1270

https://gitlab.com/retroabandon/panasonic-jr/-/blob/master/README.md

https://archive.org/details/jr200umanual

Fotodokumentace / Photo documentation

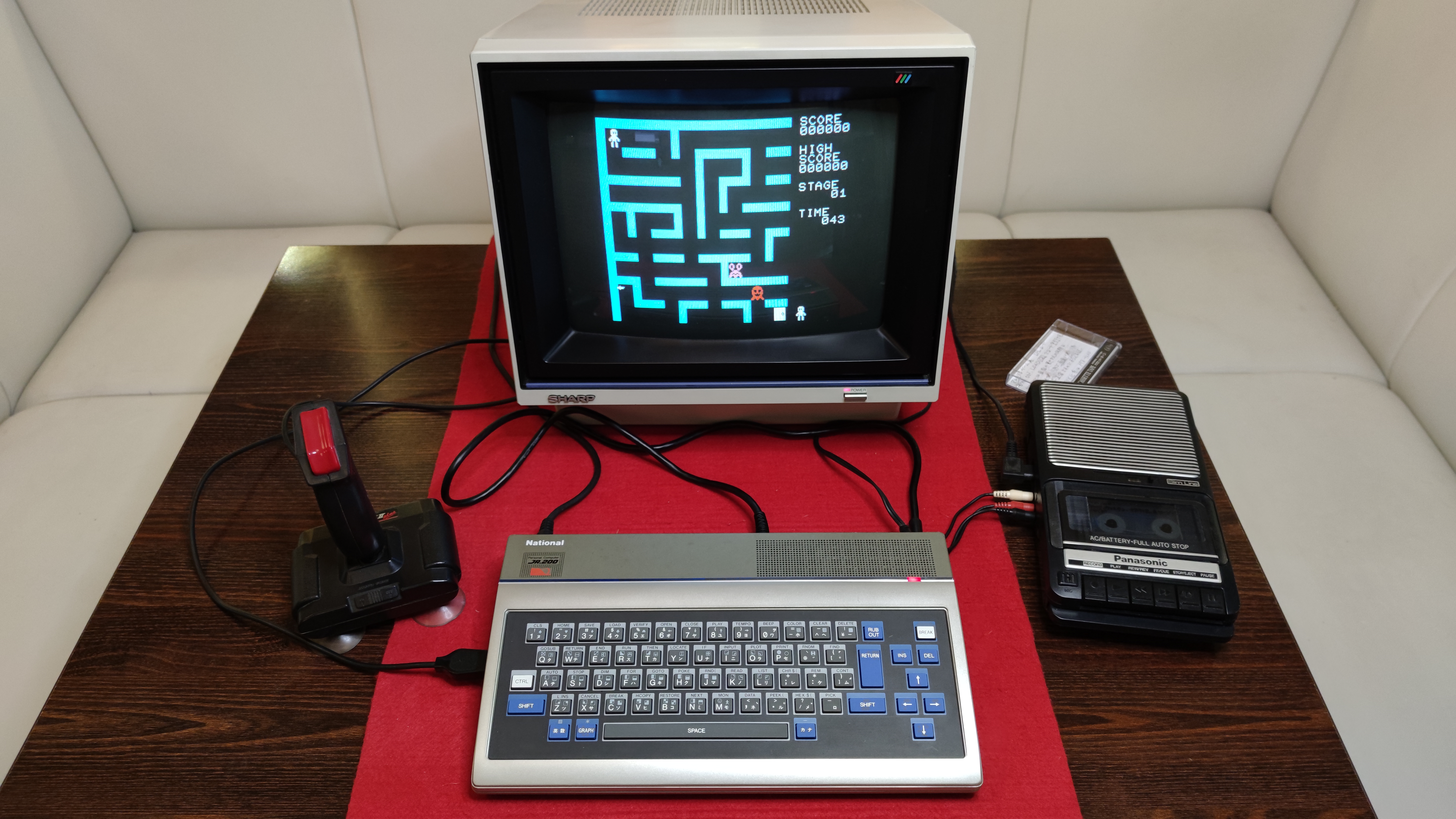

National JR-200 ve sbírce RetroComputer.cz, funkční japonský osmibitový počítač s barevným obrazem na monitoru / working Japanese National JR-200 with computer screen
National JR-200, boční část skříně se zásuvkami a ovládacími prvky / side panel of National JR-200 with ports and controls
National JR-200, zadní konektory pro monitor, magnetofon a periferie / rear connector panel for display, cassette and peripherals
National JR-200, vnitřní elektronika a prostor původního vestavěného síťového zdroje 100 V / internal electronics and original built-in 100 V mains power supply
National JR-200, první ze dvou fotografií základní desky pro srovnání různých provedení ROM / first motherboard photograph comparing the ROM configurations of two machines
National JR-200, první fotografie druhé porovnávané desky s odlišným osazením ROM / first photograph of the second motherboard with different ROM configuration
National JR-200, plošné spoje a spodní strana elektroniky při porovnávání revizí / circuit board underside and traces during comparison of hardware versions
National JR-200, detail zadní strany gumových kláves a kontaktů klávesnice / close-up of underside of rubber keys and keyboard contacts
Dva japonské National JR-200 zakoupené společně, srovnání vzhledu obou exemplářů / two National JR-200 computers bought together, side by side comparison
National JR-200, detail boku počítače a přípojných konektorů / close-up of case side and interface connections
National JR-200, spodní strana původní japonské skříně s ventilačními otvory a výrobním štítkem / underside of Japanese computer case, vents and identification label
National JR-200, detail hlavní desky a integrovaných obvodů Matsushita / close view of JR-200 motherboard and Matsushita chips
National JR-200, druhý detail první porovnávané základní desky, umístění čipů a konektorů / second detail of the first motherboard showing chip and connector placement
National JR-200, detail druhé porovnávané desky, porovnání součástek a značení / detailed second motherboard photograph showing components and board markings
National JR-200, gumová klávesnice a její vnitřní konstrukce po otevření přístroje / rubber keyboard and internal keyboard construction after opening the case
National JR-200, vnitřní propojení klávesnice s hlavní deskou a elektronika otevřené skříně / internal keyboard connection to motherboard and electronics inside the open case
