NEC PC-6001

NEC PC-6001 z roku 1981 s originálním rozšířením NEC PC-6006 / Japanese NEC PC-6001 from 1981 with original PC-6006 expansion
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1981

Česky / Czech:

NEC PC-6001 je japonský osmibitový domácí počítač, uvedený v listopadu 1981 společností NEC. Šlo o první model řady PC-6000, určené především pro domácí programování, vzdělávání a hry. V Japonsku se pro něj vžil název Papicon. Oproti tehdejším počítačům NEC řady PC-8000 byl PC-6001 zaměřený na cenově dostupnější domácí použití. V Severní Americe se později objevil v upraveném provedení jako PC-6001A, známý také pod obchodním názvem NEC TREK.

Základem je osmibitový procesor NEC μPD780C-1, kompatibilní se Zilog Z80A, s taktovací frekvencí 3,9936 MHz. Standardní operační paměť činí 16 KB RAM. Systémová ROM obsahuje 16 KB N60-BASICu a 4 KB znakových dat. Počítač má kompaktní skříň s integrovanou klávesnicí s malými klávesami, označovanou jako chiclet. Japonská klávesnice podporuje také zápis hiragany a katakany.

Grafický obvod kompatibilní s Motorolou MC6847 nabízí textový režim 32 × 16 znaků a několik barevných grafických režimů. V semigrafice lze využít 64 × 48 bodů v devíti barvách, dále 128 × 192 bodů ve čtyřech barvách nebo 256 × 192 bodů ve dvou barvách. Významnou zvláštností je správa takzvaných obrazových stránek. Paměť využívaná pro program a obrazové stránky je společná, proto počet dostupných stránek závisí na zvoleném režimu a velikosti osazené paměti. Některé hry vyžadují správnou volbu počtu stránek už při spuštění.

Zvuk vytváří programovatelný obvod General Instrument AY-3-8910 se třemi tónovými kanály a generátorem šumu. Na domácí počítač roku 1981 šlo o podstatně pokročilejší zvukové vybavení než jednoduchý systémový bzučák. Pro software slouží magnetofonové kazety a zásuvné ROM cartridge. Skříň má dva konektory pro joystick, kazetový vstup a výstup, paralelní tiskové rozhraní a obrazové výstupy pro televizor a monitor.

Boční padesátipinový rozšiřovací slot umožňoval připojit nejen herní cartridge, ale také paměťové a jiné moduly. Jedním z původních rozšíření NEC byl PC-6006 ROM/RAM Cartridge. Obsahuje osm čipů NEC D416C-3, které dohromady přidávají 16 KB RAM a zvětšují tak dostupnou operační paměť PC-6001 z 16 na 32 KB. Na desce jsou také dvě patice určené pro přídavné ROM. Rozšíření umožňovalo využít paměťové konfigurace a software vyžadující větší RAM i rozšířenou ROM. Původní balení PC-6006 tvořila cartridge, příručka a další dobová dokumentace.

NEC pokračoval rozšířením rodiny PC-6000 o model PC-6001mkII v roce 1983, který přinesl 64 KB RAM, plnohodnotnou klávesnici, vyšší grafická rozlišení a vestavěnou syntézu řeči. Původní PC-6001 z roku 1981 však zůstává důležitým představitelem japonských osmibitových domácích počítačů.

English / Anglicky:

The NEC PC-6001 is a Japanese eight-bit home computer introduced by NEC in November 1981. It was the first model in the PC-6000 series, intended primarily for home programming, education and games. In Japan it acquired the nickname Papicon. Compared with the contemporary NEC PC-8000 range, the PC-6001 targeted the more affordable home-computer market. A modified North American version was later sold as the PC-6001A, also known as the NEC TREK.

It uses an NEC μPD780C-1 eight-bit processor compatible with the Zilog Z80A, clocked at 3.9936 MHz. Standard working memory is 16 KB RAM. The system ROM includes 16 KB of N60-BASIC and 4 KB of character data. Its compact enclosure has an integrated small-key or chiclet-style keyboard. The Japanese layout also supports hiragana and katakana input.

The Motorola MC6847-compatible display circuit supports 32 × 16 character text and several colour graphics modes. Its semigraphics mode offers 64 × 48 pixels in nine colours, alongside 128 × 192 pixels in four colours and 256 × 192 pixels in two colours. An unusual feature is the management of display pages. Program space and display pages share available memory, so the number of pages depends on the selected mode and installed RAM. Certain games require the correct number of pages to be selected before loading.

Sound is generated by a General Instrument AY-3-8910 programmable chip with three tone channels and a noise generator. For a 1981 home computer this was more sophisticated than a simple internal buzzer. Software is loaded from cassette tapes or plug-in ROM cartridges. The computer has two joystick ports, cassette input and output, a parallel printer interface and video connections for a television or monitor.

The 50-pin side expansion slot supports not only game cartridges but also memory and other expansion modules. One original NEC option was the PC-6006 ROM/RAM Cartridge. Its eight NEC D416C-3 chips supply an additional 16 KB of RAM, expanding the base PC-6001 from 16 KB to 32 KB. The board also has two sockets for additional ROM devices. This expansion enables memory configurations and software requiring more RAM and extended ROM resources. The original PC-6006 set included the cartridge, its manual and other period paperwork.

NEC continued the PC-6000 family with the PC-6001mkII in 1983. The newer model offered 64 KB RAM, a full-stroke keyboard, higher-resolution graphics and built-in speech synthesis. The original 1981 PC-6001 remains an important example of Japan's early eight-bit home computers.

Technické údaje / Specifications

Výrobce / Manufacturer: NEC Home Electronics, Japonsko / NEC Home Electronics, Japan

Model: PC-6001

Rok / Year: 1981

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový japonský domácí počítač / Japanese eight-bit home computer

CPU: NEC μPD780C-1, osmibitový procesor kompatibilní se Z80A / NEC μPD780C-1, Z80A-compatible eight-bit CPU

Takt CPU / CPU clock: 3,9936 MHz / 3.9936 MHz

RAM: 16 KB standardně, rozšíření PC-6006 přidává dalších 16 KB, celkem 32 KB / 16 KB standard, PC-6006 adds 16 KB for 32 KB total

ROM: 16 KB N60-BASIC a 4 KB znakové ROM, přídavné ROM možné v PC-6006 / 16 KB N60-BASIC plus 4 KB character ROM, additional ROM possible in PC-6006

Operační systém / Operating system: NEC N60-BASIC v ROM, bez samostatného diskového operačního systému v základním provedení / NEC N60-BASIC in ROM, no separate disk operating system in the base machine

Video / Graphics: MC6847 kompatibilní obrazový systém, 32 × 16 znaků, 64 × 48 v 9 barvách, 128 × 192 ve 4 barvách, 256 × 192 ve 2 barvách / MC6847-compatible video, 32 × 16 characters, 64 × 48 in 9 colours, 128 × 192 in 4 colours, 256 × 192 in 2 colours

Zvuk / Sound: General Instrument AY-3-8910, tři tónové kanály a šum / General Instrument AY-3-8910, 3 tone channels and noise

Média / Storage: Kazetový magnetofon 600/1200 baud, ROM cartridge, volitelný externí disketový systém. Můj kus je s původním modulem PC-6006 / Cassette 600/1200 baud, ROM cartridge, optional external floppy system. My unit includes original PC-6006

Rozhraní / Interfaces: 50pinový boční slot pro ROM/RAM cartridge, dva konektory joysticku, CMT, paralelní tiskárna, RF a kompozitní video / 50-pin side expansion slot for ROM/RAM cartridges, two joystick ports, CMT cassette, parallel printer, RF and composite video

Napájení / Power: Japonská síť AC 100 V 50/60 Hz, příkon 25 W dle štítku exempláře / Japanese AC 100 V 50/60 Hz, 25 W according to my unit's label

Rozměry / Dimensions: 416 × 273 × 90 mm, přibližně 4,3 kg / 416 × 273 × 90 mm, approximately 4.3 kg

Náš exemplář / Our machine

Česky / Czech:

Můj NEC PC-6001 byl zachovalý a nemusel jsem jej čistit ani opravovat. K počítači jsem si přímo z Tokia dokoupil originální rozšiřující modul NEC PC-6006 ROM/RAM Cartridge v krabicovém balení, společně s japonským manuálem, dobovými dokumenty a kartami. V galerii jsou také fotografie otevřeného modulu, jeho původní desky s osmi paměťovými obvody NEC D416C-3 a dvěma paticemi pro ROM.

S modulem PC-6006 má počítač místo původních 16 KB k dispozici 32 KB operační paměti. Na fotografiích je PC-6001 v provozu s východoněmeckým magnetofonem RFT GC-6131.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My NEC PC-6001 was well preserved and did not need cleaning or repair. I purchased an original NEC PC-6006 ROM/RAM expansion cartridge directly from Tokyo, in its original box with a Japanese manual, period paperwork and cards. The gallery also includes photographs of the opened cartridge and its circuit board with eight NEC D416C-3 memory chips and two ROM sockets.

With the PC-6006 installed, the computer has 32 KB of RAM instead of the original 16 KB. The photographs show the PC-6001 in operation with an East German RFT GC-6131 cassette recorder.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc6001.html

https://en.wikipedia.org/wiki/PC-6000_series

https://www.retrobug.org/system/nec6001

https://www.computinghistory.org.uk/det/63121/NEC-PC-6001/

https://oldcomputers.net/~oldcompu/nec-pc-6001.html

https://old.electrelic.com/electrelic/node/517

https://americanhistory.si.edu/collections/object/nmah_1288825

https://databug2210.blogspot.com/1988/05/pc6000.html?m=0

Fotodokumentace / Photo documentation



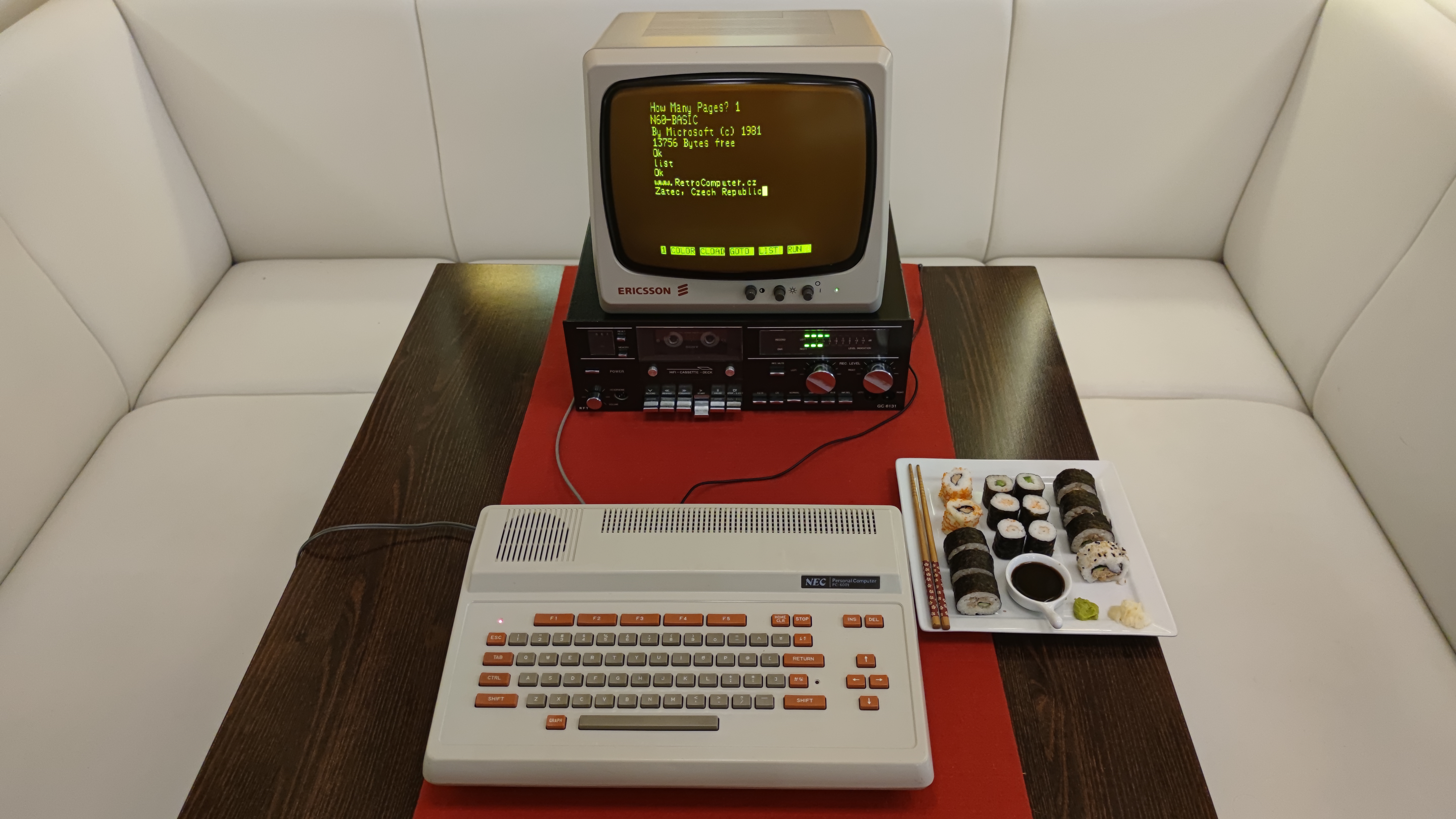

Funkční NEC PC-6001 s monitorem a magnetofonem / Working NEC PC-6001 with monitor and cassette recorder
NEC PC-6001, čelní pohled na domácí sestavu / NEC PC-6001, front view of home computer setup
Detail označení NEC PC-6001 a jeho kláves / NEC PC-6001 badge and keyboard close-up
Japonská klávesnice NEC PC-6001 s malými klávesami / Japanese NEC PC-6001 small-key keyboard
NEC PC-6001 a modul ROM/RAM Cartridge PC-6006 / NEC PC-6001 with PC-6006 ROM/RAM Cartridge
Zadní panel NEC PC-6001 s konektory / NEC PC-6001 rear interface panel
Výrobní štítek NEC PC-6001, 100 V, 25 W / NEC PC-6001 label, 100 V, 25 W
Přední strana ROM/RAM cartridge NEC PC-6006 / Front of NEC PC-6006 ROM/RAM cartridge
Zadní výrobní štítek cartridge NEC PC-6006 / NEC PC-6006 rear identification label
NEC PC-6001 a kazetový magnetofon RFT GC-6131 / NEC PC-6001 and RFT GC-6131 cassette recorder
NEC PC-6001 s původní cartridge PC-6006 / NEC PC-6001 with original PC-6006 cartridge
NEC PC-6001, boční slot pro zásuvné rozšíření / NEC PC-6001 side cartridge slot
Dvojice ovladačových zásuvek NEC PC-6001 / Two controller sockets on NEC PC-6001
Modul NEC PC-6006 zasunutý v PC-6001 / NEC PC-6006 module inserted in PC-6001
Spodní kryt NEC PC-6001 s výrobním štítkem / NEC PC-6001 underside and manufacturer label
Krabicové balení rozšiřujícího modulu NEC PC-6006 / Boxed NEC PC-6006 expansion cartridge set
Konektor cartridge NEC PC-6006 / NEC PC-6006 cartridge connector
Deska NEC PC-6006 s paměťovými čipy a ROM paticemi / NEC PC-6006 board with RAM chips and ROM sockets
