NEC PC-6001mkII

NEC PC-6001mkII, japonský osmibitový počítač 1983 se zachovalou klávesnicí / NEC PC-6001mkII Japanese eight-bit computer from 1983
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

NEC PC-6001mkII byl uveden v Japonsku v červenci 1983 jako nástupce modelu PC-6001 z roku 1981. Původní osmibitová řada PC-6000 patřila mezi cenově dostupné domácí počítače společnosti NEC. Nový mkII dostal podstatně větší operační paměť, plnohodnotnou klávesnici, barevný RGB výstup a rozšířenou grafiku. Zachoval přitom možnost spouštět řadu programů pro starší PC-6001. Pozdější PC-6001mkIISR z roku 1984 je samostatný, technicky odlišný model.

Základem počítače je NEC μPD780C-1, procesor kompatibilní se Z80A, taktovaný přibližně na 3,9936 MHz. Pomocný mikrokontrolér NEC μPD8049 pracuje na 8 MHz a podílí se na obsluze vstupů a periferií. Operační paměť má 64 KB. Pro video se její část využívá podle nastaveného režimu, nejde o 64 KB hlavní RAM doplněných o dalších 16 KB samostatně osazené videopaměti. V ROM je 32 KB BASICu a strojového monitoru, 32 KB dat znaků kanji, 16 KB generátoru znaků a 16 KB dat hlasové syntézy, celkem 96 KB.

Po zapnutí lze vybrat jednu z pěti konfigurací BASICu. První dvě nabízejí starší N60-BASIC s paměťovým prostorem odpovídajícím 16 nebo 32 KB. Další dvě používají N60 Extended BASIC v konfiguracích 16 a 32 KB a pátá spouští N60m BASIC pro 64KB model. Díky tomu mohou vedle nového softwaru fungovat i starší programy. Výběr režimu a čísla paměťové stránky však může být důležitý pro správné načtení a spuštění konkrétní hry.

Textové zobrazení poskytuje až 40 znaků na 20 řádcích. Pro barevnou grafiku jsou určeny režimy 80 × 40 bodů s 15 barvami v semigrafice, 160 × 200 bodů s 15 barvami a 320 × 200 bodů se čtyřmi barvami. Proti předchozímu PC-6001 šlo o výrazné rozšíření možností domácí grafiky. Zvuk obstarává tříhlasý programovatelný generátor s rozsahem osmi oktáv. Syntéza japonské řeči je na rozdíl od původního PC-6001 vestavěná.

Počítač má konektor pro ROM cartridge, magnetofonové rozhraní CMT s přenosovou rychlostí 600 nebo 1200 baudů, porty pro joystick, tiskárnu a připojení externího disketového systému. K dispozici jsou televizní obrazové výstupy i samostatný barevný RGB výstup. Ten pracuje s horizontální frekvencí přibližně 15 kHz, takže musí být připojený k monitoru, který tento režim podporuje. Samotný konektor VGA na propojovacím kabelu neznamená kompatibilitu s libovolným běžným VGA monitorem. Systém lze rozšířit i o další periferie, včetně superimpoziční jednotky pro kombinaci počítačové a externí televizní grafiky.

Vestavěný síťový zdroj je určen pro japonské napájení 100 V, 50/60 Hz. Rozměry počítače jsou přibližně 365 × 260 × 87 mm a hmotnost kolem 3,3 kg. NEC PC-6001mkII patřil k důležité generaci japonských domácích počítačů, které nabídly vyšší rozlišení, více paměti a nové programovací možnosti, aniž by zcela opustily software původních modelů.

English / Anglicky:

The NEC PC-6001mkII was introduced in Japan in July 1983 as the successor to the original 1981 PC-6001. The eight-bit PC-6000 family was part of NEC's affordable home-computer line. The mkII introduced considerably more RAM, a full-stroke keyboard, colour RGB output and improved graphics while retaining compatibility with many programs written for the earlier PC-6001. The later 1984 PC-6001mkIISR was a separate model with different hardware capabilities.

The main processor is an NEC μPD780C-1, compatible with the Z80A and clocked at approximately 3.9936 MHz. An NEC μPD8049 auxiliary microcontroller runs at 8 MHz and helps manage inputs and peripherals. The computer has 64 KB of RAM. Part of that memory is used for graphics depending on the active display mode, rather than providing an independent extra 16 KB of physically separate video RAM. Its ROM resources consist of 32 KB for BASIC and the machine-language monitor, 32 KB of kanji data, 16 KB for the character generator and 16 KB of speech synthesis data, 96 KB in total.

Five BASIC configurations are selectable at startup. The first two run the original N60-BASIC in memory configurations corresponding to 16 or 32 KB. The next two use N60 Extended BASIC with 16 or 32 KB, and the fifth starts N60m BASIC for the 64 KB model. These choices allow much earlier software to work alongside programs written specifically for the mkII. Selecting the appropriate mode and memory-page number can be necessary when loading a particular game.

Text display supports up to 40 characters by 20 lines. Its colour graphics modes include 80 × 40 semigraphics in 15 colours, 160 × 200 pixels in 15 colours and 320 × 200 pixels in four colours. These were substantial improvements over the original PC-6001. Sound comes from a three-voice programmable sound generator spanning eight octaves. Japanese speech synthesis, previously an optional accessory for the PC-6001, is built into the mkII.

The machine has a ROM cartridge slot, CMT cassette interface at 600 or 1,200 baud, joystick connections, a printer interface and provision for an external floppy disk system. Video outputs include television connections and a separate colour RGB output. Its RGB video operates at approximately 15 kHz horizontal scan frequency and requires a compatible monitor. A VGA connector on an adapter cable does not by itself ensure compatibility with an ordinary VGA display. Other options include a superimpose unit for combining computer graphics with an external television picture.

The integrated power supply was designed for Japanese 100 V, 50/60 Hz mains. The computer measures approximately 365 × 260 × 87 mm and weighs around 3.3 kg. The PC-6001mkII marked an important stage in Japanese home computing, bringing higher-resolution graphics, increased memory and expanded programming facilities while preserving links to the software of its predecessors.

Technické údaje / Specifications

Výrobce / Manufacturer: Nippon Electric Company (NEC), Japonsko / Nippon Electric Company (NEC), Japan

Model: PC-6001mkII

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový japonský domácí počítač / Japanese eight-bit home computer

CPU: NEC μPD780C-1, procesor kompatibilní se Z80A, pomocný řadič NEC μPD8049 / NEC μPD780C-1, Z80A-compatible CPU with NEC μPD8049 auxiliary controller

Takt CPU / CPU clock: Hlavní CPU přibližně 3,9936 MHz, pomocný μPD8049 8 MHz / Main CPU approximately 3.9936 MHz, auxiliary μPD8049 8 MHz

RAM: 64 KB operační RAM, využití videopaměti podle zvoleného režimu / 64 KB main RAM, video memory use depends on active mode

ROM: 32 KB BASIC a monitor, 32 KB kanji, 16 KB generátor znaků, 16 KB hlasová data, celkem 96 KB ROM / 32 KB BASIC and monitor, 32 KB kanji, 16 KB character generator, 16 KB speech data, 96 KB total ROM

Operační systém / Operating system: Pět režimů BASIC v ROM, N60-BASIC 16/32 KB, N60 Extended BASIC 16/32 KB a N60m BASIC 64 KB, bez samostatného diskového OS v základu / Five ROM BASIC configurations, N60-BASIC 16/32 KB, N60 Extended BASIC 16/32 KB and N60m BASIC 64 KB, no separate built-in disk OS

Video / Graphics: Text 40 × 20 znaků, 80 × 40 v 15 barvách semigraficky, 160 × 200 v 15 barvách, 320 × 200 ve 4 barvách, RGB 15 kHz / 40 × 20 text, 80 × 40 semigraphics in 15 colours, 160 × 200 in 15 colours, 320 × 200 in 4 colours, 15 kHz RGB

Zvuk / Sound: Tříhlasý PSG, 8 oktáv, vestavěná japonská hlasová syntéza / Three-voice PSG, eight octaves, built-in Japanese speech synthesis

Média / Storage: Magnetofonové kazety 600/1200 baud, ROM cartridge, volitelné externí disketové jednotky, můj kus má vlastní EPROM modul / Cassette 600/1200 baud, ROM cartridges, optional external floppy disk drives, my unit has a homemade EPROM module

Rozhraní / Interfaces: Boční slot ROM cartridge, CMT 600/1200 baud, RGB 15 kHz, kompozitní a RF video, joystick, tiskárna, rozhraní externí FDD a volitelné periferie / Side ROM cartridge slot, CMT 600/1200 baud, 15 kHz RGB, composite and RF video, joystick, printer, external floppy interface and optional peripherals

Napájení / Power: Vestavěný napájecí zdroj pro japonskou síť AC 100 V, 50/60 Hz, příkon kolem 25 W / Internal PSU for Japanese 100 V AC 50/60 Hz mains, around 25 W

Rozměry / Dimensions: 365 × 260 × 87 mm, hmotnost přibližně 3,3 kg / 365 × 260 × 87 mm, approximately 3.3 kg

Náš exemplář / Our machine

Česky / Czech:

Můj NEC PC-6001mkII mám v původním krabicovém balení. Spodní lišta pod klávesnicí byla silně odřená od používání. Nechal jsem si strojově namíchat odpovídající odstín barvy a lištu jsem nově nastříkal. Tím jsem obnovil její vzhled, aniž bych musel měnit původní kryt počítače.

Pro zprovoznění jsem si vyrobil dva propojovací kabely k magnetofonovému rozhraní CMT a samostatný videokabel pro připojení 15kHz obrazového výstupu k monitoru s VGA konektorem, který tento signál podporuje. Počítač je funkční a na fotografiích je s monitorem se spuštěnou barevnou hrou.

Vyrobil jsem si také vlastní ROM modul pro boční cartridge slot. Binární obraz hry naprogramuji do EPROM pomocí programátoru a osazený modul zasunu do počítače. Po zapnutí se hra spustí přímo z cartridge, bez načítání z magnetofonu.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I have my NEC PC-6001mkII in its original box. The lower trim beneath the keyboard was badly worn from use. I had a matching paint colour mixed by machine and resprayed the trim, restoring its appearance while keeping the original case.

To get the machine running, I made two connecting cables for the CMT cassette interface and a separate video cable for connecting its 15 kHz output to a monitor with a VGA connector that supports that signal. The computer is working, and the gallery shows it running a colour game on a monitor.

I also built my own ROM module for the side cartridge slot. I program a binary game image into an EPROM using a programmer, install the EPROM in the module and insert it into the computer. The game then starts directly from the cartridge on power-up without loading from cassette.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc6001.html

https://en.wikipedia.org/wiki/PC-6000_series

https://www.leadedsolder.com/2019/10/23/pc6001mkii-pickup.html

https://tsujim.nagahama.shiga.jp/it/html/1980-1981.html

https://vintagecpu.wordpress.com/nec-pc-6001-mkii/

https://cpcwiki.eu/index.php/NEC_PC-6xx1

https://old.electrelic.com/electrelic/node/517

Fotodokumentace / Photo documentation

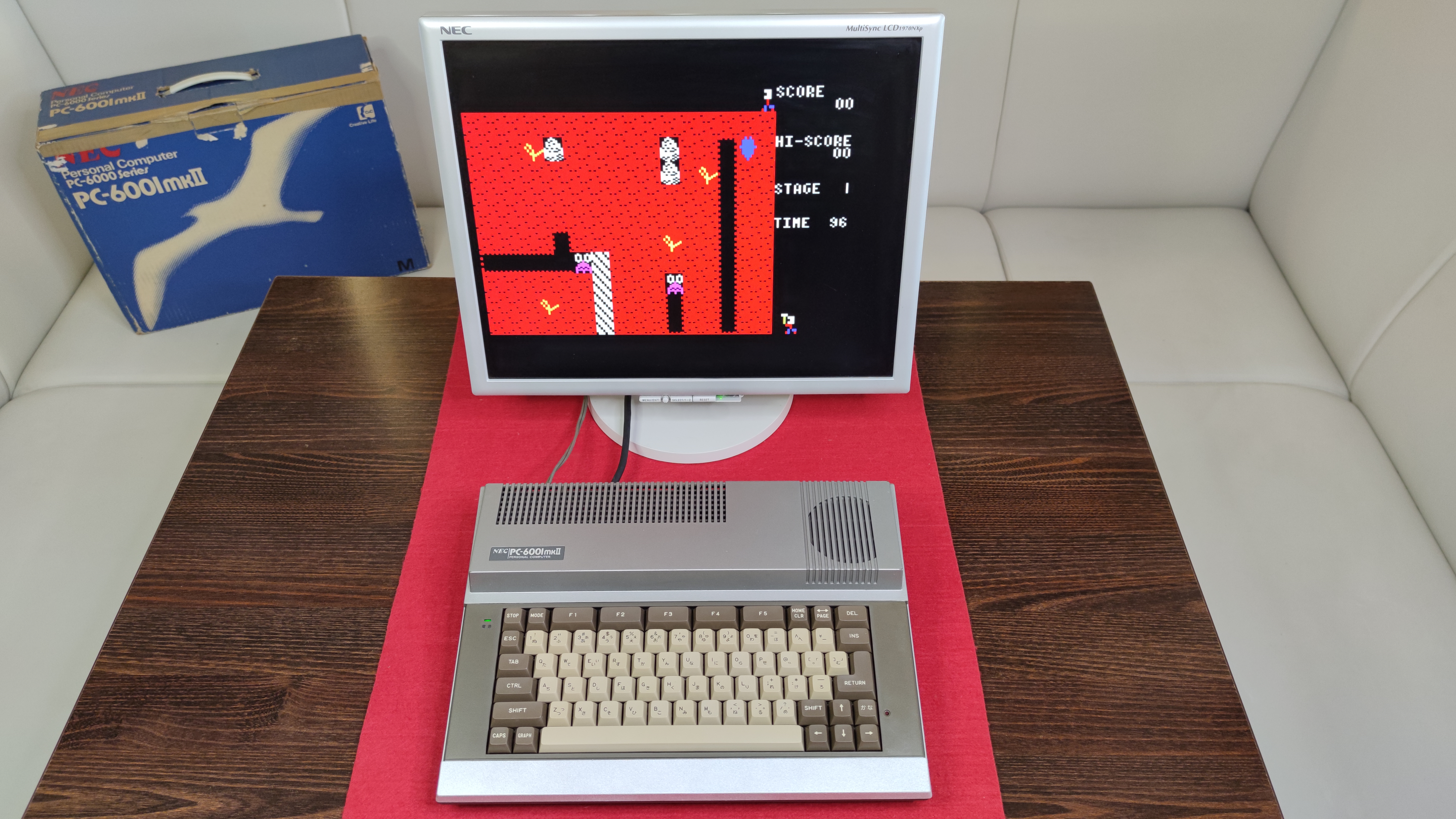

NEC PC-6001mkII s barevnou hrou na LCD monitoru / NEC PC-6001mkII running a colour game on LCD monitor
