NEC PC-6601

NEC PC-6601 (1983), japonský osmibitový počítač s 3.5" mechanikou JU-312 / Japanese NEC PC-6601 (1983) 8-bit computer with JU-312 floppy drive
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

NEC PC-6601 byl uveden na japonský trh v listopadu 1983 jako výkonnější příbuzný modelu PC-6001mkII. Není tedy počítačem z roku 1985. V té době se již prodávala novější řada SR. PC-6601 spojil osmibitový domácí počítač řady PC-6000 s vestavěnou 3.5" disketovou mechanikou, která byla na japonském trhu osobních počítačů na počátku osmdesátých let ještě neobvyklá. Konzervoval přitom část programové kompatibility se staršími počítači PC-6001 a PC-6001mkII. Označení PC-6601SR patří jinému, pozdějšímu modelu z roku 1984 s oddělenou klávesnicí a FM zvukem.

Hlavním procesorem je NEC μPD780C-1 kompatibilní se Zilog Z80A s taktovací frekvencí přibližně 4 MHz. Vedlejší mikrokontrolér NEC μPD8049 pracuje přibližně na 8 MHz a slouží k obsluze periferních úloh. Základní systém má 64 KB operační paměti a další 1 KB RAM pro rozhraní disketové mechaniky. Grafická paměť se přiděluje z paměťového prostoru počítače podle použitého režimu, proto nelze součet 64 KB RAM a 50 KB samostatné VRAM považovat za přesný technický popis.

ROM obsahuje 32 KB pro BASIC a monitor strojového jazyka, 32 KB znaků kanji, 16 KB znakových obrazců a 16 KB dat pro syntézu řeči. Celkem jde o 96 KB různých oblastí ROM, nikoliv pouze 16 KB systémové ROM. Počítač startuje do prostředí NEC N66-BASIC. Uživatel mohl pracovat také se starším softwarem rodiny PC-6001, ovšem některé programy vyžadovaly správnou konfiguraci nebo vypnutí vestavěného disketového rozhraní.

Textový režim má 40 znaků na 20 řádků. Grafika nabízí 80 × 40 bodů s 15 barvami v semigrafice, 160 × 200 bodů s 15 barvami a 320 × 200 bodů se čtyřmi současně použitými barvami. Tato nabídka se liší od pozdějších modelů PC-6001mkIISR a PC-6601SR, které používaly jiné grafické režimy. Tříhlasý zvuk vytváří obvod AY-3-8910 s rozsahem osmi oktáv. PC-6601 podporuje i syntézu japonské řeči, včetně změn výšky hlasu umožňujících zpěv.

Nejnápadnější vlastností je vestavěná 3.5" jednostranná disketová mechanika s formátem přibližně 143 KB. Skříň byla konstruována tak, aby se do ní dala doplnit ještě druhá. Kapacita použitého formátu není totožná s nominální kapacitou samotné prázdné diskety. Je proto možné využít i vhodné diskety prodávané pro větší kapacitu, pokud je mechanika dokáže správně zapisovat a číst ve svém původním nízkokapacitním formátu. Japonský technický rozbor jednoho PC-6601 výslovně identifikuje uvnitř mechanismus Matsushita JU-312.

Počítač má integrovanou japonskou klávesnici, konektor magnetofonu pro přenos 600 či 1200 baudů, barevný RGB výstup, kompozitní a RF televizní výstup a standardně také paralelní tiskové rozhraní. Sériový port RS-232C byl dostupný jako volitelné rozšíření. Pro rozšiřování a software slouží rovněž konektor ROM cartridge na boční straně skříně. Podporováno bylo i další příslušenství, například grafický tablet nebo světelné pero. Vestavěný napájecí zdroj je určen pro japonskou síť 100 V.

Dobové katalogy uvádějí rozměry 365 × 380 × 113 mm a hmotnost přibližně 4,5 kg. PC-6601 byl výrazným mezistupněm mezi původními domácími počítači řady PC-6000 a novějšími modely SR. Ty převzaly část jeho koncepce, ale doplnily jiné zobrazovací a zvukové možnosti. Jeho přínosem bylo především přenesení disketového provozu přímo do kompaktního domácího osmibitového počítače.

English / Anglicky:

The NEC PC-6601 was introduced in Japan in November 1983 as a more capable relative of the PC-6001mkII. It was not introduced in 1985, when the later SR generation was already available. The PC-6601 combined an eight-bit home computer from the PC-6000 family with a built-in 3.5" floppy disk drive, still an unusual feature in the Japanese personal computer market of the early 1980s. It retained some software compatibility with the earlier PC-6001 and PC-6001mkII. The PC-6601SR name belongs to a different 1984 successor with a separate keyboard and FM sound.

The main processor is a NEC μPD780C-1, compatible with the Zilog Z80A and clocked at approximately 4 MHz. A NEC μPD8049 peripheral controller runs at about 8 MHz and handles peripheral tasks. The base system has 64 KB of RAM and an additional 1 KB buffer RAM for the floppy interface. Video memory is allocated according to the display mode and computer memory organisation, so adding an independent 50 KB of VRAM to the main 64 KB is not an accurate description.

The ROM resources consist of 32 KB for BASIC and the machine-language monitor, 32 KB of kanji data, 16 KB of character generator data and 16 KB of speech synthesis data. They amount to 96 KB across different ROM regions, rather than only 16 KB of system ROM. The computer starts in NEC N66-BASIC. Some earlier PC-6001 family programs could also run, although particular software might require the appropriate configuration or disabling the built-in floppy interface.

Text display uses 40 characters by 20 lines. Graphic modes offer 80 × 40 in 15-colour semigraphics, 160 × 200 in 15 colours and 320 × 200 with four simultaneous colours. These differ from the later PC-6001mkIISR and PC-6601SR, which introduced other display modes. An AY-3-8910 generates three sound channels spanning eight octaves. The PC-6601 also supports Japanese speech synthesis, including controllable pitch for singing.

Its most distinctive feature is the integrated single-sided 3.5" floppy drive using a format of approximately 143 KB. The enclosure was designed to accept an optional second drive. Disk format capacity should not be confused with the nominal capacity printed on blank floppy media. Suitable higher-rated diskettes can sometimes be used if they can be written and read reliably using the computer's original low-capacity format. A Japanese technical analysis of an actual PC-6601 specifically identifies its installed drive as a Matsushita JU-312.

The computer includes an integrated Japanese keyboard, a cassette connector supporting 600 or 1,200 baud, colour RGB, composite and RF television video outputs, and a built-in Centronics-compatible parallel printer interface. RS-232C was available as an option. A side ROM cartridge connector supports software and expansion. Other peripherals included a graphics tablet and light pen. Its internal power supply was designed for Japanese 100 V mains.

Period specifications list dimensions of 365 × 380 × 113 mm and a weight of about 4.5 kg. The PC-6601 was an important step between the original PC-6000 home computers and the later SR systems, which expanded the video and audio architecture. Its main contribution was making floppy-based operation available directly in a compact eight-bit home computer.

Technické údaje / Specifications

Výrobce / Manufacturer: Nippon Electric Company (NEC), Japonsko / Nippon Electric Company (NEC), Japan

Model: PC-6601

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový domácí počítač s vestavěnou 3.5" disketovou mechanikou / Japanese eight-bit home computer with built-in 3.5" floppy drive

CPU: NEC μPD780C-1, procesor kompatibilní se Z80A, pomocný NEC μPD8049 pro periferie / NEC μPD780C-1, Z80A-compatible main processor, NEC μPD8049 peripheral microcontroller

Takt CPU / CPU clock: Hlavní CPU přibližně 4 MHz, pomocný μPD8049 přibližně 8 MHz / Main CPU approx. 4 MHz, μPD8049 subcontroller approx. 8 MHz

RAM: 64 KB operační paměti včetně využití pro video podle režimu, další 1 KB RAM disketového rozhraní / 64 KB system RAM with video allocation according to mode, plus 1 KB floppy-interface RAM

ROM: 32 KB BASIC a strojový monitor, 32 KB kanji, 16 KB generátor znaků, 16 KB data řeči, celkem 96 KB ROM / 32 KB BASIC and machine monitor, 32 KB kanji, 16 KB character generator, 16 KB speech data, 96 KB ROM total

Operační systém / Operating system: NEC N66-BASIC a strojový monitor v ROM, diskový software lze zavádět z disket, samostatný běžný diskový OS není nutný / NEC N66-BASIC and machine monitor in ROM, disk software loads from floppy, no separate general-purpose disk OS required

Video / Graphics: Text 40 × 20 znaků, semigrafika 80 × 40 v 15 barvách, grafika 160 × 200 v 15 barvách nebo 320 × 200 ve 4 barvách / 40 × 20 text, 80 × 40 semigraphics in 15 colours, 160 × 200 in 15 colours or 320 × 200 in 4 colours

Zvuk / Sound: AY-3-8910, 3 zvukové kanály a osm oktáv, vestavěná syntéza japonské řeči s možností změny výšky tónu / AY-3-8910, 3 sound channels over eight octaves, built-in Japanese speech synthesis with pitch control

Média / Storage: Vestavěná 3.5" jednostranná mechanika Matsushita JU-312, formát přibližně 143 KB, možná druhá FDD, kazeta a ROM cartridge. Můj kus používá také vlastní EPROM modul / Built-in Matsushita JU-312 single-sided 3.5" drive using approx. 143 KB disk format, optional second FDD, cassette and ROM cartridges. My machine also uses a custom EPROM module

Rozhraní / Interfaces: Slot ROM cartridge, 3.5" FDD, kazetové rozhraní 600/1200 baud, RGB, kompozitní a RF video, Centronics tiskárna, volitelné RS-232C a další periferie / ROM cartridge slot, 3.5" FDD, 600/1200 baud cassette, RGB, composite and RF video, Centronics printer, optional RS-232C and other peripherals

Napájení / Power: Vestavěný síťový zdroj pro japonskou síť AC 100 V 50/60 Hz, štítek mého kusu udává příkon 30 W / Internal power supply for Japanese 100 V AC 50/60 Hz mains, my unit marked 30 W

Rozměry / Dimensions: 365 × 380 × 113 mm, hmotnost přibližně 4,5 kg / 365 × 380 × 113 mm, approximately 4.5 kg

Náš exemplář / Our machine

Česky / Czech:

Můj NEC PC-6601 byl uvnitř velmi špinavý. Počítač jsem kompletně rozebral a důkladně vyčistil, včetně vestavěné 3.5" disketové mechaniky Matsushita JU-312. Je to jednostranná mechanika s formátem přibližně 143 KB. Při provozu používám i diskety původně označené kapacitou 720 KB, které mi v tomto počítači fungují. To samozřejmě nemění kapacitu formátu samotného PC-6601.

Pro počítač jsem si vyrobil také vlastní zásuvný ROM modul. Do EPROM naprogramuji binární obraz hry a modul zasunu do bočního cartridge slotu. Hra se potom spustí přímo z EPROM, bez načítání z magnetofonu nebo diskety. Na fotografii je modul zachycený zasunutý v počítači. Na dalších snímcích je PC-6601 připojený k barevnému monitoru se spuštěnou hrou.

Na japonském X (dříve Twitteru) jsem narazil na dotaz, jaká hra je spuštěná na fotografiích mého PC-6601. Jde o hru Ascend. Její obraz ROM jsem stáhl ze stránek japonského autora Inufuto, které nabízejí výbornou kolekci nových her pro různé osmibitové počítače. Odkaz na tento web uvádím také ve zdrojích.

Fotografie z údržby zachycují rozebranou skříň, odkrytou základní desku a demontovanou mechaniku. Po vyčištění je počítač funkční. Mechaniku JU-312 bych rád sehnal také jako náhradní díl do zásoby.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My NEC PC-6601 was extremely dirty inside. I completely dismantled and thoroughly cleaned it, including the built-in Matsushita JU-312 3.5" floppy drive. This is a single-sided drive using a format of approximately 143 KB. I also use diskettes originally labelled as 720 KB media, which work in my machine. This does not change the PC-6601's native disk format capacity.

I also made my own plug-in ROM cartridge for the computer. I program a binary game image into an EPROM and insert the module into the side cartridge slot. The game then starts directly from the EPROM without loading from tape or diskette. One photograph shows the module inserted into the computer. Other images show the PC-6601 connected to a colour monitor running a game.

I came across a question on Japanese X (formerly Twitter) asking which game is running on my PC-6601 in the photographs. It is Ascend. I downloaded its ROM image from the website of the Japanese developer Inufuto, which offers an excellent collection of new games for a wide range of eight-bit computers. The website is also linked in the Sources section.

The maintenance photographs document the dismantled enclosure, exposed motherboard and removed floppy drive. The computer is working after cleaning. I would also like to obtain a spare JU-312 drive.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc6001.html

https://en.wikipedia.org/wiki/PC-6000_series

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc6601.html

https://akiba-pc.watch.impress.co.jp/docs/column/retrosoft/1052383.html

https://tsujim.nagahama.shiga.jp/it/html/1980-1981.html

https://000.la.coocan.jp/p6/disk.html

https://cpcwiki.eu/index.php/NEC_PC-6xx1

https://ameblo.jp/koorogiyousyoku/entry-11964551139.html

http://inufuto.web.fc2.com/8bit/

Fotodokumentace / Photo documentation



NEC PC-6601 z roku 1983, integrovaná klávesnice / NEC PC-6601 from 1983, integrated keyboard

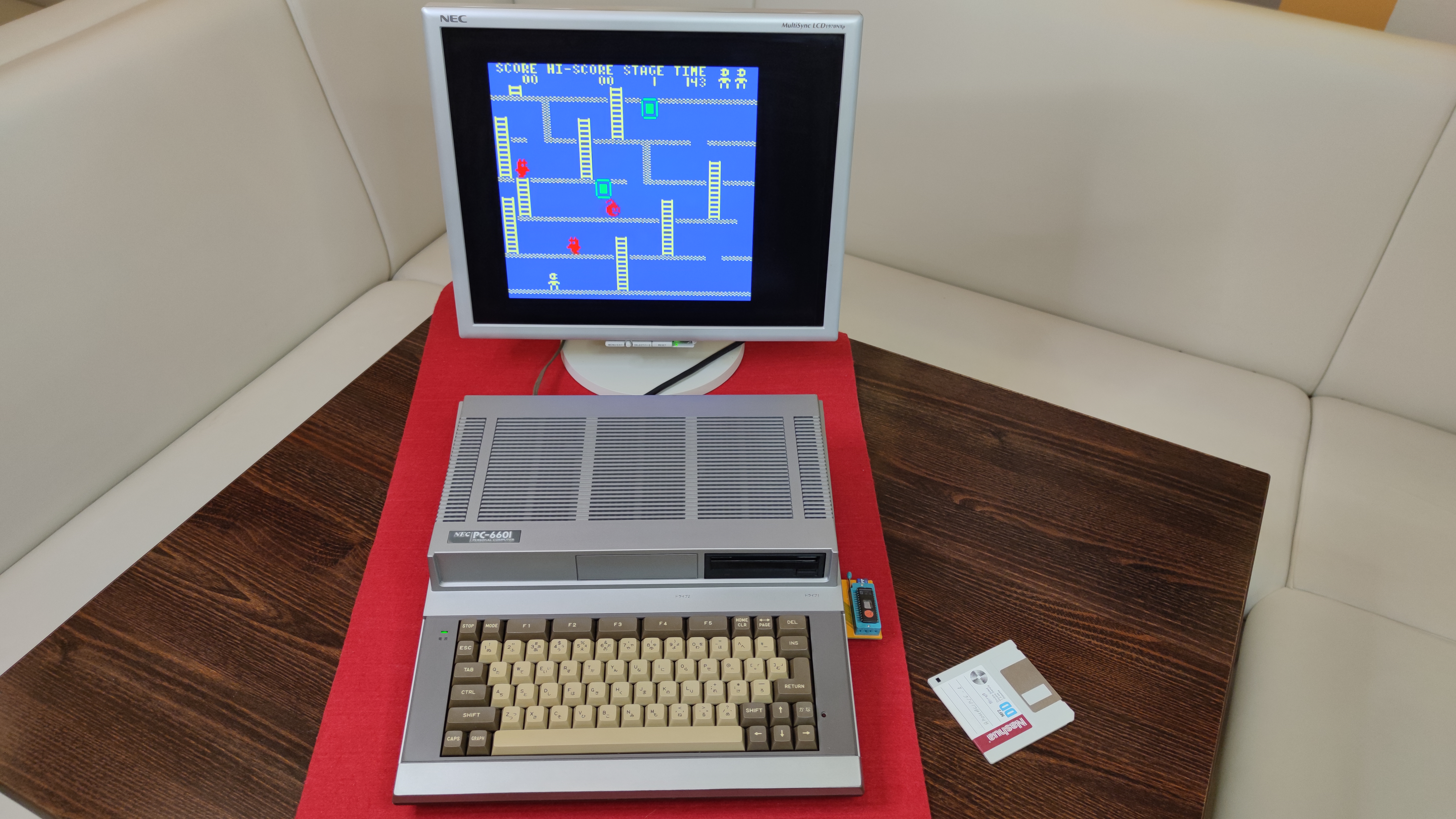

NEC PC-6601 a monitor s herním bludištěm / NEC PC-6601 and monitor with maze game
NEC PC-6601 s disketou v mechanice / NEC PC-6601 with diskette in floppy drive
Boční provedení skříně NEC PC-6601 / NEC PC-6601 case side view
NEC PC-6601, pohled shora na celý počítač / NEC PC-6601, full top view
Štítek NEC PC-6601 na horním krytu / NEC PC-6601 badge on upper cover
Zadní konektory NEC PC-6601 / Rear connectors of NEC PC-6601
Výrobní štítek NEC PC-6601 pro japonské napájení / NEC PC-6601 label for Japanese mains
Mechanika JU-312 a konstrukce NEC PC-6601 při demontáži / JU-312 drive and NEC PC-6601 structure during disassembly
Funkční NEC PC-6601 s barevnou hrou na monitoru / Working NEC PC-6601 with colour game on monitor
NEC PC-6601, šikmý pohled na horní kryt / NEC PC-6601, angled view of top cover
Detail vestavěné mechaniky NEC PC-6601 / Close-up of NEC PC-6601 built-in floppy drive
Vlastní EPROM ROM modul v bočním slotu NEC PC-6601 / Custom EPROM ROM cartridge in NEC PC-6601 side slot
Boční profil NEC PC-6601 a jeho klávesnice / NEC PC-6601 side profile and keyboard
Pravá strana NEC PC-6601 s cartridge slotem / NEC PC-6601 right side with cartridge slot
Spodní kryt a výrobní štítek NEC PC-6601 / Underside and identification label of NEC PC-6601
NEC PC-6601 rozebraný při čištění / NEC PC-6601 disassembled for cleaning
Základní deska NEC PC-6601 během čištění / NEC PC-6601 motherboard during cleaning
