NEC PC-8001

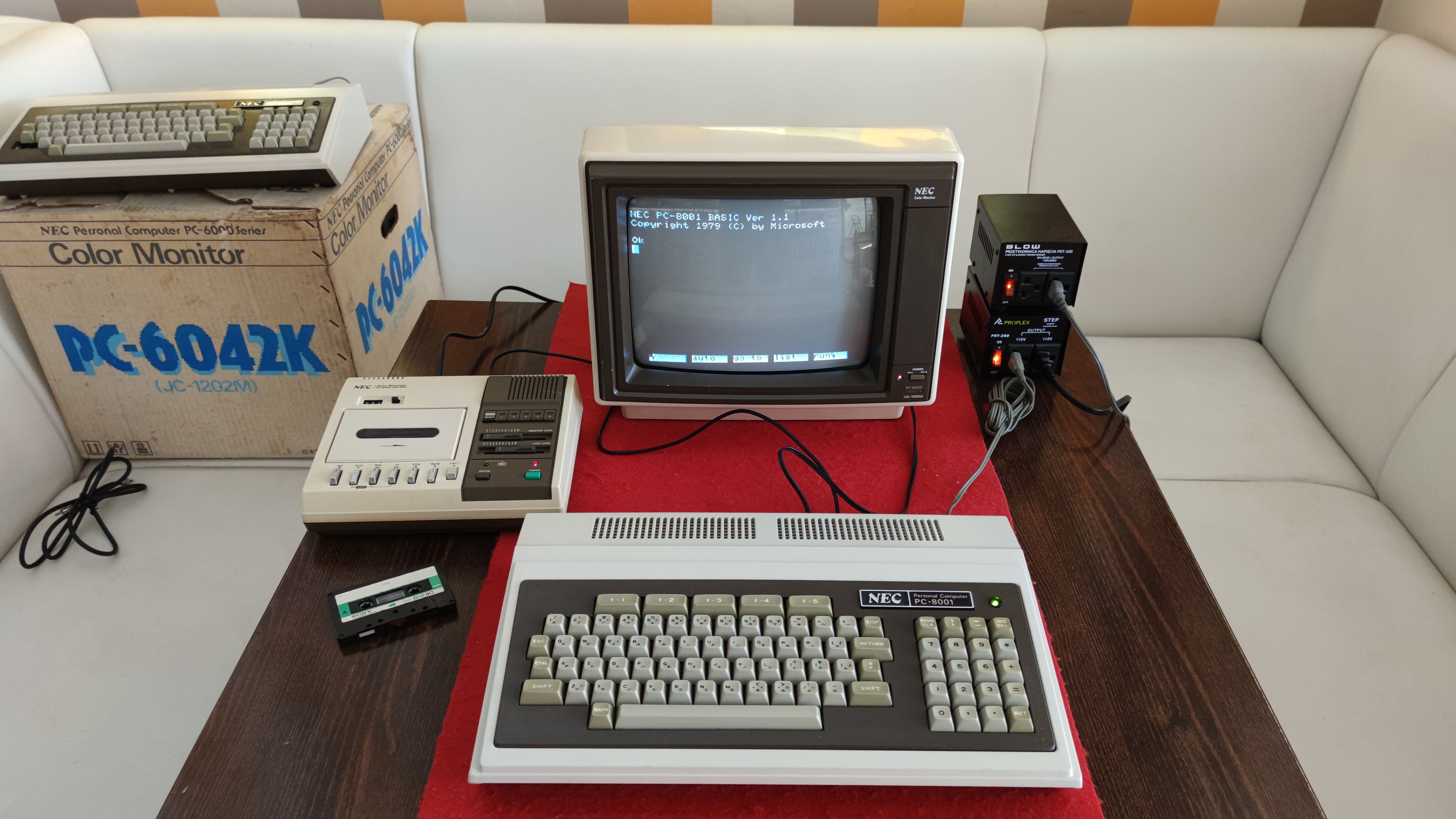

NEC PC-8001 (1979) s originálním CRT monitorem PC-6042K a datovým magnetofonem PC-6082 / NEC PC-8001 (1979) with PC-6042K CRT and PC-6082 data recorder
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1979

Česky / Czech:

NEC PC-8001 byl jedním z nejdůležitějších japonských osobních počítačů na přelomu sedmdesátých a osmdesátých let. Společnost NEC jej představila 9. května 1979 a veřejnosti ukázala na květnové výstavě Microcomputer Show. Do prodeje se dostal v září 1979. Navazoval na zkušenosti s mikropočítačovou stavebnicí NEC TK-80 z roku 1976, ale tentokrát šlo o hotový osobní počítač s integrovanou klávesnicí, určený pro domácí i pracovní využití. Při vývoji nesl projektové označení PCX-1.

Vývoj vedl v NEC tým kolem Tomia Gotóa a Kazuyi Watanabeho. Pro vestavěný programovací jazyk byl zvolen Microsoft BASIC, z něhož vznikl NEC N-BASIC. Podpora BASICu a síť specializovaných prodejen NEC Microcomputer Shop pomohly počítači prosadit se v Japonsku. Podle oficiální historie NEC se za první tři roky prodalo přibližně 250 000 kusů. PC-8001 se používal nejen doma, ale také ve školách a pro jednodušší obchodní úlohy. Vznikly i varianty pro zahraniční trhy.

Počítač používá osmibitový procesor NEC μPD780C-1, kompatibilní se Zilog Z80A, taktovaný na 4 MHz. Standardní operační paměť je 16 KB RAM. Hlavní jednotka dovolovala rozšíření na 32 KB a NEC uváděl maximálně 64 KB uživatelské paměti při použití příslušného rozšíření. V 24 KB ROM je uložen N-BASIC odvozený od Microsoft BASICu. Pro textovou obrazovku je vyhrazena samostatná paměť přibližně 3 KB.

Obraz zajišťuje řadič NEC μPD3301 spolu s DMA řadičem NEC μPD8257C. Systém umožňuje textové režimy 36, 40, 72 nebo 80 znaků na 20 či 25 řádcích. Grafika je realizována pomocí znakových a semigrafických obrazců, s ekvivalentním rozlišením 160 × 100 bodů a osmi barvami. PC-8001 tedy neměl plnohodnotnou volně adresovatelnou bitmapovou grafiku. Zvuk je omezen na jednoduchý systémový tón BEEP.

Ve skříni je integrovaná japonská klávesnice s numerickým blokem, pěti funkčními klávesami a podporou znaků katakana. K dispozici je kazetové rozhraní CMT s přenosem 600 baudů, paralelní rozhraní tiskárny, sériové rozhraní na úrovních TTL, monochromatický kompozitní obrazový výstup a digitální RGB výstup. K externí rozšiřovací sběrnici lze připojit další rozhraní nebo disketový systém. Pro rozšířené diskové sestavy byly dostupné DISK BASIC a CP/M, nejde však o operační systémy vestavěné do základního počítače.

Podle oficiální dokumentace NEC má počítač rozměry 430 × 260 × 80 mm, hmotnost přibližně 4 kg a používá japonskou síť 100 V, 50/60 Hz. Příkon základní jednotky činí asi 20 W. PC-8001 připravil půdu pro pokračování řady PC-8000 i pro pozdější počítače NEC PC-8800 a PC-9800.

English / Anglicky:

The NEC PC-8001 was one of Japan's most influential personal computers at the turn of the 1980s. NEC unveiled it on 9 May 1979 and demonstrated it at the Microcomputer Show later that month. Commercial shipments began in September 1979. Building on experience with the 1976 NEC TK-80 microcomputer kit, the company introduced a ready-made personal computer with an integrated keyboard for home and business use. The development project had been known as PCX-1.

The NEC development team included Tomio Goto and Kazuya Watanabe. Microsoft's BASIC was chosen as the built-in programming language and adapted into NEC N-BASIC. BASIC support and the NEC Microcomputer Shop retail network helped make the system a major success in Japan. NEC's official history reports approximately 250,000 units sold within the first three years. The PC-8001 served home users, schools and small businesses. Versions were also made for overseas markets.

The machine uses a NEC μPD780C-1 eight-bit processor, compatible with the Zilog Z80A, running at 4 MHz. Standard RAM is 16 KB. The main unit could be expanded to 32 KB, while NEC specified a maximum of 64 KB of user memory with additional expansion equipment. Its 24 KB ROM contains NEC N-BASIC derived from Microsoft BASIC. Approximately 3 KB of separate memory is allocated to text video.

Video is controlled by an NEC μPD3301 CRT controller working with an NEC μPD8257C DMA controller. Text modes support 36, 40, 72 or 80 characters on 20 or 25 lines. Graphics rely on character and semigraphic patterns, with an equivalent resolution of 160 × 100 pixels in eight colours. The original PC-8001 did not have a conventional freely addressable bitmap graphics mode. Audio consists of a simple system BEEP.

The integrated Japanese keyboard has a numeric keypad, five function keys and katakana support. Connections include a 600-baud CMT cassette interface, parallel printer, TTL-level serial connection, monochrome composite video and digital RGB video. The external expansion bus can be used for additional interfaces or a floppy disk subsystem. Expanded disk configurations supported DISK BASIC and CP/M, neither of which was built into the base computer.

According to NEC's official specifications, the computer measures 430 × 260 × 80 mm, weighs about 4 kg and was designed for Japanese 100 V, 50/60 Hz mains power. The base unit consumes approximately 20 W. The PC-8001 helped establish the foundations of later NEC PC-8000, PC-8800 and PC-9800 computers.

Technické údaje / Specifications

Výrobce / Manufacturer: Nippon Electric Co. (NEC), Japonsko / Nippon Electric Co. (NEC), Japan

Model: PC-8001

Rok / Year: 1979

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový osobní počítač / Japanese 8-bit personal computer

CPU: NEC μPD780C-1, procesor kompatibilní se Z80A, grafický řadič NEC μPD3301 a DMA μPD8257C / NEC μPD780C-1 Z80A-compatible CPU, NEC μPD3301 CRT controller and μPD8257C DMA

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 16 KB standardně, hlavní jednotka rozšiřitelná na 32 KB, s rozšířením uživatelská paměť až 64 KB, textová VRAM přibližně 3 KB / 16 KB standard, base unit expandable to 32 KB, up to 64 KB user memory with expansion, approx. 3 KB text VRAM

ROM: 24 KB ROM pro NEC N-BASIC odvozený z Microsoft BASIC / 24 KB ROM for NEC N-BASIC derived from Microsoft BASIC

Operační systém / Operating system: NEC N-BASIC 1.1 v ROM, s externím disketovým systémem volitelně DISK BASIC a CP/M / NEC N-BASIC 1.1 in ROM, optional DISK BASIC and CP/M with external floppy subsystem

Video / Graphics: Text 36/40/72/80 znaků na 20 nebo 25 řádcích, 160 × 100 barevná semigrafika, 8 barev, NEC μPD3301 s DMA μPD8257C / 36/40/72/80 characters on 20 or 25 lines, 160 × 100 colour semigraphics, 8 colours, NEC μPD3301 with μPD8257C DMA

Zvuk / Sound: Jednoduchý systémový BEEP / Simple system BEEP

Média / Storage: Kazetový magnetofon NEC PC-6082 (DR-320), volitelná externí disketová jednotka přes rozšíření / NEC PC-6082 (DR-320) cassette recorder, optional external floppy subsystem with expansion

Rozhraní / Interfaces: Kazeta CMT 600 baudů, paralelní Centronics, TTL sériové rozhraní, monochromatický kompozitní obraz, digitální RGB, vnější rozšiřující sběrnice, další možnosti pomocí rozšíření / CMT cassette at 600 baud, Centronics parallel, TTL-level serial, monochrome composite video, digital RGB, external expansion bus, other interfaces with expansion

Napájení / Power: Počítač 100 V AC, 50/60 Hz, příkon cca 20 W, monitor PC-6042K samostatně 100 V AC, 52 W / Computer 100 V AC, 50/60 Hz, approx. 20 W, separate PC-6042K monitor 100 V AC, 52 W

Rozměry / Dimensions: Počítač 430 × 260 × 80 mm, 4 kg, monitor PC-6042K 368 × 368 × 322 mm, 8,6 kg / Computer 430 × 260 × 80 mm, 4 kg, PC-6042K monitor 368 × 368 × 322 mm, 8.6 kg

Náš exemplář / Our machine

Česky / Czech:

Svůj NEC PC-8001 jsem získal v Japonsku jako nefunkční. Závadou byl napájecí zdroj a vadné paměťové obvody RAM. Zdroj jsem opravil a nefunkční RAM v paticích vyměnil za československé Tesla MHX4116. Na základní desce je také keramický řadič obrazovky NEC μPD3301. Po opravě se počítač podařilo zprovoznit.

Originální barevný CRT monitor NEC PC-6042K (JC-1202M) jsem sehnal samostatně v japonské prefektuře Gifu. Dochoval se v původní kartonové krabici s polystyrenovými výplněmi a manuály. Jedná se o 12" kompozitní barevný monitor, který NEC začal dodávat v září 1982. Z Japonska mám i originální datový magnetofon NEC PC-6082 (DR-320), vybavený nastavením úrovně záznamu a poslechu a funkcí vyhledávání programů na kazetě. Na fotografiích je sestava s monitorem a magnetofonem v provozu.

Měl jsem dva exempláře NEC PC-8001. Druhému chyběla klávesa Shift a nedávno jsem jej prodal jinému sběrateli.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I acquired my NEC PC-8001 in Japan in non-working condition. Its power supply was faulty and several RAM chips had failed. I repaired the power supply and replaced the defective socketed RAM ICs with Czechoslovak Tesla MHX4116 chips. The motherboard also features an NEC μPD3301 CRT controller in a ceramic package. The computer was brought back into working condition.

I obtained an original NEC PC-6042K (JC-1202M) colour CRT monitor separately from Gifu Prefecture in Japan. It survives in its original cardboard box with polystyrene packing inserts and manuals. This is a 12" composite colour monitor first shipped by NEC in September 1982. I also obtained an original NEC PC-6082 (DR-320) data cassette recorder from Japan. It provides separate recording and monitoring level controls and a program search feature. The gallery shows the computer, monitor and recorder working together.

I previously had two NEC PC-8001 computers. The second was missing its Shift key, and I recently sold it to another collector.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://support.nec-lavie.jp/support/product/data/spec/cpu/b020-1.html

https://www.museum.uec.ac.jp/database/sf/sf100/s140.html

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc8001.html

https://www.nec.com/en/global/about/history.html

https://www.nec.com/en/global/about/history/pdf/history-100.pdf

https://support.nec-lavie.jp/support/product/data/spec/dsp/d028-1.html

https://museum.ipsj.or.jp/en/computer/personal/0001.html

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1341473.html

https://www.americanhistory.si.edu/collections/object/nmah_1288705

https://pc98.info/pc8001-the-life/

Fotodokumentace / Photo documentation



NEC PC-8001 s originálním CRT monitorem a magnetofonem / NEC PC-8001 with original CRT monitor and cassette recorder
Úvodní obrazovka N-BASIC NEC PC-8001 / NEC PC-8001 N-BASIC startup screen
Levý bok zachovalého NEC PC-8001 / Left side of preserved NEC PC-8001
Označení modelu NEC PC-8001 a numerický blok / NEC PC-8001 model badge and numeric keypad
Spodní a horní část skříně NEC PC-8001 / NEC PC-8001 bottom and top case sections
Datový magnetofon NEC PC-6082 DR-320 a kazeta / NEC PC-6082 DR-320 data recorder and cassette
Ovládací panel magnetofonu NEC PC-6082 / NEC PC-6082 cassette recorder controls
Detail napájecí desky NEC PC-8001 / NEC PC-8001 power supply board detail
NEC PC-8001, detail paměťových obvodů na desce / NEC PC-8001 detail of RAM chips on motherboard
Japonský počítač NEC PC-8001 v provozu / Japanese NEC PC-8001 computer in operation
Klávesnice NEC PC-8001 z roku 1979 / NEC PC-8001 keyboard from 1979
Pravá strana klávesnice NEC PC-8001 / Right side of NEC PC-8001 keyboard
Zadní panel NEC PC-8001 s připojovacími konektory / NEC PC-8001 rear panel with connectors
NEC PC-8001 rozebraný při opravě napájecího zdroje / NEC PC-8001 opened during power supply repair
NEC PC-6082 DR-320, horní pohled na magnetofon / NEC PC-6082 DR-320 top view
Základní deska a zdroj NEC PC-8001 při opravě / NEC PC-8001 motherboard and power supply during repair
NEC PC-8001, kompletní základní deska / NEC PC-8001 complete motherboard
Dobová japonská reklama na NEC PC-8001 / Period Japanese advertisement for NEC PC-8001
