NEC PC-8001mkII

NEC PC-8001mkII (1983), zachovalý japonský počítač s originálním koženým pouzdrem / Preserved Japanese NEC PC-8001mkII (1983) with original leather cover
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

NEC PC-8001mkII je japonský osmibitový osobní počítač uvedený společností NEC v roce 1983 jako nástupce modelu PC-8001 z roku 1979. NEC eviduje oznámení a zahájení dodávek v lednu 1983, některé dobové přehledy uvádějí březen jako začátek běžného prodeje. Řada PC-8001 byla důležitou součástí rozvoje japonského trhu domácích a osobních počítačů. Model mkII zachoval kompatibilitu se staršími programy, ale přidal výrazně lepší grafiku, větší paměť a rozšířená připojovací rozhraní.

Základem počítače je procesor NEC μPD780C-1, kompatibilní se Zilog Z80A, pracující na 4 MHz. Standardně má 64 KB operační RAM, 16 KB grafické VRAM a přibližně 3 KB textové obrazové paměti. NEC uvádí možnost rozšíření uživatelské paměti až na 320 KB. V 32 KB ROM se nachází původní N-BASIC pro kompatibilitu s PC-8001 a rozšířený N80-BASIC. Ten obsahuje další příkazy, včetně možností práce s novou grafikou. Počítač má také dva vnitřní rozšiřující sloty.

Nejviditelnější změnou proti PC-8001 jsou grafické režimy. PC-8001mkII zobrazuje 320 × 200 bodů ve čtyřech současných barvách nebo 640 × 200 bodů ve dvou barvách. Text může používat paletu osmi barev a až 80 znaků na 25 řádcích. Údaj o osmi barvách u grafiky 320 × 200 je nepřesný, protože zaměňuje barevné možnosti textu za počet barev běžného bitmapového režimu. Grafiku řídí řadič NEC μPD3301-2. Zvukové možnosti zůstaly jednoduché, základní počítač používá pouze BEEP bez vícekanálového zvukového čipu.

Na zadním panelu jsou konektory kazetového magnetofonu, sériového rozhraní RS-232C, paralelního tiskového rozhraní, univerzálního I/O a vestavěného rozhraní pro připojení externí 5.25" disketové jednotky. K dispozici jsou také monochromatický obrazový výstup a digitální barevný RGB výstup. Barevný obraz používá horizontální frekvenci přibližně 15 kHz, proto musí být připojený monitor nebo převodník s tímto signálem kompatibilní. Samotný konektor VGA na kabelu ještě nezaručuje funkci na běžném VGA monitoru. V základní skříni není vestavěná disketová mechanika.

Jednotka má integrovanou klávesnici s numerickým blokem a pěti funkčními klávesami. Rozměry podle katalogu NEC jsou 440 × 295 × 85 mm, hmotnost přibližně 4 kg. Napájení je určeno pro japonskou síť AC 100 V, 50/60 Hz. Výrobní štítek mého exempláře uvádí příkon 20 W a maximální hodnotu 40 W. Model mkII tvořil přechod mezi úspěšným původním PC-8001 a technicky vyspělejší generací PC-8001mkIISR z roku 1985, která přinesla výraznější změny grafiky a zvuku.

English / Anglicky:

The NEC PC-8001mkII is a Japanese eight-bit personal computer introduced by NEC in 1983 as the successor to the 1979 PC-8001. NEC's product archive records its announcement and shipment in January 1983, while some historical accounts identify March as the start of general retail sales. The PC-8001 family played an important part in the growth of Japan's home and personal computer market. The mkII retained compatibility with older software while adding improved graphics, more memory and expanded connectivity.

The computer uses an NEC μPD780C-1 processor, compatible with the Zilog Z80A, running at 4 MHz. Its standard memory comprises 64 KB of main RAM, 16 KB of graphics VRAM and approximately 3 KB of text video memory. NEC specifies expansion of user memory up to 320 KB. The 32 KB ROM contains the original N-BASIC for compatibility with the PC-8001 as well as the enhanced N80-BASIC. The latter adds instructions including commands for the improved graphics modes. Two internal expansion slots are also provided.

The most obvious difference from the original PC-8001 is the display hardware. The PC-8001mkII can display 320 × 200 pixels in four simultaneous colours or 640 × 200 pixels in two colours. Text can use an eight-colour palette and up to 80 characters by 25 lines. Claims of eight simultaneous colours in the normal 320 × 200 graphics mode confuse the text colour capabilities with the bitmap display. The display controller is an NEC μPD3301-2. Sound is limited to a simple BEEP, without a multichannel sound chip in the standard machine.

The rear panel provides connections for a cassette recorder, RS-232C serial, a parallel printer, general-purpose I/O and a built-in interface for an external 5.25" floppy disk drive. Monochrome video and digital colour RGB outputs are also available. The colour display uses a horizontal scan rate of approximately 15 kHz, so the attached monitor or converter must support that signal. A VGA connector on an adapter cable does not automatically make it compatible with every ordinary VGA monitor. No floppy drive is built into the base unit.

The computer has an integrated keyboard with numeric keypad and five function keys. NEC lists dimensions of 440 × 295 × 85 mm and a weight of approximately 4 kg. It is designed for Japanese AC 100 V, 50/60 Hz mains power. The identification label on my example specifies 20 W consumption, with a maximum of 40 W. The mkII bridged the successful original PC-8001 and the more advanced PC-8001mkIISR generation introduced in 1985, which featured more extensive graphics and sound improvements.

Technické údaje / Specifications

Výrobce / Manufacturer: Nippon Electric Co. (NEC), Japonsko / Nippon Electric Co. (NEC), Japan

Model: PC-8001mkII

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový japonský osobní počítač / Japanese 8-bit personal computer

CPU: NEC μPD780C-1, 8bitový procesor kompatibilní se Z80A / NEC μPD780C-1, Z80A-compatible 8-bit CPU

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB operační RAM, 16 KB grafické VRAM a přibližně 3 KB textové videopaměti, volitelná rozšíření / 64 KB main RAM, 16 KB graphics VRAM and approximately 3 KB text memory, optional expansion

ROM: 32 KB ROM pro N-BASIC a N80-BASIC, možnost dalšího 8KB ROM rozšíření / 32 KB ROM containing N-BASIC and N80-BASIC, optional additional 8 KB ROM expansion

Operační systém / Operating system: N-BASIC a N80-BASIC v ROM, programovací prostředí a monitor, s externími disky volitelný diskový BASIC / N-BASIC and N80-BASIC in ROM, programming environment and monitor, optional disk BASIC with external floppy drives

Video / Graphics: NEC μPD3301-2, grafika 320 × 200 ve 4 barvách nebo 640 × 200 ve 2 barvách, text až 80 × 25 s 8 barevnými atributy / NEC μPD3301-2, graphics 320 × 200 in 4 colours or 640 × 200 in 2 colours, text up to 80 × 25 with 8-colour attributes

Zvuk / Sound: Pouze BEEP, bez samostatného vícekanálového zvukového generátoru / BEEP only, no dedicated multichannel sound generator

Média / Storage: Kazetový magnetofon standardně 600 baudů, rozhraní pro volitelné externí 5.25" 2D diskety, základní skříň bez FDD / Cassette at standard 600 baud, interface for optional external 5.25" 2D floppy drives, no built-in drive

Rozhraní / Interfaces: Dva vnitřní rozšiřující sloty, CMT, RS-232C, paralelní tiskárna, obecné I/O, rozhraní externí 5.25" FDD, monochromatický obraz a digitální RGB / Two internal expansion slots, CMT cassette, RS-232C, parallel printer, general I/O, external 5.25" FDD interface, monochrome video and digital RGB

Napájení / Power: Japonská síť AC 100 V, 50/60 Hz, štítek mého exempláře 20 W, MAX 40 W / Japanese AC 100 V, 50/60 Hz mains, my unit labelled 20 W, MAX 40 W

Rozměry / Dimensions: 440 × 295 × 85 mm, přibližně 4 kg podle specifikace NEC / 440 × 295 × 85 mm, approximately 4 kg according to NEC specification

Náš exemplář / Our machine

Česky / Czech:

Můj NEC PC-8001mkII pochází od původního majitele v Japonsku, který jej uchovával pod originálním koženým ochranným pouzdrem. Počítač se díky tomu zachoval ve velmi dobrém stavu a nebylo nutné jej rozebírat ani čistit. Na pouzdře je stále patrný, ale již vyšisovaný nápis modelu.

Pro zprovoznění jsem si vyrobil dva propojovací kabely k magnetofonovému rozhraní CMT a samostatný videokabel pro připojení 15kHz obrazového výstupu k monitoru s VGA konektorem, který tento signál podporuje. Z magnetofonu jsem načetl hru BATTLOT, jejíž titulní obrazovku a spuštěnou hru jsem vyfotografoval. Na fotografiích je počítač s monitorem a joystickem, další snímky zachycují původní ochranné pouzdro a zachovalou skříň.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My NEC PC-8001mkII came from its original owner in Japan, who kept it covered with its original leather protective cover. The computer has consequently survived in very good condition and I did not need to dismantle or clean it. The model name is still visible on the cover, although the lettering has faded.

To operate it, I made two connecting cables for the CMT cassette interface and a separate video cable connecting the 15 kHz video output to a monitor with a VGA socket that supports the signal. I loaded the game BATTLOT from a cassette recorder and photographed both its title screen and the running game. The gallery shows the computer with a monitor and joystick, followed by the original protective cover and the well-preserved enclosure.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://support.nec-lavie.jp/support/product/data/spec/cpu/b021-1.html

https://www.eonet.ne.jp/~taknet21/natsukashipc/nec/pc8001.html

https://akiba-pc.watch.impress.co.jp/docs/wakiba/retro/704675.html

https://pc98.info/pc8001-the-life/

https://github.com/0cjs/sedoc/blob/main/8bit/nec/basic.md

Fotodokumentace / Photo documentation

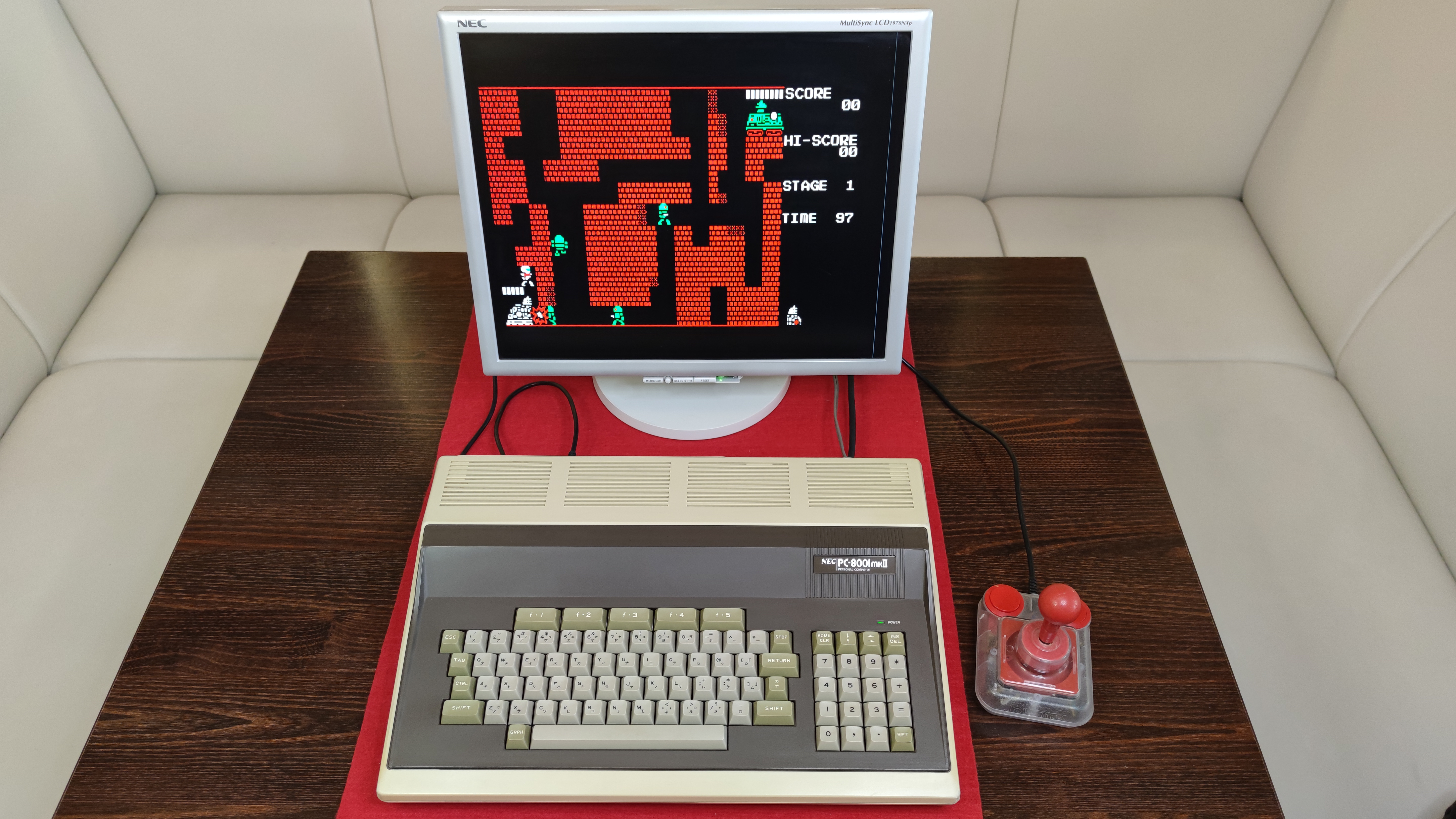

NEC PC-8001mkII se spuštěnou hrou BATTLOT / NEC PC-8001mkII running BATTLOT
NEC PC-8001mkII a BATTLOT na barevném monitoru / NEC PC-8001mkII and BATTLOT on colour monitor
Vyšisované označení na původním pouzdře NEC PC-8001mkII / Faded marking on original NEC PC-8001mkII cover
Klávesnice a numerický blok NEC PC-8001mkII / NEC PC-8001mkII keyboard and numeric keypad
NEC PC-8001mkII, boční profil skříně / NEC PC-8001mkII, case side profile
Zadní rozhraní NEC PC-8001mkII / NEC PC-8001mkII rear interfaces
Japonský výrobní štítek NEC PC-8001mkII, 100 V / Japanese NEC PC-8001mkII label, 100 V
NEC PC-8001mkII, čelní pohled na hru BATTLOT / NEC PC-8001mkII, front view of BATTLOT game
Titulní obrazovka BATTLOT a ochranné pouzdro NEC PC-8001mkII / BATTLOT title screen and NEC PC-8001mkII protective cover
Originální ochranné pouzdro NEC PC-8001mkII / Original NEC PC-8001mkII protective cover
NEC PC-8001mkII, pravý šikmý pohled / NEC PC-8001mkII, right angled view
Originální logo NEC PC-8001mkII na horním panelu / Original NEC PC-8001mkII logo on top panel
Spodní kryt a výrobní štítek NEC PC-8001mkII / NEC PC-8001mkII underside and identification label
