NEC PC-8801mkIISR (model 30)

NEC PC-8801mkII SR model 30 z roku 1985, kompletní krabicový japonský počítač / Complete boxed Japanese NEC PC-8801mkII SR model 30 computer from 1985
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1985

Česky / Czech:

NEC PC-8801mkII SR byl uveden na japonský trh v lednu 1985. Navazoval na původní PC-8801 z roku 1981 a na PC-8801mkII z roku 1983. Význam modelu SR spočíval především v nové grafice, zvuku a zachování provozních režimů pro starší programy. Počítač se stal jedním z hlavních základů japonské herní scény na platformě PC-88. Vyráběl se ve třech základních konfiguracích. Model 10 neměl vestavěnou disketovou mechaniku, model 20 měl jednu a model 30 dvě mechaniky 5.25" typu 2D. Ve sbírce je právě model 30.

Počítač je vybaven osmibitovým procesorem NEC μPD780C-1, kompatibilním se Zilog Z80A, na frekvenci 4 MHz. Základní operační paměť má 64 KB, samostatná grafická videopaměť 48 KB a textová videopaměť 4 KB. Oficiální specifikace NEC uvádí 96 KB hlavní ROM a další 2 KB diskové ROM. K rozšíření sloužily tři interní sloty. Nová grafická výbava řady SR umožnila kvalitnější barevné zobrazení, využívané zejména japonskými hrami.

Výrazným vylepšením byl čip Yamaha YM2203, známý také jako OPN. Poskytuje tři kanály frekvenčně modulovaného zvuku FM a tři další kanály SSG, tedy šest zvukových hlasů celkem. Není správné jej označovat za šestikanálový FM čip. PC-8801mkII SR měl rovněž porty pro joystickové ovládání, díky čemuž byl lépe připravený pro hry než předchozí modely.

Důležitou vlastností SR jsou různé provozní režimy nastavované fyzickými přepínači. Režim N slouží ke kompatibilitě s částí softwaru původního NEC PC-8001. Režim V1-S odpovídá staršímu prostředí N88-BASIC počítačů PC-8801 a PC-8801mkII. Režim V1-H zachovává funkce řady V1, ale používá rychlejší práci s grafickou pamětí. Režim V2 přidává nové možnosti grafiky a stává se důležitým standardem pro pozdější hry PC-88. Kompatibilita mezi režimy není bezvýhradná. Některé hry a programy vyžadují konkrétní režim, jinak mohou mít chybné barvy, problémy s načasováním nebo se nespustí správně.

Obrazové výstupy zahrnují monochromatický kompozitní signál, digitální RGB a analogové RGB. K dalším rozhraním patří magnetofonové rozhraní CMT, tiskárna, sériový port RS-232C, univerzální I/O a linkový zvukový výstup. Základním programovacím prostředím je NEC N88-BASIC, dostupný ve verzích a režimech odpovídajících architektuře PC-88. Disketové sestavy mohly používat příslušný diskový BASIC a další software dodávaný na disketách.

Podle oficiálního katalogu NEC měří hlavní jednotka modelu 30 přibližně 406 × 345 × 127 mm a váží 9,2 kg. Samostatná klávesnice měří 412 × 195 × 32 mm a váží přibližně 1,4 kg. Napájení je určeno pro japonskou síť 100 V, 50/60 Hz. Dvě originální 5.25" mechaniky modelu 30 jsou typu 2D, nikoliv 2HD, které se objevily u jiných pozdějších konfigurací řady PC-88.

English / Anglicky:

The NEC PC-8801mkII SR was introduced to the Japanese market in January 1985. It followed the original PC-8801 of 1981 and PC-8801mkII of 1983. The SR was especially important for its improved graphics, sound and ability to retain operating modes for older software. It became one of the principal foundations of the Japanese PC-88 gaming platform. Three standard configurations were offered. Model 10 had no internal floppy drive, model 20 had one, and model 30 had two internal 5.25" 2D floppy drives. The machine in this collection is model 30.

The computer uses a NEC μPD780C-1 eight-bit processor compatible with the Zilog Z80A, clocked at 4 MHz. It has 64 KB of main RAM, a separate 48 KB of graphics video RAM and 4 KB of text video RAM. Official NEC specifications list 96 KB of main ROM and a further 2 KB of disk ROM. Three internal expansion slots were available. The new graphics hardware offered improved colour display modes that proved particularly valuable for Japanese computer games.

A major improvement was the Yamaha YM2203 sound chip, also known as the OPN. It provides three frequency-modulation FM channels and three additional SSG channels, giving six sound voices in total. It should not be described as having six FM channels. The PC-8801mkII SR also provided joystick control ports, making it more suitable for games than earlier models.

Different operating modes, selected using physical switches, are central to the SR's backward compatibility. N mode supports some software for the original NEC PC-8001. V1-S provides the older N88-BASIC environment associated with the PC-8801 and PC-8801mkII. V1-H retains the V1 features but allows faster graphics-memory operation. V2 introduces the new graphics capabilities that became an important standard for later PC-88 games. Compatibility between modes is not absolute. Certain programs require a particular mode and may otherwise display incorrect colours, exhibit timing problems or fail to work properly.

Video connections include monochrome composite, digital RGB and analogue RGB outputs. Other interfaces include cassette recorder CMT, printer, RS-232C serial, general-purpose I/O and a line-level audio output. The principal programming environment is NEC N88-BASIC, with versions and modes corresponding to the PC-88 architecture. Floppy-based configurations could also use the appropriate disk BASIC and other diskette software.

According to NEC's official catalogue, the model 30 base unit measures approximately 406 × 345 × 127 mm and weighs 9.2 kg. Its separate keyboard measures 412 × 195 × 32 mm and weighs about 1.4 kg. Power is supplied from Japanese 100 V, 50/60 Hz mains. Both original internal 5.25" drives in model 30 are 2D rather than 2HD, which was used on certain later PC-88 configurations.

Technické údaje / Specifications

Výrobce / Manufacturer: Nippon Electric Co. (NEC), Japonsko / Nippon Electric Co. (NEC), Japan

Model: PC-8801mkIISR (model 30)

Rok / Year: 1985

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový osobní počítač rodiny NEC PC-88 / Japanese 8-bit NEC PC-88 personal computer

CPU: NEC μPD780C-1, osmibitový procesor kompatibilní se Z80A, s pomocným systémem pro řízení mechanik / NEC μPD780C-1, Z80A-compatible 8-bit CPU, separate floppy drive control subsystem

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB operační RAM, 48 KB grafická VRAM, 4 KB textová VRAM, rozšíření RAM dle konfigurace / 64 KB main RAM, 48 KB graphics VRAM, 4 KB text VRAM, memory expansion depending on configuration

ROM: 96 KB hlavní systémové ROM a 2 KB diskové ROM / 96 KB main system ROM and 2 KB disk ROM

Operační systém / Operating system: NEC N88-BASIC V2 v ROM, kompatibilní režimy N a V1, volitelný diskový BASIC / NEC N88-BASIC V2 in ROM, N and V1 compatibility modes, optional disk BASIC

Video / Graphics: Grafické režimy V1 a V2, monochromatický kompozitní, digitální RGB a analogový RGB výstup / V1 and V2 graphics modes, monochrome composite, digital RGB and analogue RGB outputs

Zvuk / Sound: Yamaha YM2203, tři FM kanály a tři SSG kanály, celkem šest hlasů / Yamaha YM2203, 3 FM channels and 3 SSG channels, 6 voices in total

Média / Storage: Model 30, dvě vestavěné 5.25" 2D disketové mechaniky, kazetové rozhraní. Pro můj kus byly diskety připraveny pomocí Greaseweazle / Model 30, two internal 5.25" 2D floppy drives and cassette interface. Diskettes for my unit were prepared using Greaseweazle

Rozhraní / Interfaces: Tři rozšiřující sloty, magnetofon CMT, tiskárna, RS-232C, obecné I/O a joysticky, monochromatický, digitální a analogový CRT výstup, line out / Three expansion slots, CMT cassette, printer, RS-232C, general I/O and joystick ports, monochrome, digital and analogue CRT, line out

Napájení / Power: Počítač 100 V AC, 50/60 Hz, obvyklý příkon 54 W, maximální 90 W. Samostatně získaný monitor PC-KD854N 100 V, 59 W / Computer 100 V AC, 50/60 Hz, typical consumption 54 W, maximum 90 W. Separately acquired PC-KD854N monitor 100 V, 59 W

Rozměry / Dimensions: Hlavní jednotka 406 × 345 × 127 mm, 9,2 kg, klávesnice 412 × 195 × 32 mm, 1,4 kg / Base unit 406 × 345 × 127 mm, 9.2 kg, keyboard 412 × 195 × 32 mm, 1.4 kg

Náš exemplář / Our machine

Česky / Czech:

Můj NEC PC-8801mkII SR je model 30 se dvěma originálními 5.25" disketovými mechanikami. Získal jsem ho ve výjimečně kompletním krabicovém balení s původními polystyrenovými výplněmi, manuály, kabely a dalším dodávaným příslušenstvím. Počítač jsem rozebral a vyčistil. Na fotografiích je také jeho vnitřní elektronika a obě mechaniky.

Pro provoz počítače jsem si připravil diskety pomocí zařízení Greaseweazle. Na fotografiích je funkční sestava se spuštěným softwarem. K počítači jsem si navíc samostatně sehnal v Japonsku originální barevný CRT monitor NEC PC-KD854N. Monitor byl velmi špinavý, proto jsem ho rozebral a jeho plastové kryty vyčistil v myčce na nádobí, poté jsem vše znovu sestavil.

Monitor PC-KD854N je 14" výrobek NEC, uvedený v říjnu 1988. Podle výrobního štítku je určený pro japonské napájení 100 V, 50/60 Hz a má příkon 59 W. Používá analogový RGB vstup.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My NEC PC-8801mkII SR is model 30 with two original 5.25" floppy drives. I acquired it as an exceptionally complete boxed set, including the original polystyrene packaging inserts, manuals, cables and supplied accessories. I dismantled and cleaned the computer. The gallery also includes photographs of its internal electronics and both floppy drives.

I prepared diskettes for the computer using a Greaseweazle. The photographs show the machine running software. I also separately obtained an original NEC PC-KD854N colour CRT monitor from Japan. The monitor was extremely dirty, so I dismantled it, cleaned its plastic covers in a dishwasher and then reassembled it.

The PC-KD854N is a 14" NEC monitor introduced in October 1988. Its identification label specifies Japanese 100 V, 50/60 Hz mains power and 59 W power consumption. It uses an analogue RGB input.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://support.nec-lavie.jp/support/product/data/spec/cpu/b045-1.html

https://www.kiwi-us.com/~ohta/pc88/spec.htm

https://wiki.mamedev.org/index.php?title=Driver:PC-88

https://support.nec-lavie.jp/support/product/data/spec/cpu/b043-1.html

https://support.nec-lavie.jp/support/product/data/spec/cpu/b044-1.html

https://support.nec-lavie.jp/support/product/data/spec/dsp/d078-1.html

https://github.com/0cjs/sedoc/blob/main/8bit/nec/8801.md

Fotodokumentace / Photo documentation



Originální krabice NEC PC-8801mkII SR model 30 / Original NEC PC-8801mkII SR model 30 box
Vybalený NEC PC-8801mkII SR a originální příslušenství / Unpacked NEC PC-8801mkII SR and original accessories
NEC PC-8801mkII SR s hrou XYLOS na obrazovce / NEC PC-8801mkII SR showing XYLOS game screen
NEC PC-8801mkII SR, boční pohled na sestavu / NEC PC-8801mkII SR, side view of setup
Čelní panel NEC PC-8801mkII SR se dvěma floppy / NEC PC-8801mkII SR front panel with twin floppies
Horní kryt skříně NEC PC-8801mkII SR / Top enclosure of NEC PC-8801mkII SR
NEC PC-8801mkII SR model 30 se samostatnou klávesnicí / NEC PC-8801mkII SR model 30 with separate keyboard
Zadní panel NEC PC-8801mkII SR a klávesnice / NEC PC-8801mkII SR rear panel and keyboard
Vnitřní uspořádání NEC PC-8801mkII SR model 30 / NEC PC-8801mkII SR model 30 internal arrangement
NEC PC-8801mkII SR uložený v polystyrenovém obalu / NEC PC-8801mkII SR in original polystyrene packaging

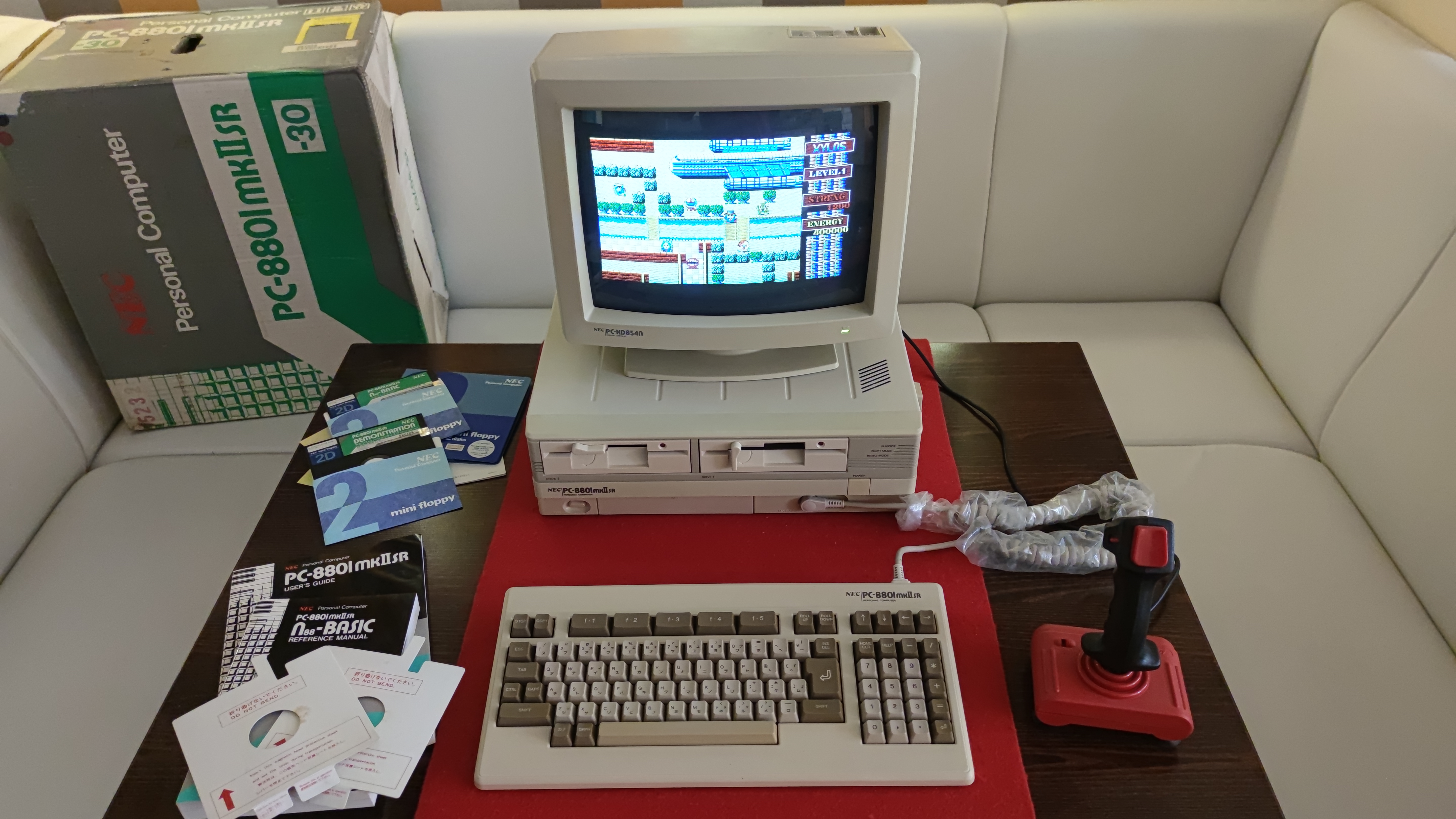

Funkční NEC PC-8801mkII SR s monitorem a joystickem / Working NEC PC-8801mkII SR with monitor and joystick
NEC PC-8801mkII SR s barevnou grafickou obrazovkou / NEC PC-8801mkII SR with colour graphics display
NEC PC-8801mkII SR, zadní strana monitoru / NEC PC-8801mkII SR, rear of monitor
Zadní rozšiřující konektory NEC PC-8801mkII SR / NEC PC-8801mkII SR rear expansion connectors
Boční větrání a uchycení skříně NEC PC-8801mkII SR / NEC PC-8801mkII SR side ventilation and case details
Levý detail čelního panelu NEC PC-8801mkII SR / NEC PC-8801mkII SR front left detail
Připojovací konektory a sloty NEC PC-8801mkII SR / NEC PC-8801mkII SR connectors and expansion slots
Elektronika NEC PC-8801mkII SR a dvě disketové mechaniky / NEC PC-8801mkII SR electronics and two floppy drives
