Olivetti L1 M40 ST

Olivetti L1 M40 ST (Itálie, 1982), funkční 16bitový profesionální minipočítač se Zilogem Z8001 ve sbírce RetroComputer.cz / Olivetti L1 M40 ST (Italy, 1982), working professional 16-bit minicomputer with Zilog Z8001 in the RetroComputer.cz collection
←
→

Země / Country:

Itálie / Italy

Rok / Year:

1982

Česky / Czech:

Olivetti L1 M40 ST, Itálie, 1982 až 1983. Profesionální vědeckotechnický minipočítač patří do rodiny Linea 1, kterou Olivetti uvedla v roce 1982. Vedle varianty ST pro technické a vědecké aplikace se M40 vyráběl také jako BC pro podnikové úlohy a DP pro zpracování dat. Modulární systém mohl pracovat samostatně, obsluhovat několik terminálů nebo poskytovat služby dalším počítačům řady L1 včetně modelu M20. Využíval 16bitový procesor Zilog Z8001 a vlastní systémové prostředí Olivetti. Operační systém COSMOS IV byl obchodně označován jako MOS, v různých konfiguracích a generacích jsou doloženy také M DOS a BCOS. Stroj nebyl kompatibilní s IBM PC.

M40 bylo možné osadit osmipalcovými disketovými mechanikami a volitelným pevným diskem. Dobové podnikové konfigurace nabízely úložiště o kapacitě přibližně 18 až 20 MB. Připojené obrazovkové konzole, klávesnice a komunikační rozhraní se lišily podle způsobu použití. Zilog Z8001 pracoval na frekvenci 4 MHz, dochované konfigurace M40 dokládají například 256 KB RAM. Rodinu Linea 1 provází výrazný průmyslový design Olivetti. S ranými počítači značky byl spojen britský designér George Sowden, spolupracovník Ettore Sottsasse, který se v roce 1981 stal spoluzakladatelem skupiny Memphis. V témže roce založil vlastní studio SowdenDesign. Řada L1 představovala pokus Olivetti sjednotit nabídku profesionálních počítačových systémů před nástupem široce rozšířených IBM PC kompatibilních řešení.

English / Anglicky:

Olivetti L1 M40 ST, Italy, 1982 to 1983. This professional scientific and technical minicomputer belongs to the Linea 1 family introduced by Olivetti in 1982. Alongside the ST variant for engineering and scientific work, the M40 was offered as the BC for business applications and the DP for data processing. Its modular architecture allowed standalone operation, multiple terminals and service to other L1 computers including the smaller M20. The machine used a 16-bit Zilog Z8001 processor and Olivetti's proprietary operating environment. COSMOS IV was marketed as MOS, while M DOS and BCOS are also documented for different versions and configurations. It was not IBM PC compatible.

The M40 could be equipped with 8" floppy drives and an optional hard disk. Contemporary office configurations provided approximately 18 to 20 MB of hard disk storage. Display consoles, keyboards and communications interfaces depended on the intended use. The Z8001 ran at 4 MHz, and surviving M40 systems document configurations with 256 KB of RAM. The Linea 1 family also reflects Olivetti's distinctive industrial design. British designer George Sowden worked on the company's early computers alongside Ettore Sottsass and became a co-founder of the Memphis Group in 1981. He established SowdenDesign in the same year. The L1 systems represented Olivetti's effort to consolidate its professional computer range before IBM PC compatibles became dominant.

Technické údaje / Specifications

Výrobce / Manufacturer: Olivetti S.p.A., Ivrea, Itálie / Olivetti S.p.A., Ivrea, Italy

Model: L1 M40 ST

Rok / Year: 1982

Země / Country: Itálie / Italy

Typ / Type: 16bitový profesionální víceuživatelský minipočítač / 16-bit professional multiuser minicomputer

CPU: Zilog Z8001, 16bitový / Zilog Z8001, 16 bit

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: Můj exemplář 64 KB fyzické i logické RAM, doloženo obrazovkou MDOSC-R 3.2. Jiné konfigurace M40 používaly také 256 KB / My machine has 64 KB physical and logical RAM, confirmed on the MDOSC-R 3.2 system screen. Other M40 configurations used 256 KB.

ROM: Zaváděcí a diagnostický firmware, pracovní prostředí se načítá z disku / Boot/diagnostic firmware, operating environment loaded from disk

Operační systém / Operating system: Můj exemplář používá MDOSC-R 3.2, doloženo obrazovkou, zavádění z F1. Jiné konfigurace řady Linea 1 využívaly také COSMOS IV/MOS a BCOS / My specimen runs MDOSC-R 3.2, confirmed on screen, booted from F1. Other Linea 1 configurations also used COSMOS IV/MOS and BCOS

Video / Graphics: Samostatný monochromatický monitor, konzole podle konfigurace včetně DSM 1215. Údaj 512 × 256 bodů pro ST není nezávisle ověřen / Separate monochrome console, including DSM 1215 in documented setups. Reported 512 × 256 graphics unverified.

Zvuk / Sound: Systémová signalizace, bez specializovaného hudebního zvukového čipu / System alert only, no dedicated music sound hardware

Média / Storage: Můj exemplář dvě 8" disketové jednotky F1 a F2, systém se zavádí z F1, bez pevného disku. U řady M40 byl HDD volitelný / My unit has two 8" floppy drives F1 and F2 and boots from F1, no hard disk fitted. HDD was optional for the M40 series.

Rozhraní / Interfaces: Rozhraní terminálů a periferií řady Linea 1, tiskárny a sériová komunikace podle konfigurace / Linea 1 terminal and peripheral interfaces, printer and serial communications depending on configuration

Napájení / Power: Síťově napájený vícejednotkový kancelářský systém / Mains powered multi unit business system

Rozměry / Dimensions: Přesné rozměry a hmotnost varianty M40 ST nebyly v dostupných podkladech spolehlivě ověřeny / Exact dimensions and weight not reliably verified

Původní cena / Original price: Dobová katalogová cena konkrétní varianty M40 ST zatím nebyla ve spolehlivém prameni dohledána / Contemporary list price for the exact M40 ST configuration not verified

Náš exemplář / Our machine

Česky / Czech:

Můj Olivetti L1 M40 ST má 64 KB operační paměti, což potvrzuje přímo obrazovka systému MDOSC-R 3.2. Ta uvádí fyzickou i logickou paměť shodně 64 KB a dvojici osmipalcových disketových jednotek F1 a F2. Operační systém se zavádí z první mechaniky F1. Obrazovková konzole pracuje v grafickém režimu a ve výpisu je uvedena také volba GDISP. Pevný disk byl u této řady volitelným rozšířením, můj exemplář jej však nemá.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Olivetti L1 M40 ST has 64 KB of RAM, confirmed by the MDOSC-R 3.2 system information screen. Both physical and logical memory are reported as 64 KB. The system lists two 8" floppy drives, F1 and F2, and boots the operating system from F1. The display is configured for graphics and GDISP appears among the software options. A hard disk was optional for this series, but my machine does not have one.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://www.museodelcalcolatore.it/singolo.php?cod=1336&ord=5

https://olivrea.de/olivetti-m40-st/

https://computarium.lcd.lu/works/

https://computarium.lcd.lu/expoinfo/museevirtuel03c/musee_virtuel03c.pdf

https://olivrea.de/prospekte-minicomputer/

https://olivrea.de/handbuecher/

https://en.wikipedia.org/wiki/George_Sowden

Fotodokumentace / Photo documentation



Olivetti L1 M40 ST, rozměrný historický stolní systém vystavený v muzeu / Olivetti L1 M40 ST, large historic desktop computer system displayed in museum
Olivetti L1 M40 ST, čelní pohled na vertikální skříň počítače Olivetti / Olivetti L1 M40 ST, front view of upright Olivetti computer cabinet
Olivetti L1 M40 ST, otevřená část systémové skříně pod monitorem / Olivetti L1 M40 ST, opened part of system unit below monitor
Olivetti L1 M40 ST, pohled na původní skříň s disketovými jednotkami / Olivetti L1 M40 ST, view of original cabinet with floppy drives
Olivetti L1 M40 ST, čelní panel systémové jednotky s disketovými mechanikami / Olivetti L1 M40 ST, front panel of system unit with floppy drives
Olivetti L1 M40 ST, funkční monitor zobrazující zelené systémové texty / Olivetti L1 M40 ST, working monitor showing green system text
Olivetti L1 M40 ST, historická reklamní fotografie pracovního místa s uživatelem / Olivetti L1 M40 ST, historic advertising photograph of a workstation and user

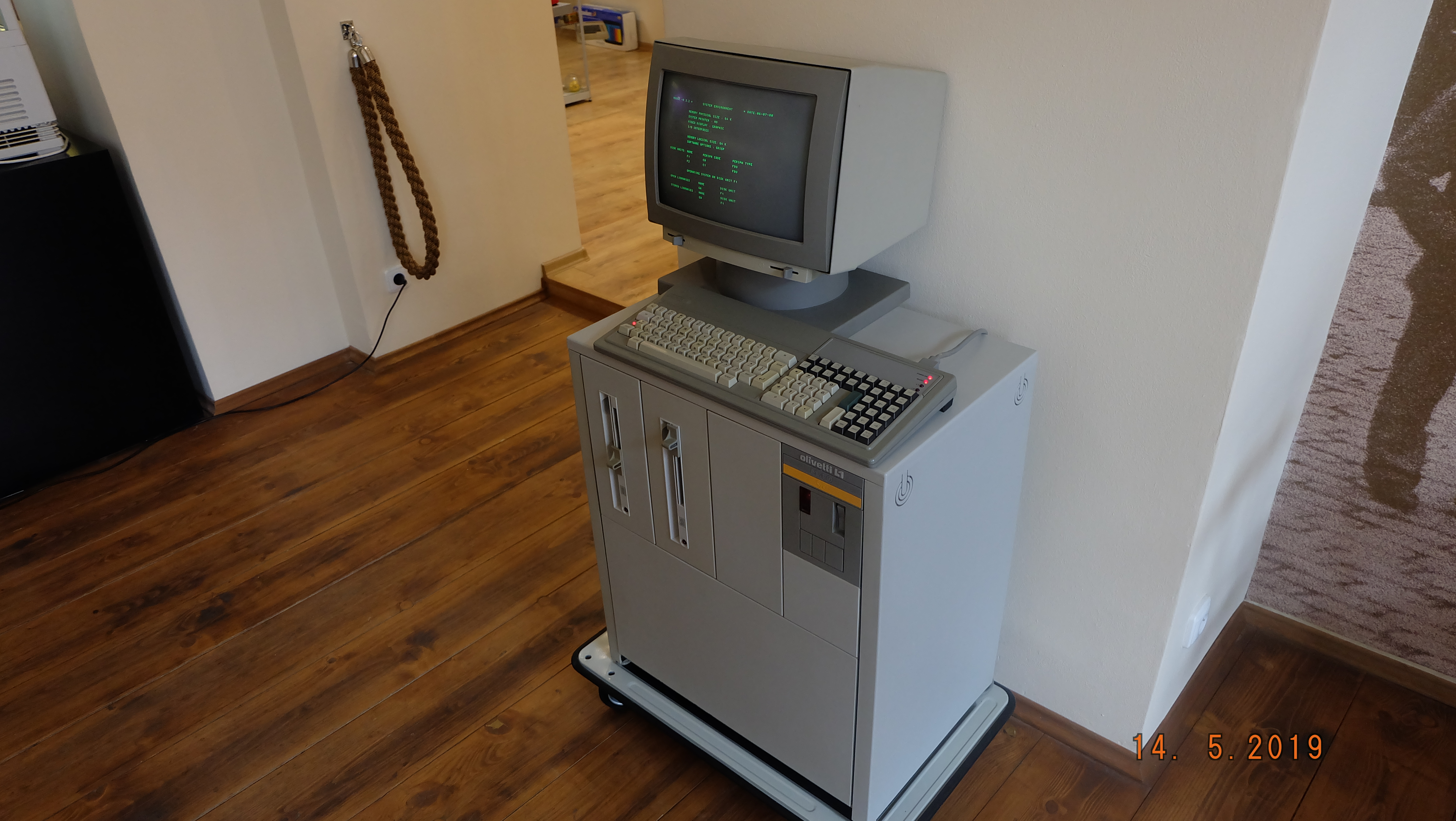

Olivetti L1 M40 ST, původní systémová skříň s CRT monitorem na pojízdném podstavci / Olivetti L1 M40 ST, original system cabinet with CRT monitor on mobile stand
Olivetti L1 M40 ST, boční pohled na počítač Olivetti v expozici / Olivetti L1 M40 ST, side view of Olivetti computer on exhibition
Olivetti L1 M40 ST, muzejní sestava Olivetti s klávesnicí a periferiemi / Olivetti L1 M40 ST, Olivetti museum setup with keyboard and peripherals
Olivetti L1 M40 ST, detail původního CRT monitoru a klávesnice Olivetti / Olivetti L1 M40 ST, close-up of original CRT monitor and Olivetti keyboard
Olivetti L1 M40 ST, detail ovládání a disketové mechaniky v horní části jednotky / Olivetti L1 M40 ST, close-up of control and floppy drive in upper unit
Olivetti L1 M40 ST, původní klávesnice Olivetti s numerickým blokem / Olivetti L1 M40 ST, original Olivetti keyboard with numeric keypad
