Olivetti PCS 286

Olivetti PCS 286, funkční stolní počítač z roku 1989 s barevným monitorem CRT, na archivním snímku s již nevlastněným Echos / Working 1989 Olivetti PCS 286 desktop with colour CRT, archived photograph alongside a laptop no longer owned
←
→
Facebook post →
Youtube video →

Země / Country:

Itálie / Italy

Rok / Year:

1989 (dobová brožura a muzejní katalog) / 1989 (period brochure and museum catalogue)

Česky / Czech:

Olivetti PCS 286 je kompaktní stolní osobní počítač kompatibilní s architekturou IBM PC/AT, představený na konci osmdesátých let. Italská Olivetti jej nabízela jako menší kancelářský systém se šestnáctibitovým procesorem 80286, vestavěnou disketovou mechanikou a grafickým výstupem VGA. Dochovaná firemní brožura PCS 286 pochází z října 1989. Počítač představuje dobu, kdy se standardní kancelářské PC přesouvalo z rozměrných skříní do kompaktních sestav s barevným monitorem.

Dokumentované konfigurace PCS 286 používaly Intel 80286 na 12 MHz, zpravidla 1 MB RAM s možností rozšíření až na 4 MB, disketovou mechaniku 3.5" s kapacitou 1,44 MB a podle sestavy pevný disk 20 nebo 40 MB. VGA zvládá režim 640 × 480 bodů a šestnáct barev, případně 320 × 200 bodů a 256 barev. Systém má BIOS v ROM, porty pro periferní zařízení a rozšíření pomocí sběrnice ISA. Je určen pro MS-DOS a dobový software kompatibilní s IBM PC.

Zajímavou součástí mé sestavy je originální čtrnáctipalcový barevný CRT monitor Olivetti CDU 1431/HA21. Tento model je uveden i v servisních materiálech výrobce. Jeho zachovaný štítek potvrzuje výrobu v Itálii a napájení 220–240 V, 0,8 A, 50–60 Hz. K počítači se podařilo získat také originální klávesnici Olivetti ANK 27-101/N a myš Olivetti. Klávesnice řady ANK 27 je doložena v servisních příručkách Olivetti pro dobové osobní počítače.

První tři fotografie v galerii jsou starší archivní snímky, na nichž je PCS 286 zachycen společně s notebookem Olivetti Echos 48 Color Plus. Notebook byl mezitím vyměněn jinému sběrateli a není součástí dnešní expozice. Další fotografie dokumentují později získaný monitor CDU 1431/HA21 včetně jeho štítků a původní klávesnici Olivetti. Tento záznam je věnován výhradně stolnímu modelu PCS 286.

English / Anglicky:

The Olivetti PCS 286 is a compact IBM PC/AT-compatible desktop computer introduced in the late 1980s. Italian manufacturer Olivetti offered it as a smaller office system with a 16-bit 80286 processor, integrated floppy drive and VGA video output. An original PCS 286 product brochure is dated October 1989. The computer represents the period when the standard office PC was moving from large cases to more compact systems with colour monitors.

Documented PCS 286 configurations used an Intel 80286 at 12 MHz, commonly 1 MB RAM expandable to 4 MB, a 1.44 MB 3.5" floppy drive and a 20 or 40 MB hard disk depending on the configuration. VGA supports 640 × 480 pixels in 16 colours and 320 × 200 pixels in 256 colours. The system uses a ROM BIOS, peripheral ports and ISA expansion facilities. It was designed for MS-DOS and IBM PC-compatible software. The actual memory capacity, hard drive type and CPU clock of this particular museum computer have not yet been established by direct measurement.

An important addition to my system is an original Olivetti CDU 1431/HA21 14" colour CRT monitor. This model is also listed in the manufacturer's service documentation. Its surviving label confirms manufacture in Italy and a 220–240 V, 0.8 A, 50–60 Hz power rating. We also obtained a genuine Olivetti ANK 27-101/N keyboard and an Olivetti mouse. The ANK 27 keyboard family is documented in Olivetti's period PC service guides.

The first three photographs are older archival images showing the PCS 286 beside an Olivetti Echos 48 Color Plus laptop. The laptop was subsequently traded to another collector and is no longer part of the exhibition. The remaining images document the later-acquired CDU 1431/HA21 monitor and identification labels, together with the original Olivetti keyboard. This catalogue entry is now dedicated exclusively to the PCS 286 desktop.

Technické údaje / Specifications

Výrobce / Manufacturer: Olivetti, Itálie / Olivetti, Italy

Model: Olivetti PCS 286

Rok / Year: 1989 (dobová brožura a muzejní katalog) / 1989 (period brochure and museum catalogue)

Země / Country: Itálie / Italy

Typ / Type: Stolní osobní počítač kompatibilní s IBM PC/AT / IBM PC/AT compatible desktop personal computer

CPU: Intel 80286, šestnáctibitový procesor / Intel 80286, 16-bit processor

Takt CPU / CPU clock: 12 MHz, doložená konfigurace modelu, můj konkrétní procesor nezměřen / 12 MHz documented model configuration, clock of my particular CPU not measured

RAM: Dokumentované sestavy zpravidla 1 MB, rozšíření na 4 MB, přesná RAM mého kusu neověřena / Documented configurations typically 1 MB, expandable to 4 MB, actual RAM in my unit not verified

ROM: Systémový BIOS v ROM / System BIOS in ROM

Operační systém / Operating system: MS-DOS, typický operační systém modelu, verze instalovaná v mém kusu není doložena / MS-DOS, typical operating system for the model, version installed in this unit not documented

Video / Graphics: VGA 640 × 480, 16 barev nebo 320 × 200, 256 barev. Můj monitor Olivetti CDU 1431/HA21, 14" barevný CRT / VGA 640 × 480 in 16 colours or 320 × 200 in 256 colours. My monitor: 14" Olivetti CDU 1431/HA21 colour CRT

Zvuk / Sound: Vestavěný PC reproduktor / Built-in PC speaker

Média / Storage: 3.5" FDD 1,44 MB, dobové konfigurace s HDD 20 nebo 40 MB, osazení mého kusu neověřeno / 1.44 MB 3.5" floppy, period configurations with 20 or 40 MB HDD, exact drive fitted in this unit not verified

Rozhraní / Interfaces: Rozšiřující sloty ISA, sériové RS-232, paralelní rozhraní, VGA, připojení klávesnice a myši / ISA expansion slots, RS-232 serial, parallel, VGA, keyboard and mouse connections

Napájení / Power: PCS 286: interní síťový zdroj. Monitor Olivetti CDU 1431/HA21: 220–240 V, 0,8 A, 50–60 Hz dle štítku / PCS 286: internal mains PSU. Olivetti CDU 1431/HA21 monitor: 220–240 V, 0.8 A, 50–60 Hz according to its label

Původní cena / Original price: Liší se podle roku, země a konfigurace, přesnou cenu mého provedení nemáme doloženou / Varied by year, market and configuration, original price of this exact version not established

Náš exemplář / Our machine

Česky / Czech:

Olivetti PCS 286 jsem dostal jako dar do expozice od Milana Pipala. Počítač byl funkční, ale přišel bez klávesnice, monitoru a myši. Žádná zásadní oprava nebyla potřeba, pouze jsem jej důkladně vyčistil.

Postupně jsem pro něj sehnal původní barevný čtrnáctipalcový monitor Olivetti CDU 1431/HA21, vyrobený v Itálii. Jeho štítek je na fotografiích a uvádí také napájení 220–240 V. Později se mi podařilo získat i originální klávesnici Olivetti ANK 27-101/N a myš Olivetti. Klávesnici jsem ovšem sehnal v žalostném, opravdu velmi špinavém stavu, jak je patrné z fotografií. Jen její důkladné čištění mi zabralo půl dne. 🙂 Z darovaného samotného počítače tak znovu vznikla pěkná dobová sestava. Za dar Milanu Pipalovi děkuji.

Na třech starších fotografiích stojí PCS 286 vedle notebooku Olivetti Echos 48 Color Plus. Ten už ale nevlastním. Notebooky nejsou hlavním zaměřením mé sbírky, proto jsem Echos vyměnil se sběratelem notebooků za jiné komponenty. Snímky ponechávám jako archivní dokumentaci někdejší společné sestavy, nikoliv jako záznam dvou počítačů, které jsou dnes oba v expozici.

English / Anglicky:

I received my Olivetti PCS 286 as a gift for the museum from Milan Pipal. The computer was working, but came without a keyboard, monitor or mouse. It required no major repairs, only a thorough cleaning.

I gradually found an original Olivetti CDU 1431/HA21 14" colour monitor made in Italy. Its label is photographed in the gallery and also specifies a 220–240 V power supply. Later I managed to obtain a genuine Olivetti ANK 27-101/N keyboard and an Olivetti mouse. The keyboard arrived in a dreadful, extremely dirty condition, as the photographs show. Thoroughly cleaning it took me half a day. 🙂 The donated computer has therefore become a complete period-style desktop setup again. My thanks go to Milan Pipal for the gift.

In three older photographs, the PCS 286 stands beside an Olivetti Echos 48 Color Plus laptop. I no longer own the Echos. Laptops are only a secondary interest of my collection, so I traded it to a notebook collector in exchange for other components. I have retained these pictures as historical documentation of a former arrangement, not as evidence that both computers are still on display.

Zdroje / Sources

https://www.vintads.it/file.php?cod=3488

https://catalogo.beniculturali.it/detail/ScientificOrTechnologicalHeritage/0901401237

https://olivrea.de/olivetti-pcs-286/

https://www.oldcomputers.it/parts/olivetti/CDU1431/docs/docs.htm

https://www.ardent-tool.com/Olivetti/Docs/service_guide/systems2/capb.pdf

Fotodokumentace / Photo documentation

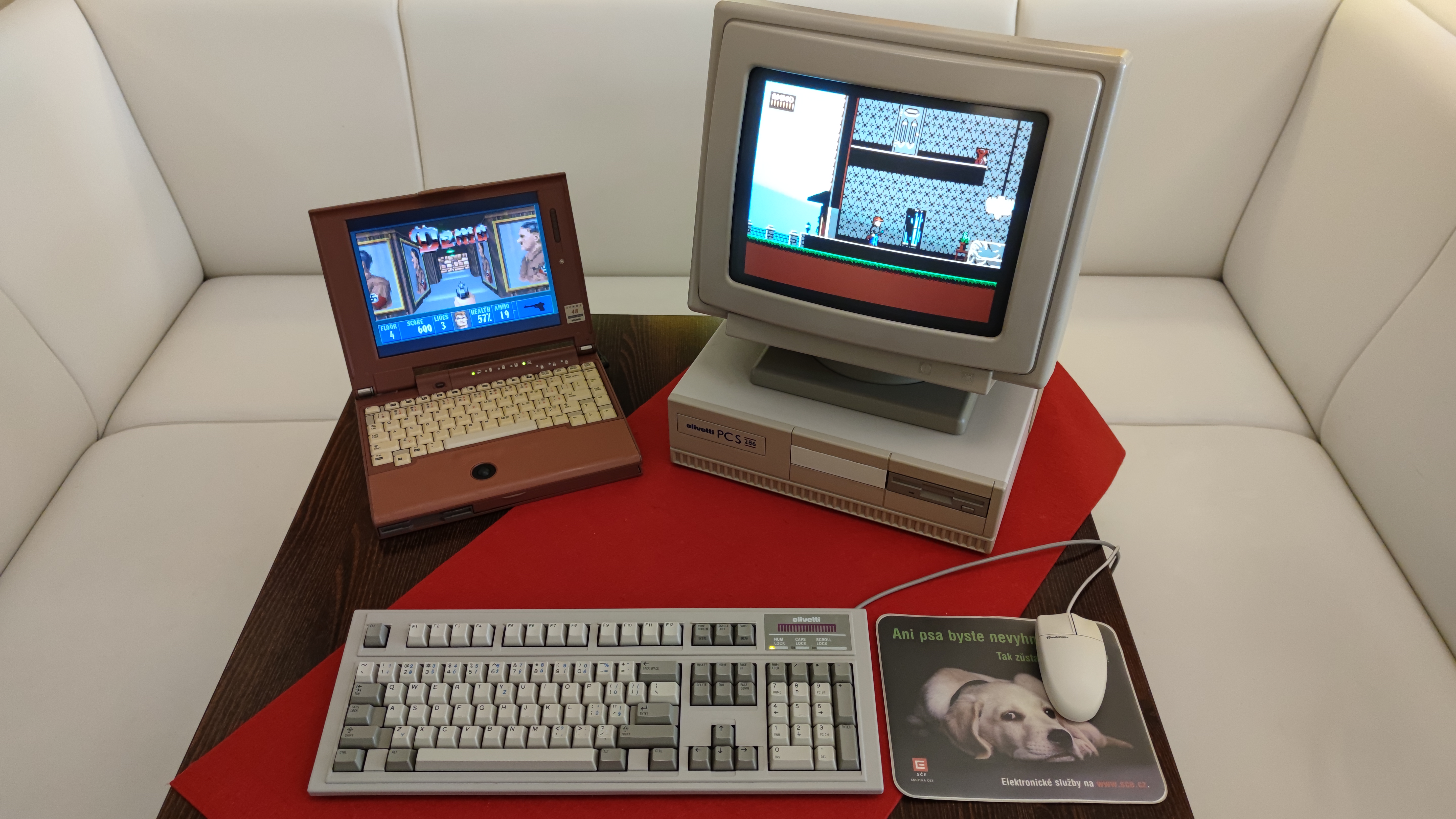

Olivetti PCS 286 s barevným monitorem a dříve vlastněným notebookem Echos 48 Color Plus / Olivetti PCS 286 with colour CRT and formerly owned Echos 48 Color Plus laptop
Funkční stolní Olivetti PCS 286 a někdejší notebook Echos 48 Color Plus / Working Olivetti PCS 286 desktop and formerly owned Echos 48 Color Plus notebook
Horní větrací mřížky a zadní panel barevného monitoru Olivetti CDU 1431/HA21 / Top ventilation grille and back of Olivetti CDU 1431/HA21 colour monitor
Originální klávesnice Olivetti ANK 27-101/N s numerickým blokem / Original Olivetti ANK 27-101/N keyboard with numeric keypad
Olivetti PCS 286 a archivně fotografovaný Echos 48 Color Plus s běžícími programy / Olivetti PCS 286 and archived Echos 48 Color Plus with software running
Zadní strana originálního barevného monitoru Olivetti CDU 1431/HA21 / Rear of original Olivetti CDU 1431/HA21 colour CRT monitor
Výrobní štítek Olivetti CDU 1431/HA21 Made in Italy a certifikační značky / Olivetti CDU 1431/HA21 Made in Italy label and certification marks
Spodní kryt původní klávesnice Olivetti ANK 27-101/N s nožkami / Underside of original Olivetti ANK 27-101/N keyboard with feet
