Olivetti Prodest PC1

Země / Country:
Itálie / Italy
Rok / Year:
1987
Česky / Czech:
Když Olivetti v roce 1987 představila domácí počítač Prodest PC1, uzavřela tím neobyčejně pestrou řadu tří vzájemně nekompatibilních strojů. První Prodest PC128 byl italskou verzí francouzského Thomsonu MO6. Druhý PC128S vycházel z britského Acornu BBC Master Compact. Teprve třetí model vstoupil do světa IBM PC a systému MS-DOS. Společné měly tyto počítače především italskou značku a snahu nabídnout domácnostem techniku s osobitým vzhledem. PC1 byl skutečně zajímavý i svou konstrukcí. Veškerou elektroniku, klávesnici, napájecí zdroj a disketové jednotky Olivetti soustředila do nízké elegantní skříně bez samostatné počítačové věže. Reklama otištěná v časopise CHIP už v říjnu 1987 jej nabízela jako počítač pro budoucí jedničky.
Pod působivým krytem se ale skrývala poměrně konzervativní architektura kompatibilní s IBM PC/XT. Hlavním procesorem byl NEC V40, typ μPD70208, s vnitřním šestnáctibitovým zpracováním a osmibitovou vnější datovou sběrnicí. Pracoval na přepínatelné frekvenci 4,77 nebo 8 MHz. Uměl instrukce běžné u 8088 a některá rozšíření rodiny 80188, ale jeho integrované periferie nebyly s Intel 80188 zcela zaměnitelné. Právě rozdílný integrovaný DMA řadič vyžadoval úpravy BIOSu, aby se počítač choval podobně jako standardní PC. Podle původní příručky existovaly konfigurace s 256 nebo 512 KB RAM, přičemž paměť bylo možné rozšířit až na 640 KB. Dobová reklama zdůrazňovala variantu s 512 KB. Systémový BIOS a diagnostika zabíraly přibližně 16 KB ROM.
O grafiku se staral specializovaný obvod Yamaha V6355D s kompatibilitou CGA. Nabízel text 40 nebo 80 znaků na 25 řádků, grafiku 320 × 200 bodů ve čtyřech barvách a 640 × 200 bodů ve dvou barvách. Vnitřně měl ovšem i méně známé možnosti, včetně experimentálně využívaného režimu 160 × 200 bodů v šestnácti barvách, který nepatřil k běžným režimům PC1. Jeden historický detail dokáže potrápit i dnešního sběratele. Po zapnutí může počítač generovat snímkovou frekvenci 50 Hz. Dobový nástroj CRT.COM přepínal obraz na 60 Hz, což bývá nutné pro některé standardní CGA monitory. Olivetti nabízela přímo ke stroji dvanáctipalcový monochromatický monitor se zeleným luminoforem, stejně jako možnost připojit barevný monitor nebo televizor.
Ve standardní sestavě byla jedna 3.5" disketová mechanika s kapacitou 720 KB. Do skříně se dala osadit druhá a speciální rozšiřující jednotky umožňovaly připojit i pevný disk či jiné karty. Počítač používal MS-DOS 3.20 a dodával se také s GW-BASICem. Italská reklama uváděla rovněž hru Lode Runner a jednoduchý kancelářský a výukový software. To byla velká změna oproti PC128 a PC128S, protože PC1 mohl spouštět řadu běžných programů pro tehdejší IBM kompatibilní počítače, byť hranice kompatibility občas odhalily jeho neobvyklé obvody.
A právě konektory patří k nejzáludnějším stránkám PC1. Devítipinový port pro myš a joystick na zadním panelu sice připomíná sériové rozhraní, ale pro myš používá kvadraturní signály. Jeho zapojení se dokonce liší od Amstradu PC1512, přestože oba systémy pracují s podobným principem. Samostatný pětadvacetipinový sériový port používá zjednodušené signály RS-232, nikoli kompletní obvyklé zapojení. Paralelní port se chová podobně jako Centronics, ale nepodporuje všechny jeho stavové signály. Připojit běžnou myš nebo tiskárnu proto nemusí být otázka pouhého zasunutí stejného konektoru. Díky boční rozšiřující sběrnici se dnes naštěstí dají používat i novodobé adaptéry CF, které zastupují původní pevný disk.
Prodest PC1 nebyl ve své době vyloženě levný. Dobová reklama v časopise CHIP z října 1987 uváděla cenu 1 195 000 italských lir bez DPH za sestavu s 512 KB RAM, jednou 720KB disketovou mechanikou, dvanáctipalcovým zeleným monitorem, systémem MS-DOS, GW-BASICem a hrou Lode Runner. PC1 tak rozhodně nebyl levnou hračkou, přestože mířil do domácností. Technicky přitom v roce 1987 konkuroval počítačům s výrazně pokročilejší grafikou a zvukem. Jeho největší předností zůstávaly vzhled, pohodlná integrovaná klávesnice, možnost dvou disketových jednotek a přístup k velkému světu MS-DOSu. Dnes je Prodest PC1 výborným příkladem toho, že italský průmyslový design dokázal i z poměrně obyčejné PC kompatibilní architektury vytvořit počítač s nezaměnitelným charakterem.
English / Anglicky:
When Olivetti introduced the Prodest PC1 in 1987, it completed an unusually diverse range of three mutually incompatible home computers. The first Prodest PC128 was an Italian adaptation of the French Thomson MO6. The second PC128S was derived from Britain's Acorn BBC Master Compact. Only the third model entered the world of IBM PC compatibility and MS-DOS. What these systems shared was their Italian branding and an attempt to offer distinctive computing equipment for the home. The PC1 was especially interesting for its physical design. Olivetti placed the motherboard, keyboard, power supply and floppy drives in a low, elegant enclosure without a separate computer tower. An advertisement appearing in CHIP in October 1987 promoted it as a computer for the future generation.
Behind the attractive housing lay a relatively conservative IBM PC/XT compatible architecture. Its central processor was the NEC V40, type μPD70208, featuring a 16 bit internal architecture and an eight bit external data bus. It could operate at either 4.77 or 8 MHz. The instruction set supported ordinary 8088 software along with extensions associated with the 80188 family, but its integrated peripheral devices were not fully interchangeable with those of Intel's 80188. The different internal DMA controller in particular required BIOS adaptations so that the machine could behave like a conventional PC. According to the original manual, configurations with 256 or 512 KB of RAM were available, expandable to 640 KB. The period advertising focused on the 512 KB version. System BIOS and diagnostics occupied approximately 16 KB of ROM.
Graphics were provided by the Yamaha V6355D, a specialised chip offering CGA compatibility. The normal modes included 40 or 80 text columns with 25 lines, 320 × 200 graphics in four colours and 640 × 200 graphics in two colours. The controller also had lesser-known capabilities, including an experimental 160 × 200 mode in sixteen colours, although this was not part of the normal PC1 software environment. One technical detail still catches collectors by surprise. At power-up the machine may generate a 50 Hz video signal. The contemporary CRT.COM utility could change the output to 60 Hz, which some standard CGA monitors require for stable display. Olivetti supplied an appropriate twelve inch green phosphor monochrome monitor and also supported colour monitors and televisions.
The standard computer contained one 3.5" 720 KB floppy drive. A second drive could be fitted inside the same enclosure, while special expansion units supported a hard drive or other hardware. The machine used MS-DOS 3.20 and was also supplied with GW-BASIC. Italian advertising mentioned the game Lode Runner together with simple office and educational software. This represented a fundamental change from the earlier PC128 and PC128S. The PC1 could run a substantial range of programs written for contemporary IBM compatible systems, although some software exposed the limits of its unusual implementation.
The connectors are among the PC1's most troublesome features. The nine pin mouse and joystick socket resembles a serial port, but a mouse connected there must use quadrature signals. Its pinout even differs from that of the Amstrad PC1512 despite the similar underlying technology. The separate 25 pin serial connection implements only a reduced set of RS-232 signals rather than the complete conventional arrangement. The parallel port behaves similarly to Centronics but does not support every status line. Connecting an ordinary mouse or printer can therefore require more than matching the physical connector. Fortunately, the side expansion bus has also made it possible for modern enthusiasts to develop CompactFlash interfaces that take the place of a traditional hard drive.
The Prodest PC1 was not exactly inexpensive. An advertisement published in CHIP in October 1987 gave an exact price of 1,195,000 Italian lire before VAT for a package with 512 KB of RAM, one 720 KB floppy drive, a twelve inch green phosphor monitor, MS-DOS, GW-BASIC and the game Lode Runner. Despite being marketed as a home computer, the PC1 was certainly not a cheap machine. By 1987, the PC1 was competing against systems with substantially better graphics and sound. Its main attractions were its distinctive styling, comfortable integrated keyboard, two-drive configuration and access to the extensive MS-DOS software ecosystem. Today the Prodest PC1 is a wonderful illustration of how Italian industrial design could turn a fairly conventional PC compatible architecture into a machine with unmistakable personality.
Technické údaje / Specifications
Výrobce / Manufacturer: Olivetti Prodest S.p.A., Itálie / Olivetti Prodest S.p.A., Italy
Model: Prodest PC1
Rok / Year: 1987
Země / Country: Itálie / Italy
Typ / Type: Domácí počítač kompatibilní s IBM PC/XT se šestnáctibitovým jádrem procesoru a osmibitovou externí sběrnicí / IBM PC/XT compatible home computer with 16 bit CPU core and eight bit external bus
CPU: NEC V40 μPD70208, procesor s instrukcemi kompatibilními s 8088 a rozšířeními podobnými 80188, odlišné integrované periferie / NEC V40 μPD70208, 8088 compatible instruction set with 80188 style extensions and different integrated peripherals
Takt CPU / CPU clock: Přepínatelné 4,77 MHz a 8 MHz / Switchable 4.77 MHz and 8 MHz
RAM: 512 KB v mém exempláři, možné rozšíření na 640 KB / 512 KB in my specimen, expandable to 640 KB
ROM: 16 KB systémový BIOS a diagnostika / 16 KB system BIOS and diagnostics
Operační systém / Operating system: Původně MS-DOS 3.20 a GW-BASIC z disket, můj CF adaptér byl nabízen s DOSem 6.0 / Originally MS-DOS 3.20 and GW-BASIC from floppy, my CF adapter was advertised with DOS 6.0
Video / Graphics: Yamaha V6355D, standardní CGA grafika 320 × 200 ve čtyřech barvách a 640 × 200 ve dvou barvách, text 40 či 80 × 25, experimentální režim 160 × 200 v 16 barvách / Yamaha V6355D, standard CGA graphics 320 × 200 in four colours and 640 × 200 in two colours, 40 or 80 × 25 text, experimental 160 × 200 16 colour mode
Zvuk / Sound: Vestavěný jednokanálový systémový reproduktor, výstup na externí audio / Built in single channel system speaker with external audio output
Média / Storage: V mém exempláři 2× 3.5" mechanika 720 KB, původně jedna standardně, externí boční XT IDE CF adaptér s kartou 128 MB umožňuje start bez systémové diskety / My specimen has two 720 KB 3.5" floppy drives, originally one standard, external side bus XT IDE CF interface with 128 MB card enables diskless floppy boot
Rozhraní / Interfaces: CGA 9pinový video port, kombinované TV a RGB DIN, 9pinový port pro kvadraturní myš nebo joystick s vlastními piny, omezené RS-232 přes DB25, paralelní port typu Centronics s redukovanými signály, externí zvuk, spodní konektor pro disketu a boční ISA kompatibilní rozšiřující sběrnice / 9 pin CGA video, combined TV and RGB DIN, proprietary pinout nine pin quadrature mouse or joystick, limited RS-232 on DB25, Centronics type parallel port with reduced signals, external audio, underside floppy connector and side ISA compatible expansion bus
Napájení / Power: Vestavěný síťový zdroj, v italské příručce napájení 220 V AC, 50 Hz / Built in mains power supply, 220 V AC, 50 Hz according to original Italian manual
Rozměry / Dimensions: Přibližně 390 × 310 × 80 mm, hmotnost kolem 4,6 kg u verze se dvěma disketovými mechanikami / Approximately 390 × 310 × 80 mm, around 4.6 kg with two floppy drives
Původní cena / Original price: Italská reklama CHIP, říjen 1987, 1 195 000 lir bez DPH za sestavu s monitorem, 512 KB RAM a jednou 720KB mechanikou / Italian CHIP advertisement, October 1987, 1,195,000 lire before VAT for a package with monitor, 512 KB RAM and one 720 KB drive
Náš exemplář / Our machine

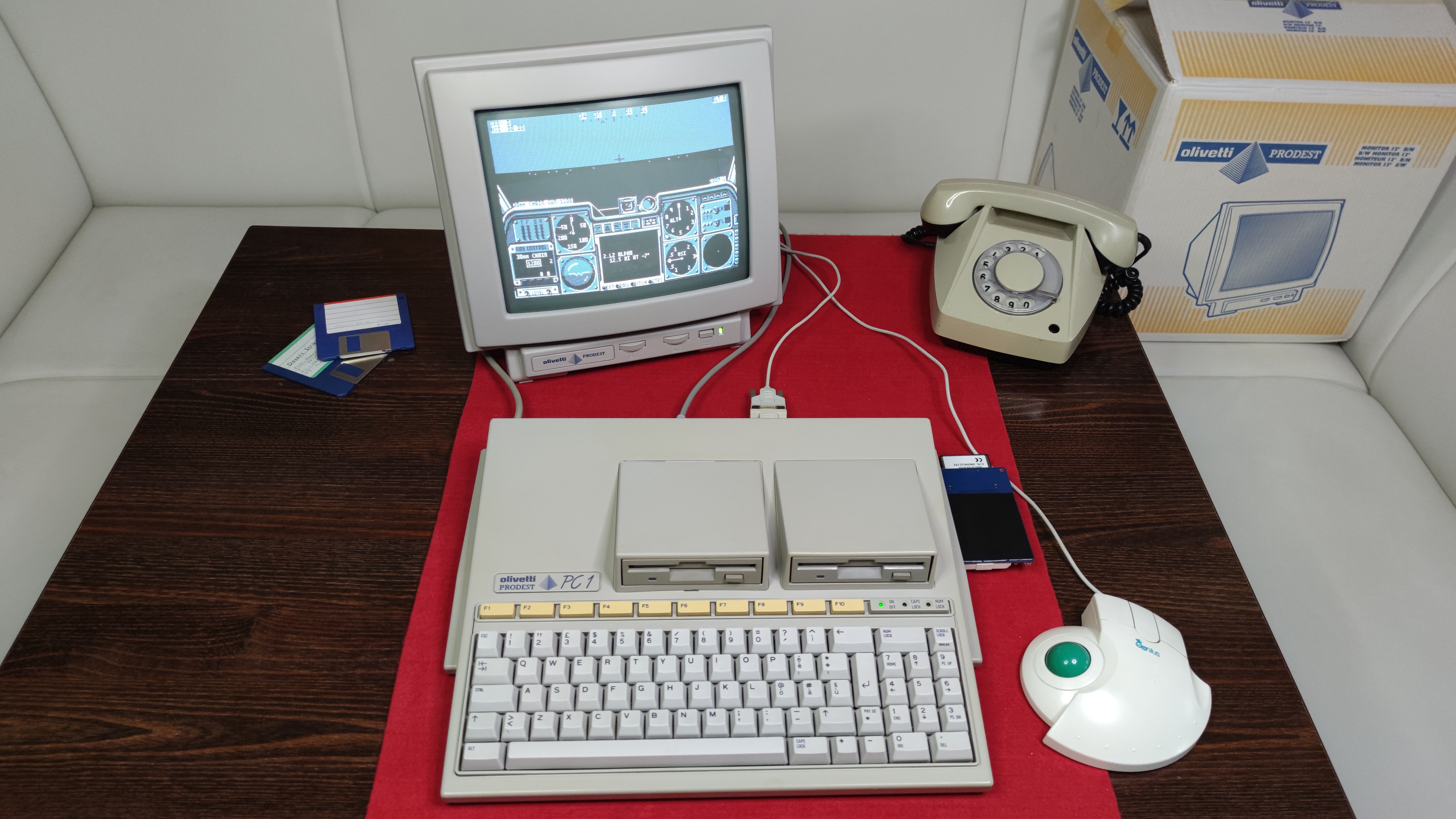

Můj Olivetti Prodest PC1 je krásná ukázka italského designu. Po získání jsem jej důkladně vyčistil. Mám konfiguraci se dvěma původními 3.5" disketovými mechanikami po 720 KB a podařilo se mi sehnat i originální dvanáctipalcový monochromatický monitor Olivetti, stále v zapečetěné krabici.
K počítači jsem pořídil převodník pro použití vhodné myši, protože jeho devítipinový konektor není běžný sériový myší port, ale očekává kvadraturní signály. Zkoušel jsem také externí Iomega ZIP100 s programem PalmZIP, na tomto PC1 však zatím bez plného úspěchu.
Pro pohodlnější používání mám externí XT IDE adaptér do boční rozšiřující sběrnice s kartou CompactFlash 128 MB. Díky němu může počítač startovat i bez systémové diskety. S původním monitorem je to jedna z nejhezčích sestav mé sbírky. 🙂
My Olivetti Prodest PC1 is a beautiful example of Italian industrial design. I cleaned it thoroughly after acquiring it. My configuration has two original 720 KB 3.5" floppy drives, and I also found a genuine twelve-inch Olivetti monochrome monitor, still in its sealed box.
I acquired a converter for a suitable mouse because the nine-pin connector is not a standard serial-mouse port, as it expects quadrature signals. I also tried an external Iomega ZIP100 using PalmZIP, but have not yet had complete success with this PC1.
For more convenient operation I use an external XT IDE adapter on the side expansion bus with a 128 MB CompactFlash card. This allows the computer to boot without a system floppy. Together with the original monitor, it is one of the most attractive setups in my collection. 🙂
