Panasonic FS-A1

Panasonic FS-A1 (1986), červený japonský domácí MSX2 s grafikou Yamaha V9938, 64 KB RAM a softwarem DESKPAC / red Panasonic FS-A1 Japanese MSX2 home computer
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1986

Česky / Czech:

Panasonic FS-A1 patří k nejvýraznějším japonským domácím počítačům druhé generace MSX. Společnost Matsushita Electric Industrial jej pod značkou Panasonic představila na podzim roku 1986 a nabízela jej v černém a jasně červeném provedení. Právě červená verze s širokým pouzdrem, černými klávesami a výrazným bílým označením A1 působí i po několika desetiletích velmi moderně. FS-A1 však nebyl pouze designovou hříčkou. Za zaváděcí cenu 29 800 jenů nabízel skutečný MSX2 s 64 KB pracovní paměti, 128 KB videopaměti, plnohodnotnou klávesnicí, dvěma sloty pro cartridge a sadou užitečných programů přímo ve firmwaru. Japonský přehled dobových počítačů uvádí datum zahájení prodeje 1. října 1986. Propagační materiály se objevily také v listopadovém katalogu National/Panasonic a prosincovém čísle časopisu MSX Magazine.

MSX vznikl v roce 1983 jako společný domácí počítačový standard, na jehož podobě se významně podílely Microsoft Japan a firma ASCII. Namísto množství neslučitelných osmibitových počítačů měl uživatel získat možnost přenášet programy a některé periferie mezi stroji různých výrobců. První generace MSX1 používala architekturu odvozenou od procesoru Z80, videočipů rodiny TMS9918 a programovacího jazyka MSX BASIC. Druhá generace MSX2, představená v roce 1985, zachovala softwarovou kompatibilitu, ale rozšířila grafiku, paměťové možnosti a systémové funkce. Do této druhé generace patří také FS-A1, jeden z dostupnějších způsobů, jak si v Japonsku pořídit barevnější a schopnější domácí počítač.

V jeho útrobách pracuje osmibitový procesor kompatibilní se Zilogem Z80A, konkrétně ROHM BU18400A-PS, taktovaný přibližně 3,58 MHz. Obvody této řady se v japonských počítačích MSX používaly jako druhé výrobní zdroje rozšířené rodiny Z80. Důležitou roli hraje rovněž Yamaha S1985, takzvaný MSX Engine. Tento zákaznický integrovaný obvod slučuje některé systémové funkce, řízení klávesnice a paměti i zvukový generátor PSG kompatibilní s AY-3-8910. Yamaha S1985 ovšem není procesorem, který by vykonával programy místo Z80. Rozdělení funkcí mezi jednotlivé obvody pomáhalo výrobcům zmenšit základní desky, snížit cenu a přitom zachovat standard MSX.

Největší rozdíl proti první generaci představuje grafický procesor Yamaha V9938, používaný také pod označením MSX-Video. Má k dispozici samostatných 128 KB VRAM. Běžný grafický režim SCREEN 5 nabízí 256 × 212 bodů se šestnácti současnými barvami vybranými z palety 512 odstínů. SCREEN 7 dovoluje pracovat s 512 × 212 body a šestnácti barvami, zatímco SCREEN 8 zobrazí 256 × 212 bodů až ve 256 současných barvách bez programovatelné palety. Vybrané režimy navíc umožňují prokládání a výšku až 424 řádků. K dispozici je text s osmdesáti znaky na řádku, hardwarové sprity a zrychlené obrazové operace, například přesuny bloků a kreslení čar. Původní údaj pouhých šestnácti barev tedy nevystihuje celou grafickou výbavu modelu FS-A1.

Základní operační paměť má 64 KB. Systém používá 128 KB ROM, tedy jeden megabit, a tato kapacita není vyhrazena pouze pro BASIC. Obsahuje standardní zaváděcí MSX2 BIOS, rozšířené systémové rutiny, MSX BASIC 2.0 a vestavěný software Panasonic DESKPAC. ROM je rozdělena do několika bank přístupných prostřednictvím slotové paměťové mapy MSX. Sběratelské databáze a emulátory evidují dvě dobové verze firmwaru a několik revizí základní desky označených DFUP0II0ZAP až DFUP0II0ZAP3. Zvláštností revize DFUP0II0ZAP1 je umístění některých ROM na samostatnou desku. Nejde tedy jen o jedinou beze změn vyráběnou konfiguraci.

Vestavěný DESKPAC představoval jednu z hlavních předností počítače. Po zapnutí se místo běžné obrazovky BASICu nabídlo menu osobních nástrojů, ve kterém funkční klávesy vyvolávaly jednotlivé aplikace. F1 otevírala hodiny, F2 stopky, F3 alarm, F4 kalendář, F5 kalkulačku a F6 jednoduchou nástěnku pro poznámky. Klávesa F8 sloužila k přechodu do MSX BASICu. Samostatná nastavení DESKPACu bylo možné uchovávat díky bateriově zálohovaným obvodům. Pro uživatele, který chtěl po zapnutí přímo BASIC nebo program z cartridge, bylo možné spouštění DESKPACu obejít podržením klávesy DEL při startu. Počítač tak spojoval herní systém s jednoduchým elektronickým organizérem.

Konstrukce klávesnice byla na domácí osmibit poměrně praktická. Na rozdíl od některých velmi levných MSX počítačů má klasické oddělené plastové klávesy s japonskými popisky a samostatné směrové šipky. V horní části jsou přístupné funkční klávesy a na pravé straně nechybí vyhrazená klávesa PAUSE. Ta umí pozastavit běh počítače, například během hry, bez vypnutí a ztráty aktuálního stavu. Vztahuje se na systémový mechanismus pozastavení, nikoliv na záruku, že každý program nebo nestandardní rozšíření bude vždy reagovat stejně. U některých pozdějších modelů Panasonic vznikly další pohodlné klávesy a funkce, FS-A1 však reprezentuje počáteční podobu řady A1.

Malá, ale důležitá součástka se skrývá na spodní straně přístroje. Pro udržení hodin a kalendáře je připravena bateriová šachta pro dva články AA. To bylo u domácího počítače zajímavé zejména v době, kdy mnohé jiné osmibity po každém vypnutí ztrácely čas i nastavení. S odstupem desetiletí jsou však zapomenuté alkalické baterie častou příčinou koroze kontaktů a někdy i další elektroniky. Je proto vhodné staré články vyjmout a zkontrolovat stav bateriového prostoru. Samostatné napájení samotného počítače obstarává externí zdroj Panasonic FS-AA51, který byl součástí běžné japonské výbavy.

Rozhraní odpovídají dobře vybavenému stroji MSX2. Jeden slot pro ROM cartridge je umístěn nahoře, druhý na zadní straně. Pro televizor je připraven RF modulátor, pro kvalitnější obraz RGB a samostatný kompozitní videosignál se zvukem. Dále nechybí konektor pro kazetový magnetofon, paralelní rozhraní tiskárny kompatibilní s Centronics a dvojice univerzálních portů pro joysticky, myši či další ovladače. FS-A1 nemá vestavěnou disketovou mechaniku, diskové periferie však lze připojit pomocí vhodných rozšíření. Základní systém počítal především s cartridgemi a ukládáním programů na magnetofonovou kazetu.

Zajímavostí je také italská verze Toshiba FS-TM1. Přestože nese jinou značku a bílé či béžové pouzdro, jde o blízce příbuzný počítač postavený na konstrukci Panasonicu FS-A1. Výrobcem hardwaru byla podle technických databází opět Matsushita, zatímco Toshiba model upravila pro italský trh a vybavila mezinárodní klávesnicí QWERTY. Oběma strojům zůstaly důležité prvky, například DESKPAC, tlačítko Pause, čipset Yamaha S1985 a grafika V9938. Lišily se však označením, vzhledem, klávesnicí a dodávaným napájecím adaptérem. FS-TM1 je dobrým dokladem spolupráce a sdílení konstrukcí mezi tehdejšími japonskými výrobci.

Panasonic FS-A1 má rozměry přibližně 380 × 230 × 63 mm. Samotný počítač váží asi 1,6 kg a externí napájecí zdroj přibližně 580 g.

English / Anglicky:

The Panasonic FS-A1 is one of the most distinctive Japanese second-generation MSX home computers. Matsushita Electric Industrial introduced it under the Panasonic brand in the autumn of 1986, offering black and striking red versions. The red model, with a broad low-profile case, black keyboard and prominent white A1 logo, remains instantly recognisable. Its appeal was not limited to its appearance. For a launch price of ¥29,800, the FS-A1 provided a genuine MSX2 computer with 64 KB of main RAM, 128 KB of video RAM, a practical keyboard, two cartridge slots and a built-in suite of utility programs. A Japanese computer chronology dates its launch to 1 October 1986, and contemporary advertising is recorded in the November National/Panasonic catalogue and the December 1986 issue of MSX Magazine.

The MSX standard emerged in 1983 as an attempt to create a common platform for home computers, led in significant part by Microsoft Japan and ASCII. Instead of many mutually incompatible eight-bit machines, it allowed owners to share software and some accessories between models from different manufacturers. First-generation MSX systems used a Z80-derived processor architecture, TMS9918-family video hardware and MSX BASIC. MSX2, introduced in 1985, maintained substantial software compatibility but added better graphics, expanded memory capabilities and new system functions. The FS-A1 belongs to this newer generation and was among the more affordable ways to obtain a capable MSX2 in Japan.

At its core is the ROHM BU18400A-PS, an eight-bit CPU compatible with the Zilog Z80A and running at approximately 3.58 MHz. Such chips offered Japanese manufacturers another source of compatible Z80 processors. The Yamaha S1985, known as the MSX Engine, performs several additional system tasks. This specialised chip integrates parts of the memory and keyboard interface and an AY-3-8910-compatible PSG audio generator. It is not the main CPU and does not execute programs in place of the Z80. Combining these functions in one package helped manufacturers produce smaller and less expensive MSX motherboards.

The greatest advance over MSX1 was the Yamaha V9938 video processor, also known as MSX-Video. It has access to 128 KB of dedicated VRAM. In MSX BASIC, SCREEN 5 supports 256 × 212 pixels with sixteen colours chosen from a palette of 512. SCREEN 7 provides 512 × 212 pixels with sixteen colours, while SCREEN 8 can display 256 × 212 pixels in as many as 256 simultaneous fixed colours. Selected modes support interlacing for up to 424 display lines. Eighty-column text, hardware sprites and accelerated graphics operations such as block movement and line drawing extend the capabilities further. It is therefore misleading to describe the entire graphics system simply as a sixteen-colour display.

Main RAM capacity is 64 KB. The machine contains 128 KB, or one megabit, of system ROM, not merely 32 KB of BASIC firmware. Its ROM banks house the MSX2 BIOS, extended system routines, MSX BASIC 2.0 and the built-in Panasonic DESKPAC package. They are accessed through the MSX slot-based memory map. Technical archives and emulator data document two original firmware variants and several motherboard revisions identified from DFUP0II0ZAP through DFUP0II0ZAP3. In revision DFUP0II0ZAP1, some ROM chips are mounted on a separate board. The production history therefore includes real electronic variations, not merely a change of case colour.

DESKPAC was an important part of the sales proposition. On startup, the computer could present a menu of personal utilities instead of immediately displaying the ordinary BASIC prompt. Function key F1 opened a clock, F2 a stopwatch, F3 an alarm, F4 a calendar, F5 a calculator and F6 a message board for brief notes. F8 entered MSX BASIC. Battery-backed circuitry helped retain the clock and calendar settings. The software offered a simple electronic organiser as well as a computer for games and programming. Users who wanted to enter BASIC directly or start cartridge software could bypass the DESKPAC startup by holding DEL during boot.

The keyboard offered a practical alternative to the tiny rubber keys found on some inexpensive contemporary computers. Individual plastic keys with Japanese legends and separate directional controls made it suitable for programs and simple text entry. The row of function keys served the DESKPAC interface. A dedicated PAUSE key on the right allowed the system to be stopped temporarily, for example during a game, without switching the computer off or deliberately discarding the current state. This is a system-level pause feature, not a guarantee that every unusual program or expansion will always behave identically. Later Panasonic A1-series computers introduced further controls, but this original model established the familiar compact layout.

The underside of the FS-A1 contains a battery compartment for two AA cells. They provide backup power for the clock and timekeeping functions, an attractive feature when many other affordable eight-bit computers simply forgot their settings when unplugged. The long-term disadvantage is familiar to vintage-computer restorers: forgotten alkaline cells can leak and corrode the terminals and nearby metalwork. Battery compartments therefore require careful inspection after decades in storage. Main operating power was supplied by an external Panasonic FS-AA51 mains adapter.

The computer's connections were generous for a compact MSX2. One ROM cartridge slot is located on top and another at the rear. Television RF, RGB video, composite video and analogue audio outputs provided several display options. A cassette recorder interface, Centronics-compatible parallel printer connection and two general-purpose controller ports supported common peripherals including joysticks and mice. There was no built-in floppy disk drive. Disk systems could be added through compatible expansions, while ordinary software distribution relied heavily on cartridges and audio cassettes.

An interesting relative is the Toshiba FS-TM1, sold in Italy. Although it carried a Toshiba name and a white or beige case, it was closely based on the Panasonic FS-A1 design and the hardware was manufactured by Matsushita. The Italian model received an international QWERTY keyboard and its own power adapter. Major capabilities such as the S1985 system chip, V9938 graphics, DESKPAC firmware and Pause key were retained. This is a good example of how manufacturers shared underlying computer designs while adapting branding, keyboard layout and presentation for specific national markets.

The Panasonic FS-A1 measures approximately 380 × 230 × 63 mm. The computer weighs about 1.6 kg, with a further 580 g for its external power supply.

Technické údaje / Specifications

Výrobce / Manufacturer: Matsushita Electric Industrial Co., Ltd., značka Panasonic, Japonsko / Matsushita Electric Industrial Co., Ltd., Panasonic brand, Japan

Model: FS-A1

Rok / Year: 1986

Země / Country: Japonsko / Japan

Typ / Type: Kompaktní domácí osmibitový počítač MSX2, barevné varianty červená a černá / Compact eight-bit MSX2 home computer available in red and black

CPU: ROHM BU18400A-PS, osmibitový Z80A kompatibilní procesor, systémový MSX Engine Yamaha S1985 / ROHM BU18400A-PS Z80A-compatible CPU, Yamaha S1985 MSX Engine

Takt CPU / CPU clock: Přibližně 3,58 MHz / Approximately 3.58 MHz

RAM: 64 KB operační RAM / 64 KB main RAM

ROM: Celkem 128 KB (1 Mbit), bankovaná MSX2 BIOS, MSX BASIC 2.0, Extended BIOS a DESKPAC ROM / Total 128 KB (1 Mbit), banked MSX2 BIOS, MSX BASIC 2.0, Extended BIOS and DESKPAC ROM

Operační systém / Operating system: MSX2 BIOS, MSX BASIC 2.0 a vestavěná aplikace DESKPAC, bez vestavěného MSX-DOS / MSX2 BIOS, MSX BASIC 2.0 and integrated DESKPAC applications, no built-in MSX-DOS

Video / Graphics: Yamaha V9938 s 128 KB VRAM, až 512 × 212 bodů, 16 barev z palety 512 nebo režim SCREEN 8 s 256 barvami, text až 80 × 24, hardwarové sprity / Yamaha V9938 with 128 KB VRAM, up to 512 × 212 pixels, 16 colours from 512-colour palette or 256 fixed colours in SCREEN 8, up to 80 × 24 text, hardware sprites

Zvuk / Sound: PSG kompatibilní s AY-3-8910 integrovaný v Yamaha S1985, tři tónové kanály a šum / Yamaha S1985 integrated AY-3-8910-compatible PSG, three tone channels and noise

Média / Storage: Programové MSX cartridge, externí kazetový magnetofon a rozšiřitelné diskové jednotky přes vhodné MSX rozhraní, žádná vestavěná disketová mechanika / MSX ROM cartridges, external cassette recorder and optional disk interface expansions, no internal floppy drive

Rozhraní / Interfaces: RGB, televizní RF, kompozitní video a analogový zvuk, magnetofon CMT, paralelní port kompatibilní s Centronics, dva porty pro joysticky či myš, dva cartridge sloty, tlačítko PAUSE, bateriová šachta 2× AA / RGB, RF television, composite video and audio, CMT cassette, Centronics-compatible printer port, two joystick or mouse ports, two cartridge slots, PAUSE key, 2× AA backup battery compartment

Napájení / Power: Externí napájecí adaptér Panasonic FS-AA51, dva články AA slouží pouze k zálohování hodin a kalendáře / External Panasonic FS-AA51 mains adapter, two AA cells provide backup for clock and calendar

Rozměry / Dimensions: 380 × 230 × 63 mm, počítač přibližně 1,6 kg, napájecí adaptér přibližně 580 g / 380 × 230 × 63 mm, computer approximately 1.6 kg, AC adapter approximately 580 g

Původní cena / Original price: 29 800 jenů v Japonsku při uvedení roku 1986 / ¥29,800 Japanese launch price in 1986

Náš exemplář / Our machine

Česky / Czech:

Můj Panasonic FS-A1 jsem chtěl právě v červeném provedení. Když se mi ho podařilo získat, nebyl však dobře skladovaný. Skříň i klávesnice byly špinavé a upatlané. Předchozí majitel nechal v bateriové šachtě zhruba třicet let alkalické články, které vytekly. Záporný kontakt baterie byl zničený a na stínicích pleších i krytu RF modulátoru se objevila koroze.

Počítač jsem celý rozebral, včetně klávesnice. Poškozený záporný bateriový kontakt jsem vyměnil, kovové části ošetřil olejem na kontakty a plastové díly včetně klávesnice vyčistil v myčce na nádobí. Po důkladném vysušení a složení jsem jej nechal 48 hodin běžet se stále se opakujícím programem. Test proběhl bez potíží.

Při dalším vybalení počítač opět správně nastartoval. Dnes tak mám ve sbírce červený, plně funkční Panasonic FS-A1, který zvenku sotva připomíná svůj původní zanedbaný stav. Na fotografiích jsou také snímky rozebraného stroje, obou stran základní desky, klávesnice a prostoru baterií.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I specifically wanted a red Panasonic FS-A1 rather than the black version. When I eventually found one, it had unfortunately been stored badly. The case and keyboard were dirty, and the previous owner had left alkaline batteries in the compartment for roughly thirty years. The cells had leaked, destroying the negative battery terminal. Corrosion was also visible on the shielding plates and the RF modulator enclosure.

I dismantled the computer completely, including its keyboard. I replaced the damaged negative battery contact, treated the metal shielding with contact protection oil and cleaned the plastic parts, including the keyboard, in a dishwasher. Once everything was thoroughly dry, I reassembled the machine and left it running a program in a continuous loop for 48 hours. The test completed without problems.

When I brought the computer out again, it started correctly on the first attempt. My collection now contains a fully working red Panasonic FS-A1 that looks very different from the neglected machine I originally acquired. The photographs also document the dismantled computer, both sides of its motherboard, keyboard components and battery compartment.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Panasonic_FS-A1

https://generation-msx.nl/hardware/panasonic/fs-a1/406

https://www.retropctraditioner.net/devicelist.html

https://www.msx.org/wiki/Toshiba_FS-TM1

https://www.msx.org/wiki/Yamaha_V9938

https://www.msx.org/wiki/MSX2

https://konamiman.github.io/MSX2-Technical-Handbook/md/Chapter4a.html

https://github.com/Konamiman/MSX2-Technical-Handbook/blob/master/md/Chapter1.md

https://www.kernelcrash.com/blog/the-panasonic-fs-a1/2023/10/08/

Fotodokumentace / Photo documentation



Červený Panasonic FS-A1 s tiskárnou, cartridgí a běžící hrou na monitoru / Red Panasonic FS-A1 with printer, cartridge and game on monitor
Panasonic FS-A1 MSX2, tiskárna a příslušenství z pohledu shora / Panasonic FS-A1 MSX2, printer and accessories from above
Panasonic FS-A1 s vloženou herní cartridgí a rozsvícenou kontrolkou / Panasonic FS-A1 with inserted game cartridge and power indicator
Detail nápisu Panasonic A1 a funkčních kláves počítače FS-A1 / Panasonic A1 logo and function keys of the FS-A1
Směrové klávesy červeného Panasonic FS-A1 MSX2 / Directional cursor keys on the red Panasonic FS-A1 MSX2
Pravá strana Panasonic FS-A1 s konektory ovladačů / Right side of Panasonic FS-A1 showing controller connectors
Tovární štítky Panasonic FS-A1 na spodní straně červeného krytu / Factory markings on the underside of the red Panasonic FS-A1
Otevřený Panasonic FS-A1, horní strana základní desky a červená skříň / Panasonic FS-A1 opened to reveal the populated motherboard
Rozebraná klávesnice Panasonic FS-A1 s kontaktní fólií a plastovým rámem / Disassembled Panasonic FS-A1 keyboard with contact sheet and key frame

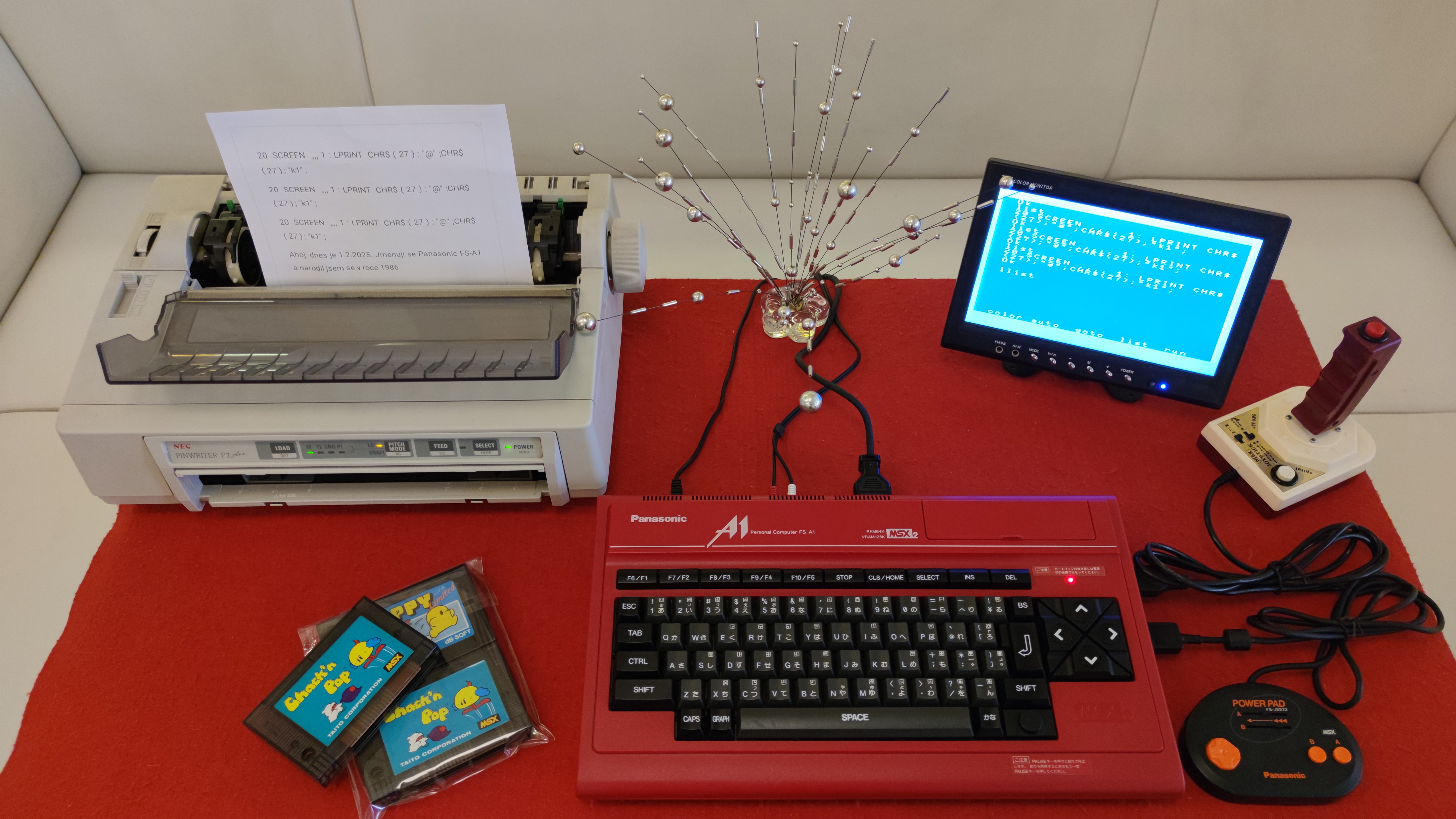

Panasonic FS-A1 s velkou tiskárnou, obrazovkou a dvojicí herních modulů / Panasonic FS-A1 with large printer, display and two game cartridges
Detail klávesnice červeného Panasonic FS-A1 s vloženou cartridgí / Red Panasonic FS-A1 keyboard close-up with inserted cartridge
Červený Panasonic FS-A1 s herní cartridgí a programem na displeji / Red Panasonic FS-A1 running software with game cartridge
Panasonic FS-A1 detail slotu cartridge a tlačítek Pause a Function / Panasonic FS-A1 cartridge bay, Pause and function key details
Levý boční profil červeného Panasonic FS-A1 / Left-side profile of the red Panasonic FS-A1
Zadní panel Panasonic FS-A1 s videovýstupy, porty a slotem cartridge / Panasonic FS-A1 rear panel with video outputs, ports and cartridge slot
Bateriová šachta Panasonic FS-A1 se záložními AA články / Panasonic FS-A1 backup battery compartment with AA cells
Panasonic FS-A1, spodní strana zelené základní desky / Panasonic FS-A1 showing the green solder side of its motherboard
Základní deska Panasonic FS-A1 při servisním testu s monitorem / Panasonic FS-A1 motherboard during open-case test with display
