PC16NB (ZPA Nový Bor)

PC16NB Honza, ZPA Nový Bor, Československo, 1989, IBM PC XT kompatibilní počítač / PC16NB Honza, ZPA Nový Bor, Czechoslovakia, 1989, IBM PC XT-compatible computer
←
→
Youtube video →

Země / Country:

Československo / Czechoslovakia

Rok / Year:

1989

Česky / Czech:

PC16NB, přezdívaný Honza, je československý osobní počítač vyvíjený v ZPA Nový Bor od konce osmdesátých let. Vznikl jako vlastní tuzemská konstrukce programově kompatibilní s IBM PC/XT, nikoli pouze jako sestava dovezených komponent. S jeho vývojem je spojován mimo jiné Ing. Eduard Smutný. Systém používá procesor řady 8088 s taktem přibližně 4,77 MHz a v plné konfiguraci 640 KB RAM. K dispozici byly 5.25" disketové jednotky a podle výbavy i pevný disk. Obraz zajišťovala samostatná grafická karta, například monochromatická HGA nebo barevná CGA.

Počítač nabízel osmibitové rozšiřující sloty kompatibilní se sběrnicí ISA. Zajímavostí byla možnost zapojení do československé školní sítě FELAN prostřednictvím karty ZNET. PC16NB představuje pozoruhodný pokus domácích konstruktérů vyvinout a vyrábět vlastní počítač třídy PC/XT v době, kdy se československý trh právě začínal otevírat zahraničním systémům.

Počítač PC16NB vznikal v československém prostředí, v němž bylo stále obtížné získat cenově dostupnou sestavu kompatibilní s IBM PC. ZPA Nový Bor se proto pustil do vlastní konstrukce, místo aby pouze opatřil cizí počítač domácím označením. Vývoj bývá spojován s konstruktérem Eduardem Smutným, známým také z dalších československých mikroprocesorových projektů. Model dostal neformální přezdívku Honza. Jeho význam nespočívá pouze v použití procesoru kompatibilního s Intelem 8088. Důležitá byla možnost provozovat běžné programy pro PC, připojovat kompatibilní rozšiřující karty a zapojit sestavy také do tuzemských počítačových sítí. V této souvislosti stojí za zmínku síťová karta ZNET používaná v prostředí FELAN. PC16NB tak představuje snahu vyrábět domácí pracovní počítač pro dobu, kdy začal být standard IBM PC rozhodující pro kanceláře i školy. Po roce 1989 se však ekonomické podmínky rychle změnily a dovážené kompatibilní sestavy začaly domácím konstrukcím konkurovat stále silněji.

English / Anglicky:

The PC16NB, nicknamed Honza, is a Czechoslovak personal computer developed at ZPA Nový Bor in the late 1980s. It was a locally designed IBM PC/XT-compatible machine rather than simply a system assembled from imported components. Engineer Eduard Smutný was among those associated with its development. The computer uses an 8088-family processor running at approximately 4.77 MHz and supports up to 640 KB RAM in a fully equipped configuration. Systems could include 5.25" floppy drives and, depending on configuration, a hard disk. Video was provided by a separate graphics adapter such as monochrome HGA or colour CGA.

Expansion was possible through 8 bit ISA compatible slots. Another notable feature was support for the Czechoslovak FELAN school network using a ZNET interface card. The PC16NB represents a remarkable late attempt by Czechoslovak engineers to develop and manufacture their own PC/XT-class machine just as the domestic computer market was opening up to foreign systems.

The PC16NB was developed in Czechoslovakia at a time when affordable IBM PC compatible computers were still difficult to obtain. ZPA Nový Bor consequently undertook a local hardware design rather than simply putting a domestic badge on an imported system. Engineer Eduard Smutný, also associated with several other Czechoslovak microprocessor projects, is linked to its development. The model acquired the informal nickname Honza. Its significance went beyond the use of a processor compatible with the Intel 8088. It offered a way to run familiar PC software, install compatible expansion cards and connect machines to local computer networks. The ZNET network card used with FELAN installations is particularly interesting in that context. The PC16NB represents a domestic response to the growing importance of the IBM PC standard in offices and schools. After the political and economic changes of 1989, imported compatible systems became much more widely available and increasingly difficult for local hardware manufacturers to compete against.

Technické údaje / Specifications

Výrobce / Manufacturer: ZPA Nový Bor, Československo / ZPA Nový Bor, Czechoslovakia

Model: PC16NB (ZPA Nový Bor)

Rok / Year: 1989

Země / Country: Československo / Czechoslovakia

Typ / Type: 16bitový osobní počítač nebo pracovní stanice kompatibilní s IBM PC/XT / 16 bit IBM PC/XT compatible personal/workstation computer

CPU: P8088, kompatibilní s Intel 8088 / P8088, Intel 8088 compatible

Takt CPU / CPU clock: Architektura třídy IBM PC/XT na 4,77 MHz / IBM PC/XT class 4.77 MHz architecture

RAM: 640 KB podle dobových propagačních materiálů PC16NB / 640 KB documented in period PC16NB promotional material

ROM: EPROM BIOS kompatibilní s IBM PC, dochované obrazy obsahují kód odvozený z IBM BIOS 1981 / IBM PC compatible BIOS EPROM, surviving dumps include IBM 1981 derived BIOS code

Operační systém / Operating system: MS-DOS kompatibilní s IBM PC/XT, verze 3.3 je doložená v archivních materiálech sítě FELAN, přesná instalovaná verze v mém exempláři není ověřena / MS-DOS (IBM PC/XT compatible), version 3.3 documented in archived FELAN network system materials. Exact installed version on my collection machine not verified

Video / Graphics: Grafika podle rozšiřující karty, doloženy HGA a CGA, místní CGA používá řadič kompatibilní s MC6845 / Expansion card based, documented HGA and CGA cards, local CGA uses MC6845 compatible controller

Zvuk / Sound: Zvuk třídy PC speaker přes systémový časovač a logiku rozhraní / PC speaker class sound through system timer/interface logic

Média / Storage: 5.25" disketová mechanika. Původní pevný disk Seagate ST-225 je připojen pouze k napájení kvůli autentickému zvuku. Funkční datové úložiště zajišťuje XT/IDE. / 5.25" floppy drive. The original Seagate ST-225 hard disk is connected only to power to preserve its authentic sound. Working data storage is provided by XT/IDE.

Rozhraní / Interfaces: 8bitová rozšiřující architektura PC/XT, HGA/CGA, řadič disket a volitelná síťová karta ZNET FELAN / 8 bit PC/XT expansion architecture, HGA/CGA, floppy controller and optional ZNET FELAN network card

Napájení / Power: Vestavěný síťový zdroj / Internal mains power supply

Původní cena / Original price: Profesionální a institucionální systém, spolehlivá dobová prodejní cena není doložena / Professional/institutional system, reliable original retail price not documented

Náš exemplář / Our machine

Česky / Czech:

Můj PC16NB, přezdívaný Honza, jsem získal neobvyklou výměnou. Počítač byl kompletní, nepoužitý a v originálních krabicích. Majitel nechtěl peníze, ale sedm konkrétních původních českých krabicových her z devadesátých let. Honzu mi svěřil hned a na sehnání her dal rok. Všechny se mi podařilo získat během čtrnácti dnů. Prodejce chtěl jen 100 Kč (přibližně 4,11 €) za kus, ale zaplatil jsem mu dobrovolně po 1 000 Kč (přibližně 41 €). Obě strany byly spokojené. 🙂

Po letech skladování však nepoužitý počítač nefungoval. Vyměnil jsem vadné tantalové kondenzátory a chybějící klíček vyřešil výměnou hlavice zámku T6K. Nefunkční pevný disk jsem nahradil úložištěm XT/IDE. Původní Seagate ST-225 jsem ponechal připojený k napájení kvůli jeho typickému zvuku při rozběhu.

Honzy si cením nejen kvůli československému původu a původnímu balení, ale také kvůli výjimečnému příběhu jeho získání.

English / Anglicky:

I acquired my PC16NB, nicknamed Honza, through an unusual exchange. The computer was complete, unused and in its original boxes. Its owner wanted no money, only seven particular original boxed Czech games from the 1990s. He entrusted me with the computer immediately and allowed a year to find the games. I located all seven within fourteen days. The seller asked just CZK 100 (approx. €4.11) each, but I voluntarily paid CZK 1,000 (approx. €41) per game. Both collectors were pleased. 🙂

Despite being unused, the computer no longer worked after long storage. I replaced faulty tantalum capacitors and solved the missing power-lock key by fitting a new T6K lock cylinder. The failed hard disk was replaced with XT/IDE storage. I kept the original Seagate ST-225 connected to power for its characteristic spin-up sound.

I value this Czechoslovak machine both for its original packaging and for the memorable way it entered my collection.

Zdroje / Sources

https://martin.hinner.info/iccmap/cz/cs/pc_16_nb.html

https://kormus.cz/mvt/literatura/index.php

https://martin.hinner.info/iccmap/cz/info/znet.html

https://www.breatharian.eu/sw/ulozto.html

https://starepocitace.cz/ceske-a-slovenske-pocitace/pc16nb/pc16nb-cesky-pocitac-kompatibilni-s-ibm-pc-rady-xt/

Fotodokumentace / Photo documentation

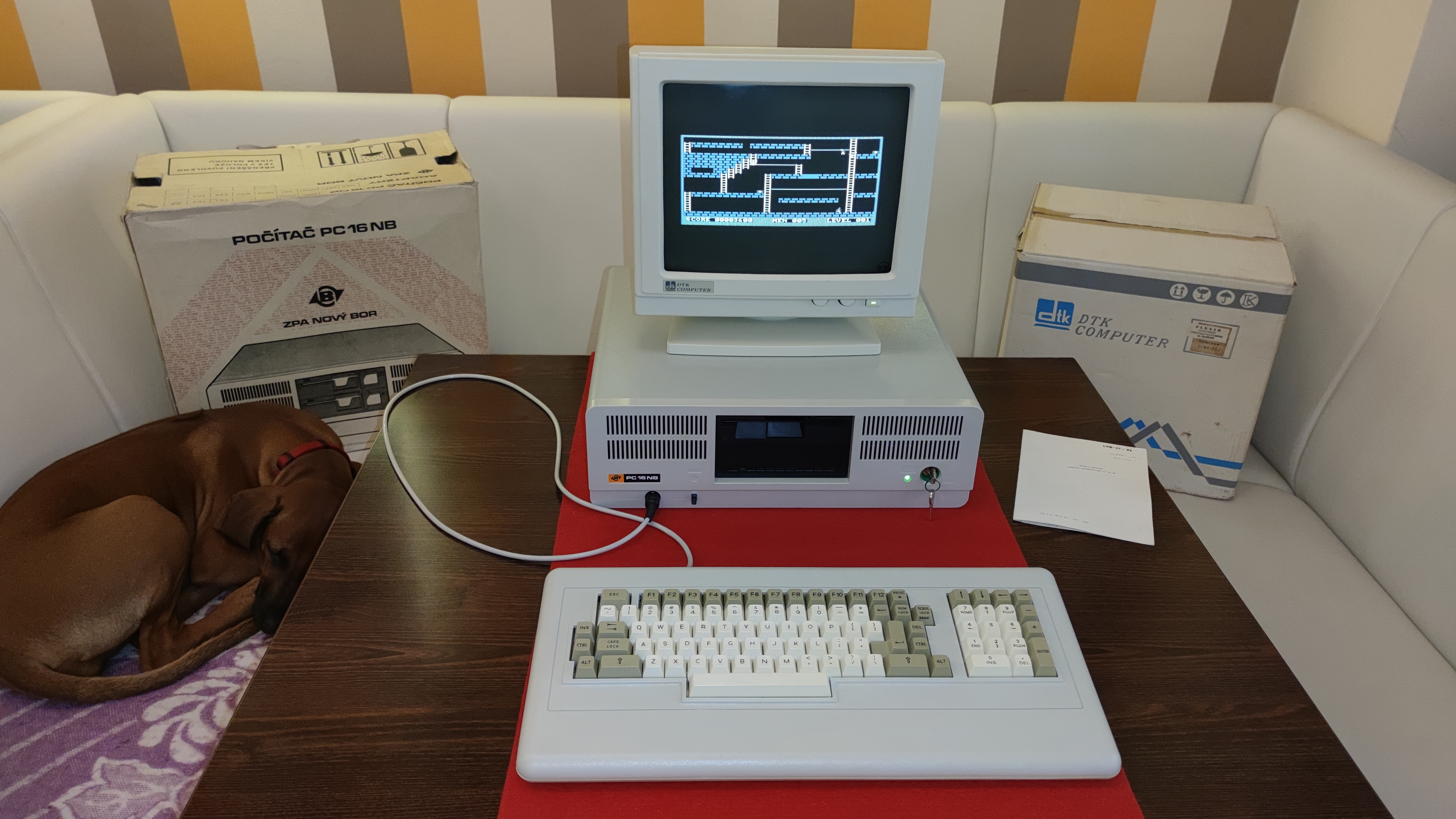

PC16NB ZPA Nový Bor, funkční československý počítač s monitorem a klávesnicí / PC16NB ZPA Nový Bor, working Czechoslovak computer with monitor and keyboard
PC16NB ZPA Nový Bor, celá sestava s monitorem, klávesnicí a původní jednotkou / PC16NB ZPA Nový Bor, complete setup with monitor keyboard and original system unit
PC16NB ZPA Nový Bor, detail čelní části otevřené skříně a mechaniky / PC16NB ZPA Nový Bor, close-up of front of opened case and drive
PC16NB ZPA Nový Bor, zadní panel s větráním a konektory / PC16NB ZPA Nový Bor, rear panel with cooling slots and connectors
PC16NB ZPA Nový Bor, boční strana skříně s typovým štítkem / PC16NB ZPA Nový Bor, side of enclosure with identification plate
PC16NB ZPA Nový Bor, otevřená systémová jednotka s deskou plošných spojů / PC16NB ZPA Nový Bor, opened system unit with circuit board
PC16NB ZPA Nový Bor, detail rozšiřujících modulů a propojovacích vodičů / PC16NB ZPA Nový Bor, detail of expansion modules and connecting wires
PC16NB ZPA Nový Bor, původní počítačová sestava s originálními kartonovými obaly / PC16NB ZPA Nový Bor, original computer setup with cardboard packaging
PC16NB ZPA Nový Bor, počítačové jednotky a klávesnice vybalené z originálních obalů / PC16NB ZPA Nový Bor, computer units and keyboard unpacked from original boxes
PC16NB ZPA Nový Bor, počítač s dobovým CRT monitorem zobrazujícím text / PC16NB ZPA Nový Bor, computer with period CRT monitor displaying text
PC16NB ZPA Nový Bor, rozebraný počítač se sejmutým krytem na stole / PC16NB ZPA Nový Bor, disassembled computer with removed cover on table
PC16NB ZPA Nový Bor, přední panel systémové jednotky s disketovou mechanikou / PC16NB ZPA Nový Bor, front panel of system unit with floppy disk drive
PC16NB ZPA Nový Bor, detail původního výrobního štítku na zadní skříni / PC16NB ZPA Nový Bor, close-up of original manufacturer label on rear
PC16NB ZPA Nový Bor, odhalená mechanika a vodiče uvnitř počítače / PC16NB ZPA Nový Bor, exposed drive and wiring inside computer
PC16NB ZPA Nový Bor, detail hnědé základní desky a kabelových propojek / PC16NB ZPA Nový Bor, close-up of brown motherboard and cable connections
PC16NB ZPA Nový Bor, technický výkres nebo elektrické schéma základní desky / PC16NB ZPA Nový Bor, technical drawing or electrical schematic of motherboard
PC16NB ZPA Nový Bor, detail dobové krabice s výrobním označením / PC16NB ZPA Nový Bor, close-up of period box with manufacturer markings
PC16NB ZPA Nový Bor, polystyrenová výplň krabice chránící původní počítač / PC16NB ZPA Nový Bor, polystyrene packing insert protecting original computer
