Pecom 64

Země / Country:
Jugoslávie / Yugoslavia
Rok / Year:
1985
Česky / Czech:
PECOM 64 je osmibitový domácí a školní počítač jugoslávské společnosti Elektronska industrija Niš (Ei Niš), uvedený kolem roku 1985. Vznikl jako jedna z domácích alternativ pro výuku informatiky v tehdejší Jugoslávii. Ta nebyla členem RVHP, ale měla vlastní elektronický průmysl a odlišné obchodní vztahy se západními zeměmi. PECOM se vyráběl ve dvou základních verzích, PECOM 32 a PECOM 64. Jejich vzhled i základní elektronika jsou podobné.
Základem je procesor RCA COSMAC CDP1802 pracující přibližně na 2,813 MHz. Patří do jiné procesorové rodiny než tehdy rozšířené Z80, 6502 či Intel 8080. Konstrukce CDP1802 byla využívána také v kosmické technice, zejména v některých vědeckých sondách. To ovšem neznamená, že by konkrétní počítač PECOM byl určený pro kosmické použití. Procesor byl pro domácí počítače méně obvyklou volbou, která ovlivnila instrukční sadu, dostupný software i technické možnosti programování.
Název PECOM 64 nesignalizuje 64 KB operační paměti. Obě verze mají 32 KB hlavní RAM a další přibližně 3 KB paměti videoobvodu. PECOM 32 obsahoval 16 KB ROM, zatímco PECOM 64 má 32 KB ROM, rozdělených do dvou 16KB částí. Rozšíření přidalo pokročilejší editor a assembler pro strojový kód. Po spuštění je k dispozici vlastní BASIC odvozený od Quest Super BASIC. Pro PECOM vznikl i další software, ale jeho knihovna zůstala výrazně menší než u rozšířených západních osmibitových počítačů.
Příbuznost s COMX-35 je technicky dobře patrná. Oba používají CDP1802, videoobvody CDP1869 a CDP1870 a příbuzné verze BASICu. Nejde však o stroje s úplně shodným mapováním paměti, ROM a periferií. Rozdíly potvrzují technické přehledy i emulátor EMMA 02, v němž lze po úpravách spouštět některé BASIC programy původně napsané pro COMX-35. Není proto správné vydávat všechny kazety a strojové programy COMX-35 za přímo spustitelné na PECOMu. Společné konstrukční principy a značná softwarová příbuznost jsou přesnější označení než bezvýhradná kompatibilita.
Obrazový systém VIS tvoří obvody RCA CDP1869 a CDP1870. Základní textový režim má 40 znaků na 24 řádcích. Systém podporuje 128 programovatelných znaků o rozměrech 6 × 9 bodů, jejichž předefinováním lze vytvářet barevnou semigrafiku s ekvivalentním rozlišením 240 × 216 bodů. Nejde o klasický volně adresovatelný bitmapový režim. K dispozici je osm barev s omezeními danými způsobem přiřazování atributů znakům. Zvukový systém VIS vytváří tónový kanál s rozsahem osmi oktáv a další efektový či šumový výstup. Hlasitost lze programově nastavovat v šestnácti stupních.
PECOM 64 používá magnetofonové kazety jako základní datové médium. Na skříni jsou konektory pro obrazový výstup, zvuk, magnetofon a další periferie. Technické popisy uvádějí také tiskárnové rozhraní a konektor pro joystick, jeho přesné zapojení ale nelze odvozovat jen od mechanického tvaru zásuvky. Na základní desce je rovněž rozšiřovací sběrnice, která není vyvedená běžným otvorem ve skříni. Napájecí transformátor je vestavěný.
Neobvyklým prvkem je vlastní klávesnice. Pod černými klávesami se nacházejí bílé pohyblivé plastové díly a kovové pružné kontakty. Tato konstrukce je dobře patrná při sejmutí kláves, jak dokumentuje galerie mého exempláře. Jako celek je PECOM zajímavým představitelem jugoslávských snah o vlastní domácí a školní mikropočítače v polovině osmdesátých let.
English / Anglicky:
The PECOM 64 is an eight-bit home and educational computer made by Elektronska industrija Niš (Ei Niš) in Yugoslavia and introduced around 1985. It was one of several locally developed alternatives for computer education in the country. Yugoslavia was not a member of Comecon and maintained its own electronics industry and distinct trade relations with Western countries. The PECOM was offered in two principal versions, PECOM 32 and PECOM 64, with similar enclosures and basic electronics.
The machine is based on an RCA COSMAC CDP1802 processor running at approximately 2.813 MHz. This CPU belongs to a different family from the Z80, 6502 and Intel 8080 commonly used in home computers. The CDP1802 design was also used in space technology, including certain scientific spacecraft. This does not mean that the PECOM computer itself was designed for aerospace use. The unusual choice of CPU influenced its instruction set, available software and programming characteristics.
The PECOM 64 name does not mean 64 KB of working RAM. Both models have 32 KB of main RAM and approximately 3 KB of additional video memory. The PECOM 32 used 16 KB of ROM, whereas the PECOM 64 has 32 KB of ROM divided into two 16 KB sections. The additional firmware included a more capable editor and a machine-code assembler. On startup the computer runs its own BASIC derived from Quest Super BASIC. Other software was developed for the PECOM, although its library remained much smaller than that of more widely distributed Western home computers.
The relationship with the COMX-35 is apparent at the hardware level. Both systems use the CDP1802, CDP1869 and CDP1870 video chips and related versions of BASIC. Their memory mapping, ROM and peripheral interfaces are not identical, however. Specialist technical references and the EMMA 02 emulator demonstrate that some BASIC programs written for the COMX-35 can run on the PECOM after modification. This does not establish direct compatibility of every COMX-35 cassette or machine-code program. Shared design principles and considerable software similarity are more accurate descriptions than unconditional compatibility.
The VIS display system consists of the RCA CDP1869 and CDP1870 chips. Its basic text mode displays 40 characters on 24 lines. It supports 128 programmable characters measuring 6 × 9 pixels, which can be redefined to create colour semigraphics with an equivalent resolution of 240 × 216 pixels. This is not a conventional freely addressable bitmap mode. Eight colours are available subject to limitations in how character colour attributes are assigned. The VIS sound system provides a tone generator spanning eight octaves and an additional effects or noise output. Volume can be programmed in sixteen steps.
Cassette tape is the PECOM 64's standard storage medium. The enclosure provides connections for video, sound, tape recorder and other peripherals. Technical descriptions also mention printer and joystick interfaces, although pin compatibility cannot be inferred from a connector's shape alone. The motherboard includes an expansion bus, but the case does not have an ordinary external opening to access it. The power transformer is housed inside the computer.
The keyboard is another distinctive feature. Under the black keycaps are white moving plastic pieces and metal spring contacts. This mechanism is clearly visible when the keycaps are removed, as documented in the gallery of my machine. The PECOM remains an interesting example of Yugoslavia's efforts to produce its own home and educational microcomputers in the mid-1980s.
Technické údaje / Specifications
Výrobce / Manufacturer: Elektronska industrija Niš (Ei Niš), Jugoslávie, dnešní Srbsko / Elektronska industrija Niš, Yugoslavia, now Serbia
Model: Pecom 64
Rok / Year: 1985
Země / Country: Jugoslávie / Yugoslavia
Typ / Type: Osmibitový jugoslávský domácí a školní počítač / Yugoslav 8-bit home and educational computer
CPU: RCA COSMAC CDP1802, osmibitový procesor / RCA COSMAC CDP1802, 8-bit microprocessor
Takt CPU / CPU clock: Přibližně 2,813 MHz v evropském PAL provedení / Approximately 2.813 MHz in European PAL version
RAM: 32 KB hlavní RAM a 3 KB oddělené videopaměti VIS, celkem 35 KB fyzické RAM / 32 KB main RAM plus separate 3 KB VIS video RAM, 35 KB physical RAM total
ROM: 32 KB ROM ve dvou blocích po 16 KB, BASIC, rozšířený editor a assembler. PECOM 32 má 16 KB ROM / 32 KB ROM in two 16 KB sections, BASIC, enhanced editor and assembler. PECOM 32 has 16 KB ROM
Operační systém / Operating system: PECOM BASIC v ROM, součástí rozšířené ROM také editor a assembler, bez samostatného diskového OS / PECOM BASIC in ROM, enhanced ROM also includes editor and assembler, no separate disk OS
Video / Graphics: RCA VIS CDP1869 a CDP1870, 40 × 24 znaků, předefinovatelné znaky 6 × 9, barevná semigrafika do ekvivalentních 240 × 216, 8 barev / RCA VIS CDP1869 and CDP1870, 40 × 24 characters, reprogrammable 6 × 9 character cells, colour semigraphics equivalent to 240 × 216, 8 colours
Zvuk / Sound: VIS CDP1869, tónový kanál v rozsahu 8 oktáv a efektový šumový výstup, 16 úrovní hlasitosti / VIS CDP1869, 8-octave tone channel and effects noise output, 16 volume steps
Média / Storage: Audiokazeta, můj exemplář úspěšně načetl vlastní BASIC demo z kazety vytvořené z WAV souboru / Audio cassette, my machine successfully loaded a custom BASIC demo from cassette recorded from WAV
Rozhraní / Interfaces: Magnetofon, kompozitní obrazový výstup, RF televizní výstup, audio, tiskárna, zapuštěný konektor joysticku a interní rozšiřovací sběrnice / Cassette, composite video, RF television video, audio, printer, recessed joystick socket and internal expansion bus
Napájení / Power: Vestavěný síťový transformátor, napájení 220 V AC / Built-in mains transformer, 220 V AC supply
Původní cena / Original price: Především školní a domácí systém, jednotná spolehlivá maloobchodní cena není doložena / Primarily educational/home market system, reliable single retail price not documented
Náš exemplář / Our machine
PECOM 64 jsem sháněl přibližně osm let. Když se mi ho konečně podařilo získat, byl mimořádně špinavý, ale funkční. Proto jsem se pustil především do důkladného čištění, nikoliv do opravy nefunkční elektroniky. Sundal jsem klávesy a vyčistil také klávesnici. Na fotografiích 16 až 18 je vidět její neobvyklý mechanismus s bílými pohyblivými plastovými díly a kovovými pružnými kontakty. Po vyčištění jsem klávesy znovu nasadil.

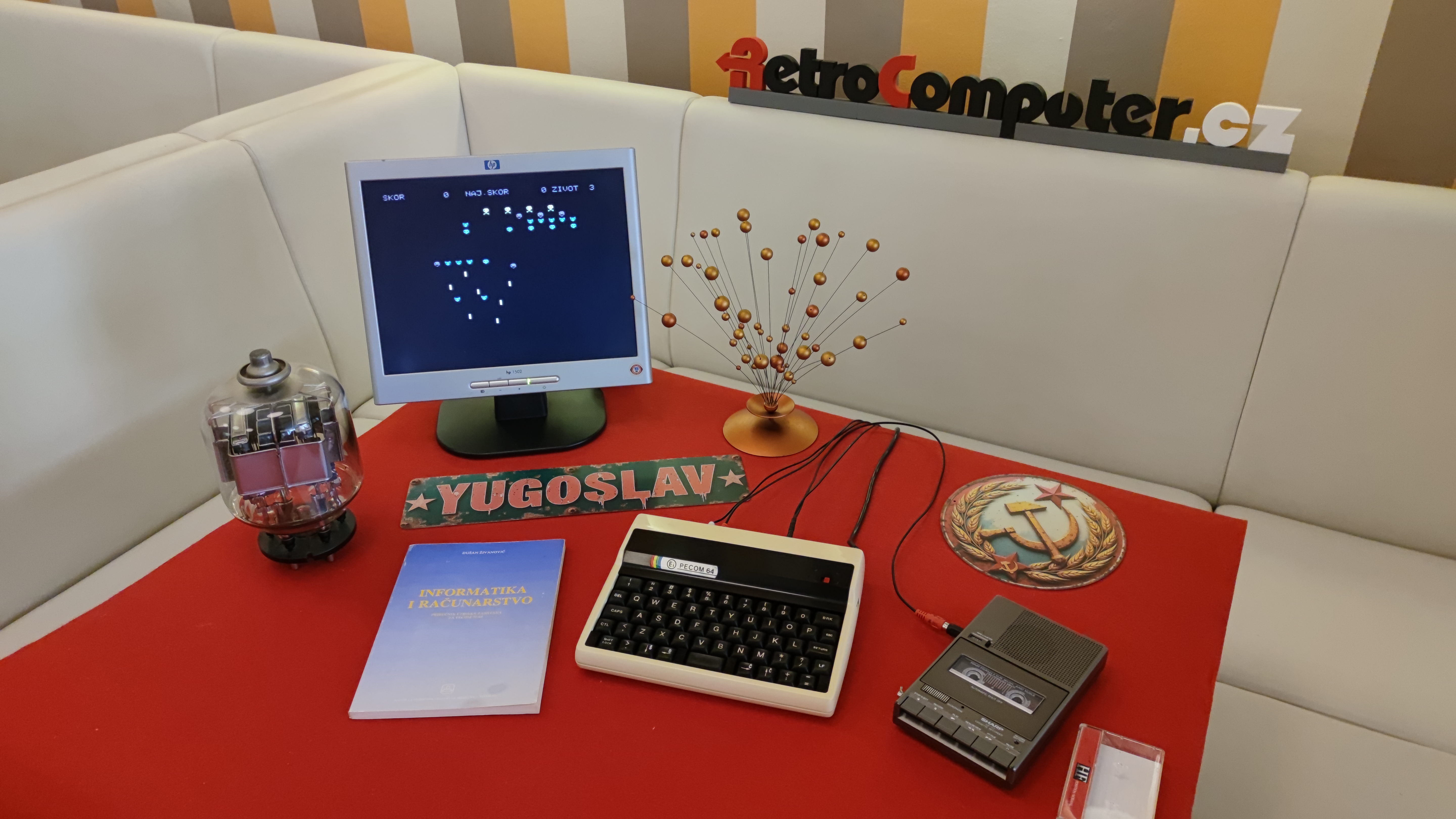

Můj exemplář má rozšířenou 32KB ROM verze PECOM 64. Podle označení čipů a štítků EPROM jej spojuji s rokem 1988, přesný rok kompletace celého počítače však z těchto údajů nelze s jistotou prokázat. S počítačem mám také původní modrou příručku. Na galerijních fotografiích je připojený k monitoru a magnetofonu. Pro srovnání jsem jej vyfotografoval i vedle svého COMX-35, který používá stejnou procesorovou a zobrazovací rodinu, ale má odlišnou skříň a klávesnici.
Na PECOMu jsem chtěl spustit vlastní program v BASICu. Nejprve jsem jej přibližně týden připravoval v emulátoru a ladil podle původního manuálu, protože syntaxe PECOM BASICu se v některých příkazech liší od běžně známých osmibitů. Hotový program jsem převedl do zvukového souboru WAV a ze zvukového výstupu počítače Dell nahrál na audiokazetu. Z ní jsem program načetl do skutečného PECOMu a spustil. Funkční výsledek jsem použil pro krátké demonstrační video.
Na základní desce je také rozšiřovací konektor, který není vyvedený ven ze skříně. Počítač má navíc zapuštěný konektor pro joystick, u něhož je třeba respektovat skutečné zapojení vodičů, nikoliv předpokládat běžný sériový standard PC.
Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.
I searched for a PECOM 64 for approximately eight years. When I finally obtained one, it was extremely dirty but working. I therefore concentrated on thorough cleaning rather than repairing faulty electronics. I removed the keycaps and cleaned the keyboard as well. Photographs 16 to 18 show its unusual mechanism with white moving plastic pieces and metal spring contacts. I then reinstalled the keycaps.
My example has the expanded 32 KB ROM of the PECOM 64. Based on chip markings and EPROM labels I associate this unit with 1988, although those details alone do not establish the exact assembly year of the whole computer. I also have its original blue manual. In the gallery the machine is connected to a monitor and cassette recorder. I photographed it alongside my COMX-35 as well. The two share the same processor and video-chip families, although their cases and keyboards are different.
I wanted to run my own BASIC program on the PECOM. I first spent about a week developing and testing it in an emulator using the original manual, since the PECOM BASIC syntax differs in some respects from that of better-known eight-bit computers. I converted the completed program into a WAV audio file and recorded it to cassette through the sound output of my Dell computer. I then loaded the cassette into the real PECOM and ran the program. The working result was used in a short demonstration video.
The motherboard also contains an expansion connector that is not exposed outside the enclosure. In addition, the computer has a recessed joystick connector, whose actual pinout must be respected rather than assuming compatibility with a standard PC serial interface.
At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.
Zdroje / Sources
https://oldcomputer.info/8bit/pecom/index.htm
https://www.monitor.si/clanek/zgodovina-racunalnistva-v-sloveniji-solski-mikroračunalniki/239362/
https://en.wikipedia.org/wiki/Pecom_64
https://www.emma02.hobby-site.com/pecom.html
https://www.comx35.com/comx35.html
https://data.spludlow.co.uk/mame/machine/pecom64
https://www.cedmagic.com/tech-info/data/cdp1802-cosmac.pdf
Fotodokumentace / Photo documentation
