Philips NMS 800 (Celint)

Země / Country:
Itálie / Italy
Rok / Year:
1989
Česky / Czech:
Philips NMS 800 z roku 1989 je jeden z těch počítačů, nad kterými se sběratel nejprve usměje a potom začne nevěřícně kroutit hlavou. Vypadá jako roztomilý domácí osmibit, hrdě se hlásí ke kompatibilitě s MSX a po zapnutí dokonce oznamuje MSX BASIC verze 3.0. Jenže nemá jediný slot pro herní cartridge, nelze k němu běžným způsobem připojit disketovou mechaniku a jeho skutečná architektura odpovídá nanejvýš zvláštně upravenému MSX1. Přitom v době jeho uvedení už byly na trhu mnohem schopnější počítače MSX2 a MSX2+. Čím déle se člověk zabývá jeho konstrukcí, tím je příběh této pozdní italské kuriozity zajímavější.
Na konci osmdesátých let byl Philips jedním z významných evropských podporovatelů standardu MSX. Už od roku 1984 vyráběl oblíbené počítače řady VG-8000, VG-8010 a VG-8020 a později přešel na výkonnější systémy MSX2. V Itálii přitom existovala také méně známá řada terminálů Philips Telematico NMS 301, NMS 3000 a NMS 4000, určených pro tamní telematické služby. NMS 800 konstrukčně i vzhledem připomíná právě tuto rodinu. Místo nového profesionálního počítače tak v roce 1989 vznikl velmi levně koncipovaný domácí systém se staršími komponenty, který se prodával pouze na italském trhu.
Za elektronikou stála společnost Celint. Na některých základních deskách lze najít označení CELINT(UK) LTD 1989, zatímco výrobní štítky některých exemplářů uvádějí Made in Italy. To je důležitý rozdíl. Potisk desky dokládá spojení s britskou firmou Celint, označení na skříni zase zemi uvedenou jako místo výroby či kompletace. Přesný podíl britského vývojového pracoviště a italského výrobního závodu však není doložen dostatečně podrobně, aby jej bylo možné bez výhrad zrekonstruovat. Občas se tvrdí, že NMS 800 vznikl na oslavu výročí Philipsu v Itálii. Pro tuto tradovanou historku však chybí spolehlivý dobový doklad. Philipsova italská pobočka přitom vznikla již v roce 1923, takže rok 1989 ani není zřejmým kulatým výročím.
Prodejní balení ukazuje, pro koho byl počítač určen. Zákazník nemusel shánět nic jiného než televizor vybavený konektorem SCART. V krabici našel počítač s pevně připojeným obrazovým kabelem, joystick Philips NMS 850, datový magnetofon, návody a šest kazet s celkem padesáti hrami. Na magnetofonových kompilacích byly známé osmibitové tituly jako Becky, Stop the Express, Front Line nebo Chack'n Pop. Byl to tedy spíše připravený herní a výukový komplet než počítač, u kterého se očekávala postupná stavba rozsáhlé sestavy se samostatnou disketovou jednotkou, tiskárnou a řadou zásuvných modulů. A právě to byl zdroj největších kompromisů.
Na skříni není obvyklé logo MSX, ale opatrnější nápis MSX Compatibile. Není náhodný. Standard MSX totiž zahrnoval nejen procesor, grafický čip a systémový software, ale také definované možnosti rozšiřování. NMS 800 nemá ani jeden padesátipinový cartridge slot, klasický rozšiřující konektor ani port tiskárny. Nelze do něj proto zasunout běžnou herní cartridge, připojit standardní disketový řadič nebo používat řadu doplňků navržených pro jiné počítače MSX. Na krabici se přesto objevuje nápis Compatible MSX-DOS. Bez dostupného diskového rozhraní však takové tvrzení pro běžného kupujícího praktický význam nemělo. Neznamená to, že by procesor nedokázal spustit příslušný software při zásadní hardwarové přestavbě. Znamená to, že dodávaný počítač možnost běžného spuštění MSX-DOS neposkytoval.
Zmatek může vyvolat také úvodní hláška MSX BASIC version 3.0. U klasických MSX počítačů je číslo verze velmi důležité. BASIC 3.0 náleží generaci MSX2+, která používá výrazně pokročilejší video obvody. Philips NMS 800 však obsahuje obrazový procesor Texas Instruments TMS9129NL, tedy grafiku úrovně MSX1. Samotný nápis na obrazovce z něj MSX2+ nedělá. Ve skutečnosti používá modifikovaný systémový BASIC a BIOS kompatibilní především se softwarem první generace MSX. Překvapivě podobnou úvodní obrazovku i systémový firmware má také příbuzný NMS 801.
Uvnitř pracuje osmibitový procesor Z80A, často osazený jako SGS Z8400AB1, přibližně na 3,58 MHz. Počítač má skutečných 64 kB operační RAM v obvodech 2× TMS4464 a dalších 16 kB vyhrazené obrazové paměti v dvojici TMS4416. Nejde tedy o pouhých 32 kB, jak se někdy tvrdilo. Grafický procesor TMS9129NL zvládá rozlišení 256 × 192 bodů s paletou šestnácti barev, používá hardwarové sprity a umožňuje textové i semigrafické režimy. Zvuk obstarává tříkanálový generátor AY-3-8910A doplněný šumovým kanálem. V roce 1989 nešlo o technologickou senzaci, ale na hraní původních kazetových MSX her šlo pořád o použitelné vybavení.
Elektronika má ještě jednu netypickou vlastnost. U standardního MSX se procesor při určitých paměťových cyklech záměrně zpomaluje pomocí signálu WAIT. U NMS 800 je vstup /WAIT připojen k napájecí logické jedničce, takže některé očekávané čekací stavy odpadají. Procesor tak může vykonávat část instrukcí rychleji, než s čím původní software počítá. Výsledkem jsou chyby při komunikaci s grafickým čipem a občasné poruchy obrazu v programech napsaných pro standardní MSX. Paradoxně tedy příliš rychle provedené operace mohou zhoršit kompatibilitu, přestože samotný nominální takt Z80A zůstává běžný.
NMS 800 existoval vedle blízkého NMS 801. Technicky jsou si oba velmi podobné, NMS 801 však přidává televizní RF modulátor, zatímco NMS 800 využívá především pevně připojený RGB kabel SCART. U NMS 800 se také setkáme se dvěma variantami potisku skříně. Starší mají slovo COMPUTER bílé, pozdější vícebarevné. Rozdíl tedy nemusí znamenat novou základní desku nebo výkonnější hardware. Samotné označení modelu se navíc obvykle neobjevovalo přímo na přístroji, ale v návodu či na doplňkových štítcích, které si mohl zákazník nalepit. To dnes identifikaci dochovaných sestav vůbec neusnadňuje.
Napájení počítače je řešeno neobvykle. Původně se používá externí adaptér s výstupem 10 V střídavých, připojený běžně vypadajícím válcovým konektorem. Uvnitř však následuje diodový usměrňovací můstek a stabilizátor 7805. Právě to vysvětluje, proč některé kusy lze podle zkušeností restaurátorů provozovat také z vhodného stejnosměrného zdroje. Není ale bezpečné naslepo předpokládat, že do každého NMS 800 patří libovolný 9V stejnosměrný adaptér. Důležitý je jeho proudový výkon, skutečné napětí při zatížení, zapojení konektoru a technický stav regulátoru. Datový magnetofon má samostatné napájení, lze jej používat i s bateriemi a nesmí se automaticky zaměňovat jeho napájecí konektor a polarita s jiným zařízením.
Philips NMS 800 zvládá část kazetového softwaru pro MSX, ale jeho konstrukce neodpovídá plně rozšiřitelnému MSX1 ani MSX2+. Dobový prodejní komplet tak nelze při hodnocení kompatibility zaměňovat za běžné počítače standardu MSX.
English / Anglicky:
The Philips NMS 800 from 1989 is one of those computers that makes a collector smile before provoking a series of increasingly puzzled questions. It looks like a charming little eight-bit home computer, its case proudly promises MSX compatibility, and its startup screen even displays MSX BASIC version 3.0. Yet there is no cartridge slot at all, a normal floppy disk interface cannot be attached, and its architecture is essentially a very unconventional version of the original MSX1 hardware. By the time it appeared, machines based on the much more capable MSX2 and MSX2+ standards were already established. The closer one examines the NMS 800, the more fascinating this late Italian curiosity becomes.
By the late 1980s Philips was one of the most significant European supporters of the MSX computer standard. Beginning in 1984 it had produced popular models such as the VG-8000, VG-8010 and VG-8020 before moving into increasingly capable MSX2 computers. In Italy there was also a lesser-known family of Philips Telematico terminals, including the NMS 301, NMS 3000 and NMS 4000, intended for the country's telematic information services. The appearance and case construction of the NMS 800 closely resemble this line. In 1989 Philips therefore offered what looked like an economical new home computer, although the electronic design relied on components and technology that were already several years old.
The system was associated with the company Celint. Some motherboards carry the marking CELINT(UK) LTD 1989, while production labels on certain surviving machines state Made in Italy. These details are significant but not identical in meaning. The circuit board marking demonstrates a connection with the British Celint company, whereas the label identifies the country stated for manufacture or final assembly. Exactly which design tasks were completed in the United Kingdom and which operations took place in Italy is not documented well enough to present a definitive factory history. A frequently repeated story claims that the NMS 800 was made to celebrate an anniversary of Philips in Italy, but reliable contemporary documentation for that purpose has not been established. Philips had operated an Italian subsidiary since 1923, making 1989 an unusual choice for a conventional round-number anniversary.
The retail package shows the market Philips wanted to reach. A family with a television equipped with SCART could open the box and find a computer with an attached display cable, a Philips NMS 850 joystick, a data cassette recorder, manuals and six game tapes. The six compilations offered fifty games, including well-known eight-bit titles such as Becky, Stop the Express, Front Line and Chack'n Pop. This was much closer to a ready-to-use home entertainment and learning package than to an expandable computer system. Owners were not expected to build up a professional desktop configuration with a printer, several ROM modules or an external disk subsystem. That simplified sales proposition was appealing, but it also explains many of the computer's limitations.
The case bears the careful phrase MSX Compatibile rather than the usual MSX logo. This is no accident. The MSX standard specified not just a processor, video chip and BASIC interpreter, but also important rules for expansion and software compatibility. The NMS 800 has no standard fifty-pin cartridge slot, no ordinary system expansion connector and no printer port. Owners therefore cannot insert commercially available cartridge games, attach standard disk controllers or use many accessories designed for other MSX machines. Despite this, the original packaging advertises compatibility with MSX-DOS. In the supplied configuration there is no practical way to attach the floppy hardware needed to boot that operating system. This does not mean the CPU would be incapable of executing disk software after extensive redesign. It means that for the buyer of the original computer, MSX-DOS compatibility was essentially an unusable promise.
The startup message MSX BASIC version 3.0 is another oddity. In standard MSX terminology, BASIC 3.0 belongs to the MSX2+ generation, which has far more advanced video hardware. The NMS 800 actually uses the Texas Instruments TMS9129NL video display processor, an MSX1-class device. A startup banner cannot turn it into a later-generation machine. Instead, it provides a modified BASIC and BIOS designed principally around first-generation MSX software. Its closely related sibling, the NMS 801, uses effectively the same firmware.
The main processor is an eight-bit Z80A, often fitted as an SGS Z8400AB1 and running at approximately 3.58 MHz. Genuine system memory comprises 64 KB RAM in two TMS4464 chips, plus 16 KB of separate video RAM held in two TMS4416 devices. The system is not merely a 32 KB computer, as some early accounts suggested. Its TMS9129NL video processor supports graphics up to 256 × 192 pixels using a sixteen-colour palette, hardware sprites and the familiar MSX1 text and graphics modes. Sound comes from the AY-3-8910A programmable sound generator, which provides three tone channels plus noise. These specifications were no longer exceptional in 1989, but they remained sufficient for a large selection of original MSX cassette games.
One less obvious compatibility problem lies in the processor timing. A standard MSX inserts an additional wait state on particular memory cycles, slowing the Z80 when required. On the NMS 800, the /WAIT input is tied high, preventing those expected waits. Some CPU operations consequently happen sooner than original MSX software assumes. This can cause excessively fast writes to the video display processor and result in damaged or unstable graphics in certain programs. Remarkably, therefore, a design decision intended to simplify or speed up the circuitry can make an MSX-compatible computer less compatible, even though its nominal Z80 clock remains entirely ordinary.
The Philips NMS 800 was accompanied by the closely related NMS 801. The main practical difference is that the 801 adds an RF television output, while the 800 relies on its permanently attached RGB SCART lead. Two exterior print versions of the NMS 800 are also documented. Earlier machines have the word COMPUTER printed in white, while later examples use a coloured version. This does not by itself demonstrate a change to the processor or internal memory. Oddly, the model number was frequently absent from the computer's main case and packaging. Identification depended on the manual or separate identification stickers that the buyer could choose to attach. That peculiarity still complicates the identification of surviving machines.
Power supply design is equally unconventional. The original computer uses an external 10 V AC supply attached through a familiar barrel-style connector. Internally, however, a diode bridge rectifier is followed by a 7805 voltage regulator. This explains why technically competent restorers have successfully powered some units from suitable DC supplies. It does not mean that any random 9 V DC adapter should be connected without checking current capacity, loaded voltage, connector details and the condition of the regulator. The accompanying cassette recorder has its own power requirements and can also use batteries, so its polarity and connector must be checked separately.
The Philips NMS 800 runs some MSX cassette software, but its hardware is not equivalent to a fully expandable MSX1 or MSX2+ computer. Its period retail bundle should therefore not be treated as a standard MSX configuration when assessing compatibility.
Technické údaje / Specifications
Výrobce / Manufacturer: Philips, elektronika značena CELINT(UK) LTD 1989, na mém exempláři Made in Italy, přesné rozdělení návrhu a výroby není doložené / Philips, PCB marked CELINT(UK) LTD 1989, my example marked Made in Italy. Exact design/manufacturing roles remain unverified
Model: Philips NMS 800 (Celint), italská verze MSX Compatibile, novější vzhledové provedení s barevným nápisem COMPUTER / Italian MSX Compatibile, later coloured COMPUTER case revision
Rok / Year: 1989
Země / Country: Itálie / Italy
Typ / Type: Osmibitový domácí počítač pouze částečně kompatibilní s MSX1, prodávaný jako kompletní herní sada pro italský trh / Eight-bit MSX1-class partially compatible home computer, Italian game and education bundle
CPU: SGS Z8400AB1 (Z80A) v části dokumentovaných exemplářů, osmibitový mikroprocesor bez integrovaného MSX Engine / SGS Z8400AB1 Z80A eight-bit processor in documented units, no integrated MSX Engine
Takt CPU / CPU clock: Přibližně 3,58 MHz. Nestandardní zapojení vstupu /WAIT odstraňuje obvyklé čekací stavy M1 a může způsobit chyby grafiky, nemění údaj krystalového taktu / Approximately 3.58 MHz, unconventional /WAIT connection removes standard M1 wait states, which can disrupt graphics without changing the nominal CPU clock
RAM: 64 kB skutečné systémové RAM, obvody 2× TMS4464. Samostatných 16 kB VRAM pro TMS9129NL, obvody 2× TMS4416 / 64 KB system RAM using two TMS4464 chips, plus separate 16 KB video RAM using two TMS4416 chips
ROM: Přibližně 32 kB ROM s modifikovaným BIOS a MSX1 kompatibilním BASICem. Hláška MSX BASIC version 3.0 neprokazuje MSX2+ / Approximately 32 KB ROM with modified BIOS and MSX1-compatible BASIC, despite misleading MSX BASIC version 3.0 startup banner
Operační systém / Operating system: Upravený MSX1 kompatibilní BASIC a BIOS v ROM, úvodní hláška MSX BASIC version 3.0. Bez běžného připojení disket nelze prakticky používat MSX-DOS, ačkoli to slibuje původní obal / Modified MSX1-class BASIC and BIOS in ROM, startup reports MSX BASIC version 3.0. No practical standard disk support for MSX-DOS despite packaging claim
Video / Graphics: Texas Instruments TMS9129NL, 16 kB VRAM, obrazové režimy první generace MSX až 256 × 192 a 16 barev, RGB kabel SCART napevno. NMS 800 bez RF modulátoru, NMS 801 jej má / TMS9129NL MSX1-class video with 16 KB VRAM, up to 256 × 192 and 16-colour palette, permanently attached RGB SCART. NMS 800 has no RF, unlike NMS 801
Zvuk / Sound: AY-3-8910A PSG, tři tónové kanály plus šum. V některých kusech výstupní zesílení vytváří zkreslení / AY-3-8910A sound chip with three tone channels plus noise, some examples exhibit distortion from the output amplifier
Média / Storage: Jen kazetový magnetofon, originální balení dodáváno se šesti kazetami Game Compilation a 50 hrami. Můj kus má všech šest původních kazet, originální rekordér, joystick NMS 850 a návody / Cassette recorder only, original retail bundle provided six Game Compilation tapes with 50 games. My set retains all six original tapes, original data recorder, NMS 850 joystick and manuals
Rozhraní / Interfaces: Pevný RGB SCART kabel, konektor magnetofonu, dva joystickové porty, reset, napájecí válcový vstup. Bez cartridge slotu, standardní rozšiřující 50pin sběrnice, portu tiskárny a RF u modelu NMS 800 / Fixed RGB SCART, recorder port, two joystick connectors, reset and barrel power input. No cartridge slots, standard 50-pin expansion, printer port or RF on NMS 800
Napájení / Power: Počítač: výrobcem předepsaných 10 V AC, uvnitř čtyřdiodový můstek a stabilizátor 7805. Stejnosměrné napájení bývá technicky možné, ale konkrétní zdroj ověřit podle napětí, proudu a konektoru. Magnetofon má samostatné napájení nebo baterie, u mého kusu doplněn vlastní vhodně zapojený adaptér / Computer: specified 10 V AC input, internal bridge rectifier and 7805 regulator. DC can work in suitable cases, but verify supply specs first. Recorder has separate power or batteries, my set uses collector-supplied correctly wired adapter
Původní cena / Original price: Historická prodejní cena kompletní sady Philips NMS 800 v Itálii není spolehlivě doložena / Reliable original Italian retail price for full NMS 800 package not established
Náš exemplář / Our machine

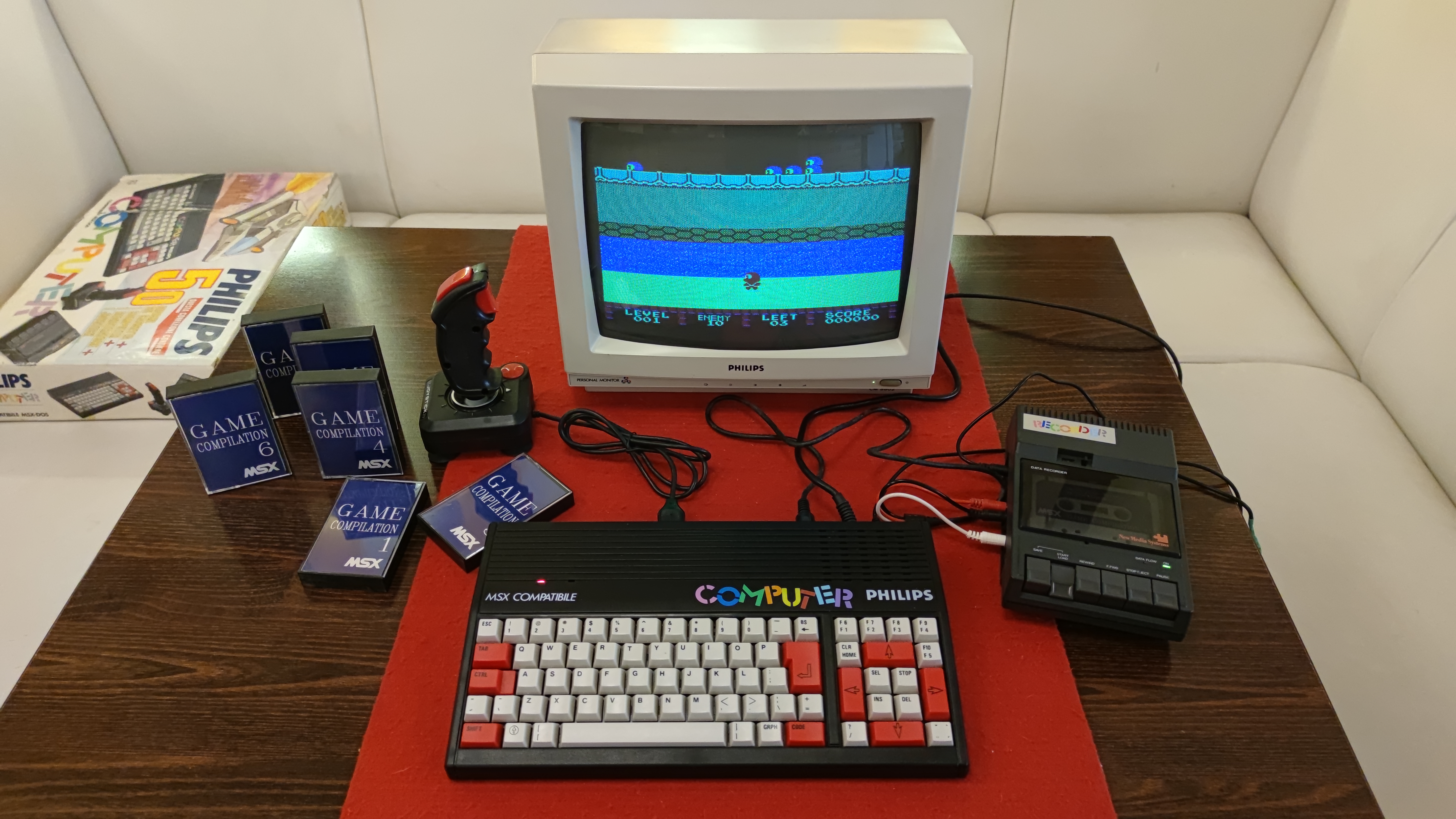

Můj Philips NMS 800 mám v kompletním originálním balení s krabicí, magnetofonem, joystickem, kabely, návody a šesti kazetami s celkem padesáti hrami. 🙂
Jde o NMS 800 s pevně připojeným RGB kabelem SCART, nikoli o NMS 801. Na skříni má vícebarevný nápis COMPUTER, výrobní štítek uvádí Made in Italy a na základní desce je označení CELINT(UK) LTD 1989.
K původnímu magnetofonu jsem neměl odpovídající síťový adaptér, proto jsem použil vlastní a upravil přívodní kabel i polaritu zapojení. Počítač a jeho kompletní příslušenství předvádím v galerii.
I have my Philips NMS 800 in its complete original packaging, with the box, cassette recorder, joystick, cables, manuals and six tapes containing fifty games. 🙂
It is an NMS 800 with a permanently attached RGB SCART cable, not an NMS 801. Its enclosure has multicoloured COMPUTER lettering, the identification label says Made in Italy, and the motherboard is marked CELINT(UK) LTD 1989.
The correct mains adapter for the original cassette recorder was missing, so I used my own and adapted the power cable and its polarity. The gallery documents the computer and its complete set of accessories.
