Philips VG5000µ

Philips VG5000µ, černý francouzský osmibitový počítač z roku 1984 / Black French Philips VG5000µ eight-bit home computer from 1984
←
→
Youtube video →

Země / Country:

Francie / France

Rok / Year:

1984

Česky / Czech:

Philips VG5000µ byl představen ve Francii na podzim roku 1984 jako domácí osmibitový počítač skupiny Philips. Na jeho vývoji a výrobě se podílela francouzská společnost La Radiotechnique (RTC) v Le Mans. Konstrukčně stejná řada se prodávala také pod značkami Radiola a Schneider. Philips používal tmavou, téměř černou skříň, zatímco Radiola a Schneider měly světlé provedení. Rozdíly ve značce a barvě neznamenaly jinou základní počítačovou architekturu. Ve sbírce RetroComputer Žatec jsou dva fyzicky samostatné stroje, tmavý Philips a světlá Radiola, oba s vlastními fotografiemi.

Ačkoliv Philips později vyráběl i počítače řady MSX, VG5000µ do standardu MSX nepatřil. Byl to svébytný francouzský domácí počítač s vlastním BASICem a programy. Jeho konstrukce využívala zkušenosti společnosti Radiotechnique z oblasti spotřební elektroniky a herních konzolí Videopac. Kompaktní klávesnice svým provedením připomíná francouzské terminály Minitel, ale podobnost neznamená automatickou záměnnost jednotlivých součástek.

Základ tvoří procesor Z80A s nominální frekvencí 4 MHz. Podle původního technického manuálu dodává hodinový signál procesoru obrazový obvod. Při načítání instrukcí se vkládá čekací cyklus, proto manuál uvádí průměrný efektivní takt přibližně 3,7 MHz. Počítač obsahuje 16 KB pracovní operační paměti a 8 KB samostatné obrazové RAM. Údaj 24 KB RAM je tedy součtem těchto dvou částí, nikoliv kapacitou volně dostupnou uživatelským programům. Původní francouzský uživatelský manuál uvádí zhruba 13 758 bajtů dostupných uživateli BASICu. Pracovní paměť bylo možné rozšířit pomocí přídavného zařízení.

Po zapnutí se spouští interpret VG5000 BASIC, vycházející z Microsoft BASIC-80. V běžných počítačích je doložena verze 1.1. Základní programové vybavení se nachází v 16KB ROM. Technické přehledy uvádějí celkem 18 KB ROM, pokud se započítají další 2 KB znakových dat obrazového obvodu. Počítač neměl jako standardní součást samostatný diskový operační systém. Vkládání a úpravy programů probíhaly přímo v BASICu, případně v jiném softwaru zavedeném z dostupného média.

Zobrazení zajišťuje obvod Thomson EFCIS EF9345, uváděný také jako SGS Thomson EF9345P. Nabízí 40 znaků na 25 řádků, osm barev a systém znakové a semigrafické grafiky. Často citované rozlišení 320 × 250 bodů odpovídá rozdělení znakové obrazovky na menší obrazové prvky. Není to běžná bitmapová grafika, v níž by program mohl libovolně zapisovat každý pixel samostatně. Tato vlastnost ovlivnila podobu her, grafických programů i animací. Zvuk je jednoduchý, jednohlasý, s tónovým rozsahem přibližně několika oktáv.

Francouzská klávesnice má 63 kláves v rozložení AZERTY, včetně vyhrazených funkcí a zkratek pro příkazy BASICu. Jako běžné datové médium sloužila magnetofonová kazeta s rychlostí přenosu 1200 nebo 2400 baudů. K dispozici byl i software na cartridge, například jazyk Logo. Televize nebo monitor se připojovaly videokabelem zakončeným SCART. Zadní strana skříně obsahuje také rozšiřující sběrnici se dvěma řadami po 25 kontaktech. Přídavné moduly nabízely další paměť nebo rozhraní pro joysticky, dostupné byly rovněž tiskárny a další periferie.

Zpráva deníku Le Monde z 8. října 1984 uvádí zamýšlenou francouzskou prodejní cenu 1 590 franků. Philips cílil hlavně na domácí a vzdělávací použití, ale VG5000 nedosáhl rozšíření nejúspěšnějších osmibitových platforem. Objevuje se sice tvrzení o 300 000 prodaných VG5000 během roku 1984 a předpovědi 500 000 dalších v roce 1985, dobové materiály Philipsu však tato čísla používají pro velikost celého francouzského trhu domácích mikropočítačů, nikoliv jako skutečné prodeje VG5000. Konkrétní celkové prodejní množství modelu tedy z těchto čísel určit nelze.

VG5000 se pod značkami Philips, Radiola a Schneider prodával přibližně do roku 1986. Dnes je zajímavým dokladem evropských pokusů vytvořit vlastní domácí počítačovou platformu v době rostoucí konkurence standardu MSX i zavedených značek. Rozdílné barvy jednotlivých značkových provedení dobře ukazují dobovou obchodní strategii, zatímco uvnitř zůstává společný základ s procesorem Z80A, obrazovým obvodem EF9345 a vlastním VG5000 BASICem.

English / Anglicky:

The Philips VG5000µ was introduced in France in autumn 1984 as an eight-bit home computer marketed by the Philips group. The French company La Radiotechnique (RTC) in Le Mans was involved in its development and production. The same fundamental computer was also sold as the Radiola and Schneider VG5000µ. Philips used a dark, almost black enclosure, while the Radiola and Schneider variants used lighter cases. These differences in branding and colour did not imply a different underlying computer architecture. The RetroComputer Žatec collection includes two separate physical machines, a dark Philips and a light Radiola, each with its own photographs.

Although Philips later manufactured MSX computers, the VG5000µ was not part of the MSX standard. It was an independent French home computer with its own BASIC and software. Its design drew on Radiotechnique's experience with consumer electronics and Videopac game consoles. Its compact keyboard resembles that of French Minitel terminals, but resemblance alone does not establish that components are interchangeable.

At its heart is a Z80A processor with a nominal clock of 4 MHz. According to the original technical manual, the video controller supplies the CPU clock. A wait state is inserted during instruction fetches, so the manual quotes an effective average rate of approximately 3.7 MHz. The computer contains 16 KB of working RAM and a separate 8 KB of video RAM. The frequently quoted 24 KB total is therefore a sum of two differently used memory areas, not memory freely available to programs. The original French user manual specifies approximately 13,758 bytes available to the BASIC user. Working memory could be expanded by an external accessory.

On startup, the machine runs VG5000 BASIC, derived from Microsoft BASIC-80. Version 1.1 is documented on common examples. Its main system firmware occupies 16 KB of ROM. Technical references quote a total of 18 KB when the video controller's additional 2 KB of character data are included. A separate disk operating system was not part of the basic configuration. Programs were entered and edited in BASIC or executed using software loaded from an available medium.

Video is generated by the Thomson EFCIS EF9345, also identified as the SGS Thomson EF9345P. It provides 40 characters by 25 lines, eight colours and character-based semigraphics. The widely quoted equivalent resolution of 320 × 250 pixels is derived from the subdivisions of the character display. This is not conventional freely addressable bitmap graphics in which software can independently alter every pixel. That limitation influenced the appearance of games, graphic programs and animation. Sound is produced by a simple monophonic tone generator covering several octaves.

The French AZERTY keyboard has 63 keys, including dedicated controls and shortcuts for BASIC commands. Audio cassettes were the usual storage medium, with supported transfer rates of 1,200 or 2,400 baud. Software cartridges were also available, including the Logo language. Television or monitor video was provided through a cable terminating in a SCART plug. The rear of the case also has an expansion bus arranged as two rows of 25 contacts. Expansion modules offered additional memory or joystick interfaces, and printers and other peripherals were available.

An article published by Le Monde on 8 October 1984 gives an intended French retail price of 1,590 francs. Philips targeted home and educational computing, but the VG5000 never achieved the market penetration of the most successful eight-bit platforms. Claims that 300,000 VG5000 machines were sold in 1984, with a further 500,000 forecast for 1985, misread period Philips material. Those figures described the projected size of the entire French home-computer market, not actual VG5000 sales. The total number of VG5000 computers sold cannot be established from those figures.

The VG5000 was marketed as Philips, Radiola and Schneider until approximately 1986. Today it remains an interesting example of European attempts to develop independent home-computer platforms during the rise of MSX and established competitors. The contrasting colours of its branded variants reflect the distribution strategy, while the shared electronics retain the Z80A, EF9345 display controller and distinctive VG5000 BASIC.

Technické údaje / Specifications

Výrobce / Manufacturer: La Radiotechnique (RTC), Le Mans, Francie, prodáváno pod značkou Philips / La Radiotechnique (RTC), Le Mans, France, marketed under the Philips brand

Model: VG5000µ

Rok / Year: 1984

Země / Country: Francie / France

Typ / Type: Francouzský osmibitový domácí počítač, vlastní platforma bez kompatibility MSX / French 8-bit home computer, independent non-MSX platform

CPU: Z80A, výrobce konkrétního osazeného obvodu bez samostatného ověření neuvádím / Z80A, exact manufacturer marking of the installed chip not separately verified

Takt CPU / CPU clock: Nominální takt 4 MHz, efektivně přibližně 3,7 MHz kvůli čekacím cyklům při načítání instrukcí / Nominal 4 MHz, effectively about 3.7 MHz due to instruction-fetch wait states

RAM: 16 KB pracovní RAM a 8 KB oddělené video RAM, celkem 24 KB, rozšíření pracovní paměti přídavným modulem / 16 KB working RAM plus separate 8 KB video RAM, 24 KB combined, optional working RAM expansion

ROM: 16 KB systémové ROM s VG5000 BASIC, celkem 18 KB při započtení 2 KB znakových dat videočipu / 16 KB VG5000 BASIC system ROM, 18 KB total including 2 KB video controller character data

Operační systém / Operating system: VG5000 BASIC 1.1 v ROM, odvozený z Microsoft BASIC-80, bez samostatného diskového operačního systému / VG5000 BASIC 1.1 in ROM, derived from Microsoft BASIC-80, no separate disk operating system

Video / Graphics: Thomson EFCIS EF9345, 40 × 25 znaků, znaková a semigrafická grafika ekvivalentní 320 × 250 bodům, osm barev, bez klasické bitmapové grafiky / Thomson EFCIS EF9345, 40 × 25 characters, semigraphics equivalent to 320 × 250 pixels, eight colours, no conventional bitmap display

Zvuk / Sound: Jednohlasý generátor tónů s rozsahem několika oktáv / Monophonic tone generator covering several octaves

Média / Storage: Magnetofonové kazety 1200 či 2400 baudů, programové cartridge včetně Logo / Audio cassette at 1200 or 2400 baud, software cartridges including Logo

Rozhraní / Interfaces: Magnetofon DIN 5, video DIN 8 pro kabel SCART, externí síťový zdroj DIN 5, rozšiřující sběrnice 2 × 25 kontaktů / DIN 5 cassette, DIN 8 video for SCART cable, external DIN 5 power connector, expansion bus 2 × 25 contacts

Napájení / Power: Externí síťový zdroj VU 0022 / External VU 0022 mains power supply

Rozměry / Dimensions: Přibližně 280 × 210 × 42 mm, kolem 820 g podle historických přehledů / Approximately 280 × 210 × 42 mm, around 820 g in historical reference data

Původní cena / Original price: Francie, dobový údaj z října 1984, zamýšlená prodejní cena 1 590 francouzských franků / France, contemporary October 1984 report, intended retail price 1,590 French francs

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce mám dva samostatné počítače VG5000µ, černý Philips a světlou Radiolu. Můj Philips je funkční a na fotografiích 1 a 3 je v provozu s barevnou hrou. Vyfotografoval jsem jej také vedle Radioly, společně s konektory a detaily skříní.

Philips jsem rozebral, vyčistil a opět sestavil. Jeho základní deska a otevřená skříň jsou na snímcích 11 a 12. Fotografie č. 10 se spodním štítkem patří Radioli, nikoli Philipsu. V galerii jsou také dobové francouzské propagační materiály a schéma VG5000µ.

English / Anglicky:

I have two separate VG5000µ computers, a black Philips and a light coloured Radiola. My Philips is operational and photographs 1 and 3 show it running a colour game. I also photographed it alongside the Radiola, including their connectors and case details.

I dismantled, cleaned and reassembled the Philips. Its motherboard and opened enclosure appear in photographs 11 and 12. Photograph 10, showing an underside identification label, belongs to the Radiola rather than the Philips. The gallery also includes period French advertisements and a VG5000µ circuit diagram.

Zdroje / Sources

https://www.computinghistory.org.uk/det/57878/Philips%20Release%20the%20VG5000

https://www.valoroso.it/file-share/documenti-manuali/Philips-VG-5000-technical-manual.pdf

https://wda-fr.org/forum/viewtopic.php?t=2474&view=unread

https://retronik.silicium.org/DOCUMENTS/Info/Philips/VG5000/Philips%20VG5000%C2%B5%20Manuel%20d%27Utilisation%20%28Philips%201984%29.pdf

https://www.homecomputermuseum.nl/en/collectie/philips/philips-vg5000/

https://www.lemonde.fr/archives/article/1984/10/08/quand-passe-le-reve-du-magnetoscope_3006944_1819218.html

https://manualzilla.com/doc/6386769/document-djvu?page=14

https://www.cpcwiki.eu/index.php/VG_5000

Fotodokumentace / Photo documentation

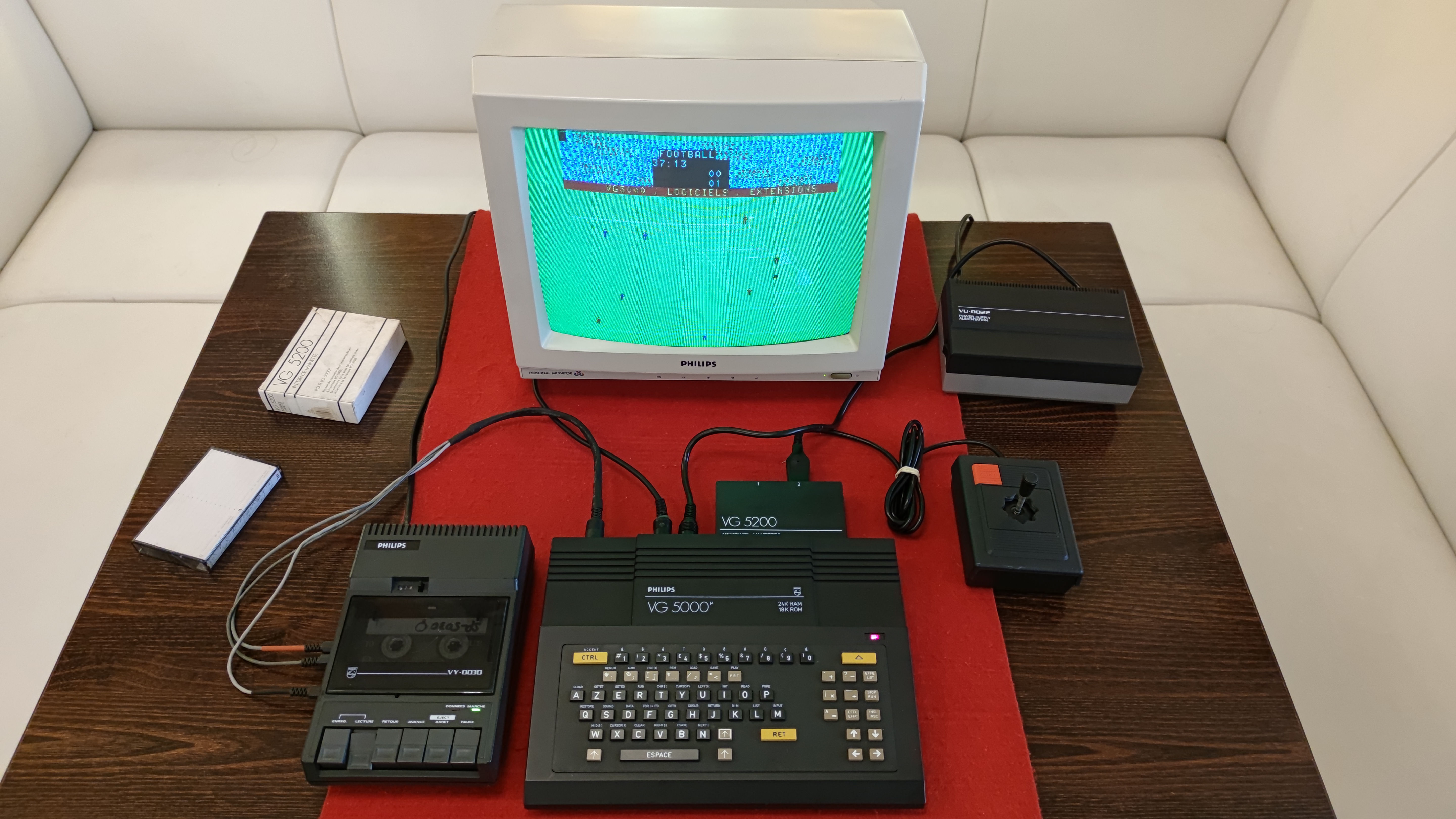

Funkční černý Philips VG5000µ se hrou na monitoru / Working black Philips VG5000µ with game on monitor
Philips VG5000µ s barevnou hrou a magnetofonem / Philips VG5000µ with colour game and cassette recorder
Srovnání Philips VG5000µ a světlé Radioly / Comparison of Philips VG5000µ and light Radiola
Detail překrytých skříní Philips a Radiola VG5000µ / Detail of overlapping Philips and Radiola VG5000µ cases
Spodní kryty Philips a Radiola VG5000µ s manuálem / Bottom covers of Philips and Radiola VG5000µ with manual
Rozebraný Philips VG5000µ s klávesnicí a elektronikou / Dismantled Philips VG5000µ with keyboard and circuit boards
Elektrické schéma počítače Philips VG5000µ / Electronic schematic of Philips VG5000µ
Dobový francouzský katalog Philips VG5000 / Period French Philips VG5000 catalogue
Francouzský návod Philips VG5000µ s konfigurací / French Philips VG5000µ manual showing configuration
Philips VG5000µ, černá skříň a klávesnice AZERTY / Philips VG5000µ, black case and AZERTY keyboard
Philips a Radiola VG5000µ s francouzským manuálem / Philips and Radiola VG5000µ with French manual
Zadní konektory Philips a Radiola VG5000µ / Rear ports of Philips and Radiola VG5000µ
Štítek světlé Radioly ve srovnávací galerii Philips / Label of light Radiola in Philips comparison gallery
Philips VG5000µ, otevřená skříň a základní deska / Philips VG5000µ, open case and motherboard
Francouzský dobový článek Banc d'essai o VG5000 / Period French Banc d'essai article about VG5000
Dobová reklama Philips VG5000 s dvojicí uživatelů / Period Philips VG5000 advertisement with two users
