Pioneer Palcom PX-7

Pioneer Palcom PX-7 (1984), funkční černý počítač MSX1 s oddělenou klávesnicí a vestavěným LaserDisc superimposerem / Pioneer Palcom PX-7 (1984), working black MSX1 computer with separate keyboard and built-in LaserDisc superimposer
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1984

Česky / Czech:

Pioneer Palcom PX-7 uvedla japonská společnost Pioneer v roce 1984 jako výjimečný počítač standardu MSX1. Na první pohled působí jako kvalitní domácí MSX s oddělenou klávesnicí, jeho největší předností však byla spolupráce s videodiskovými přehrávači LaserDisc. Prostřednictvím vestavěného superimposeru dokázal synchronizovat svůj grafický výstup s externím videosignálem a překrýt pohyblivý obraz textem, grafikou či herními objekty. Přehrávač bylo možné programově ovládat, například vyhledávat požadované kapitoly nebo jednotlivé snímky. Šlo o neobvykle pokročilou kombinaci počítače a audiovizuální techniky, která se využívala pro interaktivní videodiskové tituly, prezentace, výuku a tvorbu obrazových efektů. Nešlo ovšem o samostatný digitální střižný systém.

Základem je osmibitový procesor Z80A na frekvenci přibližně 3,58 MHz, 32 KB operační paměti a 16 KB grafické VRAM. Standardní videoobvod Texas Instruments TMS9928ANL nabízí rozlišení až 256 × 192 bodů, paletu 16 barev a až 32 hardwarových spritů, ovšem maximálně čtyři na jednom obrazovém řádku. Pro synchronizaci a směšování obrazu slouží další specializovaná videoelektronika, nikoliv druhý běžný grafický VDP. Zvukový obvod General Instrument AY-3-8910 má tři tónové kanály a generátor šumu. Pioneer nezvykle použil stereofonní zvukovou cestu a oddělené vstupy i výstupy pro míchání zvuku počítače a LaserDiscu.

V ROM jsou MSX BASIC 1.0 a rozšíření Pioneer P-BASIC 1.0, které přidává příkazy pro superimpose, obrazové přechody, stereofonní zvuk a ovládání přehrávače. Dva sloty pro ROM cartridge umožňují provoz běžného softwaru MSX. Konektory zahrnují kazetové rozhraní, tiskárnu Centronics, dva vstupy pro ovladače, kompozitní video, RGB, stereo audio a řídicí rozhraní LaserDisc. Základních 32 KB RAM nestačí pro MSX-DOS, který vyžaduje rozšíření nejméně na 64 KB a disketové rozhraní. Stříbrný PX-7 se v Japonsku prodával od dubna 1984 za 89 800 jenů, černé provedení následovalo v prosinci téhož roku. Existovala i britská varianta s odlišnou videonormou a konektory.

English / Anglicky:

Pioneer introduced the Palcom PX-7 in Japan in 1984 as an unusually sophisticated MSX1 computer. With its separate keyboard, it could function as a conventional home computer, but its defining feature was the ability to control compatible Pioneer LaserDisc players and combine their moving video with computer generated pictures. Its built-in superimposer synchronised the graphics output to the incoming video signal and could overlay text, animation or game elements onto LaserDisc footage. Software could control playback and locate particular frames or chapters. This made the PX-7 well suited to interactive video titles, educational presentations and audiovisual effects, although it was not a standalone digital video editing workstation.

The hardware includes a Z80A clocked at approximately 3.58 MHz, 32 KB of RAM and 16 KB of video RAM. Its Texas Instruments TMS9928ANL video controller provides up to 256 × 192 pixels, 16-colour graphics and 32 hardware sprites, with a maximum of four visible on any scan line. Additional circuitry handles video synchronisation and compositing, rather than a second conventional VDP. Sound is generated by a General Instrument AY-3-8910 with three tone channels and a noise generator. Pioneer provided unusually flexible stereo routing and dedicated connections for mixing computer generated audio with stereo LaserDisc sound.

MSX BASIC 1.0 is supplemented by Pioneer P-BASIC 1.0, adding commands for video overlays, picture transitions, stereo control and LaserDisc operation. Two cartridge slots support ordinary MSX software. Other interfaces include cassette recording, a Centronics printer port, two controller ports, composite and RGB video, stereo audio and LaserDisc system control connections. MSX-DOS requires at least 64 KB RAM and a suitable disk interface, so the original 32 KB configuration cannot run it unaided. The silver PX-7 launched in Japan in April 1984 for 89,800 yen, with a black model following in December. A separate UK edition was also produced with different video and connector arrangements.

Technické údaje / Specifications

Výrobce / Manufacturer: Pioneer Corporation, Japonsko / Pioneer Corporation, Japan

Model: Palcom PX-7

Rok / Year: 1984

Země / Country: Japonsko / Japan

Typ / Type: MSX1 počítač s vestavěným superimposerem a ovládáním LaserDisc / MSX1 computer with built-in video superimposer and LaserDisc control

CPU: Zilog Z80A kompatibilní procesor / Zilog Z80A compatible processor

Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz

RAM: 32 KB operační RAM a 16 KB video RAM. Údaj o dalších 2 KB nebyl ověřen / 32 KB system RAM and 16 KB video RAM. An additional 2 KB has not been substantiated

ROM: 32 KB MSX BIOS a BASIC, 8 KB Pioneer P-BASIC 1.0, rozšíření pro LaserDisc / 32 KB MSX BIOS and BASIC, 8 KB Pioneer P-BASIC 1.0 extension

Operační systém / Operating system: MSX BASIC 1.0 s rozšířením Pioneer P-BASIC 1.0. MSX-DOS pouze po rozšíření na nejméně 64 KB a připojení disketového systému / MSX BASIC 1.0 plus P-BASIC 1.0. MSX-DOS only with 64 KB RAM and compatible floppy interface

Video / Graphics: Texas Instruments TMS9928ANL, 16 KB VRAM, až 256 × 192 bodů, 16 barev, 32 spritů celkem a 4 na jednom řádku. Další obvody pro genlock a míchání externího videa, bez druhého standardního VDP / TMS9928ANL, 256 × 192, 16 colours, 32 sprites, maximum 4 per scan line, separate genlock and video superimposer circuitry

Zvuk / Sound: General Instrument AY-3-8910 PSG, tři tóny a šum, stereo směšování PSG a stereo LaserDisc audio / AY-3-8910 PSG with 3 tone channels and noise, stereo PSG routing and LaserDisc stereo mixing

Média / Storage: 2 MSX cartridge sloty, kazetové rozhraní, externí disketové rozšíření. MSX-DOS až s 64 KB RAM a disketovým řadičem / 2 MSX cartridge slots, cassette port, optional floppy system. MSX-DOS requires 64 KB RAM and disk controller

Rozhraní / Interfaces: 2× cartridge, 2× ovladače, kazetový port, Centronics, kompozitní video vstup a výstup, RGB, analogové stereo audio vstupy a výstupy, řídicí konektory LaserDisc, samostatná klávesnice, RF přes konvertor PX-RF7 / 2 cartridges, 2 controllers, cassette, Centronics, composite I/O, RGB, stereo audio I/O, LaserDisc control, separate keyboard, optional RF converter

Napájení / Power: Původní japonská specifikace AC 100 V, 50/60 Hz, příkon přibližně 28 W. Síťový štítek konkrétního exempláře rozhoduje / Original Japanese version AC 100 V, 50/60 Hz, around 28 W. Check voltage rating on the actual machine

Rozměry / Dimensions: Jednotka 420 × 323,5 × 70 mm, klávesnice 420 × 171 × 47,5 mm, šířka × hloubka × výška. Hmotnost sestavy přibližně 6,6 kg, kompletní japonské balení podle MSX Wiki asi 8,1 kg / Unit 420 × 323.5 × 70 mm, keyboard 420 × 171 × 47.5 mm, width × depth × height. Set about 6.6 kg, full boxed Japanese package about 8.1 kg

Původní cena / Original price: 89 800 JPY, původní japonská cena při uvedení v dubnu 1984 / Original Japanese launch price ¥89,800 in April 1984

Náš exemplář / Our machine

Česky / Czech:

Můj Pioneer Palcom PX-7 je v černém provedení a zachoval se ve výborném stavu. Počítač jsem získal plně funkční, nebylo potřeba nic opravovat ani provádět jakýkoliv zásah do elektroniky. Vzhledem působí téměř jako nový. Je to poctivě zpracovaný stroj s oddělenou klávesnicí, masivní základní jednotkou a nezvykle bohatou sestavou obrazových a zvukových konektorů. Jeho nejzajímavější vlastností je vestavěné míchání obrazu a možnost řídit kompatibilní přehrávač LaserDisc. Propojení s přehrávačem LaserDisc jsem zatím nemohl vyzkoušet, protože takový přehrávač nevlastním.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Pioneer Palcom PX-7 has a black finish and is preserved in excellent condition. It was fully operational when I acquired it, so no repair or electronic intervention was needed. The computer looks almost new. It is a solidly built machine with a separate keyboard, substantial main unit and an unusually extensive selection of audio and video connectors. Its most distinctive capabilities are built-in video compositing and control of a compatible LaserDisc player. I have not been able to test the LaserDisc connection because I do not own a compatible LaserDisc player.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Pioneer_PX-7

https://generation-msx.nl/hardware/pioneer/px-7-palcom/612

https://manualzz.com/doc/19735378/pioneer-px-7-personal-computer-user-manual

https://www.msx.org/forum/msx-talk/hardware/be-or-not-be-there-are-two-vdp-or-only-one-my-palcom

https://direct.msx.org/wiki/Pioneer_PX-7%28UK%29

https://konamiman.github.io/MSX2-Technical-Handbook/md/Chapter3.html

https://www.20thcenturyvideogames.com/index.php?action=vermodelos&sistema=Pioneer-MSX&submenu=&tipo=3&verletra=verfamilias

Fotodokumentace / Photo documentation

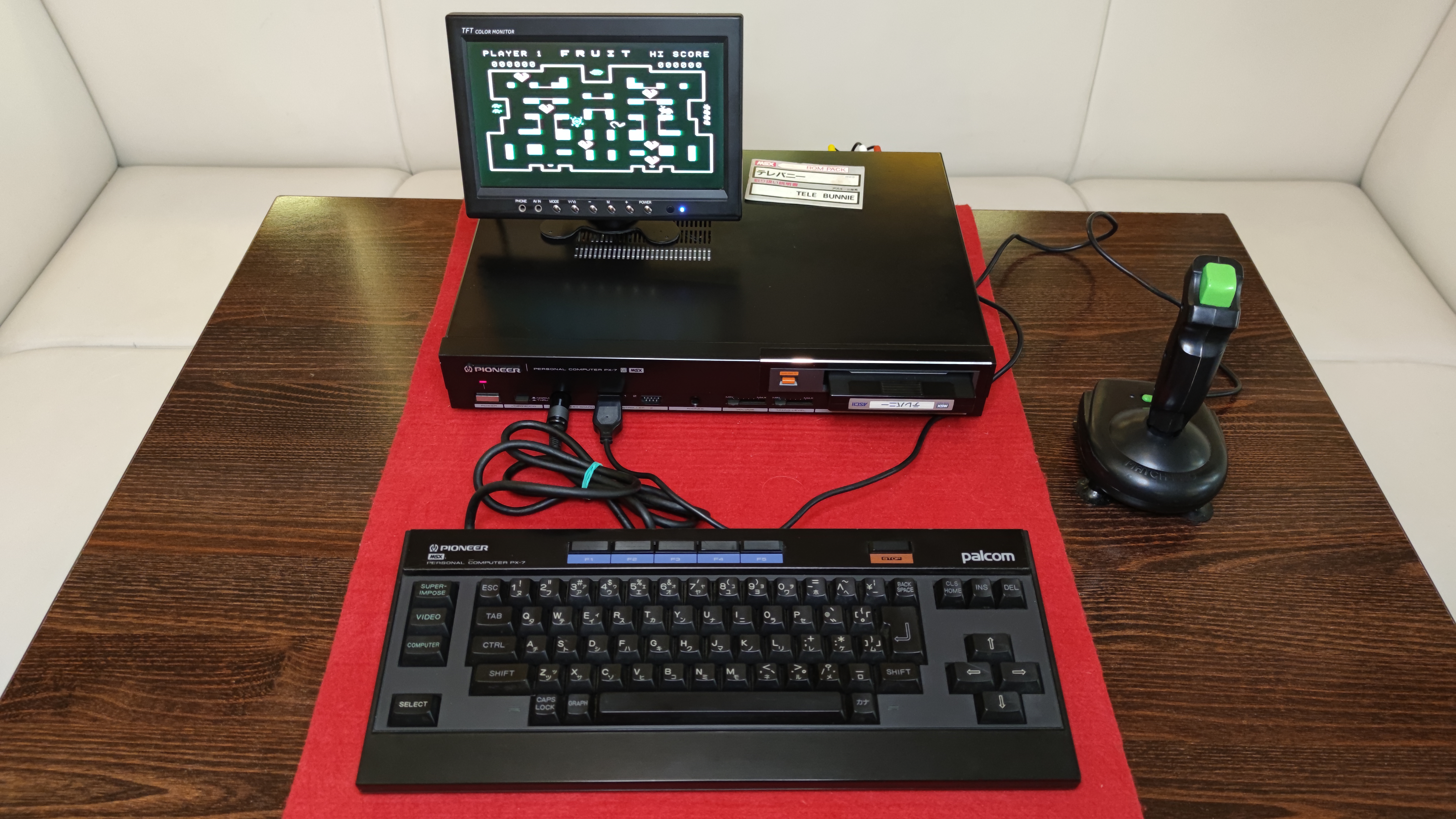

Pioneer Palcom PX-7, japonský domácí počítač s monitorem a herním joystickem / Pioneer Palcom PX-7, Japanese home computer with monitor and game joystick
