Plantron PT-80 jr

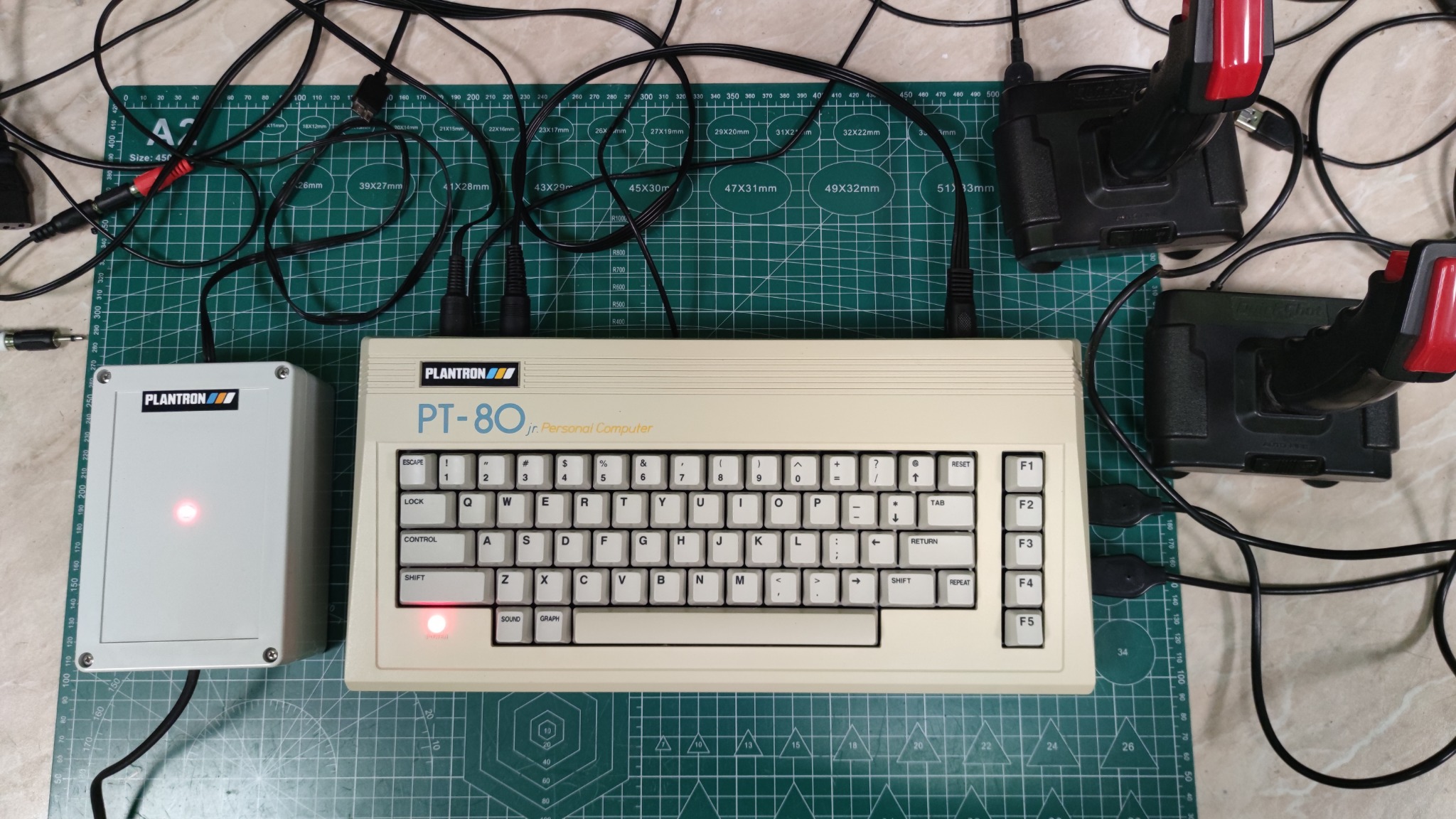

Plantron PT-80 jr, Hongkong 1984, originální funkční osmibitový počítač Rev B, základní deska, EPROM, klávesnice a dobová reklama CHIP / Surviving Plantron PT-80 jr, Hong Kong 1984, working Rev B computer, motherboard, EPROMs, keyboard and period CHIP advertisement
←
→
Youtube video →
Více Info / More Info →

Země / Country:

Hongkong/Západní Německo / Hong Kong/West Germany

Rok / Year:

1984

Česky / Czech:

Plantron PT-80 jr je osmibitový osobní počítač hongkongské společnosti Plantron Computer Ltd. z roku 1984, nabízený také na západoněmeckém trhu. Přestože historické databáze evidují modely PT-30 a PT-80, samostatné provedení PT-80 jr v jejich původních přehledech chybí. Jeho existenci dnes dokládá dochovaný funkční počítač s označením PT-80 jr na skříni a štítku a s původní základní deskou nesoucí nápis PT-80jr., PLANTRON COMPUTER LTD., HONG KONG, 1984, REV B. Dobová černobílá reklama z německého časopisu CHIP z roku 1984 potvrzuje tehdejší nabídku značky Plantron, nikoli však konstrukční shodu reklamního PT-80 s variantou jr. Počet vyrobených kusů neznáme. Podle dosavadního pátrání jde pravděpodobně o jediný veřejně známý a podrobně zdokumentovaný dochovaný exemplář PT-80 jr, nikoli o prokázaně poslední kus na světě.

Procesorem je NEC D780C-1 kompatibilní se Z80. Při měření frekvence multimetrem v režimu Hz jsme na tomto exempláři naměřili přibližně 3,51 MHz, což je blízko údaji 3,5 MHz v dobové reklamě modelu PT-80. Grafiku obstarává Texas Instruments TMS9929A s oddělenou 16KB videopamětí, zvuk generuje SN76489 se třemi tónovými kanály a šumem. Úvodní obrazovka potvrzuje 32 KB systémové RAM a 16 KB VRAM. Grafický hardware podporuje rozlišení 256 × 192 bodů, 16 barev a sprity. Neobvyklá klávesnice umožňuje ve spojení s CONTROL vyvolávat celé příkazy BASICu, například AUTO, GOTO, GOSUB, PRINT, LOAD nebo SAVE. V ROM jsou také grafické příkazy PLOT, LINE, CIRCLE, PENCOLOR a FILL.

Původní firmware PLANTRON BASIC V1.1 (C) 1984 je uložen ve třech EPROM 2764, dohromady 24 KB. Po zapnutí počítač nejprve zkouší zavést systém z diskety a teprve při neúspěchu přechází do BASICu. Rozbor ROM odhalil komunikaci s porty 88h až 8Bh a 90h, načítání dat do paměti přibližně od 4200h a kontrolu signatury SYS. Tím je doložen zamýšlený diskový start, který odpovídá dobové reklamě na podporu CP/M. Samotný CP/M ale v ROM není a původní systémovou disketu ani funkční boot CP/M se zatím nepodařilo ověřit.

Důležité je i skutečné zapojení 20pinového konektoru DISK DRIVE. Měřením a sledováním spojů bylo zjištěno, že nevede přímo k disketové mechanice. Vyvádí datovou sběrnici D0 až D7, adresové signály A0 a A1, /RESET, /IORD, /IOWR, výběry pro porty 88h až 8Fh a 90h až 97h a země. Není na něm napájení. Jde tedy o rozhraní pro externí, samostatně napájený řadič. Čtveřice registrů na portech 88h až 8Bh a příkazy nalezené ve firmware silně odpovídají řadičům rodiny WD1793. Konkrétní původní řadič však zatím nalezen nebyl a jeho osazení považujeme za pracovní hypotézu. Další zajímavou součástkou je obvod PT59, který se při rozboru firmware ukázal jako programově 8255-kompatibilní paralelní rozhraní PPI. ROM používá porty C0h až C2h a řídicí registr C3h s inicializační hodnotou 8Ah. Přesný původ součástky a její přímá hardwarová zaměnitelnost se standardní 8255 zatím nejsou doložené.

Protože se dosud nepodařilo najít žádný ověřeně zachovaný původní program pro PT-80 jr, vznikl na základě zachráněných EPROM vlastní emulátor tohoto modelu. Spouští originální ROM, zobrazí PLANTRON BASIC V1.1 a emuluje části paměťového mapování, videoobvod i klávesnici. Software jsme pak začali převádět z Tatung Einstein TC-01. Einstein má rovněž Z80 a příbuzný videoobvod TMS9129 se samostatnou VRAM, takže se mohou využít podobné grafické principy. Nejde však o přímou kompatibilitu. Musely se upravit porty grafiky, práce s pamětí, klávesnice a joystick a převést zvuk z AY-3-8910 na SN76489. Všechny tři převody, NVADERS, Manic Miner i Lazy Jones, jsou dokončené a fungují na skutečném PT-80 jr. U Manic Minera i Lazy Jonese je zprovozněný rovněž zvuk a joystick.

English / Anglicky:

The Plantron PT-80 jr is an eight-bit personal computer from Hong Kong company Plantron Computer Ltd., dating from 1984 and also marketed in West Germany. Historical computer databases list the PT-30 and PT-80, yet the separate PT-80 jr variant is absent from their original model lists. Its existence is now established by a surviving working machine marked PT-80 jr on the case and identification label and by its original motherboard marked PT-80jr., PLANTRON COMPUTER LTD., HONG KONG, 1984, REV B. A contemporary black-and-white advertisement in the 1984 German magazine CHIP documents Plantron's presence in that market, but does not establish that the advertised PT-80 was identical to the jr version. Production figures are unknown. Based on research to date, this may be the only publicly known and comprehensively documented surviving PT-80 jr, although that does not prove no other example exists.

The CPU is an NEC D780C-1 compatible with the Z80. A multimeter in frequency (Hz) mode indicated approximately 3.51 MHz on this machine, close to the 3.5 MHz quoted for the PT-80 in period advertising. Graphics come from a Texas Instruments TMS9929A with a separate 16 KB of video RAM, while an SN76489 provides three tone channels and noise. The startup screen confirms 32 KB of system RAM and 16 KB of VRAM. The graphics hardware supports 256 × 192 pixels, 16 colours and sprites. The distinctive keyboard can enter complete BASIC commands such as AUTO, GOTO, GOSUB, PRINT, LOAD and SAVE in combination with CONTROL. The ROM also includes graphics commands including PLOT, LINE, CIRCLE, PENCOLOR and FILL.

The original PLANTRON BASIC V1.1 (C) 1984 firmware is stored in three 2764 EPROMs, totalling 24 KB. At power-on, the computer first attempts to boot from floppy disk and falls back to BASIC if unsuccessful. ROM analysis identified access to ports 88h through 8Bh and 90h, data loading to RAM around address 4200h, and a check for the SYS signature. This documents an intended disk boot mechanism, consistent with period advertising that mentioned CP/M support. CP/M itself is not in ROM, and neither the original system floppy nor a successful CP/M boot has yet been verified.

The actual function of the 20-pin DISK DRIVE connector is particularly important. Continuity measurements and PCB tracing show that it does not connect directly to a floppy drive. Instead, it carries data lines D0 through D7, address lines A0 and A1, /RESET, /IORD, /IOWR, chip selects for ports 88h through 8Fh and 90h through 97h, and ground. It carries no power. It is thus an interface for an external, separately powered disk controller. The four registers at ports 88h through 8Bh and the commands found in firmware strongly resemble controllers of the WD1793 family. However, no original controller has been found, and its precise design remains a working hypothesis. Another unusual component is the PT59, which firmware analysis identified as a software-compatible 8255 programmable peripheral interface (PPI). The ROM uses ports C0h to C2h and the C3h control register with initialization value 8Ah. The chip's exact origin and direct physical interchangeability with a standard 8255 have not been established.

With no verified original PT-80 jr software yet recovered, a dedicated emulator was developed using dumps of the preserved EPROMs. It runs the authentic ROM, enters PLANTRON BASIC V1.1 and emulates essential memory mapping, video and keyboard functions. Software was then adapted from the Tatung Einstein TC-01. That computer also uses a Z80 and a related TMS9129 video controller with separate VRAM, making its graphics a reasonable starting point. However, the machines are not directly compatible. Video ports, memory handling, keyboard and joystick input, and the sound routines had to be changed from the Einstein's AY-3-8910 to the Plantron's SN76489. All three conversions, NVADERS, Manic Miner and Lazy Jones, are finished and run on the actual PT-80 jr. Manic Miner and Lazy Jones also have working sound and joystick controls.

Technické údaje / Specifications

Výrobce / Manufacturer: Plantron Computer Ltd., Hongkong (PCB marked 1984, Rev B). West German distribution by Plantron Computer Vertriebsgesellschaft mbH. / Plantron Computer Ltd., Hong Kong (PCB marked 1984, Rev B). West German distribution by Plantron Computer Vertriebsgesellschaft mbH.

Model: PT-80 jr

Rok / Year: 1984

Země / Country: Hongkong/Západní Německo / Hong Kong/West Germany

Typ / Type: Osmibitový osobní počítač Plantron PT-80 jr, Hongkong 1984, dochovaný a funkčně dokumentovaný exemplář / Eight-bit Plantron PT-80 jr personal computer, Hong Kong 1984, surviving and functionally documented example

CPU: NEC D780C-1, Zilog Z80 kompatibilní, confirmed on the original motherboard / NEC D780C-1, Zilog Z80 compatible, confirmed on the original motherboard

Takt CPU / CPU clock: Přibližně 3,51 MHz, naměřeno na sbírkovém exempláři multimetrem v režimu Hz. Dobová reklama modelu PT-80 uvádí 3,5 MHz / Approximately 3.51 MHz, measured on this museum example with a multimeter in frequency (Hz) mode. A period advertisement for the PT-80 quotes 3.5 MHz

RAM: 32 KB systémové RAM a 16 KB VRAM, celkem 48 KB, potvrzeno původní úvodní obrazovkou / 32 KB system RAM plus 16 KB video RAM (VRAM), 48 KB total, confirmed by the original startup screen

ROM: Tři EPROM 2764 po 8 KB, celkem 24 KB, mapované na adresách A000h až FFFFh. PLANTRON BASIC V1.1 z roku 1984. Všechny tři EPROM byly načteny a archivovány. / 3 × 2764 EPROM, 8 KB each, 24 KB total, mapped from A000h to FFFFh. PLANTRON BASIC V1.1 (1984). All three EPROMs have been dumped.

Operační systém / Operating system: PLANTRON BASIC V1.1 ve třech EPROM 2764, po pokusu o zavedení systému z externího diskového řadiče. Zamýšlený start CP/M doložen ROM, původní disketa a funkční CP/M zatím neověřeny / PLANTRON BASIC V1.1 in three 2764 EPROMs, following an attempted boot from an external disk controller. Intended CP/M boot identified in ROM, original system disk and working CP/M not yet verified

Video / Graphics: Texas Instruments TMS9929A se 16 KB VRAM. Hardware podporuje grafiku 256 × 192, 16 barev a až 32 spritů. Využití všech režimů původním softwarem není potvrzeno. / Texas Instruments TMS9929A with 16 KB VRAM. Hardware supports 256 × 192 graphics, 16 colours and up to 32 sprites. Use of all modes by original software is not yet confirmed.

Zvuk / Sound: Texas Instruments SN76489, tři tónové kanály a jeden šumový generátor. Zvuk byl také testován během převodu her. / Texas Instruments SN76489, three tone channels and one noise generator. Sound output was also tested during game conversion.

Média / Storage: Kazeta, ROM cartridge a možnost externího disketového systému přes 20pinovou I/O sběrnici. Pro mechaniku je potřebný samostatný napájený řadič, jeho původní provedení není dochované. ROM hledá systémovou signaturu SYS, skutečné zavedení CP/M neověřeno / Cassette, ROM cartridges and optional external floppy subsystem through a 20-pin I/O bus. A separate powered disk controller is required and its original design has not been recovered. ROM looks for a SYS boot signature, actual CP/M boot unverified

Rozhraní / Interfaces: MONITOR, TV, CASSETTE, CARTRIDGE, EXPANSION PORT, PRINTER a 20pinový DISK DRIVE. Poslední je externí CPU/I/O sběrnice: D0–D7, A0–A1, /RESET, /IORD, /IOWR, /CS pro 88h–8Fh a 90h–97h, GND, bez napájení. Nejde o přímý konektor mechaniky / MONITOR, TV, CASSETTE, CARTRIDGE, EXPANSION PORT, PRINTER and 20-pin DISK DRIVE. The latter is an external CPU/I/O bus: D0–D7, A0–A1, /RESET, /IORD, /IOWR, /CS for 88h–8Fh and 90h–97h, ground, no power. Not a direct floppy-drive connector

Napájení / Power: Originální zdroj chyběl, proto jsem po ověření napájecích větví vyrobil náhradní napájecí zdroj / The original power supply was missing, so I built a replacement after verifying the power connections

Rozměry / Dimensions: 370 × 180 × 60 mm, změřeno přímo na sbírkovém exempláři RetroComputer.cz (šířka × hloubka × výška) / 370 × 180 × 60 mm (measured directly on the RetroComputer.cz collection specimen, W × D × H)

Původní cena / Original price: Původní maloobchodní cena z roku 1984 není doložena / Original 1984 retail price has not been documented

Náš exemplář / Our machine

Česky / Czech:

Na eBay se v roce 2026 objevil neodzkoušený Plantron z Rumunska, bez zdroje, kabelů, manuálu, disket i softwaru. Nabídl jsem 250 USD, prodejce chtěl 350, já zvýšil nabídku na 280 a nakonec jsme se dohodli na 330 dolarech. Koupil jsem jej prakticky naslepo. Skříň byla velmi pěkně zachovaná, ale zda elektronika vůbec funguje, jsem netušil.

Nejprve jsem proměřil napájecí větve a bezpečně vyzkoušel počítač s laboratorním zdrojem s omezením proudu. Potom jsem si vyrobil náhradní napájecí zdroj. Plantron ožil a na obrazovce se objevil PLANTRON BASIC V1.1 (C) 1984 s hlášením 32 KB systémové RAM a 16 KB videopaměti. Takt procesoru jsem přímo měřil multimetrem v režimu Hz, přístroj ukázal přibližně 3,51 MHz.

Při rozebrání jsem na původní desce objevil označení PT-80jr., PLANTRON COMPUTER LTD., HONG KONG, 1984, REV B. Zatímco historické databáze uvádějí modely PT-30 a PT-80, pro variantu jr se mi nepodařilo dohledat jiný veřejně zdokumentovaný dochovaný exemplář. Může tedy jít o jediný dosud veřejně známý a technicky prozkoumaný PT-80 jr, nikoliv nutně o jediný kus na světě. Kvůli jediné černobílé reklamě Plantron jsem si sehnal originální německý časopis CHIP z roku 1984, který váží téměř 800 gramů. Jeho obálka i reklama jsou na prvních fotografiích. Reklama dokládá existenci značky na tehdejším trhu, zatímco konkrétní model jr potvrzuje až můj počítač a jeho deska.

Přečetl jsem všechny tři původní EPROM 2764 a archivoval tak kompletních 24 KB firmwaru. Z jeho rozboru jsme zjistili, že po zapnutí počítač nejprve zkouší zavést systém z diskety a při neúspěchu přejde do BASICu. Objevili jsme také grafické příkazy PLOT, LINE, CIRCLE, PENCOLOR a FILL i zvláštní způsob zadávání celých příkazů pomocí klávesy CONTROL.

ROM dumpy jsem poskytl ChatGPT od OpenAI. Společně jsme vytvořili emulátor a připravili převody her. ChatGPT mi pomáhal s disassemblováním ROM, úpravami assembleru Z80, programováním a laděním. Výsledky jsem průběžně testoval na skutečném Plantronu. Emulátor skutečně spouští původní firmware, není to jen napodobenina obrazovky. Postupně jsme zprovoznili paměťové mapování, obraz TMS9929A, klávesnici a opravovali instrukce s registry IX/IY a prefixy DDCB/FDCB. Když emulovaný Plantron na PRINT 2+2 odpověděl 4, byl to první malý úspěch. Později už v emulátoru běžely i hry, které jsme mohli předem ladit bez rizika pro skutečný stroj.

Protože se pro PT-80 jr zatím nepodařilo nalézt žádnou ověřenou původní hru, vybrali jsme pro převody Tatung Einstein TC-01. Rozhodla podobná architektura: procesor Z80, příbuzné videoobvody TI TMS9129 a TMS9929A a samostatná 16KB VRAM. Grafiku a části herního kódu tak bylo možné přizpůsobit bez přepisování všeho od začátku. Přímá kompatibilita ale neexistuje. Museli jsme změnit videoporty z 08h/09h na A8h/A9h, řešit paměť, ovládání i převod zvuku z AY-3-8910 na SN76489.

Výsledkem jsou tři dokončené hry, NVADERS, Manic Miner a Lazy Jones, které jsme všechny spustili na skutečném Plantronu. U NVADERS jsme ověřili pohyb i střelbu. Manic Miner vyžadoval náročnější přesuny strojového kódu v paměti, ale nakonec funguje obrazovka Central Cavern, pohyb Willyho, skoky, kolize, joystick, úvodní melodie i zvuky. Do upravené verze jsme vložili označení Pavel Jambor / RetroComputer.cz. Lazy Jones jsme rovněž dokončili se zvukem a ovládáním joystickem. Nejde o původní hry pro Plantron z roku 1984, ale o naše úspěšné převody z Einsteinu.

Další velká záhada zůstává kolem systému CP/M. V ROM jsme našli rutinu používající porty 88h až 8Bh a 90h, načítání dat kolem adresy 4200h a kontrolu signatury SYS. Proměřením 20pinového konektoru DISK DRIVE jsme zjistili, že nejde o přímé připojení mechaniky, ale o externí datovou a I/O sběrnici s D0–D7, A0–A1, /RESET, /IORD, /IOWR a dvěma oblastmi /CS. Konektor neposkytuje napájení. Původní diskový systém tedy vyžadoval samostatně napájený řadič. Podle příkazů v ROM je silným kandidátem rodina WD1793, například kompatibilní MB8877A s virtuální mechanikou Gotek nebo HxC. Původní řadič ani systémová disketa se zatím nenašly a CP/M jsme dosud nespustili.

Při analýze jsme objasnili také záhadný obvod PT59. Firmware s ním pracuje jako s programovatelným paralelním rozhraním 8255, používá porty C0h, C1h, C2h a řídicí registr C3h, do kterého zapisuje inicializační hodnotu 8Ah. Jde tedy o funkčně a programově 8255-kompatibilní PPI pod označením PT59, nikoliv jen o obvod, který se mu náhodou podobá. Jeho přesný původ a možnost přímé hardwarové záměny zatím doložené nejsou. Z neznámého a neodzkoušeného počítače jsme tak postupně získali funkční exponát, zachráněný firmware, vlastní emulátor, tři hotové hry a podstatnou část zmapovaného hardwaru.

English / Anglicky:

An untested Plantron appeared on eBay in 2026 from a seller in Romania, with no power supply, cables, manual, disks or software. I offered US $250, the seller wanted $350, and after another offer of $280 we eventually settled on $330. I was buying it almost blind. Its case was in remarkably good condition, but I had no idea whether the electronics worked.

I first checked the power connections and carried out careful tests with a current-limited bench supply. I then built a replacement power supply. The Plantron came to life, displaying PLANTRON BASIC V1.1 (C) 1984 and reporting 32 KB of system RAM and 16 KB of video RAM. I also measured the CPU clock directly with a multimeter in frequency mode, which indicated approximately 3.51 MHz.

Inside the machine I found the original motherboard marked PT-80jr., PLANTRON COMPUTER LTD., HONG KONG, 1984, REV B. Historical databases list the PT-30 and PT-80, but I have not located another publicly documented surviving example of the jr version. This may therefore be the only publicly known and technically investigated PT-80 jr, although another example could still exist. I also bought an original 1984 issue of the German magazine CHIP, weighing almost 800 grams, solely for its black-and-white Plantron advertisement. The gallery begins with photographs of the cover and advertisement. The advert documents the brand in its period market, while the physical computer and motherboard establish the distinct jr variant.

I read all three original 2764 EPROMs and archived the full 24 KB of firmware. Analysis revealed that the computer tries to load a system from disk at startup and falls back to BASIC if the attempt fails. We also identified graphics commands including PLOT, LINE, CIRCLE, PENCOLOR and FILL, as well as the unusual keyboard shortcut system that enters whole commands using CONTROL.

I shared the ROM dumps with ChatGPT by OpenAI. Together, we developed an emulator and prepared game conversions. ChatGPT helped me with ROM disassembly, Z80 assembly modifications, programming and debugging. I tested the results on the actual Plantron. The emulator actually runs the original firmware rather than merely imitating its screen. We progressively implemented memory mapping, TMS9929A video and the keyboard, and corrected instructions involving IX/IY registers and DDCB/FDCB prefixes. When the emulated Plantron replied 4 to PRINT 2+2, it was our first small success. Later, we were able to debug games in the emulator before risking a run on the surviving machine.

With no verified original PT-80 jr game recovered so far, we chose the Tatung Einstein TC-01 as the source for conversions. The reason was technical: both machines use a Z80 and related TI TMS9129 and TMS9929A video processors with separate 16 KB video RAM. That allowed us to adapt graphical routines and parts of the game code without recreating everything from scratch. The computers are not directly compatible, however. We had to remap video ports 08h/09h to A8h/A9h, handle differences in memory and input, and translate AY-3-8910 audio routines to the Plantron's SN76489.

The result is three completed games, NVADERS, Manic Miner and Lazy Jones, all running on the actual Plantron. NVADERS has working movement and firing. Manic Miner required more extensive relocation of machine code in memory, but ultimately runs with the Central Cavern level, Willy's movement and jumping, collisions, joystick input, introductory music and sound effects. We also added the identification Pavel Jambor / RetroComputer.cz to this version. Lazy Jones was likewise completed with sound and joystick controls. These are our adaptations of Einstein games, not authentic Plantron titles from 1984.

The other major mystery is CP/M. In the ROM, we identified a boot routine accessing ports 88h through 8Bh and 90h, loading data near address 4200h and checking for the SYS signature. Tracing the 20-pin DISK DRIVE connector established that it is not a direct floppy-drive connection but an external data and I/O bus carrying D0–D7, A0–A1, /RESET, /IORD, /IOWR and two chip-select regions. It supplies no power, so the original disk system needed a separately powered controller. Firmware commands make a WD1793-family controller a strong candidate, possibly allowing a compatible MB8877A with a Gotek or HxC drive emulator. Neither the original controller nor a system disk has yet been recovered, and CP/M has not been booted.

We also investigated the mysterious PT59 chip. The firmware treats it as an 8255 programmable peripheral interface, using ports C0h, C1h and C2h plus the C3h control register, to which it writes the initialization value 8Ah. The PT59 is therefore functionally and software compatible with an 8255 PPI, rather than simply bearing a superficial resemblance to one. Its precise origin and whether it can be physically substituted for a standard 8255 have not been established. A mysterious untested machine has gradually become a working exhibit with preserved firmware, our own emulator, three completed games and much of its hardware documented.
