Poisk-01 (Поиск-01)

Poisk-1 (Поиск-1), sovětský šestnáctibitový počítač z Kyjeva, PC XT kompatibilní model s XT-IDE a modernizovaným zdrojem v původním obalu / Soviet Poisk-1 XT compatible computer
←
→
Youtube video →

Země / Country:

Ukrajinská SSR, SSSR / Ukrainian SSR, Soviet Union

Rok / Year:

1989

Česky / Czech:

Na konci osmdesátých let nebylo v Sovětském svazu nic samozřejmého vlastnit počítač kompatibilní s IBM PC. Západní technika byla drahá a obtížně dostupná, zatímco domácí průmysl vyvíjel řadu vlastních osmibitových systémů a školních počítačů. Jedním z neobvyklých pokusů nabídnout lidem dostupnější vstup do světa programů pro DOS se stal Poisk, rusky Поиск, česky Hledání nebo Vyhledávání. Tento šestnáctibitový osobní počítač vznikl v Kyjevě, tehdy v Ukrajinské sovětské socialistické republice, v podniku NPO Elektronmaš. Zpravidla se označuje Poisk-1 a na první pohled jej poznáme podle kompaktního těla s klávesnicí a nezvyklých pozic pro zásuvné rozšiřující moduly.

Vývoj začal přibližně roku 1987. Podle historických materiálů samotného Elektronmaše bylo dokončení projektu Poisk-1 zaznamenáno roku 1988. V mnoha katalozích se uvádí rok uvedení 1989, ovšem přesné hranice mezi prototypy, prvními revizemi a zahájením prodeje se ve zdrojích liší. Specializované počítačové muzeum uvádí první doložený maloobchodní prodej deseti kusů v kyjevském obchodě Elektron v červnu 1990 a rozsáhlejší sériovou výrobu od roku 1991. Proto je rozumné chápat letopočet 1989 jako tradičně uváděný rok vzniku obchodního modelu, nikoli jako jistý začátek masového prodeje. Na konstrukci se podílel Jurij Vasiljevič Roll, který později o Poisku poskytl také rozhovor.

Základem je sovětský mikroprocesor КМ1810ВМ88, přepisovaný KM1810VM88, funkčně příbuzný Intelu 8088. Procesor pracuje na 5 MHz, tedy o něco rychlejším nominálním taktu než původní IBM PC/XT s 4,77 MHz. Jeho interní architektura je šestnáctibitová, ale vnější datová sběrnice má osm bitů. Poisk proto patří do stejné procesorové třídy jako první počítače IBM PC. To ale neznamená totožnou rychlost ani stoprocentní hardwarovou kompatibilitu. Inženýři se snažili snižovat cenu a počet integrovaných obvodů, takže část funkcí, které na západním PC řešily samostatné řadiče, svěřili hlavnímu procesoru.

Právě grafika ukazuje tuto filozofii nejlépe. Poisk nabízí režimy podobné adaptéru CGA, zejména 320 × 200 bodů ve čtyřech barvách a 640 × 200 bodů ve dvou barvách. Ve skutečnosti však nemá standardní samostatný videoadaptér IBM CGA s řadičem Motorola 6845. Obsluhu jeho řídicích registrů a některých textových funkcí obstarává procesor pomocí nemaskovatelného přerušení NMI. Video navíc využívá část společné RAM. Výsledkem je zařízení, které pro řadu programů vypadá dostatečně podobně jako PC, ale některé programy pracující přímo s obrazovým hardwarem se mohou chovat odlišně. Proto Poisk navzdory procesoru s taktem 5 MHz často dosahuje nižšího praktického výkonu než klasické XT. Zvuk odpovídá jednoduchému reproduktoru třídy PC speaker.

Různé revize Poisku-1 se lišily zejména pamětí a výbavou. Základní provedení často nabízelo 128 kB RAM, zatímco varianty 1.04 a 1.06 mohly být osazeny 512 kB. Přibližně 32 kB hlavní paměti přitom využíval videosystém, takže samotným programům zbývalo méně. Pomocí přídavných modulů šlo operační paměť zvýšit zhruba na 640 kB, podle konkrétní konfigurace a použitého softwaru někdy i více. Systémový firmware tvořila podle revize přibližně osmi- nebo šestnáctikilobajtová ROM. Je také podstatné odlišovat základní kapacitu původního modelu od skutečné paměti konkrétního počítače po rozšíření.

Na rozdíl od běžného PC/XT neměl Poisk od počátku plnohodnotnou nabídku standardních konektorů. V základním provedení mohl spolupracovat s televizorem a kazetovým magnetofonem. Sériové a paralelní porty pro myš, tiskárnu nebo další zařízení, diskový řadič i rozšíření paměti se přidávaly prostřednictvím samostatných zásuvných modulů. Nad klávesnicí byly pro ně vyhrazeny čtyři pozice. Tyto konektory sice vycházely z osmibitové PC sběrnice, jejich zapojení ale nebylo přímo shodné s klasickým ISA slotem. Uživatel si tak musel pořídit odpovídající příslušenství pro samotný Poisk, což bylo současně omezení i zajímavost jeho stavebnicové koncepce.

Diskové jednotky se připojovaly přes příslušné řadičové moduly a bylo možné použít také pevné disky. Právě disketové či pevné úložiště umožnilo spouštět známé programy pod DOSem. Poisk zůstával především softwarově kompatibilním příbuzným IBM PC/XT, ne jeho doslovnou kopií. Některé hry, správce souborů či programy citlivé na podobu BIOSu nebo grafického adaptéru mohly vyžadovat pozdější firmware, úpravy nebo se vůbec nespustily. To dobře vystihuje tehdejší snahu vyrobit co nejlevnější použitelný osobní počítač i za cenu odlišného hardwaru.

V dobových zmínkách se cena základní sestavy pohybuje okolo 1050 sovětských rublů. Samotná cena ale byla jen začátkem, protože disketový řadič, další operační paměť nebo porty znamenaly nové výdaje. Poisk se uplatňoval ve školách a po uvolnění trhu také u domácích uživatelů, kteří chtěli pracovat s programy známými z IBM PC. Dnes je pro sběratele zajímavý nejen svou sovětskou konstrukcí, ale i možností spojit původní techniku s novými rozšiřujícími moduly. Moderní XT-IDE s CompactFlash kartou dovede nahradit starý pevný disk bez potřeby shánět původní mechaniku a její komplikovaný řadič. A právě takové úpravy mohou udržet kdysi obtížně dostupný Poisk v praktickém provozu i po mnoha desetiletích.

English / Anglicky:

At the end of the 1980s, owning an IBM PC-compatible computer was far from ordinary in the Soviet Union. Imported Western systems were expensive and difficult to obtain, while the domestic electronics industry developed many incompatible eight-bit and educational machines. One unusual attempt to give ordinary users affordable access to DOS software was the Poisk, Russian Поиск, meaning Search. This sixteen-bit personal computer was developed in Kyiv, then part of the Ukrainian Soviet Socialist Republic, by the NPO Electronmash organisation. Usually known as the Poisk-1, it is recognisable by its compact keyboard-integrated case and its unusual arrangement of plug-in expansion modules.

Development began around 1987. Electronmash's own historical records date the completion of the Poisk-1 project to 1988. Many computer catalogues give 1989 as the year of introduction, although sources disagree about the distinction between prototypes, early hardware revisions and the start of retail sales. A specialist computer museum records the first documented retail sale of ten machines in Kyiv's Elektron shop in June 1990, with larger-scale production beginning around 1991. Consequently, 1989 is best treated as the commonly cited introduction year rather than an unambiguous start date for mass retail availability. One of the engineers associated with the design was Yuri Vasilyevich Roll, who later gave an interview about the machine.

At its heart is the Soviet КМ1810ВМ88, transliterated KM1810VM88, a processor functionally compatible with Intel's 8088. It operates at 5 MHz, a slightly higher nominal clock than the 4.77 MHz of the original IBM PC/XT. The processor has a sixteen-bit internal architecture but an eight-bit external data bus. Thus the Poisk belongs to the same broad processing generation as early IBM PCs. Nevertheless, the similar processor does not guarantee equal speed or complete hardware compatibility. The designers tried to minimise costs and the number of chips, assigning certain tasks to the main CPU that would normally have been performed by separate controllers in a Western IBM-compatible system.

The video architecture illustrates this philosophy particularly well. The Poisk supports CGA-like modes, including 320 × 200 pixels in four colours and 640 × 200 in two colours. However, it does not use a standard IBM CGA video board with a Motorola 6845 display controller. Instead, accesses to certain simulated video registers, as well as some text functions, are handled by the CPU through a non-maskable interrupt or NMI. Video memory is also shared with the system RAM. This makes the machine compatible enough for many programs but potentially troublesome for software that accesses IBM graphics hardware directly. It also explains why, despite its nominal 5 MHz CPU clock, the Poisk could be slower in practice than a conventional XT. Sound was provided by a simple PC speaker-type output.

Poisk-1 revisions differed in their available memory and optional hardware. Many basic configurations contained 128 KB of RAM, while versions designated 1.04 and 1.06 could provide 512 KB. Approximately 32 KB of main memory was reserved for video operations, reducing the amount available for ordinary programs. Additional expansion modules could bring installed memory to approximately 640 KB and, depending on configuration and software, sometimes beyond that. System firmware resided in approximately 8 KB or 16 KB of ROM, depending on the revision. It is important to distinguish the memory capacity of an original base model from that of an individual computer fitted with later upgrades.

Unlike a conventional PC/XT, the basic Poisk did not arrive with a full set of standard expansion interfaces. A television and cassette recorder could be connected directly. Serial and parallel interfaces for printers, mice and other devices, floppy disk controllers and additional memory were provided through separate plug-in modules. Four positions above the keyboard were allocated to such equipment. Although the expansion bus was derived from the eight-bit PC bus, its connector wiring was not directly compatible with standard ISA slots. Owners therefore needed specific Poisk expansion units, making the machine both modular and rather dependent on its own peripheral ecosystem.

Floppy drives were available through controller modules, and hard disk storage could be added as well. Such disk-based storage made it practical to run more familiar DOS applications. Yet the Poisk remained a partly software-compatible relative of the IBM PC/XT rather than an exact duplicate. Some games, file managers and applications sensitive to particular BIOS or graphics hardware behaviour needed later firmware, modification or would simply fail. This was the trade-off behind a design intended to make PC-style computing more affordable by implementing parts of the system differently.

Period accounts put the price of a basic configuration at around 1,050 Soviet roubles. But that was only a starting point, since disk controllers, more memory and additional ports all cost extra. The Poisk was used in education and eventually by home users looking to run software associated with IBM-compatible computers. Today it is fascinating both as a product of Soviet electronics engineering and as a machine that can benefit from modern storage expansion. An XT-IDE adapter carrying a CompactFlash card can take the place of an ageing hard disk, eliminating the need to find a suitable original drive and controller. Such adaptations make it possible to keep this unusual computer usable many decades after its introduction.

Technické údaje / Specifications

Výrobce / Manufacturer: NPO / KPO Elektronmaš (Электронмаш), Kyjev, Ukrajinská SSR, SSSR / NPO / KPO Electronmash, Kyiv, Ukrainian SSR, Soviet Union

Model: Poisk-1 / Poisk-01 (Поиск-1), sovětský XT kompatibilní počítač / Soviet XT-compatible computer

Rok / Year: 1989

Země / Country: Ukrajinská SSR, SSSR / Ukrainian SSR, Soviet Union

Typ / Type: Šestnáctibitový osobní a domácí počítač částečně kompatibilní s IBM PC/XT, s osmibitovou vnější sběrnicí CPU / Sixteen-bit personal and home computer with partial IBM PC/XT compatibility and an 8-bit external CPU data bus

CPU: Sovětský КМ1810ВМ88 (KM1810VM88), funkčně kompatibilní s Intel 8088, 16bitový procesor s 8bitovou datovou sběrnicí / Soviet KM1810VM88, Intel 8088-compatible 16-bit CPU with 8-bit external data bus

Takt CPU / CPU clock: 5 MHz / 5 MHz

RAM: Na fotografované základní desce 16× КР565РУ5, ve dvou řadách po 8. Jeden obvod obsahuje 64 Kbit (64 K × 1 bit), dohromady přesně 128 kB fyzické RAM. Video sdílí část systémové RAM. Další případné paměťové moduly nebyly ověřeny / Photographed motherboard: 16× KR565RU5 in two banks of eight, each 64 Kbit (64K × 1), totalling 128 KB physical onboard RAM. Video shares system RAM. Any additional memory modules remain unverified

ROM: Přibližně 8 nebo 16 kB firmware ROM podle hardwarové revize / Approximately 8 or 16 KB firmware ROM depending on hardware revision

Operační systém / Operating system: DOS kompatibilní systém spouštěný ze zásuvného diskového modulu, v mém exempláři MS-DOS 6.22 na CompactFlash přes XT-IDE. MS-DOS 6.22 vyžaduje více využitelné RAM než základní 128kB Poisk / DOS-compatible operating environment booted from storage module, my machine uses MS-DOS 6.22 on XT-IDE CompactFlash. MS-DOS 6.22 needs more usable RAM than the base 128 KB Poisk configuration

Video / Graphics: Vestavěná grafika přibližně kompatibilní s IBM CGA, 320 × 200 ve čtyřech barvách nebo 640 × 200 ve dvou barvách, softwarová emulace části CGA textových funkcí přes NMI, obraz sdílí systémovou RAM / Built-in CGA-like graphics, 320 × 200 in four colours or 640 × 200 in two, some CGA text functions emulated through NMI, video uses shared system RAM

Zvuk / Sound: Jednoduchý systémový reproduktor typu PC speaker / Basic PC speaker-type audio

Média / Storage: Původně magnetofon, volitelně floppy a HDD přes zásuvné moduly. Můj kus používá XT-IDE s CF kartou namísto originálního pevného disku / Original cassette storage, optional floppy and hard disk through expansion modules. My machine uses XT-IDE with CompactFlash instead of an original hard drive

Rozhraní / Interfaces: Televizní video výstup a magnetofonový konektor v základní sestavě, čtyři pozice pro vlastní rozšiřující moduly diskového řadiče, paměti, sériového/paralelního portu, myši, joysticku a dalších periferií / TV video output and cassette port in base configuration, four proprietary expansion positions for disk controller, RAM, serial/parallel interfaces, mouse, joystick and other devices

Napájení / Power: Původní externí zdroj byl vadný. Do jeho původního krytu jsem vložil elektroniku moderního zdroje TFX 200 W a zachoval původní vypínač. Vstupní a výstupní elektrické parametry úpravy nejsou zdokumentovány / Original external supply failed. Its enclosure now contains electronics from a modern 200 W TFX PSU while retaining the original switch. Detailed electrical ratings of the modification are not documented

Původní cena / Original price: První doložená maloobchodní série v Kyjevě roku 1990 uváděna za 1050 sovětských rublů za základní sestavu / First documented Kyiv retail batch around 1990 reported at 1,050 Soviet roubles for a basic configuration

Náš exemplář / Our machine

Česky / Czech:

Ve sbírce RetroComputer mám sovětský, přesněji kyjevský Poisk-1 z období Ukrajinské SSR. Původní napájecí zdroj byl vadný, takže jsem se rozhodl pro opravu, která zvenku zachová původní vzhled. Použil jsem moderní zdroj TFX o výkonu 200 W, jehož elektroniku jsem umístil do původního krytu Poiskova napájecího zdroje. Zachoval jsem také původní vypínač. Vše se do krytu vešlo a zvenku není poznat, že uvnitř pracuje novější napájecí elektronika. Je to můj způsob, jak zachovat historický vzhled a současně odstranit vadný původní zdroj. 🙂

Také pevný disk jsem vyřešil moderněji. Místo původního externího diskového modulu používám zásuvný XT-IDE s kartou CompactFlash. Není nutné shánět letitý originální disk a je to pohodlnější při každodenním používání. Na CompactFlash používám MS-DOS 6.22. Na nově přidané fotografii základní desky je dobře vidět šestnáct paměťových obvodů КР565РУ5, uspořádaných ve dvou řadách po osmi. Každý má kapacitu 64 Kbit, takže samotná základní deska obsahuje 128 kB RAM. Případné další rozšíření a velikost paměti dostupné systému MS-DOS 6.22 však z této fotografie samotné určit nelze.

Na Poisku mě baví právě směs známého světa IBM PC a typicky sovětské snahy vyřešit všechno trochu jinak. Procesor je příbuzný Intelu 8088, obraz připomíná CGA, ale přidávání periferií pomocí vlastních modulů a částečně softwarová obsluha grafiky z něj dělají originální stroj. A když k tomu připočtu nenápadně opravený zdroj a CompactFlash místo pevného disku, je to další krásný funkční kousek do sbírky.

Z Ruské federace se mi navíc podařilo sehnat originální joystick Poisk, dokonce i s původní krabicí. Je to krásný dobový doplněk právě k tomuto počítači a ve sbírce ho uchovávám společně s ním.

English / Anglicky:

My RetroComputer collection includes a Soviet Poisk-1 from Kyiv, then part of the Ukrainian SSR. Its original power supply had failed, so I chose a repair that would preserve the machine's external appearance. I took the electronics from a modern 200 W TFX power supply and fitted them inside the original Poisk power supply enclosure, retaining the original power switch. Everything fitted, and from the outside it is not apparent that newer power supply electronics are installed. This allowed me to retain the historic look while replacing the defective original unit. 🙂

I also chose a more practical solution for mass storage. Instead of the original external hard disk module, I use a plug-in XT-IDE adapter with a CompactFlash card. It avoids the difficulty of finding an ageing original disk and is more convenient in everyday use. I use MS-DOS 6.22 on the CompactFlash card. The newly added photograph of the motherboard clearly shows sixteen КР565РУ5 memory chips, arranged in two rows of eight. Each chip holds 64 Kbits, so the motherboard itself contains 128 KB of RAM. The photograph alone cannot establish whether additional memory is installed elsewhere or how much memory is available to MS-DOS 6.22.

What makes the Poisk attractive to me is its mixture of the familiar IBM PC world and a distinctively Soviet way of solving engineering problems. Its processor belongs to the Intel 8088 family, the graphics resemble CGA, but the unusual expansion modules and partially software-driven graphics make it a computer with a personality of its own. Combined with the discreet power supply repair and CompactFlash storage, it is a very satisfying working addition to the collection.

I also managed to obtain an original Poisk joystick from the Russian Federation, complete with its original box. It is a wonderful period accessory for this very computer, and I keep it together with the machine in my collection.

Zdroje / Sources

https://arcade.vastheman.com/minimaws/machine/poisk1

https://en.wikipedia.org/wiki/Poisk_(computer)

https://house.icfcst.kiev.ua/MUSEUM/Electron_u.html

https://retro-computer.ru/Lists/ItemList/DispForm.aspx?ID=30

https://wiki.lenclub.org/dokuwiki/doku.php?id=poisk1

https://itc.ua/stati/zhizn-i-smert-elektronmash-istoriya-legendarnogo-kievskogo-zavoda-po-proizvodstvu-kompyuternoj-tehniki/

https://www.minuszerodegrees.net/xtide/XT-IDE%20-%20Problems.htm

https://www.windowsreinstall.com/install/msdos/msdos/msdos622.htm

https://ru.djvu.online/file/If2pQvKK4gGeM

Fotodokumentace / Photo documentation

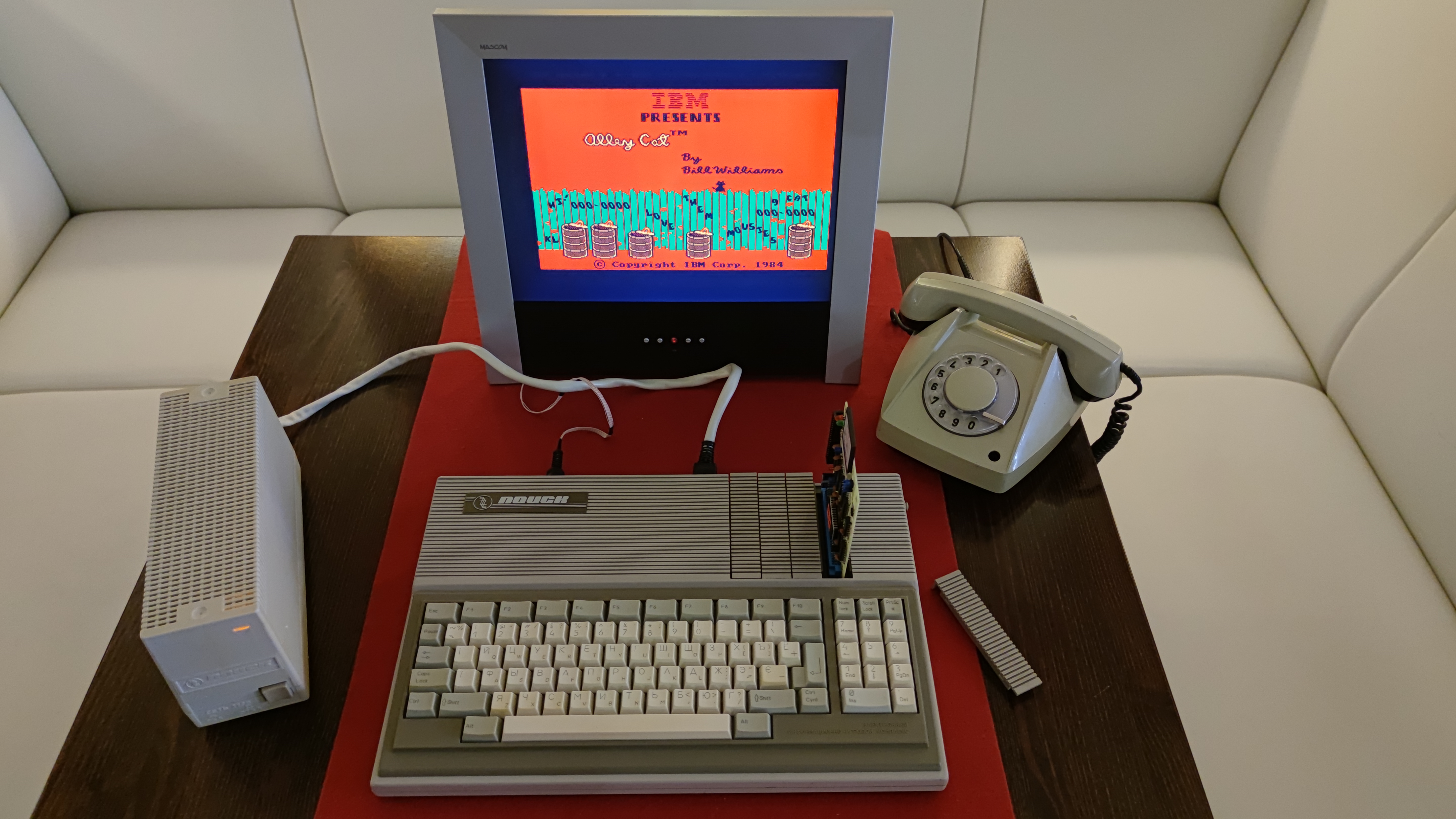

Poisk-01 s externím monitorem zobrazujícím barevný program / Poisk-01 with external monitor displaying a colour program
Šikmý pohled na Poisk-01 s monitorem zobrazujícím text / Angled view of Poisk-01 with monitor displaying text
Pohled shora na šedou klávesnici Poisk-01 s numerickým blokem / Top view of the grey Poisk-01 keyboard with numeric keypad
Poisk-01 na pracovním stole s monitorem a odkrytými obvody / Poisk-01 on a workbench with a monitor and exposed circuits
Poisk-01, pohled shora na kompletní klávesnici při testování / Overhead view of the complete Poisk-01 keyboard during testing
Poisk-01 při spuštěném programu na monitoru v dílně / Poisk-01 running a program on a monitor in the workshop
Otevřený Poisk-01 s napájecí kabeláží a deskami / Opened Poisk-01 with power cabling and circuit boards
Samostatná základní deska sovětského počítače Poisk-01 / Separate motherboard of the Soviet Poisk-01 computer
Poisk-01 na červené podložce s CRT monitorem a příslušenstvím / Poisk-01 on red felt with CRT monitor and accessories
Poisk-01 s moderním plochým displejem při servisním testu / Poisk-01 connected to a flat screen during a service test
Zadní elektronika připojená k Poisk-01, odkrytá rozšiřující deska / Rear electronics connected to Poisk-01 with an exposed expansion board
Přední hrana počítače Poisk-01 s ovladači a konektory / Front edge of Poisk-01 showing controls and connectors
Detail pravé části klávesnice Poisk-01 a numerických kláves / Close-up of right side of Poisk-01 keyboard and numeric keys
Rozložené součástky a malé desky během opravy Poisk-01 / Disassembled components and small boards during Poisk-01 repair
Poisk-01 na servisním stole s otevřenou elektronikou a monitorem / Poisk-01 on workbench with electronics opened and a monitor
