SAM Coupé (Miles Gordon Technology)

SAM Coupé, Wales 1989, osmibitový počítač Miles Gordon Technology s 512 KB RAM a opravenou disketovou mechanikou / SAM Coupé, Wales, 1989, Miles Gordon Technology 8-bit computer with 512 KB RAM and repaired floppy drive
←
→
Youtube video →

Země / Country:

Wales (Velká Británie) / Wales (United Kingdom)

Rok / Year:

1989

Česky / Czech:

SAM Coupé, Wales, Velká Británie, 1989. Osmibitový domácí počítač představila společnost Miles Gordon Technology (MGT), založená Alanem Milesem a Brucem Gordonem. V době nástupu šestnáctibitových strojů Atari ST a Amiga nabízela ambiciózní pokračování pro uživatele ZX Spectra. Jeho procesor Zilog Z80B běží na 6 MHz a vlastní obvod VGT-200 ASIC zajišťuje video, stránkování paměti a vstupně-výstupní funkce. Základních 256 KB RAM šlo rozšířit na 512 KB, externími moduly až na celkových 4,5 MB. ROM o velikosti 32 KB obsahuje SAM BASIC, BIOS a zaváděcí rutiny. Počítač má čtyři obrazové režimy. Režim 3 zobrazuje 512 × 192 bodů ve čtyřech barvách, režim 4 nabízí 256 × 192 bodů v šestnácti barvách, vždy z palety 128 barev. O šestikanálový stereo zvuk se stará Philips SAA1099. Podporuje jednu nebo dvě vestavěné 3.5" disketové mechaniky, diskový systém SAMDOS a připojení joysticku, myši, světelného pera, MIDI i obrazu přes RGB/SCART. Kompatibilita se ZX Spectrum 48K je řešena zvláštním softwarem a není úplná, zejména kvůli rozdílnému časování a systémové ROM. Charakteristickou nízkou skříň navrhlo studio Nick Holland Design.

SAM Coupé vyrostl ze zkušeností firmy Miles Gordon Technology, která už předtím vyráběla úspěšná disková rozhraní DISCiPLE a +D pro ZX Spectrum. Její zakladatelé Alan Miles a Bruce Gordon dobře znali uživatele Spectra a chtěli jim nabídnout výrazně schopnější počítač, aniž by museli opustit známé programové prostředí. SAM se objevil koncem roku 1989 s výkonnější grafikou, zvukem a vestavěnou podporou disketových mechanik. Jenže doba nebyla příznivá. Domácí trh již ovládaly Atari ST, Amiga a levnější osobní počítače, zatímco SAM stále používal osmibitový procesor. Miles Gordon Technology se v červnu 1990 dostala do vážných finančních problémů. Projekt převzala nová společnost SAM Computers, která však rovněž nedokázala zajistit dlouhodobou výrobu. Dochovaná technická dokumentace MGT přitom ukazuje neobvyklou otevřenost výrobce vůči vývojářům hardwaru i softwaru. SAM Coupé tak představuje schopný stroj, který přišel na trh o několik let později, než by mu pravděpodobně nejvíce prospělo.

English / Anglicky:

SAM Coupé, Wales, United Kingdom, 1989. This 8-bit home computer was introduced by Miles Gordon Technology (MGT), founded by Alan Miles and Bruce Gordon. As the Atari ST and Amiga were gaining popularity, it offered ZX Spectrum owners an ambitious next step. A 6 MHz Zilog Z80B works with the custom VGT-200 ASIC, which handles video, memory paging and input/output functions. The standard 256 KB of RAM could be expanded to 512 KB internally and with external modules to a total of 4.5 MB. Its 32 KB ROM contains SAM BASIC, BIOS routines and a disk bootstrap. Four display modes are available. Mode 3 provides 512 × 192 pixels in four colours, while Mode 4 offers 256 × 192 pixels in sixteen colours, both selected from a 128-colour palette. A Philips SAA1099 produces six channel stereo sound. The computer supports one or two internal 3.5" floppy drives, the SAMDOS disk operating system, and connections for a joystick, mouse, light pen, MIDI and RGB/SCART video. ZX Spectrum 48K compatibility relies on special software and is incomplete because of differences in timing and system ROM behaviour. The distinctive low profile case was designed by Nick Holland Design.

The SAM Coupé grew out of the experience of Miles Gordon Technology, which had previously produced the successful DISCiPLE and +D floppy disk interfaces for the ZX Spectrum. Founders Alan Miles and Bruce Gordon understood Spectrum users and wanted to offer them a much more capable machine without requiring them to abandon a familiar programming environment. SAM appeared in late 1989 with improved graphics, sound and floppy drive support. Unfortunately the timing was difficult. Atari ST, Amiga and increasingly affordable PCs were already shaping the home market, while SAM still relied on an eight bit processor. Miles Gordon Technology encountered serious financial problems in June 1990. A new company, SAM Computers, continued the project but also failed to sustain production for the long term. The surviving MGT technical manual nevertheless shows how openly the company documented its hardware and software for independent developers. The SAM Coupé remains a capable computer that probably arrived a few years later than its commercial prospects required.

Technické údaje / Specifications

Výrobce / Manufacturer: Miles Gordon Technology (MGT), Swansea, Wales, Spojené království / Miles Gordon Technology (MGT), Swansea, Wales, United Kingdom

Model: SAM Coupé

Rok / Year: 1989

Země / Country: Wales (Velká Británie) / Wales (United Kingdom)

Typ / Type: Osmibitový domácí počítač s částečnou kompatibilitou ZX Spectrum 48K / 8-bit home computer with partial ZX Spectrum 48K compatibility

CPU: Zilog Z80B / Zilog Z80B

Takt CPU / CPU clock: 6 MHz / 6 MHz

RAM: 256 KB standard, 512 KB interně (můj exemplář), až 4,5 MB včetně externích modulů / 256 KB standard, 512 KB internal (my machine), up to 4.5 MB total

ROM: 32 KB se SAM BASIC, BIOSem a disketovým zavaděčem / 32 KB with SAM BASIC, BIOS and disk bootstrap

Operační systém / Operating system: SAM BASIC v ROM, SAMDOS pro disketové jednotky, další volitelné systémy / SAM BASIC in ROM, SAMDOS for floppy drives and other optional disk operating systems

Video / Graphics: ASIC VGT-200, PAL enkodér Motorola MC1377P. Režim 3: 512 × 192 bodů, 4 barvy. Režim 4: 256 × 192 bodů, 16 barev z palety 128 / Mode 3: 512 × 192, 4 colours. Mode 4: 256 × 192, 16 of 128 colours.

Zvuk / Sound: Philips SAA1099, šest stereofonních kanálů, osm oktáv, ovládání šumu, obálky a amplitudy, navíc bzučák / Philips SAA1099, 6 channel stereo, 8 octaves, noise/envelope/amplitude control plus beeper

Média / Storage: Kazetové rozhraní, až dvě interní 3.5" floppy mechaniky. Můj exemplář: náhradní PC mechanika typu 1,44 MB s adaptérem Velesoft a řadičem VL1772, původní mechanika vpravo / Tape interface, up to two internal 3.5" drives. My unit uses a replacement PC floppy mechanism.

Rozhraní / Interfaces: SCART/RGB, RF, 64pinové rozšíření, myš, světelné pero či pistole, joystick, MIDI, stereo audio a magnetofon / SCART/RGB, RF, 64 pin expansion, mouse, light pen/light gun, joystick, MIDI, stereo audio, cassette

Napájení / Power: Externí síťový adaptér / External mains power supply

Rozměry / Dimensions: 438 × 260 × 81 mm (šířka × hloubka × výška), hmotnost 2,26 kg. Zdroj: World of SAM / 438 × 260 × 81 mm (width × depth × height), weight 2.26 kg. Source: World of SAM

Původní cena / Original price: Původně oznámená britská cena pro rok 1989 byla 149,95 £ včetně DPH, skutečné ceny se lišily podle výbavy / Initially announced UK price in 1989 was £149.95 including VAT, with actual pricing dependent on configuration.

Náš exemplář / Our machine

Česky / Czech:

Můj SAM Coupé je vybaven 512 KB RAM. Nejvíc práce mi dala původní levá disketová mechanika. Nepomohla ani výměna řemínku, ani výměna kondenzátorů a po týdnu pokusů o opravu zůstala nefunkční. Nakonec jsem od Karla Ondráčka, známého jako Velesoft, získal redukci pro běžnou PC disketovou mechaniku typu 1,44 MB. Tu jsem společně s řadičem VL1772 osadil do levé pozice. Původní mechaniku jsem přemístil do pravé šachty, takže zůstala součástí počítače. Krytku upravené mechaniky jsem si nechal vytisknout na 3D tiskárně a odstín plastu se podařilo trefit téměř dokonale. Opravit bylo potřeba také klávesnici, jejíž vadnou membránu jsem nahradil novou, sehnanou přes britský SellMyRetro. Po těchto zásazích je počítač opět plně funkční. Zvenku navíc úprava disketové mechaniky působí téměř jako původní provedení.

English / Anglicky:

My SAM Coupé is fitted with 512 KB of RAM. The biggest challenge was its original left hand floppy drive. Replacing the drive belt and capacitors did not solve the problem, and after a week of repair attempts the mechanism still would not work. I eventually obtained an adapter from Karel Ondráček, better known as Velesoft, for a standard PC 1.44 MB floppy mechanism. I installed it in the left hand bay together with a VL1772 controller. The original drive was moved to the right hand bay, so it remains part of the computer. I had a cover for the replacement drive 3D-printed, with the plastic colour matched remarkably well. The keyboard also needed attention. I replaced its faulty membrane with a new one sourced from the British SellMyRetro marketplace. After these repairs, the computer is fully operational again. The modified drive installation looks almost indistinguishable from the original arrangement.

Zdroje / Sources

https://www.worldofsam.org/index.php/products/sam-coupe-specifications

https://www.worldofsam.org/index.php/products/sam-coupe

https://sam.speccy.cz/systech/sam-coupe_tech-man_v3-0.pdf

https://sam.speccy.cz/basic/sam-coupe_use-guide_scan.pdf

https://www.worldofsam.org/products/spectrum-emulator

https://www.sellmyretro.com/offer/details/New-Sam-Coupe-Keyboard-Membrane-2093

https://velesoft.speccy.cz/

Fotodokumentace / Photo documentation

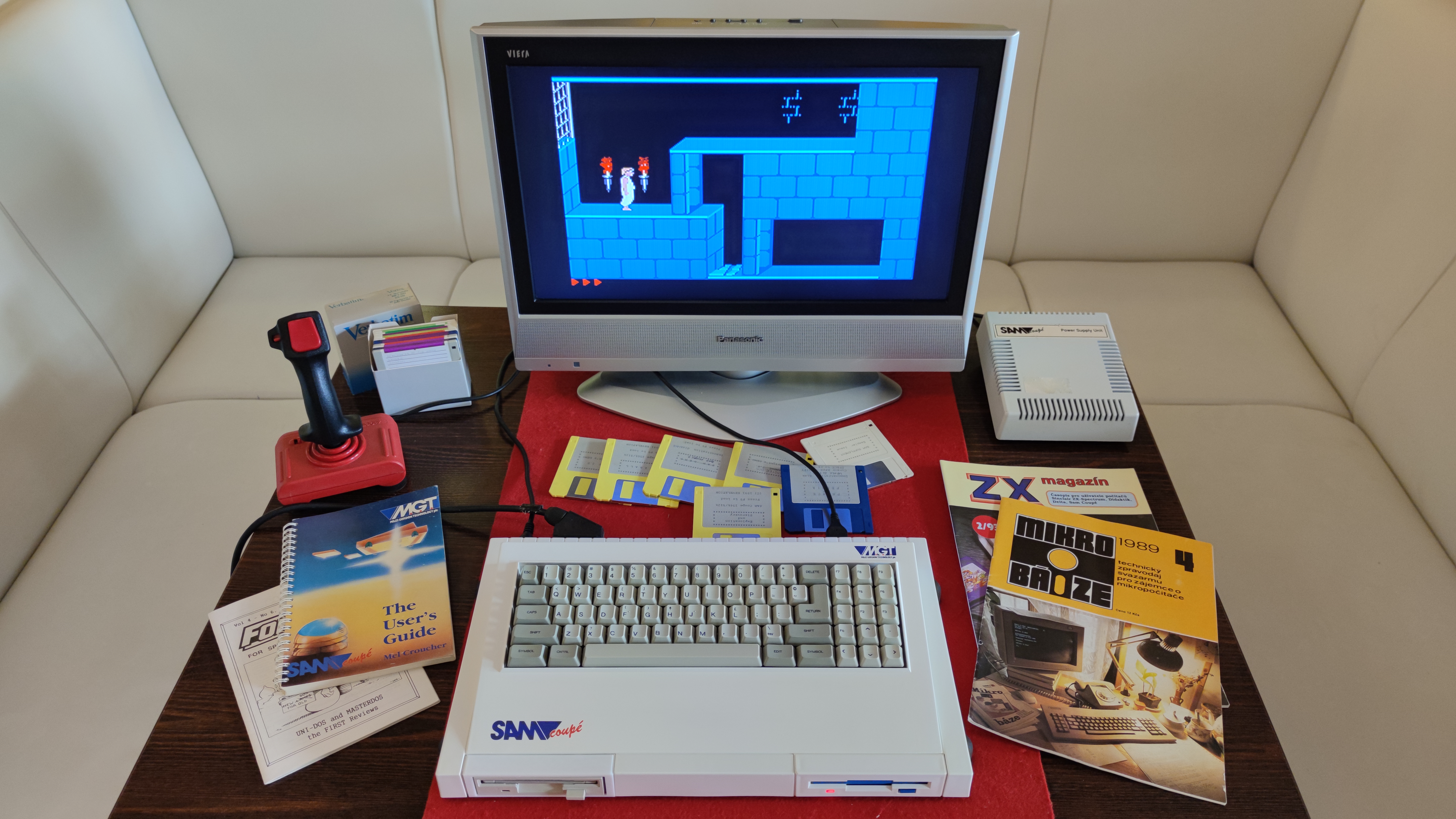

SAM Coupé, britský osmibitový počítač s barevným monitorem a disketami / SAM Coupé, British eight bit computer with colour monitor and floppy disks
SAM Coupé, šikmý pohled na funkční sestavu a originální software / SAM Coupé, angled view of working setup and original software
SAM Coupé, boční pohled na bílou skříň s logem SAM Coupé / SAM Coupé, side view of white case with SAM Coupé logo
SAM Coupé, celkový pohled na počítač a dobové diskety / SAM Coupé, full view of computer with period floppy disks
SAM Coupé, otevřená skříň s původní elektronikou a mechanikou / SAM Coupé, opened case showing original electronics and drive
SAM Coupé, otevřená klávesnice a vnitřní kabeláž při servisu / SAM Coupé, opened keyboard and internal wiring during servicing
SAM Coupé, detail disketové mechaniky a elektronických obvodů / SAM Coupé, close-up of floppy drive and electronic circuitry
SAM Coupé, otevřená mechanika s odmontovaným kovovým krytem / SAM Coupé, opened floppy drive with removed metal cover
SAM Coupé, další fotografie řadiče VL1772 pro 3,5palcovou disketovou mechaniku od Velesofta / SAM Coupé, another view of the VL1772 controller for a 3.5-inch floppy drive from Velesoft
SAM Coupé, počítač SAM Coupé s hrou zobrazenou na barevném monitoru / SAM Coupé, SAM Coupé with game displayed on colour monitor
SAM Coupé, detail původní klávesnice a dobových softwarových obalů / SAM Coupé, close-up of original keyboard and period software boxes
SAM Coupé, pohled shora na originální klávesnici s barevnými akcenty / SAM Coupé, overhead view of original keyboard with coloured accents
SAM Coupé, boční profil počítače s vestavěnou disketovou mechanikou / SAM Coupé, side profile of computer with integrated floppy drive
SAM Coupé, rozložený počítač s klávesnicí a zelenou systémovou deskou / SAM Coupé, disassembled computer with keyboard and green motherboard
SAM Coupé, demontovaná klávesnice a servisovaná elektronika na stole / SAM Coupé, removed keyboard and electronics on workbench
SAM Coupé, vnitřní mechanika SAM Coupé s řídicí deskou / SAM Coupé, internal SAM Coupé drive with controller board
SAM Coupé, řadič disketové mechaniky VL1772 od Velesofta pro běžnou 3,5palcovou PC mechaniku / SAM Coupé, VL1772 floppy disk controller from Velesoft for a standard 3.5-inch PC drive
