Sanno SPC 84S

Země / Country:
Japonsko / Japan
Rok / Year:
1983
Česky / Czech:
Když se řekne Sord M5, sběratelé československých osmibitových počítačů si často vybaví především slavný dovoz přes Tuzex. Jenže rodina Sord M5 má ještě jednu málo známou větev, která vznikla v Japonsku a dnes se objevuje velmi zřídka. Jejím zástupcem je SANNO Primary Computer SPC-84S z roku 1983. Pod nezvyklou značkou se skrývá technika blízce příbuzná počítači Sord M5 Junior, zjednodušené a levnější variantě původního M5. Nejde o nový počítač postavený nezávisle podle podobné myšlenky. Sanno je dobová obchodní a výuková varianta skutečné platformy Sord a její základní hardware i programy vycházejí z původní konstrukce.
Původní Sord M5 byl představen v roce 1982. Japonská firma Sord Computer Corporation jej koncipovala jako domácí mikropočítač pro hry, programování i první kontakt s digitální technikou. Základem byl procesor Z80, barevný grafický obvod rodiny Texas Instruments TMS9918 a zvukový čip SN76489. Programovací jazyky se dodávaly na zásuvných ROM cartridgích, především jako BASIC-I, BASIC-G a BASIC-F. Kompaktní skříň, barevné hry a dvojice portů pro joypady připomínaly herní zařízení, ale klávesnice a možnost programování umožňovaly širší použití. M5 se dostal na zahraniční trhy včetně Československa, kde jej od prosince 1984 oficiálně nabízel Tuzex.
V Japonsku následovaly roku 1983 dvě levnější varianty, Sord M5 Pro a M5 Junior. Označení Pro svádí k představě výkonnějšího stroje, ale ve skutečnosti šlo především o úsporněji vyráběné provedení. M5 Junior šel ještě dál. Konstruktéři odstranili samostatný tiskový port, výstup kompozitního videa a konektor externího zvuku. Původní externí zdroj nahradil napájecí blok vestavěný přímo ve skříni a joystickové konektory se přestěhovaly dopředu. To vše snížilo výrobní náklady, aniž by bylo nutné zásadně přepracovat procesor nebo zobrazování. Dobová japonská cena Sordu M5 Junior byla 29 800 jenů, proti 39 800 jenům za M5 Pro. Jde o cenu předlohy Junior, ne doloženou cenovku konkrétního školního modelu Sanno.
A proč právě Sanno? Zkratka SPC znamená Sanno Primary Computer. Jde o počítač spojený s japonskou vzdělávací a manažerskou organizací SANNO Institute of Management. Její vlastní historie je podstatně starší než školní počítače. Kořeny sahají do roku 1925, kdy Jóiči Ueno založil Japan Management Research Institute. Roku 1942 vznikla škola zaměřená na produktivitu a řízení práce, roku 1950 získala jméno SANNO College a v roce 1979 název SANNO University. Organizace působila jak ve vzdělávání, tak v podnikových kurzech a poradenství. Řada Sanno Primary Computer souvisela se snahou učit práci s počítačem ve školách a dalších výukových programech.
SPC-84S přinesl platformu Sord M5 Junior pod značku Sanno. Japonské sběratelské prameny dokumentují také příbuzný Sanno model odvozený od M5 Pro. Později Sanno nabízelo i počítače založené na standardu MSX, například SPCmk-II. Tento pozdější vývoj však nesmí vést k záměně. Model SPC-84S z roku 1983 není MSX počítač, i když používá podobné grafické a zvukové obvody jako první MSX a mohl sloužit podobným výukovým účelům. Rozhodující jsou odlišná systémová ROM, paměťová mapa, podpora cartridgí a softwarové prostředí.
Že SPC-84S není jen vzhledově podobná kopie, potvrzuje pozoruhodná japonská dokumentace z roku 2019. Majitel tohoto modelu jej rozebral a vyfotografoval základní desku označenou M2C-01A, stejnou revizi používal Sord M5 Junior. Dokumentoval dvě paměti HM6116, každou o kapacitě 2 KB, tedy celkem 4 KB základní RAM. Samostatných 16 KB videopaměti slouží grafickému čipu. V počítači je také maskovaná systémová ROM o kapacitě 8 KB a vestavěný spínaný síťový zdroj. Autor porovnal jednoduchý kontrolní součet původní IPL ROM se strojem Takara Game M5 a dostal shodný výsledek. Tento test silně podporuje příbuznost systémového firmware, i když sám o sobě není úplným bitovým porovnáním obsahu.
Procesor je kompatibilní se Zilogem Z80A a pracuje na přibližně 3,58 MHz. Mezi používané procesory patřil Sharp LH0080A, kompatibilní se Z80A. Grafiku vytváří Texas Instruments TMS9918A s rozlišením až 256 × 192 bodů, paletou šestnácti barev a podporou až 32 hardwarových spritů. Textový režim dovoluje zobrazovat například 40 znaků na 24 řádcích. Zvukový obvod SN76489AN vytváří tři nezávislé tónové kanály a jeden šumový, což umožňuje jednoduchou vícehlasou hudbu i efekty. Přestože základní RAM má jen 4 KB, kombinace videopaměti, spritů a zvuku byla pro rané domácí hry schopná.
Z programového hlediska zůstává nejdůležitější horní cartridge slot. Ten používá stejnou rodinu programových modulů jako Sord M5. Originální BASIC cartridge je u dochovaných exemplářů SPC-84S velmi cenným příslušenstvím, protože bez příslušného zásuvného programu počítač neposkytuje běžně použitelné programovací prostředí. Sord nabízel například jednodušší celočíselný BASIC-I, graficky zaměřený BASIC-G nebo variantu BASIC-F s výpočty v pohyblivé desetinné čárce. Vedle jazyků vycházely také hry na ROM modulech a počítač bylo možné využívat s kazetovým magnetofonem přes samostatné konektory. Příslušenství řady M5 včetně rozšíření RAM tak mělo význam i pro levnějšího Juniora.
Zjednodušení konektorů je patrné při přímém porovnání s původním Sordem M5. Klasický M5 měl oddělené kompozitní video, audio a rozhraní tiskárny. SPC-84S se při továrním zapojení spoléhá na televizní RF modulátor, přestože samotný čip TMS9918A samozřejmě obrazový signál vytváří a SN76489AN generuje zvuk. Dva přední joystickové konektory zůstaly zachovány. K nim patřily původní ovladače JP-5 s kruhovou směrovou ploškou nebo páčkové JS-5. Přímá kompatibilita s originálními Sord ovladači je pro sběratele užitečná, protože speciální konektory nejsou zaměnitelné za běžný joystick Atari.
Zajímavý je i vznik moderní domácí opravářské dokumentace. V srpnu 2019 japonský autor webu Magokoro Seijitsudó podrobně ukázal, jak do Sanno SPC-84S doplnit obrazový a zvukový výstup. Popsal signál pro kompozitní obraz u výstupu TMS9918A poblíž rezistoru R4 a zvukový signál z obvodu SN76489 u RF modulátoru. Jeho postup potvrzuje, že oba signály existují uvnitř počítače, jen nejsou v základní tovární konfiguraci samostatně vyvedené.
Označení SPC-84S se dnes na burzách a v muzeích objevuje jen zřídka. Nedostatek dochovaných exemplářů a dokumentace vysvětluje, proč může na první pohled působit skoro jako počítačový mýtus. Okolo některých kusů koluje i historka, že pod štítkem Sanno má být ukryto původní logo Sord M5 Junior. Zveřejněné fotografie jiných sběratelů takovou představu nepotvrzují a nemá smysl kvůli ní riskovat poškození původních nálepek. Význam počítače spočívá jinde. Připomíná neobvyklé spojení japonského výrobce Sord, školního programu Sanno a hardwarové platformy, která se u nás stala známou především díky Tuzexu.
English / Anglicky:
The name Sord M5 is familiar to many collectors of Czechoslovak home computers, not least because the original model was sold through the Tuzex retail network. Far less familiar is a rare Japanese offshoot of the same family, the SANNO Primary Computer SPC-84S from 1983. Beneath the unusual name lies hardware closely related to the Sord M5 Junior, a simplified and less expensive version of the original M5. It is not an independently engineered imitation inspired by the same design. The SPC-84S was a contemporary educational and retail variant of the real Sord architecture, sharing much of its hardware, firmware and software ecosystem.
The original Sord M5 appeared in 1982. Sord Computer Corporation of Japan developed it as a small home computer for games, programming and early computer education. A Z80 processor worked alongside Texas Instruments video hardware from the TMS9918 family and the SN76489 sound generator. Programming languages were supplied on plug-in ROM cartridges, including BASIC-I, BASIC-G and BASIC-F. Its compact keyboard, colour games and twin joypad connectors suggested a games machine, but the ability to write programs and attach peripherals made it a flexible beginner's computer. The M5 was exported to several markets, including Czechoslovakia, where Tuzex began offering it officially in December 1984.
Two cheaper Japanese variants followed in 1983, the Sord M5 Pro and M5 Junior. The Pro name misleadingly suggests a faster or more capable machine. In reality it was largely a cost-reduced redesign of the original. The Junior went further by omitting the dedicated printer interface and separate composite video and audio sockets. Its power supply moved inside the enclosure, and the joystick connections were placed conveniently on the front. These changes cut manufacturing costs without requiring a new CPU or graphics architecture. The Japanese list price of the standard Sord M5 Junior was 29,800 yen, compared with 39,800 yen for the M5 Pro. This is the documented price of the underlying Junior model, not proof of the retail price of the SANNO-branded educational version.
The letters SPC stand for Sanno Primary Computer. The machine was associated with Japan's SANNO Institute of Management, an educational and business training organisation. Its history actually stretches back much further than the personal computer era. Yoichi Ueno founded the Japan Management Research Institute in 1925. A school devoted to productivity and management was established in 1942, became SANNO College in 1950 and received the name SANNO University in 1979. Alongside academic education the organisation provided courses and management advice for industry. The Sanno Primary Computer project belonged to efforts to introduce computers and programming into schools and related training programmes.
The SPC-84S brought the Sord M5 Junior platform to this educational market under the Sanno identity. Japanese collecting sources also document another Sanno computer related to the M5 Pro. Later the organisation marketed MSX-based educational machines, including the SPCmk-II. This later connection should not cause the 1983 SPC-84S to be misidentified as an MSX computer. Although its CPU, graphics and sound components are similar to hardware used in early MSX systems, its ROM, memory organisation, cartridge environment and software platform are those of the Sord M5 family.
Particularly strong evidence for the relationship appeared in a detailed Japanese collector's report published in August 2019. The author dismantled an SPC-84S and photographed a motherboard marked M2C-01A, the same revision used in the Sord M5 Junior. Two HM6116 SRAM chips, each holding 2 KB, provide the standard 4 KB of main memory. A separate 16 KB of video RAM is available to the display controller. The computer also contains an 8 KB mask ROM used for startup and low-level routines, plus a built-in switching mains supply. The collector compared a simple checksum of this IPL ROM with the firmware of a Takara Game M5 and obtained the same result. Although a checksum is not a complete byte-for-byte comparison, it provides convincing further evidence of closely related system firmware.
The basic CPU is compatible with the Zilog Z80A and runs at approximately 3.58 MHz. A common processor for this hardware family is the Sharp LH0080A, a second-source Z80-compatible chip. Graphics are generated by a Texas Instruments TMS9918A at resolutions up to 256 × 192 pixels using a sixteen-colour palette and support for as many as 32 hardware sprites. A conventional 40-column by 24-line text layout is also available. Sound comes from the SN76489AN, providing three tone generators and one noise channel. Four kilobytes of general-purpose RAM looks meagre today, but with dedicated video RAM, sprites and multichannel sound, this was perfectly capable of running colourful early games.
The upper cartridge slot is vital to the user experience. It accepts the same family of program cartridges as the original Sord M5. An original BASIC cartridge is especially desirable with a surviving SPC-84S, because the base machine's small system ROM does not itself provide the full programming environment. The M5's software range included integer-oriented BASIC-I, graphics and sound commands in BASIC-G, and floating-point calculations in BASIC-F. Games and applications were distributed on separate ROM cartridges. Cassette recording was also supported through the appropriate sockets, and expansion modules could add RAM to the limited base system. This ability to share original M5 software is an important practical advantage of the Junior-derived machines.
The reduced connector selection becomes obvious when the SPC-84S is compared side by side with a normal Sord M5. The latter provides independent composite video, audio and printer connectors. The SPC-84S was intended to use an RF television connection, even though its TMS9918A video chip and SN76489AN sound generator still produce the underlying signals internally. Twin joystick ports survive on the front panel. They use Sord's distinctive controllers, either the round-pad JP-5 or the stick-type JS-5. Their specialised connectors should not be confused with the ordinary Atari joystick standard.
The computer has attracted some interesting restoration research. In August 2019, a Japanese enthusiast published a step-by-step report on adding separate video and audio outputs to the SANNO SPC-84S. He identified composite video near the TMS9918A output and resistor R4, with sound available from the SN76489 circuit near the RF modulator. The modification is a useful demonstration that the dedicated sockets were omitted for economy, not because the electronics lack video or sound.
The SPC-84S is not often encountered in museums or private sales, and comparatively few detailed records survive. This rarity has made it seem almost mythical to collectors who know the ordinary Sord M5 but have never seen the SANNO. One story claims that peeling away the metal SANNO badge reveals an original Sord M5 Junior label beneath. Published collector photographs have not established that claim, and preserving the original badge is far more important than testing an uncertain rumour. The SPC-84S is historically valuable for something more substantial: it links Japanese educational computing, the Sord home computer platform and a family whose original M5 became famous in Czechoslovakia through Tuzex.
Technické údaje / Specifications
Výrobce / Manufacturer: Sord Computer Corporation, původní konstrukce, SANNO Institute of Management, japonská výuková distribuce / Original platform by Sord Computer Corporation, Japan, educational distribution under SANNO Institute of Management
Model: SANNO Primary Computer SPC-84S, přeznačená výuková varianta Sord M5 Junior / SANNO Primary Computer SPC-84S, rebadged educational Sord M5 Junior
Rok / Year: 1983
Země / Country: Japonsko / Japan
Typ / Type: Vzácný japonský osmibitový výukový počítač SANNO SPC-84S z rodiny Sord M5 Junior, nikoli MSX / Rare Japanese eight-bit educational computer SANNO SPC-84S, a Sord M5 Junior variant, not MSX
CPU: Sharp LH0080A, procesor kompatibilní se Zilog Z80A, dle popisu osazení sbírkového exempláře / Sharp LH0080A, Zilog Z80A-compatible CPU as reported for the collection example
Takt CPU / CPU clock: Přibližně 3,58 MHz / Approximately 3.58 MHz
RAM: 4 KB pracovní SRAM, například 2× HM6116, plus samostatných 16 KB VRAM. Rozšíření RAM pomocí kompatibilního modulu Sord M5 / 4 KB main SRAM, typically two HM6116 chips, plus separate 16 KB VRAM. Compatible Sord M5 RAM expansion cartridges supported
ROM: 8 KB interní zaváděcí IPL ROM, programovací jazyky a programy na zásuvných ROM cartridgích. U mého kusu originální BASIC cartridge s modrým štítkem / 8 KB internal IPL firmware, programming languages and software on external ROM cartridges. My example retains its original blue-labelled BASIC cartridge
Operační systém / Operating system: Interní IPL firmware a programovací prostředí na ROM cartridgích, zejména Sord BASIC-I, BASIC-G, BASIC-F. Žádný samostatný předinstalovaný diskový systém / IPL monitor firmware and BASIC programming environments on ROM cartridges, including Sord BASIC-I, BASIC-G and BASIC-F
Video / Graphics: Texas Instruments TMS9918A, 16KB VRAM, nejvýše 256 × 192 bodů, paleta 16 barev, 32 hardwarových spritů. Továrně výstup RF, u mého exempláře přidáno samostatné kompozitní video / TI TMS9918A, 16 KB VRAM, up to 256 × 192 pixels, 16-colour palette and 32 hardware sprites. Factory RF television output, additional composite video on my example
Zvuk / Sound: Texas Instruments SN76489AN, tři tónové generátory a jeden šumový kanál. Zvuk původně do RF, u mého kusu doplněn samostatný audio výstup / TI SN76489AN, three tone channels and one noise channel. Sound via factory RF output, separate audio output added to my machine
Média / Storage: Originální BASIC a herní ROM cartridge, kazetové programy, kompatibilní zásuvné moduly Sord M5 a moderní multicart M5 Multi-II od sirMorris s 32 uvedenými hrami / Original BASIC and game ROM cartridges, cassette programs, compatible Sord M5 cartridges and sirMorris M5 Multi-II multicart with 32 games reported by the owner
Rozhraní / Interfaces: Továrně horní cartridge slot kompatibilní s Sord M5, dva přední 6pinové konektory joypadů, dvojice konektorů pro kazetový magnetofon, RF výstup a síťová zásuvka vestavěného zdroje. Chybí původní samostatný tiskový, kompozitní a audio port, video a audio byly mým majitelem citlivě doplněny / Factory Sord M5 cartridge slot, two front six-pin Sord controller ports, twin cassette jacks, RF output and internal AC supply. Original separate printer, composite and audio connectors omitted, with video and audio outputs added to this collection machine
Napájení / Power: Vestavěný spínaný síťový zdroj, oproti původnímu Sord M5 s externím zdrojem / Built-in switching mains power supply, unlike the original Sord M5 with external PSU
Původní cena / Original price: Příbuzný Sord M5 Junior stál při uvedení v Japonsku roku 1983 29 800 jenů / The related Sord M5 Junior launched in Japan in 1983 at ¥29,800
Náš exemplář / Our machine

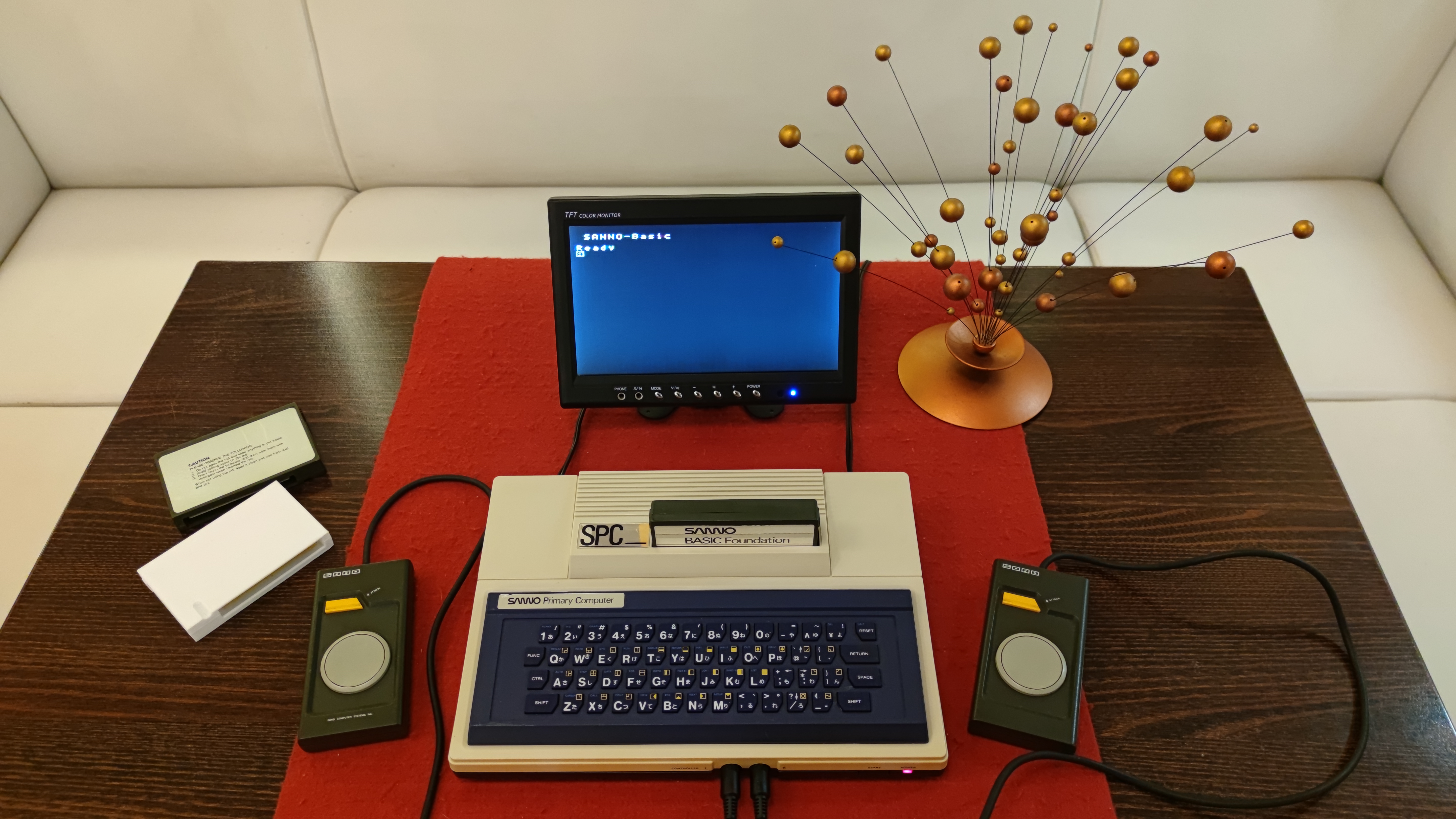

Můj Sanno SPC-84S je vzácná výuková varianta počítače Sord M5 Junior z roku 1983. Koupil jsem ho ve značně zanedbaném a špinavém stavu, proto jsem jej rozebral a důkladně vyčistil. Při této příležitosti jsem neinvazivně doplnil dva chybějící výstupy, kompozitní video a zvuk, pomocí dvou stíněných vodičů napojených na signálová místa před RF modulátorem. Původní vzhled a konstrukci jsem přitom zachoval.
K Sannu mám originální modře označenou BASIC cartridge, která u jiných dochovaných kusů často chybí. Vlastní joypady k tomuto počítači nemám. Na srovnávacích fotografiích se Sordem M5 jsem proto použil původní ovladače z druhého stroje. Rád bych časem sehnal samostatné joypady JP-5 nebo joysticky JS-5.
Otestoval jsem klasické zásuvné moduly Sord M5 i moderní britskou multicart M5 Multi-II od sirMorris, koupenou přímo od autora přes SellMyRetro. Všechny hry, které na ní mám, na Sannu fungovaly. Konkrétně jde o: Adidas Lucky Shoot, Aerial, Apploon, Ascend, Baseball, Battlot, Bigg Oil, Bootskell, Bosconian, Cacorm, Cavit, Chuckie Egg, Dig Dug, Dragon Attack, Dream Shopper, Drops, Eskimoh, Fruit Search, Funny Mouse, Galax, Guntus, Guttang Gottong, Heavy Boxing, Impetus, Jumping Jack, Lift, Masterchess, Mappy, Mazy, Moon Patrol, Neuras, Pit Chaser.
S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.
My SANNO SPC-84S is a rare educational version of the 1983 Sord M5 Junior. I acquired it in a rather dirty and neglected condition and opened it for a thorough cleaning. While working on it, I added separate composite video and audio outputs non-invasively by using two shielded signal wires connected at points before the RF modulator. I preserved the original appearance and construction.
I also have its original blue-labelled BASIC cartridge, an important accessory which is missing from many surviving examples. The SPC-84S itself did not come with its own joypads, so I borrowed the original controllers from my regular Sord M5 for the comparison photographs. I would still like to find separate JP-5 joypads or JS-5 stick controllers for the SANNO.
I tested the original Sord M5 cartridges and the modern British-made M5 Multi-II multicart, which I bought directly from its creator sirMorris via SellMyRetro. All the games on my multicart worked on the SANNO. They are: Adidas Lucky Shoot, Aerial, Apploon, Ascend, Baseball, Battlot, Bigg Oil, Bootskell, Bosconian, Cacorm, Cavit, Chuckie Egg, Dig Dug, Dragon Attack, Dream Shopper, Drops, Eskimoh, Fruit Search, Funny Mouse, Galax, Guntus, Guttang Gottong, Heavy Boxing, Impetus, Jumping Jack, Lift, Masterchess, Mappy, Mazy, Moon Patrol, Neuras, Pit Chaser.
My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
Zdroje / Sources
https://dlabi.cz/en/klony-sord-m5/
https://blog.livedoor.jp/hardyboy/archives/9450546.html
https://blog.livedoor.jp/hardyboy/archives/9451726.html
https://www.msx.org/wiki/Sord_M5_Jr.
https://randoc.wordpress.com/2021/02/21/sord-m5-pro/
https://museum.ipsj.or.jp/en/computer/personal/0089.html
https://www.sanno.ac.jp/english/about/history/index.html
https://www.sanno.ac.jp/english/institute/index.html
https://www.8bity.cz/muzeum/sord/
https://www.retrocomputaria.com.br/2014/09/11/mosca-branca-do-dia-sanno-primary-computer/
