Sanyo MPC-100 MSX

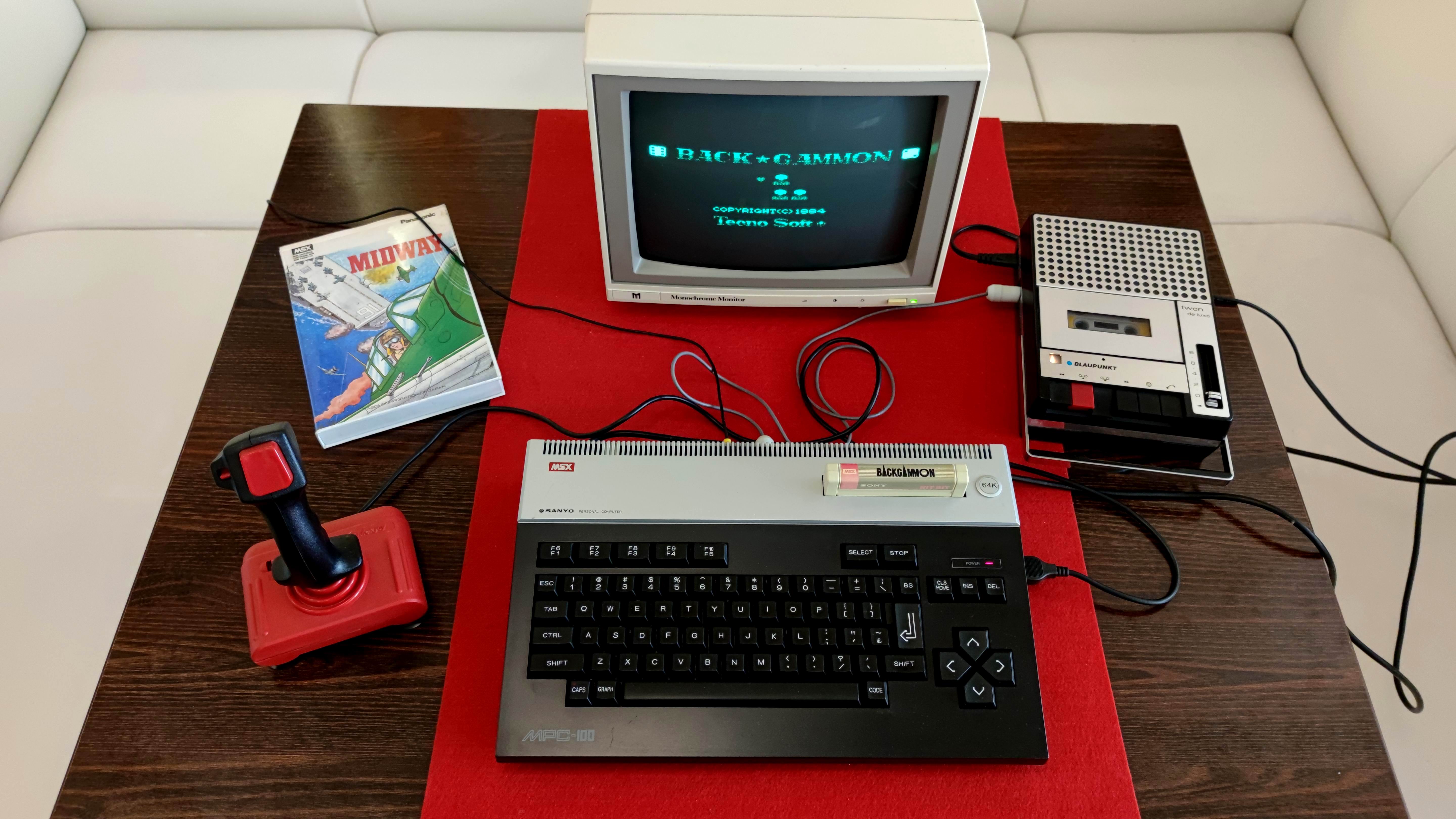

Sanyo MPC-100 MSX1, funkční nizozemská varianta MPC-100-01 s CRT monitorem, joystickem a magnetofonem / Sanyo MPC-100 MSX1, working Dutch-market MPC-100-01 with monitor, joystick and cassette recorder
←
→
Youtube video →

Země / Country:

Japonsko, evropská verze pro Nizozemsko / Japan, European Dutch-market variant

Rok / Year:

1985

Česky / Czech:

Počítač Sanyo MPC-100 představuje japonský standard MSX1 ve verzi přizpůsobené britskému a následně dalším evropským trhům. Sanyo Electric patřila mezi velké japonské výrobce elektroniky, kteří v první polovině osmdesátých let přijali společný standard MSX založený na osmibitovém procesoru kompatibilním se Z80. Díky společnému BIOSu, Microsoft MSX BASICu, grafice a připojení ovladačů mohl majitel jednoho počítače používat značnou část stejného softwaru také na počítačích Sony, Toshiba, Philips nebo Mitsubishi. MPC-100 konstrukčně vychází z japonského Sanyo MPC-6 z rodiny Wavy, není však totožný s každým jiným modelem této řady.

MSX vstoupilo na britský trh na podzim roku 1984, kdy už domácnostem dominovaly levnější Sinclair ZX Spectrum a Commodore 64. Sanyo nabídla MPC-100 s 64 KB RAM za 299 liber, což v britském prostředí znamenalo výrazně dražší alternativu k nejlevnějším konfiguracím Spectra. Dobový prosincový časopis MSX User jej za tuto cenu uváděl už v přehledu počítačů plánovaných pro britský trh. Skutečné dodávky japonských MSX však v řadě případů zmeškaly důležité vánoční prodeje roku 1984 a počátkem roku 1985 byly stroje nabízeny na už silně obsazeném trhu. MPC-100 se následně prodával také v Nizozemsku a Itálii. V Nizozemsku jej dovážela společnost Trend Hobby Computers, kde se uváděla cena 995 guldenů. Britská dobová recenze naopak uvádí distributora Sanyo Marubeni (UK).

Evropská provedení lze rozlišit také podle servisního označení na výrobním štítku. Varianta MPC-100-01 je doložena pro nizozemský trh, zatímco MPC-100-00 se vyskytuje u italských exemplářů. Jde o odlišnosti evropské distribuce a provedení, nikoliv o jiný počítačový standard. Moje MPC-100-01 tedy odpovídá nizozemské variantě. Počítač se vyráběl v Japonsku, bez ohledu na evropskou cílovou zemi.

Srdcem základní desky je NEC D780C-1 kompatibilní se Zilog Z80A s taktem přibližně 3,58 MHz. Operační paměť má 64 KB, k čemuž se přidává samostatných 16 KB obrazové RAM. V 32KB ROM se nacházejí MSX BIOS a Microsoft MSX BASIC 1.0. Obraz vytváří čip Texas Instruments TMS9929ANL pracující v evropském videosystému PAL. Podporuje textové režimy 40 × 24 a 32 × 24 znaků, grafiku 256 × 192 bodů s 16barevnou paletou, režim vícebarevných bloků 64 × 48 a hardwarové sprity. Barevný obraz lze vyvést kompozitním signálem nebo přes televizní RF modulátor.

Zvuk obstarává programovatelný generátor AY-3-8910. Ten nabízí tři samostatné tónové kanály a generátor šumu, výsledný zvukový výstup RCA je ovšem monofonní. Označení mono tedy neznamená, že má počítač jediný zvukový kanál. Syntéza AY byla jedním z typických poznávacích znaků platformy MSX a umožňovala podstatně bohatší herní zvuk než jednoduchý jednobitový reproduktor původního ZX Spectra.

Skříň kombinuje světle stříbrný horní panel s dlouhou ventilační mřížkou a černou šikmou klávesnicovou část. Klávesnice QWERTY má samostatné kurzorové šipky a dvojité funkční klávesy F1 až F10. Vedle jednoho horního slotu pro ROM cartridge je na zadní straně speciální 50pinová rozšiřující sběrnice. S příslušným adaptérem může fungovat jako další slot, Sanyo ji však navrhla také pro rozšiřující příslušenství včetně projektu grafické jednotky MPC-X. Tato jednotka se na evropském trhu nakonec oficiálně neprodávala. V horní části krytu je rovněž kruhová záslepka s označením 64K, nahrazující držák světelného pera známý z příbuzných japonských počítačů. U britské verze není samotné rozhraní světelného pera osazeno.

Podle originálního návodu je na zadní hraně vedle systémové sběrnice paralelní port tiskárny, osmipinová zásuvka pro kazetový magnetofon, monofonní audio RCA, kompozitní video RCA a televizní RF výstup. Tiskárnový port používá vlastní konektor se 14 kontakty, i když jeho přenos je paralelní a kompatibilní s odpovídajícím rozhraním tiskárny. Konektor magnetofonu je v návodu vyobrazen jako DIN s osmi kontakty včetně zemnicího vodiče, jeho zapojení obsahuje vstup, výstup i ovládání motoru. Na pravém boku jsou dva porty joysticků a tlačítko RESET. Síťový vypínač je vzadu. Originální návod uvádí rozměry skříně 385 × 242 × 62 mm a hmotnost přibližně 2,2 kg.

Sanyo počítač nabízela jako hotovou sestavu pro domácí programování a hry. Britské sady obsahovaly ukázkový software, mimo jiné hry Vicious Viper a Exploding Atoms a výukový program Typing Tutor na magnetofonových kazetách. MSX zároveň dovolovalo spouštět hry přímo z cartridgí, bez dlouhého čekání na načtení pásky. Přestože MPC-100 přišel do Evropy ve složitém obchodním období, dnes dobře připomíná dobu, kdy se japonští výrobci pokusili sjednotit roztříštěný trh domácích počítačů jedním společným technickým standardem.

English / Anglicky:

The Sanyo MPC-100 is a European version of a Japanese MSX1 home computer, initially intended for Britain and subsequently marketed in other European countries. Sanyo Electric was among the major Japanese electronics manufacturers to adopt the common MSX standard in the early 1980s. Built around a Z80-compatible CPU and a common BIOS, Microsoft MSX BASIC, graphics system and controller interface, MSX enabled users of Sanyo, Sony, Toshiba, Philips and Mitsubishi machines to share a substantial software library. The MPC-100 was adapted from the Japanese Sanyo MPC-6 in the Wavy family, although it was not identical to every other computer bearing that family name.

MSX was introduced to the British market in autumn 1984, by which time the inexpensive Sinclair ZX Spectrum and the Commodore 64 had already established themselves. Sanyo listed the 64 KB MPC-100 at £299, a substantial price premium over entry-level Spectrum models. The contemporary December 1984 issue of MSX User advertised that price in its overview of computers expected on the UK market. Delays affecting Japanese MSX suppliers meant that many machines missed the crucial Christmas 1984 sales season. By early 1985 they were competing in an already crowded market. The MPC-100 was subsequently distributed in the Netherlands and Italy. Trend Hobby Computers imported it into the Netherlands, where the reported launch price was 995 Dutch guilders. A contemporary British review instead named Sanyo Marubeni (UK) as the local distributor.

European variations can also be distinguished by the service reference printed on their factory labels. The MPC-100-01 version is documented in the Netherlands, while MPC-100-00 examples have been recorded in Italy. These are variations in the European product and distribution line rather than different computer standards. My MPC-100-01 therefore matches the Dutch-market version. The computer itself was manufactured in Japan, irrespective of the intended European sales country.

The motherboard contains an NEC D780C-1, a Zilog Z80A-compatible processor running at approximately 3.58 MHz. The computer has 64 KB of main RAM, a separate 16 KB of video RAM and 32 KB of ROM containing the MSX BIOS and Microsoft MSX BASIC 1.0. Graphics are generated by the Texas Instruments TMS9929ANL, adapted for the PAL video system. Supported modes include 40 × 24 and 32 × 24 text, 256 × 192 graphics with a 16-colour palette, 64 × 48 multicolour blocks and hardware sprites. The picture can be displayed through composite video or the built-in RF television modulator.

Sound is generated by the AY-3-8910 programmable sound generator with three independent tone channels and a noise generator. The analogue RCA audio output is mono, but that does not make the synthesiser a single-channel sound device. The three-voice AY sound was a characteristic feature of MSX and provided more versatile effects and game music than the simple one-bit speaker in the original Sinclair ZX Spectrum.

The cabinet combines a silver upper panel with a long ventilation grille and a sloping black QWERTY keyboard. There are separate cursor keys and paired F1 to F10 function keys. In addition to the single top-loading ROM cartridge slot, the rear panel carries a special 50-pin expansion bus. With an adapter this bus can serve as a second cartridge slot, although Sanyo also designed it for planned expansion products, including the MPC-X graphics unit. The MPC-X was ultimately never officially released in Europe. A round 64K cover on top occupies the light-pen holder position inherited from related Japanese machines. The actual light-pen interface was not installed in the British version.

The manufacturer's operating instructions document the rear expansion bus, a parallel printer port, an eight-pin DIN cassette connector, mono RCA audio output, RCA composite video output and RF television output. The printer uses a nonstandard 14-contact connector despite providing a compatible parallel data interface. The cassette connector has eight contacts in the original manual, including ground, with cassette input, output and motor-control signals. Two joystick connectors and the RESET button are on the right side, while the mains switch is at the rear. Sanyo specified cabinet dimensions of 385 × 242 × 62 mm and a weight of approximately 2.2 kg.

Sanyo promoted the MPC-100 as a ready-to-use computer for home programming, education and games. British packages included cassette software such as Vicious Viper, Exploding Atoms and Typing Tutor. MSX ROM cartridges also allowed games to launch without waiting for cassette loading. Although the MPC-100 reached Europe at an awkward moment commercially, it remains a compelling example of Japanese manufacturers' attempt to bring a common hardware and software standard to the fragmented home computer market.

Technické údaje / Specifications

Výrobce / Manufacturer: Sanyo Electric Co., Ltd., Japonsko / Sanyo Electric Co., Ltd., Japan

Model: MPC-100-01 (evropská nizozemská varianta / Dutch-market European variant)

Rok / Year: 1985

Země / Country: Japonsko, evropská verze pro Nizozemsko / Japan, European Dutch-market variant

Typ / Type: Osmibitový domácí počítač MSX1, evropská verze japonského MPC-6 / Eight-bit MSX1 home computer, European adaptation of Japanese MPC-6

CPU: NEC D780C-1, 8bitový procesor kompatibilní se Z80A / NEC D780C-1, eight-bit Z80A-compatible CPU

Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz

RAM: 64 KB hlavní RAM a samostatných 16 KB VRAM / 64 KB main RAM and separate 16 KB VRAM

ROM: 32 KB ROM, MSX BIOS a Microsoft MSX BASIC 1.0 / 32 KB ROM, MSX BIOS and Microsoft MSX BASIC 1.0

Operační systém / Operating system: MSX BIOS a Microsoft MSX BASIC 1.0 v ROM / MSX BIOS and Microsoft MSX BASIC 1.0 in ROM

Video / Graphics: Texas Instruments TMS9929ANL PAL, text 40 × 24 a 32 × 24, grafika 256 × 192, multicolor 64 × 48, paleta 16 barev, hardwarové sprity / Texas Instruments TMS9929ANL PAL, 40 × 24 and 32 × 24 text, 256 × 192 graphics, 64 × 48 multicolour, 16-colour palette, hardware sprites

Zvuk / Sound: AY-3-8910 PSG, 3 tónové kanály a šum, monofonní analogový výstup / AY-3-8910 PSG, 3 tone channels and noise, mono analogue output

Média / Storage: MSX ROM cartridge a externí kazetový magnetofon, možnost diskového příslušenství přes rozšiřující sběrnici / MSX ROM cartridges and external cassette recorder, optional disk hardware via expansion bus

Rozhraní / Interfaces: Jeden 50pinový cartridge slot, zadní 50pinová rozšiřující sběrnice, speciální 14kontaktní paralelní tiskárnový port, 8pinový DIN magnetofonu, RCA audio, RCA kompozitní video PAL, RF PAL, 2 porty joysticku, RESET, napájecí vypínač / One 50-pin cartridge slot, rear 50-pin expansion bus, special 14-contact parallel printer port, 8-pin DIN cassette, RCA audio, PAL composite RCA, PAL RF, 2 joystick ports, RESET, mains switch

Napájení / Power: 240 V AC, 50 Hz, příkon 11 W, vestavěný síťový zdroj, ověřeno na štítku mého kusu / 240 V AC, 50 Hz, 11 W, integrated mains supply, verified on my unit label

Rozměry / Dimensions: 385 × 242 × 62 mm (šířka × hloubka × výška), přibližně 2,2 kg / 385 × 242 × 62 mm (width × depth × height), approximately 2.2 kg

Původní cena / Original price: Británie 299 GBP, Nizozemsko 995 NLG / United Kingdom £299, Netherlands ƒ995

Náš exemplář / Our machine

Česky / Czech:

Můj Sanyo MPC-100 má na původním štítku označení MPC-100-01, tedy variantu doloženou pro nizozemský trh. Výrobce uvádí sériové číslo 54903055, japonský původ a napájení 240 V, 50 Hz s příkonem 11 W. Počítač je funkční, na fotografiích je připojen ke CRT monitoru a zobrazuje úvodní obrazovku MSX BASICu i spuštěný software.

Pro fotografování jsem sestavu doplnil joystickem, herní kazetou a magnetofonem Blaupunkt Twen de Luxe. Jeho modelová řada pochází z přelomu let 1972 a 1973. Na počítači je vidět horní slot pro cartridge i kruhová záslepka 64K, v zadní části jsou zachyceny připojovací konektory a na pravém boku joystickové porty s tlačítkem RESET. Poslední snímek galerie zachycuje základní desku Sanyo MPC-100.

English / Anglicky:

My Sanyo MPC-100 carries the original MPC-100-01 service reference, a variant documented for the Dutch market. The factory label also confirms serial number 54903055, manufacture in Japan, a 240 V 50 Hz mains supply and 11 W power consumption. The computer is operational. The photographs show it connected to a CRT monitor, displaying the MSX BASIC startup screen and running software.

For the photographs I assembled the computer with a joystick, game cartridge and Blaupunkt Twen de Luxe cassette recorder. That recorder model dates from around 1972 to 1973. The computer's top cartridge slot and round 64K blanking cap are visible, along with the rear connections and right-side joystick ports and RESET button. The final gallery picture shows the Sanyo MPC-100 motherboard.

Zdroje / Sources

https://www.msx.org/wiki/Sanyo_MPC-100

https://manualzz.com/doc/19765757/sanyo-mpc-100-personal-computer-user-manual

https://retroshowcase.gr/manuals/msx_Sanyo_MPC-100_manual.pdf

https://generation-msx.nl/hardware/sanyo/mpc-100/672

https://retroordenadoresorty.blogspot.com/2020/04/ordenador-sanyo-mpc-100-1985-version.html

https://www.computinghistory.org.uk/det/15088/Sanyo-MPC-100/

https://download.file-hunter.com/magazines/EN/MSX%20User/MSX%20User%20Vol1%20No01%20-%201984-12.pdf

https://download.file-hunter.com/magazines/EN/What%20MSX/What%20MSX_%20Vol1%20No4%201985%20Winter.pdf

https://www.radiomuseum.org/r/blaupunkt_twen_de_luxe_7614140_7614.html

Fotodokumentace / Photo documentation



Sanyo MPC-100 MSX s monitorem, joystickem a magnetofonem / Sanyo MPC-100 MSX with monitor, joystick and cassette recorder
Sanyo MPC-100, kompletní MSX sestava / Sanyo MPC-100 complete MSX setup
Klávesnice Sanyo MPC-100 QWERTY a záslepka 64K / Sanyo MPC-100 QWERTY keyboard and 64K cover
Detail černé klávesnice Sanyo MPC-100 / Sanyo MPC-100 black keyboard close-up
Zadní konektory Sanyo MPC-100 a síťové napájení / Sanyo MPC-100 rear connectors and mains power
Štítek Sanyo MPC-100-01, sériové číslo 54903055 / Sanyo MPC-100-01 serial 54903055 factory label
Sanyo MPC-100 s načteným programem na CRT / Sanyo MPC-100 running software on CRT
Sanyo MPC-100 s cartridgí a magnetofonem / Sanyo MPC-100 with cartridge and tape recorder
Detail loga MSX a funkčních kláves Sanyo MPC-100 / Sanyo MPC-100 MSX logo and function keys detail
Pravý bok Sanyo MPC-100 s joysticky a resetem / Sanyo MPC-100 right-side joystick ports and reset
Spodní kryt Sanyo MPC-100 s výrobním štítkem / Sanyo MPC-100 underside with factory plate
Základní deska Sanyo MPC-100, elektronika MSX1 / Sanyo MPC-100 MSX1 motherboard
