Sanyo PHC-30N

Sanyo PHC-30N (1984), japonský osmibitový počítač MSX1 se 64 KB RAM, vestavěným kazetovým magnetofonem a původní krabicí / Sanyo PHC-30N (1984), Japanese MSX1 8-bit computer with 64 KB RAM, built-in cassette recorder and original box
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1984

Česky / Czech:

Sanyo PHC-30N je japonský osmibitový počítač standardu MSX1 z roku 1984. Vznikl jako vylepšené provedení modelu PHC-30 a jeho nejvýraznějším znakem je zabudovaný kazetový magnetofon. Ten se nachází přímo ve skříni počítače nad klávesnicí a má vlastní ovládací tlačítka a počítadlo pásku s možností vynulování. Uživatel tak nepotřeboval samostatný datový magnetofon ani další propojovací kabely. Původní PHC-30 měl pouze 16 KB RAM, zatímco PHC-30N dostal plných 64 KB. Zvětšení operační paměti provázelo odstranění původního externího rozšiřujícího konektoru, dva sloty pro MSX cartridge a tiskový port však zůstaly zachovány. Počítač se v Japonsku prodával v černé i vínově červené variantě. Vedle domácí verze vznikla později také provedení pro Francii a německy mluvící trhy.

Procesorem je Sharp LH0080A, osmibitový obvod kompatibilní se Zilog Z80A na frekvenci přibližně 3,58 MHz. K dispozici je 64 KB operační RAM, 16 KB samostatné obrazové VRAM a standardní 32KB ROM obsahující MSX BIOS a MSX BASIC 1.0. Japonská verze používá grafický procesor Texas Instruments TMS9918A pro videosystém NTSC. Evropské varianty PHC-30N používají odlišný TMS9929A. Obraz nabízí až 256 × 192 bodů, paletu 16 barev, režimy 32 nebo 40 znaků na řádku a 32 hardwarových spritů, z nichž nejvýše čtyři mohou být zobrazeny na jednom řádku. Zvuk odpovídá standardu MSX s tříhlasým programovatelným generátorem kompatibilním s AY-3-8910 a šumovým kanálem. U tohoto modelu se předpokládá integrace části systémové logiky a zvuku do obvodu Yamaha S3527 MSX Engine, přesné osazení je však vhodné ověřit na konkrétní desce.

Na zadní a boční straně jsou výstupy pro televizor a kompozitní monitor, monofonní zvukový výstup, paralelní tiskárna Centronics a dva konektory pro ovladače MSX. Samostatný konektor pro externí datový magnetofon není potřeba. Software lze načítat z vestavěných kazet i zásuvných ROM cartridgí, s vhodným rozšířením lze používat také disketový systém. Původní japonská cena činila 69 800 jenů. Výhodou PHC-30N bylo promyšlené spojení běžně kompatibilního MSX1 s okamžitě připraveným záznamovým zařízením, jehož řemínky však po několika desetiletích často potřebují výměnu.

English / Anglicky:

The Sanyo PHC-30N is a Japanese MSX1 home computer released in 1984 as an improved version of the PHC-30. Its most distinctive feature is the cassette data recorder integrated directly into the computer case above the keyboard. Dedicated tape controls and a resettable counter eliminate the need for a separate tape machine and its cables. The earlier PHC-30 had 16 KB of RAM, whereas the new PHC-30N provided 64 KB. To accommodate the increased memory, Sanyo removed the earlier external expansion bus. The two MSX cartridge slots and the printer interface remained. Black and burgundy versions were sold in Japan, with later variants adapted for France and German speaking European markets.

A Sharp LH0080A, compatible with the Zilog Z80A, runs at approximately 3.58 MHz. The computer contains 64 KB of main RAM, 16 KB of dedicated video RAM and the standard 32 KB MSX BIOS and BASIC 1.0 ROM. The Japanese NTSC model uses the Texas Instruments TMS9918A video processor, while later European PHC-30N versions use the TMS9929A. It supports graphics up to 256 × 192 pixels with a 16-colour palette, 32- or 40-column text and 32 hardware sprites, with a maximum of four visible on one scan line. Sound conforms to MSX1 specifications with an AY-3-8910 compatible three channel programmable sound generator and a noise channel. A Yamaha S3527 MSX Engine is believed to combine some of the system logic and sound functions, although the actual chip markings should be checked on an individual motherboard.

Connections include RF television and composite video outputs, mono audio, a Centronics compatible parallel printer interface and two general purpose MSX controller ports. There is no separate external cassette recorder connector because the tape mechanism is already integrated. Programs can be loaded from the built-in recorder or ROM cartridges, while compatible expansion hardware enables disk use. The original Japanese retail price was 69,800 yen. The PHC-30N offered the convenience of a complete, standard MSX1 cassette based system without a separate recorder, although its rubber drive belts can require replacement after decades.

Technické údaje / Specifications

Výrobce / Manufacturer: Sanyo Electric Co., Ltd., Japonsko / Sanyo Electric Co., Ltd., Japan

Model: PHC-30N

Rok / Year: 1984

Země / Country: Japonsko / Japan

Typ / Type: Osmibitový domácí počítač MSX1 s vestavěným datovým magnetofonem / 8-bit MSX1 home computer with built-in cassette data recorder

CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Zilog Z80A / Sharp LH0080A, Z80A compatible 8-bit CPU

Takt CPU / CPU clock: Přibližně 3,58 MHz / Approximately 3.58 MHz

RAM: 64 KB operační RAM a 16 KB samostatné grafické VRAM. Původní PHC-30 měl 16 KB RAM / 64 KB system RAM plus 16 KB dedicated VRAM, compared with 16 KB RAM in the PHC-30

ROM: 32 KB ROM, MSX BIOS 16 KB a MSX BASIC 1.0 16 KB / 32 KB ROM, 16 KB MSX BIOS plus 16 KB MSX BASIC 1.0

Operační systém / Operating system: MSX BIOS a MSX BASIC 1.0 v ROM, MSX-DOS pouze s odpovídajícím disketovým rozšířením / MSX BIOS and MSX BASIC 1.0 in ROM, MSX-DOS with suitable disk expansion only

Video / Graphics: Japonská verze Texas Instruments TMS9918A (NTSC), evropské varianty TMS9929A. Grafika 256 × 192 bodů, 16 barev, text 32 × 24 nebo 40 × 24 znaků, 32 spritů, nejvýše 4 na řádku / Japanese TMS9918A NTSC, European TMS9929A, 256 × 192, 16 colours, 32 × 24 or 40 × 24 characters, 32 sprites, max 4 per line

Zvuk / Sound: Programovatelný zvukový generátor kompatibilní s AY-3-8910, tři tónové hlasy a šum. Integrace v Yamaha S3527 je pravděpodobná / AY-3-8910 compatible PSG with three tone channels and noise. Yamaha S3527 integration is probable

Média / Storage: Integrovaný kazetový datový magnetofon s mechanickým počítadlem a vlastními tlačítky, 2 sloty na ROM cartridge, volitelný externí disketový systém. V mém magnetofonu vyměněny pohonné řemínky / Built-in cassette recorder with tape counter and controls, 2 ROM cartridge slots, optional disk expansion. Drive belts replaced on my machine

Rozhraní / Interfaces: 2 cartridge sloty, 2 porty pro MSX joystick nebo myš, paralelní Centronics, kompozitní video, televizní RF, mono audio. Bez externího konektoru datového magnetofonu a bez rozšiřující sběrnice staršího PHC-30 / Two cartridge slots, two MSX controller ports, Centronics, composite, RF, mono audio. No external cassette connector or PHC-30 expansion bus

Napájení / Power: Vestavěný napájecí zdroj, japonská varianta určená pro síť AC 100 V, ověřit údaj na výrobním štítku konkrétního kusu / Built-in PSU, Japanese market AC 100 V version, check voltage label on actual unit

Rozměry / Dimensions: Přesné vnější rozměry a hmotnost modelu PHC-30N se nepodařilo spolehlivě doložit dobovou dokumentací. Můj exemplář nebyl přeměřen ani zvážen / Exact dimensions and weight not reliably confirmed in period documentation, my machine not measured

Původní cena / Original price: 69 800 JPY, dobová japonská prodejní cena v roce 1984 / Original Japanese retail price ¥69,800 in 1984

Náš exemplář / Our machine

Česky / Czech:

Můj Sanyo PHC-30N dorazil v původní krabici, ale samotný počítač byl velmi silně znečištěný. Elektronika byla naštěstí funkční a žádnou rozsáhlou opravu nepotřebovala. Celý stroj jsem důkladně vyčistil a ve vestavěném kazetovém magnetofonu vyměnil staré pohonné řemínky. Tím bylo vše vyřešeno. Po renovaci počítač vypadá téměř jako nový a je plně funkční.

Právě zabudovaný datový magnetofon mě na tomto MSX baví nejvíc. V osmdesátých letech představoval praktické řešení, protože odpadly starosti s externím rekordérem a jeho kabely. Na fotografiích je počítač při provozu, jeho původní elektronika, klávesnice, magnetofon i dochovaná dobová krabice.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Sanyo PHC-30N came with its original box, but the computer itself was extremely dirty. Fortunately, its electronics were already working and needed no major repair. I cleaned the whole machine thoroughly and replaced the ageing drive belts in the built-in cassette recorder. That was all it needed. The restored computer is fully operational and now looks almost new.

The integrated data recorder is the feature I appreciate most about this MSX. In the 1980s it offered a practical way to load programs without buying and connecting a separate cassette machine. The photographs show the computer in operation, the original circuit board, keyboard, cassette mechanism and surviving period packaging.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://www.msx.org/wiki/Sanyo_PHC-30N

https://www.msx.org/wiki/Sanyo_PHC-30

https://www.msx.org/wiki/Sanyo_PHC-30N_%28FR%29

https://www.msx.org/wiki/Sanyo_PHC-30N_%28GE%29

https://www.generation-msx.nl/hardware/sanyo/phc-30n/698/

https://retroordenadoresorty.blogspot.com/2020/04/ordenador-sanyo-phc-30-1984.html

https://gyusyabu.ddo.jp/MP3/1985/HYD1.html

Fotodokumentace / Photo documentation

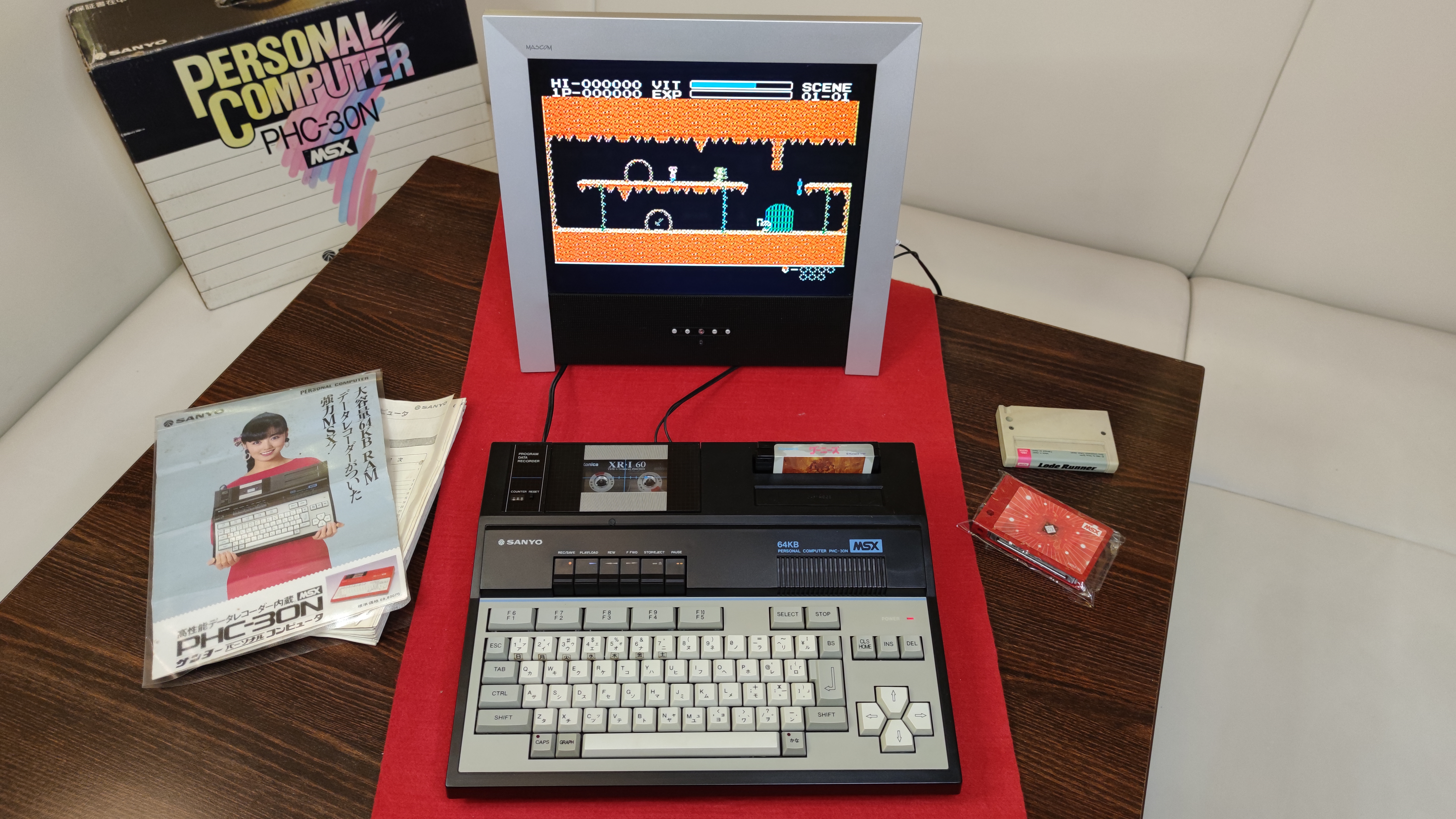

Sanyo PHC-30N, japonský počítač MSX s barevným monitorem a originálním příslušenstvím / Sanyo PHC-30N, Japanese MSX computer with colour monitor and original accessories
Sanyo PHC-30N, funkční sestava s barevným textem na monitoru / Sanyo PHC-30N, working setup with coloured text on monitor
Sanyo PHC-30N, horní pohled na původní světlou klávesnici a tmavý kryt / Sanyo PHC-30N, top view of original light keyboard and dark cover
Sanyo PHC-30N, pohled na původní skříň s klávesnicí a sloty / Sanyo PHC-30N, view of original case with keyboard and slots
Sanyo PHC-30N, detail dobového kartonového obalu s černým potiskem / Sanyo PHC-30N, detail of period cardboard packaging with black print
Sanyo PHC-30N, původní balicí krabice a japonské tištěné materiály / Sanyo PHC-30N, original packaging box and Japanese printed materials
Sanyo PHC-30N, šikmý pohled na klávesnici a monitor s grafickým programem / Sanyo PHC-30N, angled view of keyboard and monitor with graphical program
Sanyo PHC-30N, šikmý pohled na počítač s kartou a softwarovým příslušenstvím / Sanyo PHC-30N, angled view of computer with module and software accessories
Sanyo PHC-30N, zadní panel se slotem a připojenými kabely / Sanyo PHC-30N, rear panel with expansion slot and connected cables
Sanyo PHC-30N, otevřená skříň s osazenou zelenou základní deskou / Sanyo PHC-30N, opened case with populated green motherboard
Sanyo PHC-30N, originální dlouhá krabice počítače s japonským označením / Sanyo PHC-30N, original long computer box with Japanese lettering
