Seiko MAP-1010

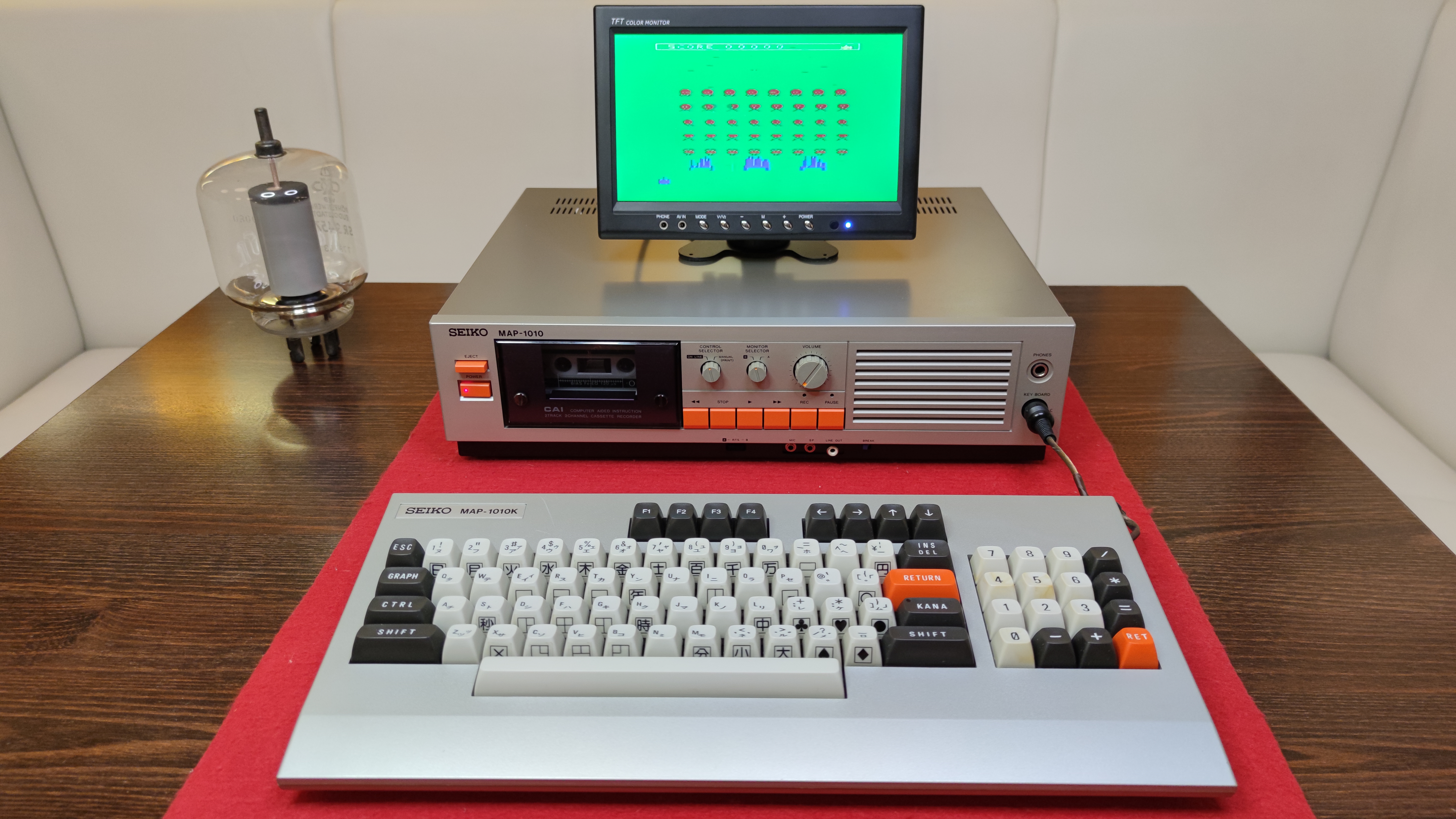

Seiko MAP-1010, vzácný japonský osmibitový počítač s oddělenou klávesnicí a vestavěným dvoustopým magnetofonem / Seiko MAP-1010, rare Japanese 8-bit computer with separate keyboard and built-in two-track cassette recorder
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Seiko MAP-1010, Japonsko, 1983. Neobvyklý osmibitový výukový počítač společnosti Hattori Clock Co. se v Japonsku prodával také pod označením MAP先生 (pan MAP). Konstrukčně patří do stejné rodiny jako Sanyo PHC-25, ale odlišuje se samostatnou klávesnicí, vestavěným magnetofonem a rozhraními pro školní použití. Používá procesor NEC D780C-1 kompatibilní se Z80 na 4 MHz, 32 KB pracovní RAM, dalších 6 KB videopaměti, 24 KB programové ROM a 4 KB znakové ROM. Obraz zajišťuje čip Motorola MC6847 s textovými a semigrafickými režimy i grafikou až 256 × 192 bodů, zvuk obstarává AY-3-8910. Součástí je také obvod hodin reálného času. Zvláštností je programově řízený dvoustopý datarekordér, u kterého jedna stopa pásku slouží datům a druhá běžnému zvukovému záznamu. Mechanika podporuje automatické ovládání a vyhledávání záznamů, přenos dat je přibližně 1200 baudů. Počítač nabízí RF, kompozitní a RGB obrazový výstup, připojení zvuku i další periferní rozhraní. Příbuznost se Sanyo PHC-25 a NEC PC-6001 neznamená úplnou softwarovou kompatibilitu. MAP-1010 se objevil na japonském trhu v roce 1983 za 98 000 jenů. Jméno K. Hattori na výrobním štítku odkazuje na podnik založený Kintaró Hattorim, spojený s historií značek Seiko, Seikosha a Epson.

English / Anglicky:

Seiko MAP-1010, Japan, 1983. This unusual 8 bit educational computer from Hattori Clock Co. was also marketed in Japan as MAP先生 (Mr MAP). It belongs to the same hardware family as the Sanyo PHC-25, but differs in its separate keyboard, integrated tape recorder and education oriented interfaces. An NEC D780C-1, compatible with the Z80, runs at 4 MHz. The computer has 32 KB of main RAM, 6 KB of video RAM, 24 KB of program ROM and 4 KB of character ROM. A Motorola MC6847 handles text and semigraphics as well as graphics up to 256 × 192 pixels, while an AY-3-8910 provides sound. A real time clock circuit is also present. A distinctive feature is the software controlled two track cassette data recorder, using one tape track for computer data and the other for ordinary audio. The recorder provides automatic control and record searching, with data transfers at approximately 1200 baud. Connections include RF, composite and RGB video, audio and additional peripheral interfaces. Its relationship with the Sanyo PHC-25 and NEC PC-6001 does not imply complete software compatibility. The MAP-1010 reached the Japanese market in 1983 at a price of ¥98,000. The K. Hattori name on its manufacturer's label refers to the business founded by Kintaro Hattori, associated with the history of Seiko, Seikosha and Epson.

Technické údaje / Specifications

Výrobce / Manufacturer: Seiko / Hattori Clock Co., Japan

Model: MAP-1010

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový výukový počítač z hardwarové rodiny Sanyo PHC-25 / Japanese 8-bit educational computer, Sanyo PHC-25 hardware family

CPU: NEC D780C-1 (Z80 kompatibilní) / NEC D780C-1 (Z80 compatible)

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 32 KB hlavní RAM a 6 KB obrazové RAM / 32 KB main RAM + 6 KB video RAM

ROM: 24 KB programové ROM a 4 KB znakové ROM / 24 KB program ROM + 4 KB character ROM

Operační systém / Operating system: Seiko BASIC 1.3 (podle označení na sbírkovém exempláři) / Seiko BASIC 1.3 (as identified on the specimen in my collection)

Video / Graphics: Motorola MC6847, textové a semigrafické režimy a grafika až 256 × 192 podle režimu / Motorola MC6847, text/semigraphics and graphics modes up to 256 × 192 depending on mode

Zvuk / Sound: Programovatelný zvukový generátor AY-3-8910 / AY-3-8910 programmable sound generator

Média / Storage: Vestavěný softwarově řízený dvoukanálový kazetový datový magnetofon, přibližně 1200 baudů / Built in software controlled two channel cassette/data recorder, approximately 1200 baud

Rozhraní / Interfaces: Oddělená klávesnice, kazetový magnetofon, tiskárna ve stylu Centronics, video, joystickové porty, výuková a periferní rozhraní / Separate keyboard, cassette/data recorder, Centronics style printer, video, joystick ports and educational/peripheral interfaces

Napájení / Power: Vestavěný síťový zdroj pro japonský trh / Internal Japanese market mains power supply

Původní cena / Original price: 98 000 jenů při uvedení v roce 1983 / ¥98,000 at introduction in 1983

Náš exemplář / Our machine

Česky / Czech:

Seiko MAP-1010 považuji za jeden z nejkrásnějších osmibitových počítačů a zároveň patří k nejvzácnějším kusům mé sbírky. Kontaktoval jsem majitele dalšího exempláře ve Španělsku a na japonských stránkách našel zmínky o dvou dalších kusech. Dochovaných MAP-1010 zřejmě mnoho není.

U svého počítače jsem pořídil dump původní ROM, opravil integrovaný kazetový magnetofon a vyměnil řemínky. Opravu potřeboval také spirálový kabel oddělené klávesnice. Má třináct vodičů a třináctipinový konektor, ale jeho vnější izolace se časem začala rozpadat. Náhrada se shání obtížně.

Jinak je můj MAP-1010 zachovalý téměř jako nový. Jeho dvoustopý magnetofon je nádherná technická zvláštnost. Na jedné stopě mohl být program a na druhé třeba Pink Floyd. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

I consider the Seiko MAP-1010 one of the most beautiful eight-bit computers and one of the rarest machines in my collection. I contacted the owner of another example in Spain and found references to two more on Japanese websites. Surviving examples appear to be scarce.

I dumped the original ROM, repaired the integrated cassette recorder and replaced its belts. The coiled cable connecting the separate keyboard also needed work. It has thirteen conductors and a thirteen-pin connector, but its outer insulation has deteriorated with age. Finding a suitable replacement is difficult.

Otherwise my MAP-1010 is preserved in almost new condition. Its two-track cassette recorder is a fascinating design: one track could hold a program and the other perhaps some Pink Floyd. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
