Sharp MZ-1200

Sharp MZ-1200 z roku 1982, kompletně restaurovaný japonský osmibitový počítač s 10" zeleným CRT, opravenou klávesnicí a kazetovým magnetofonem / Sharp MZ-1200 (1982), fully restored Japanese eight-bit computer with ten-inch green CRT, rebuilt keyboard and cassette recorder
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1982

Česky / Czech:

V roce 1982 měl Sharp na trhu hned několik různých osmibitových počítačů. Vedle výkonnějšího MZ-80B a nové řady MZ-2000 pokračoval i v osvědčené rodině MZ-80K. Jejím posledním klasickým modelem s monitorem a magnetofonem zabudovaným do jedné skříně se stal MZ-1200. Japonské reklamy jej představily v červnu 1982, do obchodů přišel podle dobových svědectví během července a stál 148 000 jenů. To byla stejná cena jako u předchozího MZ-80K2E. Sharp tak nabídl poměrně dostupný kompletní počítač s obrazovkou, magnetofonem a klávesnicí, aniž by zákazník musel dokupovat další základní zařízení.

Na první pohled MZ-1200 připomíná exportní Sharp MZ-80A, prodávaný například v Británii a Německu. Oba mají širokou psací klávesnici, vestavěný monochromatický CRT a kazetovou mechaniku napravo. Nejde však o dva stroje se zcela shodnou elektronikou a firmwarem. MZ-1200 byl upravený pro japonský trh. Na hlavních klávesách najdeme popisy pro katakanu a další japonské znaky. Pravý oddělený blok slouží především grafickým symbolům a má čtyři sloupce po pěti tlačítkách. Exportní MZ-80A naopak používá vpravo numerický blok a jiné rozložení speciálních kláves. Barevnost a vnitřní osazení se také v detailech liší.

Technický základ tvoří osmibitový procesor Sharp LH0080A, kompatibilní se Zilog Z80, obvykle uváděný s taktem 2 MHz. Některé sekundární katalogy uvádějí odlišné frekvence, avšak dobově doložená příslušnost ke konstrukční rodině MZ-80A a servisní podklady podporují 2 MHz jako běžnou hodnotu. Standardní operační paměť činila 32 KB. Přidáním šestnáctikilobajtového modulu mohla vzrůst na 48 KB. Důležitou změnou proti starším modelům bylo, že při tomto rozšíření nebylo nutné pájet čipy přímo na základní desku. MZ-1200 má samostatnou znakovou videopaměť, umožňující ukládat obraz i za právě viditelným okrajem obrazovky, a zachovává textový režim 40 znaků na 25 řádcích.

V horní části se nachází desetipalcový CRT monitor se zeleným luminoforem. Grafika vychází především z předdefinovaných znaků a pseudografiky, nikoliv z nezávisle adresovatelné barevné bitmapy. Jednoduché tóny přehrává vestavěný bzučák či reproduktor. Na pravé straně je zabudovaný kazetový magnetofon se záznamem přibližně 1 200 bitů za sekundu. Číslo 1200 v názvu modelu bývá vykládáno právě jako odkaz na tuto rychlost. Počítač nabízí také rozšiřující rozhraní pro tiskárnu a volitelné diskové vybavení. Jde však stále o stroj navržený především pro jednoduché použití s kazetami.

Zůstala také základní myšlenka Clean Computer. Po zapnutí se spustí krátký monitorovací program v ROM. Samotný BASIC není pevně zabudován do počítače, ale načítá se z magnetofonové kazety. Pro japonský MZ-1200 je doložen monitor SP-1002 a BASIC SP-5030. Exportní MZ-80A používá například monitor SA-1510 a BASIC SA-5510. K tomu přistupuje odlišná CG-ROM, tedy paměť se vzory znaků, a rozdílná klávesnicová matice. Software mezi oběma počítači může být do značné míry příbuzný, ale při použití nesprávné znakové ROM se mohou objevovat chybné znaky. Právě tyto rozdíly jsou velmi důležité při dnešních opravách a výměnách původních pamětí.

Design je na začátek osmdesátých let mimořádně zdařilý. Oproti starším modelům MZ-80K dostal MZ-1200 světle krémovou plastovou skříň, díky které byl přibližně o tři kilogramy lehčí než MZ-80K2E. Klávesnice je skutečného psacího typu a podle dobové reklamy umožňuje zadávat přes dvě stovky různých znaků a funkcí. Zajímavostí je nápis Personal Computer, který se vrátil na čelo počítače místo označení Clean Computer. Koncepce s odklopným krytem zůstala zachována, ale otevření už neznamená okamžitý přístup k celé základní desce. Klávesnice a samotný monitor zůstávají v dolní části skříně, a při rozsáhlejší opravě je nutné odmontovat i je.

Na dobovém trhu šlo o jeden z cenově zajímavých kompletních osmibitů. Za 148 000 jenů zákazník dostal monitor, kazetovou mechaniku i počítač, zatímco u mnoha konkurentů se tyto části kupovaly zvlášť. MZ-1200 byl určen pro domácí japonský trh, zatímco příbuzný MZ-80A se vyvážel do Evropy. Následující MZ-700 už opustil tradiční uspořádání s pevným monitorem a otevřel další kapitolu historie Sharpu. MZ-1200 dnes zůstává krásným zakončením původní integrované řady a zároveň strojem, na kterém je možné studovat rozdíly mezi japonskou a evropskou verzí jednoho konstrukčního nápadu. 🙂

English / Anglicky:

By 1982, Sharp was selling several quite different eight-bit computers. Alongside the more powerful MZ-80B and new MZ-2000 family, the company continued developing its established MZ-80K line. The MZ-1200 became the final traditional all-in-one version of that line, with monitor and cassette recorder built into the same case. Japanese advertisements announced it in June 1982, with retail availability apparently following in July. It cost ¥148,000, the same amount as the preceding MZ-80K2E. Sharp was therefore able to offer a relatively affordable complete computer that included a screen, tape recorder and keyboard without requiring customers to buy the essential parts separately.

At first glance, the MZ-1200 looks remarkably similar to the export-market Sharp MZ-80A sold in countries including Britain and Germany. Both have a wide typewriter-style keyboard, integrated monochrome CRT and cassette mechanism on the right. Their circuitry and firmware are not entirely identical, however. The MZ-1200 was adapted for the domestic Japanese market. Its main keyboard includes katakana and other Japanese-character legends. The separate right-hand group primarily contains graphic symbols arranged in four columns and five rows. By contrast, the export MZ-80A has a numeric keypad on the right and a different arrangement of special keys. There are also detailed differences in internal components and case styling.

The central processor is Sharp's LH0080A, compatible with the Zilog Z80, generally quoted at 2 MHz. Some secondary catalogues give conflicting frequencies, but its close relationship to the MZ-80A design and detailed technical references support 2 MHz as the normal operating speed. Standard RAM was 32 KB, expandable to 48 KB with an additional 16 KB module. An important improvement over older machines was that this upgrade no longer required memory chips to be soldered onto the motherboard. Separate character video memory allowed information to be retained beyond the currently visible area of the screen, while the standard display remained 40 characters across 25 lines.

A ten-inch green-phosphor CRT occupies the upper part of the computer. Graphics primarily use predefined characters and semigraphics rather than an independently addressable colour bitmap. Simple sounds come from a built-in beeper or speaker. The cassette recorder on the right records and loads data at approximately 1,200 bits per second. The number 1200 in the model designation is often linked to that transfer speed. There are also expansion connections for printers and optional floppy-disk equipment, although the computer was designed primarily for simple operation with cassettes.

Sharp retained its Clean Computer concept. When the machine is switched on, a small ROM-resident monitor program starts. BASIC is not built in permanently and instead has to be loaded from cassette. The Japanese MZ-1200 is documented with monitor SP-1002 and BASIC SP-5030, whereas the export MZ-80A used versions including monitor SA-1510 and BASIC SA-5510. Their CG-ROMs, which define the character shapes, and keyboard matrices also differ. Software may be closely related between the two models, but using the wrong character ROM can result in incorrect screen characters. Those differences are especially relevant today when restoring computers or replacing failed original memory devices.

The industrial design is particularly appealing for the early 1980s. Compared with the older MZ-80K models, the MZ-1200 gained a light cream-coloured plastic case, reportedly making it approximately three kilograms lighter than the MZ-80K2E. The typewriter-style keyboard was advertised as allowing access to more than two hundred different characters and functions. Another distinctive detail is the Personal Computer badge, which returned to the front panel in place of the Clean Computer label. The hinged enclosure remained, although opening it did not immediately expose the complete motherboard. The keyboard and actual CRT assembly stay in the lower chassis, so major servicing requires additional disassembly.

For its time, the MZ-1200 was a competitively priced complete eight-bit system. At ¥148,000, customers received a monitor, cassette transport and computer, whereas many competing systems required separate purchases. The MZ-1200 was marketed in Japan while its close relative, the MZ-80A, was exported to Europe. The later MZ-700 abandoned the traditional fixed-monitor layout and took Sharp's home computer range in a new direction. Today, the MZ-1200 is a beautiful final chapter in the original integrated MZ family and an excellent opportunity to explore the differences between Japanese and European versions of the same basic design. 🙂

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-1200

Rok / Year: 1982

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový osobní počítač s vestavěným CRT a magnetofonem, poslední integrovaná generace MZ-80K / Japanese eight-bit all-in-one personal computer with CRT and cassette, final integrated MZ-80K generation

CPU: Sharp LH0080A kompatibilní se Zilog Z80 / Sharp LH0080A, Zilog Z80 compatible

Takt CPU / CPU clock: 2 MHz podle většiny technických pramenů, některé sekundární přehledy se liší / 2 MHz according to most technical sources, some secondary listings differ

RAM: Standardní RAM 32 KB, rozšiřitelná přídavnými 16 KB na 48 KB / 32 KB standard RAM, expandable by 16 KB to 48 KB

ROM: 4 KB monitorovací ROM SP-1002, 2 KB CG-ROM znaků, BASIC je na kazetě / 4 KB SP-1002 monitor ROM, 2 KB character generator ROM, BASIC on cassette

Operační systém / Operating system: Monitor SP-1002 v ROM, japonský BASIC SP-5030 načítaný z kazety, filozofie Clean Computer / SP-1002 monitor ROM, Japanese SP-5030 BASIC loaded from cassette, Clean Computer concept

Video / Graphics: 10" zelený monochromatický CRT, text 40 × 25 znaků, 2 KB textové VRAM, znaková pseudografika / Ten-inch green monochrome CRT, 40 × 25 characters, 2 KB text VRAM and character semigraphics

Zvuk / Sound: Vestavěný jednoduchý bzučák či jednokanálový reproduktor / Built-in simple beeper or mono speaker

Média / Storage: Integrovaný kazetový magnetofon, přenos 1 200 bitů/s, volitelná externí disketová jednotka / Built-in cassette tape recorder, 1,200 bits/s, optional external floppy drive

Rozhraní / Interfaces: Rozšiřující rozhraní Sharp MZ pro dobové tiskárny a disková rozšíření / Sharp MZ expansion interface for period printers and floppy options

Napájení / Power: Vestavěný síťový zdroj, japonská domácí verze pro 100 V AC, přesný příkon tohoto kusu nezdokumentován / Built-in power supply, Japanese domestic 100 V AC version, exact rating of this specimen undocumented

Původní cena / Original price: Japonsko, oznámen červen 1982, prodej přibližně od července, cena 148 000 jenů / Japan, announced June 1982, sold around July, price ¥148,000

Náš exemplář / Our machine

Česky / Czech:

Můj Sharp MZ-1200 jsem získal nefunkční a ve špatném stavu. Největší trápení představovala klávesnice. Musel jsem odpájet všechny její spínače, každý jednotlivě rozebrat a vyprat v lihu, potom je znovu složit, osadit do desky a všechny znovu zapájet. Byla to jedna z nejpracnějších klávesnicových oprav, jaké jsem absolvoval.

Nefungoval ani vestavěný CRT monitor. Vyměnil jsem všechny vadné kondenzátory v jeho elektronice a obraz znovu zprovoznil. Další závadou byla znaková ROM, proto jsem vyměnil a naprogramoval náhradní EPROM s potřebnými znakovými daty. Po vyčištění a složení počítač konečně funguje. Na fotografiích je celá oprava od rozebrané elektroniky přes oddělené spínače klávesnice až po hotový počítač.

Dnes je MZ-1200 plně funkční a vypadá jako nový. Vyfotografoval jsem jej také vedle svého Sharpu MZ-80A s německou přestavbou Panda P1. Díky tomu lze pěkně porovnat podobnou skříň a velmi rozdílné klávesnice. Po tolika hodinách práce mám z výsledku opravdu velkou radost. 🙂

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Sharp MZ-1200 arrived in non-working, neglected condition. The biggest challenge was its keyboard. I had to desolder every switch, take them apart and clean each one individually in alcohol, then reassemble, refit and solder every switch back onto the keyboard board. It was one of the most labour-intensive keyboard restorations I have ever undertaken.

The built-in CRT monitor also failed to work. I replaced faulty capacitors throughout its circuitry and restored the picture. The character ROM was another problem, so I replaced it with a correctly programmed EPROM containing the required character patterns. After cleaning and reassembling everything, the computer finally worked again. The photographs follow the restoration from dismantled electronics and separate key switches to the finished computer.

My MZ-1200 is now fully operational and looks almost new. I also photographed it beside my Sharp MZ-80A with the unusual German Panda P1 conversion. The photographs make it easy to compare the related case designs and very different keyboards. After so many hours of work, seeing it run again is particularly rewarding. 🙂

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://retropc.net/ohishi/museum/mz1200.htm

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1559550.html

https://akiba-pc.watch.impress.co.jp/docs/wakiba/retro/556262.html

https://www.suwa-koubou.jp/micom/MZ80Emulator/mz80emu_en.html

https://pgary.hatenablog.com/entry/2025/05/21/205503

https://sites.google.com/site/jamesskingdom/Home/computers-exposed/sharp-computers

https://idealine.info/sharpmz/mzovview.htm

https://www.retropctraditioner.net/devicelist.html

https://github.com/MiSTer-devel/SharpMZ_MiSTer

https://www.museodeinformatica.org.ar/2025/06/sharp-mz-80a-mz-1200/

Fotodokumentace / Photo documentation

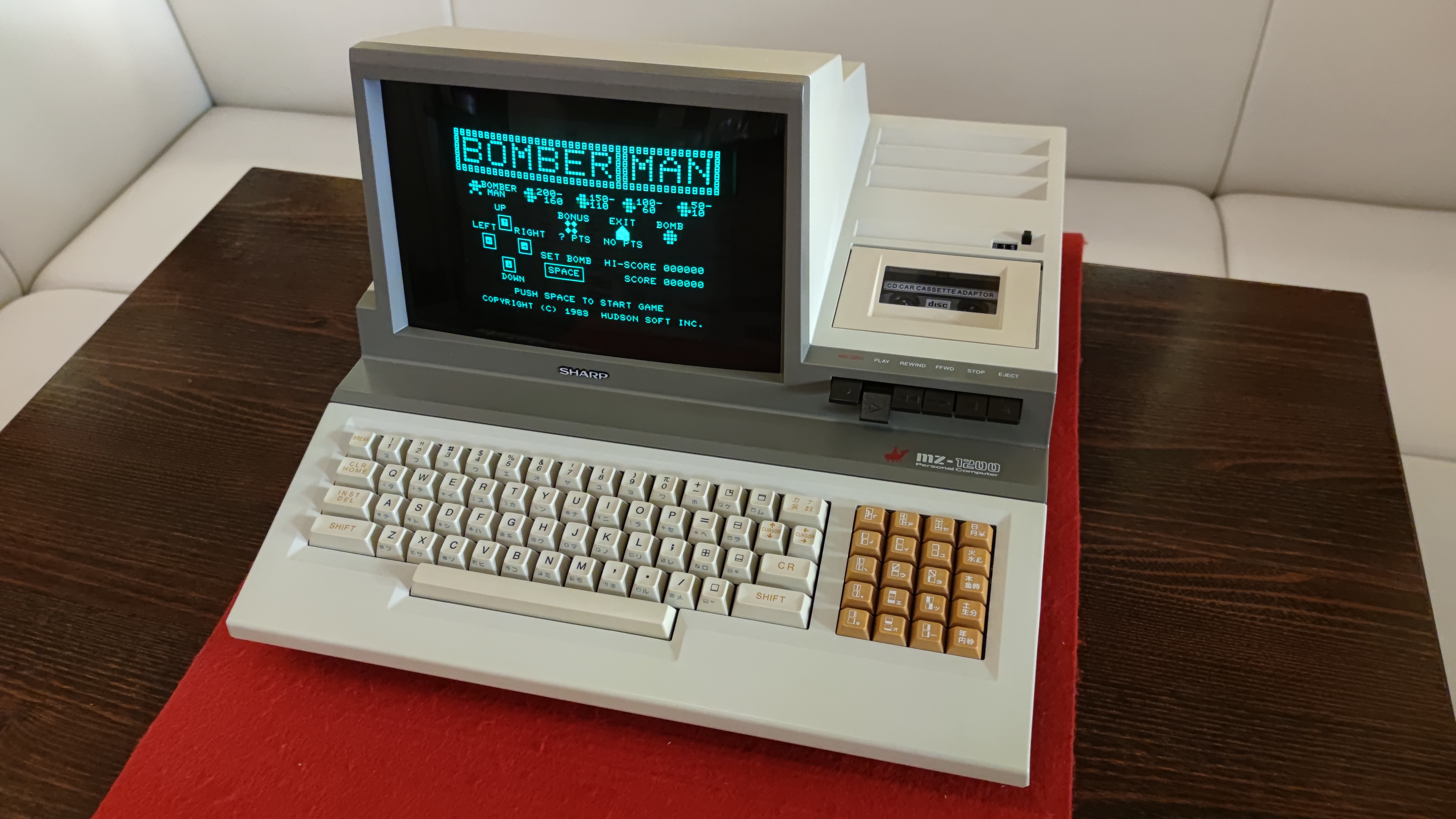

Sharp MZ-1200 z roku 1982 po opravě, funkční zelený CRT s běžícím programem a obnovená originální klávesnice / Restored 1982 Sharp MZ-1200 with working green CRT running software and repaired original keyboard
Sharp MZ-1200 vlevo a Sharp MZ-80A upravený na terminál Panda P1 vpravo, srovnání monitorů a klávesnic / Sharp MZ-1200 left and Sharp MZ-80A converted to Panda P1 terminal right, comparing CRTs and keyboards
Sharp MZ-1200 kompletně rozebraný na pracovním stole, samostatný CRT, základní deska a díly skříně při opravě / Sharp MZ-1200 fully dismantled on workbench, separate CRT, motherboard and cabinet parts during restoration
Sharp MZ-1200 při diagnostice otevřeného šasi, odkrytá deska klávesnice a slabý zelený obraz na CRT monitoru / Sharp MZ-1200 during diagnosis with chassis open, keyboard board exposed and faint green CRT display
Sharp MZ-1200 při oživování monitoru, samostatný CRT vedle základní desky se zkušebním obrazem / Sharp MZ-1200 during CRT troubleshooting, separate CRT beside motherboard with test image on screen
Sharp MZ-1200 s otevřenou skříní během renovace, odkrytá základní deska a odpojené části monitoru i klávesnice / Sharp MZ-1200 with cabinet open during restoration, exposed motherboard and disconnected display and keyboard sections
Sharp MZ-1200, přední kovový panel klávesnice po vyjmutí jednotlivých spínačů a původních kláves / Sharp MZ-1200 front metal keyboard plate after removing individual switches and original keys
Sharp MZ-1200, jednotlivé rozebrané části klávesových spínačů v misce připravené k čištění / Sharp MZ-1200 individual disassembled key switch parts in a bowl prepared for cleaning
Sharp MZ-1200 při opětovné montáži klávesnice, obnovené spínače a některé nasazené krytky, otevřená skříň počítače / Sharp MZ-1200 during keyboard reassembly, restored switches and partly refitted keycaps in the open computer
Sharp MZ-1200 po náročné renovaci, šikmý pohled na světlou japonskou skříň, vestavěný magnetofon a funkční obrazovku / Sharp MZ-1200 after extensive restoration, angled view of pale Japanese cabinet, integrated cassette deck and working screen
Sharp MZ-1200 vlevo a přestavěný Sharp MZ-80A Panda P1 vpravo, přímý pohled na rozdílné klávesnice a skříně / Sharp MZ-1200 left and converted Sharp MZ-80A Panda P1 right, front comparison of keyboard and case designs
Sharp MZ-1200 během opravy klávesnice, pohled na spodní stranu rozsáhlé desky spínačů, kabely a základní desku / Sharp MZ-1200 during keyboard repair, underside of large key switch board with cables and mainboard behind
Sharp MZ-1200 rozebraný při opravě monitoru, samostatné CRT šasi, deska s kondenzátory a základní deska počítače / Sharp MZ-1200 dismantled for CRT repair, separate display chassis, capacitor board and computer motherboard
Sharp MZ-1200, rozložená elektronika CRT monitoru a základní deska s měřicími přístroji a servisními podklady / Sharp MZ-1200, dismantled CRT circuitry and motherboard with test equipment and service documentation
Sharp MZ-1200, detail desky elektroniky CRT s transformátorem a vyměňovanými elektrolytickými kondenzátory / Sharp MZ-1200 close-up of CRT electronics board with transformer and electrolytic capacitors being serviced
Sharp MZ-1200, demontovaná deska plošných spojů klávesnice oddělená od kovového panelu s otvory pro spínače / Sharp MZ-1200 keyboard printed circuit board removed from metal panel showing empty switch positions
Sharp MZ-1200, detail rozebraného mechanického spínače klávesnice s pružinkou a kontaktním mechanismem / Sharp MZ-1200 close-up of dismantled mechanical keyboard switch showing spring and contact mechanism
