Sharp MZ-1500

Země / Country:
Japonsko / Japan
Rok / Year:
1984
Česky / Czech:
V roce 1984 se společnost Sharp rozhodla dát své domácí osmibitové řadě další výraznou podobu. Dne 8. května představila model MZ-1500 a 1. června jej uvedla na japonský trh za 89 800 jenů. Na první pohled připomínal známý MZ-700, ale místo světlé skříně se objevil elegantní tmavý počítač s úplně novou výbavou. Konstruktéři zachovali osvědčenou základní architekturu a kompatibilitu s velkou částí programů pro MZ-700. Současně přidali programovatelnou grafiku, podstatně lepší zvuk a neobvyklé vestavěné úložiště. Tím byl Quick Disk, na němž bylo možné spouštět BASIC i hry mnohem pohodlněji než z klasického magnetofonu.
MZ-1500 vznikl především pro japonský domácí trh. V Evropě se běžně neprodával, kdežto příbuzný Sharp MZ-800 se stal populárním i v Československu. Není však správné označovat MZ-1500 za pouhou japonskou variantu MZ-800. Obě konstrukce mají společné kořeny v MZ-700, ale používají rozdílné základní desky, obrazovou elektroniku, zvukové obvody a některé periferie. Původní MZ-700 měl barevné obrazce založené hlavně na pevných znakových sadách. Sharp MZ-1500 jeho možnosti rozšířil o vlastní PCG, tedy Programmable Character Generator, který umožňoval vytvářet a měnit tvary znaků za běhu programu.
Uvnitř pracuje osmibitový procesor Sharp LH0080A kompatibilní se Zilog Z80A na frekvenci přibližně 3,58 MHz. Základní operační paměť činí 64 KB RAM. Samostatná textová a atributová paměť má 4 KB a dalších 24 KB je určeno pro programovatelné obrazové znaky PCG. Systém používá celkem 12 KB monitorovacích ROM a 4 KB paměti se vzory základních znaků. Zachoval se přitom princip Clean Computer. V ROM není BASIC připravený k okamžitému spuštění. Počítač při zapnutí nejprve zkusí zavést program z Quick Disku, případně nabídne další možnosti spuštění, například z magnetofonu nebo přes monitorovací příkazy. Základním dodávaným prostředím byl QD BASIC MZ-5Z001.
Právě PCG představoval pro hry velký pokrok. MZ-1500 zobrazuje 40 znaků na 25 řádcích a umí osm barev. Program si může definovat vlastní znaky o velikosti 8 × 8 bodů a poskládat z nich obraz odpovídající rastru 320 × 200 bodů. Díky tomu dokáže zobrazovat rychlé barevné animace, rolování a přibližně tisíc současně definovaných obrazových prvků. Nejde ale o stejný princip jako u klasické volně adresovatelné bitmapové grafiky MZ-800. Některé programy navíc využívaly kombinaci více vrstev znaků. Obraz se přenáší na externí televizor či monitor prostřednictvím digitálního RGB, kompozitního videa nebo RF výstupu.
Dalším zásadním rozdílem byl zvuk. Místo jediného jednoduchého generátoru dostal počítač dva čipy Texas Instruments SN76489. Každý nabízí tři tónové kanály a šumový generátor. Výsledkem je až šest současných tónů, které bylo možné rozdělit do stereofonního výstupu. Pro herní hudbu v polovině osmdesátých let šlo o pozoruhodnou výbavu. Japonské reklamy tak mohly zdůrazňovat kvalitnější audiovizuální zážitky, a MZ-1500 opravdu získal řadu her, které starší MZ-700 ve stejné podobě nezvládal.
Největší specialitou je ovšem samotný Quick Disk. Sharp použil malý magnetický disk vyvinutý pro levnější a rychlejší ukládání dat. Na rozdíl od běžné diskety se soustřednými stopami má každá strana média jedinou dlouhou spirálovou stopu. Jedna strana pojme 64 KB, obě strany celkem 128 KB, k použití druhé strany je však nutné disk fyzicky otočit. Mechanika nemůže libovolně vyhledat jednotlivý sektor jako klasický floppy disk, pracuje převážně sekvenčně. Přesto dokázala načíst celých 64 KB zhruba za osm sekund, zatímco načítání podobně velkého programu z audiokazety běžně trvalo několik minut.
Quick Disk se později objevil i v dalších přístrojích, například v hudebních nástrojích, a podobný záznamový princip použil Nintendo Famicom Disk System. U Sharpu existoval také volitelný 64KB RAM File, který zlepšoval práci s daty a mohl sloužit jako rychlé pomocné úložiště. Zajímavostí je, že MZ-1500 umožňuje využívat magnetofonový vstup i přesto, že už má vestavěný Quick Disk. Monitorovací příkaz QX přímo kopíruje soubor z kazetového vstupu na vložený Quick Disk. Pokud do příslušného audio vstupu přivedeme místo magnetofonu přehrávaný WAV soubor z počítače, můžeme tak původní programy přenést na skutečné QD médium. Další příkazy QL, QS, QD, QF a QC slouží k načtení, uložení, výpisu obsahu, inicializaci a kopírování souborů.
Mnohé programy ve strojovém kódu pro MZ-700 fungují také na MZ-1500, ale tituly využívající programovatelný znakový generátor PCG a stereofonní zvuk jsou určené přímo pro MZ-1500. Joystickové konektory Sharpu mají vlastní zapojení a nelze předpokládat kompatibilitu s běžnými ovladači Atari.
English / Anglicky:
In 1984, Sharp gave its Japanese home-computer range another distinctive new model. The MZ-1500 was announced on 8 May and went on sale in Japan on 1 June for ¥89,800. At first glance it resembled the familiar MZ-700, but its dark cabinet concealed a considerably more sophisticated computer. Sharp retained the proven basic architecture and compatibility with much of the MZ-700 software library while adding programmable character graphics, significantly improved sound and an unusual integrated storage device. This was the Quick Disk, which could load BASIC and games much faster and more conveniently than an ordinary cassette recorder.
The MZ-1500 was developed mainly for the Japanese domestic market and was not normally sold in Europe, where the related MZ-800 gained a following, including in Czechoslovakia. However, calling it merely a Japanese version of the MZ-800 would be misleading. Both machines descend from the MZ-700, but their motherboards, video systems, sound circuits and some peripheral connections are distinctly different. The earlier MZ-700 created colour pictures mainly from fixed character shapes. The MZ-1500 expanded these possibilities with a Programmable Character Generator, or PCG, allowing software to redefine graphical characters while running.
The processor is Sharp's eight-bit LH0080A, compatible with the Zilog Z80A, running at approximately 3.58 MHz. Main memory is 64 KB, with 4 KB of separate text and attribute video memory and another 24 KB for programmable graphics characters. There are 12 KB of monitor ROM and 4 KB of character generator ROM. The Clean Computer principle was retained, meaning BASIC was not permanently installed in system ROM. At power-up, the computer first attempts to load software from the Quick Disk, or can enter other boot and monitor options including cassette loading. The supplied programming environment was QD BASIC MZ-5Z001.
The PCG was particularly valuable for games. The MZ-1500 displays 40 characters across 25 lines using eight colours. Software can define 8 × 8 pixel character patterns and combine them into a screen corresponding to a 320 × 200 pixel raster. This permits colourful animation, scrolling and around one thousand graphical character positions. It does not operate in exactly the same way as the freely addressable bitmap hardware of the European MZ-800. Some software could also combine different character layers for more elaborate effects. Video is available through digital RGB, composite and RF outputs for an appropriate external display.
The sound hardware was another major advance. Instead of a single simple tone generator, Sharp fitted two Texas Instruments SN76489 chips. Each provides three tone channels and a noise generator. Together they allow up to six simultaneous musical tones with the possibility of stereo output. This was impressive for a home computer in the mid-1980s, and Japanese software publishers produced games that made good use of the MZ-1500's more advanced graphics and sound.
The most distinctive component is the Quick Disk drive. Sharp used a small magnetic medium designed to offer faster, cheaper storage than conventional floppy drives. Unlike a floppy disk with multiple concentric tracks, each side of a Quick Disk has one long spiral track. A single side stores 64 KB and a disk has 128 KB in total, although it must be physically flipped to access the other side. The mechanism is sequential rather than a normal randomly accessible floppy drive. Nevertheless, a complete 64 KB side could be read in roughly eight seconds, compared with several minutes for similar data on cassette tape.
Quick Disk technology also appeared in later products such as musical instruments, and a related recording system was used in the Nintendo Famicom Disk System. Sharp offered an optional 64 KB RAM File expansion that improved data handling and could work as a fast temporary storage device. The MZ-1500 also retained an external cassette input despite having a built-in Quick Disk. Its ROM monitor includes the QX command, which copies a cassette file directly onto a Quick Disk. By feeding a suitable WAV recording from a modern computer's audio output into the cassette input, an owner can therefore write historical programs to genuine Quick Disk media. Other monitor commands, including QL, QS, QD, QF and QC, provide loading, saving, directory listing, formatting and file copying.
Many machine-language programs for the MZ-700 also run on the MZ-1500, but titles using its programmable character generator (PCG) and stereo sound were written specifically for the newer machine. The Sharp joystick sockets use their own wiring and must not be assumed compatible with standard Atari controllers.
Technické údaje / Specifications
Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan
Model: MZ-1500
Rok / Year: 1984
Země / Country: Japonsko / Japan
Typ / Type: Japonský osmibitový domácí počítač MZ-1500 s vestavěným Quick Diskem, programovatelnou znakovou grafikou PCG a stereofonním zvukem / Japanese eight-bit MZ-1500 home computer with integrated Quick Disk, programmable character graphics PCG and stereo sound
CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Zilog Z80A / Sharp LH0080A, Zilog Z80A-compatible eight-bit CPU
Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz
RAM: 64 KB hlavní RAM, 4 KB textové a atributové VRAM, 24 KB RAM pro programovatelné znaky PCG / 64 KB main RAM, 4 KB text and attribute VRAM, 24 KB programmable character generator RAM
ROM: 4 KB monitor ROM pro MZ-700, 8 KB monitor ROM pro MZ-1500 a 4 KB znakové CG-ROM / 4 KB MZ-700 monitor ROM, 8 KB MZ-1500 monitor ROM and 4 KB character generator ROM
Operační systém / Operating system: Sharp ROM Monitor 9Z-502M, QD BASIC MZ-5Z001 z Quick Disku, možnost načítání z externí kazety, Clean Computer / Sharp 9Z-502M ROM Monitor, QD BASIC MZ-5Z001 loaded from Quick Disk, optional external cassette loading, Clean Computer
Video / Graphics: 40 × 25 znaků, 8 barev, programovatelná znaková grafika PCG s rastrem až 320 × 200 bodů, digitální RGB, kompozitní video a RF, nikoli běžná bitmapa MZ-800 / 40 × 25 characters, eight colours, PCG character graphics corresponding to up to 320 × 200 pixels, digital RGB, composite video and RF, not the MZ-800 bitmap system
Zvuk / Sound: 2× Texas Instruments SN76489, celkem 6 tónových kanálů a 2 šumové generátory, stereo výstupy / Two Texas Instruments SN76489 chips, six tone channels and two noise generators in total, stereo outputs
Média / Storage: Vestavěný Mitsumi Quick Disk, 64 KB na stranu a 128 KB po otočení média, spirálová stopa, sekvenční čtení asi 8 s na stranu, externí magnetofonový vstup a volitelná floppy / Integrated Mitsumi Quick Disk, 64 KB per side and 128 KB after flipping media, spiral track, sequential reading around 8 s per side, external cassette input and optional floppy drive
Rozhraní / Interfaces: Digitální RGB 8pin DIN, kompozitní video, RF, tiskárnové rozhraní Centronics nebo Sharp, 2 speciální joystickové porty Sharp MZ-1X03, magnetofonové vstupy a výstupy, stereo audio a rozšiřující sloty / Eight-pin digital RGB DIN, composite video, RF, Centronics or Sharp printer interface, two special Sharp MZ-1X03 joystick ports, cassette I/O, stereo audio and expansion slots
Napájení / Power: Originální japonská verze pro 100 V AC, 50/60 Hz, příkon přibližně 28 W / Original Japanese 100 V AC, 50/60 Hz version, approximately 28 W
Rozměry / Dimensions: 440 × 305 × 109 mm, přibližně 5 kg / 440 × 305 × 109 mm, approximately 5 kg
Původní cena / Original price: Japonsko, představen 8. května 1984, v prodeji od 1. června 1984 za 89 800 jenů / Japan, announced 8 May 1984, on sale 1 June 1984 for ¥89,800
Náš exemplář / Our machine
Můj Sharp MZ-1500 pochází přímo z Japonska, z prefektury Tokušima. Koupil jsem jej ve výborném původním stavu. Počítač fungoval hned při prvním zapnutí, stačilo jej vyčistit a v mechanice Quick Disk vyměnit zestárlý hnací řemínek. Jinou opravu elektroniky nepotřeboval. Jde o originální japonskou verzi na 100 V.
Dokoupil jsem několik originálních Quick Disků a pomocí zvukové karty běžného PC jsem na ně přenesl hry z WAV souborů. Připojil jsem audio výstup počítače k magnetofonovému vstupu Sharpu a v jeho monitoru použil příkaz QX, který program z kazetového vstupu zapíše přímo na Quick Disk. Funguje to skvěle a hry tak mohu spouštět z původní mechaniky.

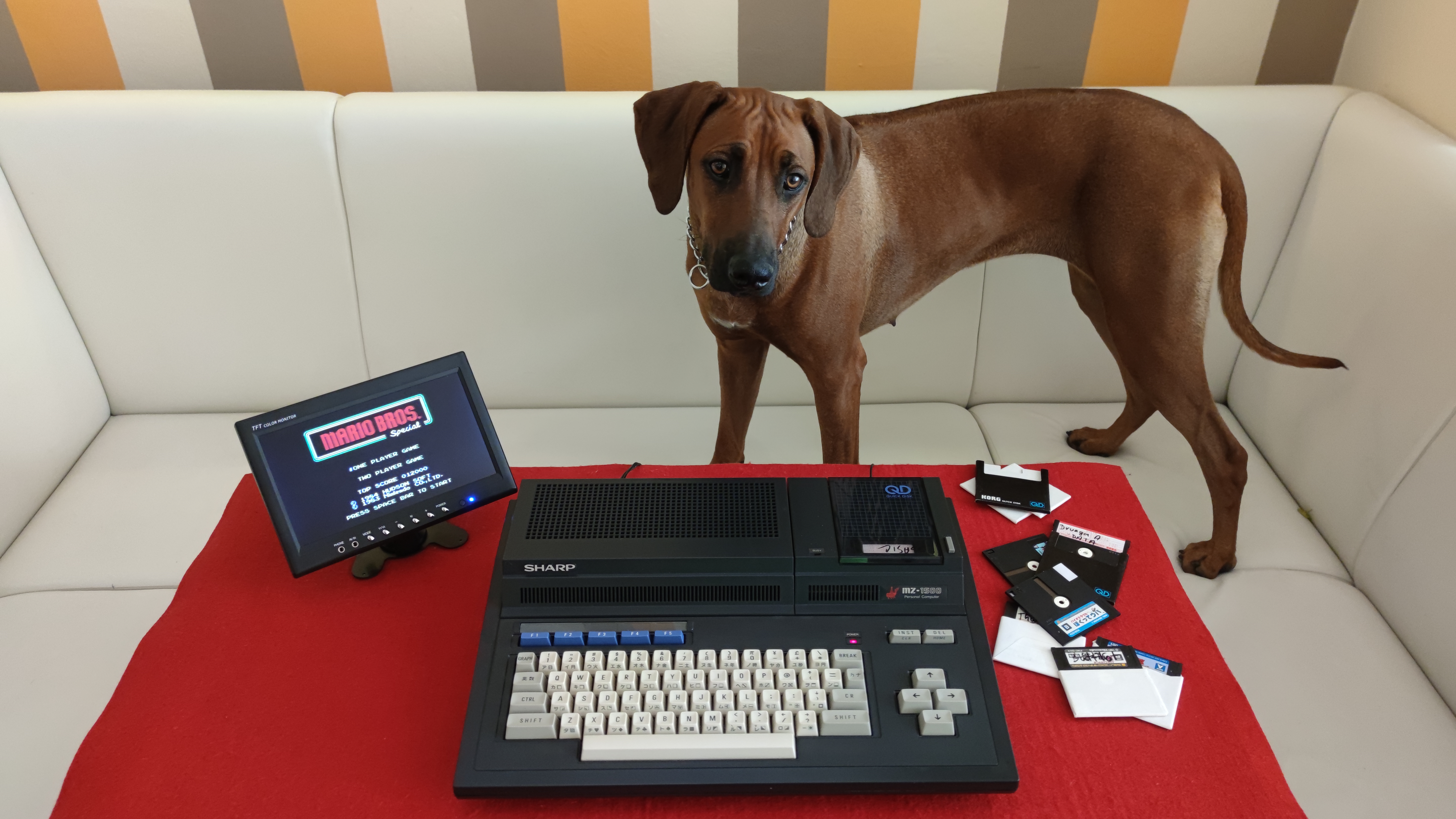

Na prvních dvou fotografiích je moje funkční sestava s disky, další snímky pocházejí z původní japonské nabídky a dokumentují, jak krásně byl počítač zachovalý už před koupí. Poslední dvě fotografie ukazují samotná média Quick Disk. 🙂
S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.
My Sharp MZ-1500 came directly from Tokushima Prefecture in Japan. I bought it in excellent original condition. The computer worked on its first power-up. I only needed to clean it and replace the aged drive belt in the built-in Quick Disk mechanism. No other electronics repair was necessary. It is the original Japanese 100 V model.
I bought several genuine Quick Disks and transferred games onto them from WAV files using the sound card of a modern PC. I connected the PC audio output to the Sharp's cassette input and used the monitor's QX command, which copies a program from that input directly onto the inserted Quick Disk. It works beautifully, allowing me to load games from the original drive.
The first two photographs show my working setup with its disks. The following pictures are from the original Japanese sale listing and document how well preserved the machine already was before I bought it. The final two photos show the Quick Disk media themselves. 🙂
My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
