Sharp MZ-2000

Sharp MZ-2000 z roku 1982, japonský funkční osmibit s 10" zeleným CRT, programovým magnetofonem a dry retrobright klávesnice na slunci bez peroxidu / Sharp MZ-2000 (1982), working Japanese eight-bit with ten-inch green CRT, software-controlled cassette deck and sunlight-only dry retrobright keycaps
←
→

Země / Country:

Japonsko / Japan

Rok / Year:

1982

Česky / Czech:

Japonsko, rok 1982. Sharp měl už za sebou úspěch řady MZ-80K a elegantního profesionálněji zaměřeného MZ-80B, ale vývoj se rozhodně nezastavil. Na veletrhu Microcomputer Show 82 na konci května představil jeho nástupce Sharp MZ-2000. Do prodeje se dostal 1. července 1982 za 218 000 jenů. Nebyl to jen MZ-80B s novým kabátem. Sharp přepracoval skříň, kazetovou mechaniku, uspořádání elektroniky a především možnosti grafického rozšíření. Stále přitom zachoval podobu kompletního počítače s klávesnicí, magnetofonem a zeleným monitorem v jedné robustní sestavě. MZ-2000 byl určen především pro japonský trh, v evropských obchodech se běžně neprodával.

Pohled na MZ-2000 ukazuje, jak rychle se japonský průmyslový design měnil. Proti poměrně rozměrnému MZ-80B má novější model kompaktnější a čistší linie, světlý rám vestavěného CRT, tmavý podklad mechanické klávesnice a promyšlené barevné rozlišení funkčních kláves. Zásadně se změnil magnetofon. Zatímco MZ-80B měl kazetu položenou vodorovně, MZ-2000 používá svisle orientovanou mechaniku vedle monitoru. Kazeta se zasouvá zepředu a ovládací tlačítka jsou přímo pod ní. Přestože působí moderněji, jde stále o velký, přibližně třináctikilogramový stolní počítač. Horní sestavu lze odklopit podobně jako kapotu automobilu a podepřít opěrkou, takže je možné zpřístupnit klávesnici, základní desky a napájecí část.

Základem elektroniky je osmibitový mikroprocesor Sharp LH0080A, kompatibilní se Zilog Z80A, pracující na frekvenci 4 MHz. Operační paměť má standardně 64 KB RAM. Samostatná dvoukilobajtová znaková videopaměť poskytuje textový obraz se 40 nebo 80 sloupci a 25 řádky. V ROM je pouze přibližně 2 KB zaváděcího programu IPL a 2 KB vzorů znaků. Výrobce tak důsledně dodržel svoji filozofii Clean Computer. BASIC nebyl napevno v počítači, ale zaváděl se z kazety nebo z volitelného disketového systému. Základním kazetovým interpretem byl S-BASIC MZ-1Z001. Uživatelsky šlo o praktický přístup, protože bylo možné podle potřeby načítat i jiné programovací jazyky a systémy.

Zvláštní pozornost si zaslouží magnetofon. Sharp jej označoval za elektromagneticky ovládaný a programově řízený. Počítač mohl převíjet pásku, vyhledávat a zavádět programy i automaticky ovládat transport. Ve srovnání s obyčejným magnetofonem připojeným k domácímu osmibitu to bylo velmi pohodlné. Japonské popisy udávají rychlost přenosu přibližně 2 000 bitů za sekundu. Právě s ní bývá spojován číselný název modelu MZ-2000. Po zapnutí a vložení správné kazety uměl zaváděcí program připravit software bez ručního mačkání tlačítek PLAY a STOP. Zároveň šlo o mechaniku plnou pryžových částí, jejichž stáří dnes často rozhoduje o tom, zda bude počítač vůbec schopen načíst svůj BASIC.

Vestavěná desetipalcová zelená obrazovka zůstala monochromatická. Text bylo možné přepínat mezi 40 a 80 sloupci, obojí s 25 řádky. Skutečná bitmapová grafika vyššího rozlišení vyžadovala volitelný grafický hardware, nebyla automatickou výbavou každého MZ-2000. S modulem MZ-1R01 a doplňkovou pamětí MZ-1R02 mohl systém vytvářet obraz 640 × 200 bodů, v monochromatickém provedení až se třemi stránkami nebo v osmi barvách na externím RGB monitoru. Ten se připojoval přes osmipinový DIN konektor. Sharp nabízel mimo jiné barevný monitor MZ-1D01. Díky tomu mohl mít uživatel na vestavěné zelené obrazovce například program a na samostatném barevném monitoru grafický výsledek.

Pro barevnou grafiku existoval zvláštní COLOR BASIC, distribuovaný jako MZ-1Z002 na kazetě nebo MZ-2Z002 na disketě. Jeho původní manuál výslovně vyžaduje grafickou desku MZ-1R01, dvojici paměťových rozšíření MZ-1R02 a externí barevný displej. Základní S-BASIC tedy sám od sebe neudělal z každého MZ-2000 barevný grafický počítač. Nabídka rozšíření zahrnovala také disketové jednotky, tiskárny a další profesionální periférie. Zajímavostí jsou společné kořeny s MZ-80B. Oba počítače používají procesor stejné rodiny a podobné programovací prostředí, ale nejsou plně hardwarově kompatibilní. Programy přímo pracující s konkrétními vstupně-výstupními porty nebo grafickými obvody nemusely na druhém modelu běžet bez úprav.

Zvukový výstup je naopak jednoduchý, jde o jednohlasý generátor tónů, vhodný pro signalizaci a základní herní efekty. Přesto byl MZ-2000 seriózním krokem kupředu. Programově řízený magnetofon, 64 KB RAM, přehledný osmdesátisloupcový text a grafická rozšíření odpovídaly tehdejšímu zaměření rodiny MZ na programování, práci i technické experimenty. V roce 1983 přišel příbuzný MZ-2200, který už neměl vestavěný monitor. Později na tuto vývojovou linii navázaly výkonnější počítače Super MZ. MZ-2000 tak dnes představuje jednu z nejvýraznějších kapitol japonských osmibitů a krásně ukazuje, jak Sharp dokázal spojit originální design s technikou, která měla skutečné praktické využití. 🙂

English / Anglicky:

Japan, 1982. Sharp had already enjoyed success with the MZ-80K family and the elegant, more professionally oriented MZ-80B, but development continued. At the Microcomputer Show 82 in late May, it introduced the successor, the Sharp MZ-2000. The computer went on sale on 1 July 1982 for ¥218,000. This was more than an MZ-80B with different styling. Sharp redesigned the enclosure, cassette transport and internal layout, while significantly improving the options for graphics expansion. It nevertheless retained the familiar all-in-one format, combining keyboard, cassette recorder and green-screen monitor. The MZ-2000 was mainly intended for the Japanese domestic market and was not normally sold through European retailers.

The machine's appearance shows how quickly Japanese industrial design was evolving. Compared with the large MZ-80B, the later model has cleaner, more compact lines, a pale CRT surround, dark keyboard panel and carefully differentiated function-key colours. Its cassette recorder changed dramatically. The MZ-80B used a horizontally loaded cassette, whereas the MZ-2000 has a vertical cassette mechanism to the side of its screen. Tapes are inserted from the front, with the transport controls directly underneath. Despite the modern styling, this is still a substantial desktop machine weighing around thirteen kilograms. The upper assembly lifts like a car bonnet and can be supported by a stay, providing access to the keyboard, circuit boards and power supply.

The computer is built around Sharp's LH0080A eight-bit microprocessor, compatible with the Zilog Z80A, running at 4 MHz. Standard main memory is 64 KB of RAM. A separate 2 KB character video memory supports text displays of 40 or 80 columns by 25 lines. ROM contains only an approximately 2 KB Initial Program Loader and 2 KB of character patterns. Sharp therefore remained committed to its Clean Computer concept. BASIC was not permanently built into the computer. It was loaded from cassette or an optional floppy-disk system. The original tape interpreter was S-BASIC MZ-1Z001. This approach allowed users to load different programming languages and environments when required.

The cassette transport deserves particular attention. Sharp used an electromagnetically operated mechanism under software control. The computer could rewind the tape, locate and load programs and automatically operate the cassette transport. This was far more convenient than using an ordinary external tape recorder attached to a home computer. Japanese accounts quote a transfer rate of approximately 2,000 bits per second, a figure often associated with the MZ-2000 model designation. With a suitable cassette inserted, the Initial Program Loader could load software without the user manually operating PLAY and STOP. Today, of course, the mechanical condition of rubber belts is often the deciding factor in whether one of these machines can still load BASIC.

The integrated ten-inch green CRT remained monochrome. Text could be switched between 40 and 80 columns, both with 25 rows. True high-resolution bitmap graphics required optional hardware and were not included in every MZ-2000. With the MZ-1R01 graphics board and MZ-1R02 memory expansions, the machine could display 640 × 200 pixels, using as many as three monochrome graphics pages or eight colours on an external RGB monitor. This connected through an eight-pin DIN socket. Sharp offered the MZ-1D01 colour monitor among other accessories. A user could therefore display program code on the built-in green screen while showing a colour graphics result on an external monitor.

A special COLOR BASIC was available, distributed as MZ-1Z002 on cassette or MZ-2Z002 on disk. Its original manual explicitly requires the MZ-1R01 graphics board, two MZ-1R02 memory expansions and an external colour display. Simply loading the standard S-BASIC did not turn an ordinary MZ-2000 into a full-colour graphics workstation. Other peripherals included floppy drives, printers and professional expansion hardware. The machine also shared considerable ancestry with the MZ-80B. Both used processors from the same family and related programming environments, but they were not completely hardware compatible. Software that directly accessed model-specific input/output ports or display circuitry could require modification.

Sound remained relatively simple, with a monophonic tone generator intended for alerts and basic game effects. Even so, the MZ-2000 was an important advance. Its software-controlled cassette, 64 KB of RAM, practical 80-column text and graphics expansion options reflected the MZ family's emphasis on programming, productivity and technical experimentation. In 1983, the related MZ-2200 appeared without an integrated monitor. The line later evolved into the more powerful Super MZ computers. Today, the MZ-2000 stands as a distinctive chapter in Japanese eight-bit computing, a handsome example of Sharp combining memorable industrial design with genuine practical engineering. 🙂

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-2000

Rok / Year: 1982

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový osobní a pracovní počítač s vestavěným zeleným CRT a plně programově ovládaným magnetofonem, rodina Clean Computer / Japanese eight-bit personal and business computer with built-in green CRT and software-controlled cassette, Clean Computer family

CPU: Sharp LH0080A, osmibitový procesor kompatibilní se Zilog Z80A / Sharp LH0080A, Zilog Z80A-compatible eight-bit processor

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB hlavní RAM, 2 KB textové VRAM, volitelné grafické paměti až 48 KB / 64 KB main RAM, 2 KB text VRAM, optional graphics memory up to 48 KB

ROM: 2 KB zaváděcí IPL-ROM a 2 KB znakové CG-ROM, BASIC není napevno v ROM / 2 KB IPL boot ROM and 2 KB character generator ROM, BASIC not built into ROM

Operační systém / Operating system: Zaváděcí monitor IPL, kazetový S-BASIC MZ-1Z001, volitelné COLOR TAPE BASIC MZ-1Z002 a COLOR DISK BASIC MZ-2Z002 / IPL boot monitor, cassette S-BASIC MZ-1Z001, optional COLOR TAPE BASIC MZ-1Z002 and COLOR DISK BASIC MZ-2Z002

Video / Graphics: Vestavěný 10" zelený monochromatický CRT, 40 × 25 nebo 80 × 25 znaků, barevná grafika 640 × 200 v 8 barvách pouze s volitelným MZ-1R01 a 2× MZ-1R02 a externím RGB monitorem / Built-in ten-inch green monochrome CRT, 40 × 25 or 80 × 25 characters, optional 640 × 200 eight-colour graphics with MZ-1R01, 2× MZ-1R02 and external RGB monitor

Zvuk / Sound: Jednoduchý vestavěný jednokanálový generátor tónů / Simple built-in monophonic tone generator

Média / Storage: Vestavěný svislý programově ovládaný elektromagnetický kazetový magnetofon přibližně 2 000 bitů/s, volitelná externí disketová jednotka / Integrated vertical software-controlled electromagnetic cassette recorder approximately 2,000 bits/s, optional external floppy drives

Rozhraní / Interfaces: Osmipinový DIN pro volitelný externí RGB monitor, vnitřní a zadní rozšiřující konektory pro grafiku, tiskárnu, disketový systém a další periférie / Eight-pin DIN for optional external RGB monitor, internal and rear expansions for graphics, printer, floppy system and other peripherals

Napájení / Power: Vestavěný síťový zdroj japonské verze, běžně 100 V AC, konkrétní štítek mého kusu není na fotografiích ověřen / Integrated power supply in Japanese domestic model, typically 100 V AC, my unit's exact label not verified in photographs

Rozměry / Dimensions: Přibližně 440 × 480 × 262 mm (šířka × hloubka × výška), hmotnost přibližně 13 kg / Approximately 440 × 480 × 262 mm (width × depth × height), around 13 kg

Původní cena / Original price: Japonsko, 1. července 1982: 218 000 jenů / Japan, 1 July 1982: ¥218,000

Náš exemplář / Our machine

Česky / Czech:

Můj japonský Sharp MZ-2000 byl při získání funkční, ale velmi špinavý a s výrazně zažloutlou klávesnicí. Počítač jsem důkladně vyčistil a v programově řízeném kazetovém magnetofonu vyměnil zestárlé pryžové řemínky. Elektronika jinak žádnou opravu nepotřebovala.

Největší kosmetickou změnou prošly krytky kláves. Všechny jsem sundal a nechal je čtrnáct dní na pařezu venku na Slunci. Žádný peroxid ani chemické bělení, jen sluneční světlo, takzvaný dry retrobright. Na posledních fotografiích je vidět původně žlutá klávesnice, jednotlivé krytky rozložené na pařezu a výsledek po jejich vrácení. Posuďte sami. 🙂

Počítač je dnes čistý, plně funkční a klávesnice výrazně zesvětlala. Vyfotografoval jsem jej také s odklopenou skříní, aby byla vidět původní elektronika, a pro srovnání vedle dalších Sharpů, včetně mého MZ-80B. K tomuto modelu mám také elektronické kopie dobových manuálů a schémat, které zpřístupnil Martin Lukášek na 8bity.cz.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

Nahoře na této stránce najdete odkaz na moje amatérské video na YouTube, které jsem natočil mobilním telefonem jako ukázku funkčnosti tohoto počítače.

English / Anglicky:

My Japanese Sharp MZ-2000 was working when I obtained it, but it was very dirty and the keyboard had become badly yellowed. I cleaned the computer thoroughly and replaced the aged rubber belts in its software-controlled cassette recorder. The electronics needed no other repairs.

The greatest cosmetic improvement involved the keycaps. I removed them all and left them outdoors on a tree stump in sunlight for fourteen days. No peroxide or chemical bleaching agents, just sunlight, the process often called dry retrobright. The last photographs show the originally yellowed keyboard, the separate keycaps laid out on the stump and the result after refitting them. You can judge the improvement for yourself. 🙂

The computer is now clean and fully operational, with substantially lighter keycaps. I also photographed it with the upper case open to document its original electronics and alongside other Sharp computers, including my MZ-80B. I have electronic copies of its original manuals and schematics made available by Martin Lukášek at 8bity.cz.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

At the top of this page, you can find a link to my amateur YouTube video, filmed on a mobile phone to demonstrate the computer in operation.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1314884.html

https://www.8bity.cz/2016/manuals-for-japan-personal-computers-sharp-mz-2000-mz-2200/

https://www.8bity.cz/2021/sharp-mz-2000-2200-color-basic-qd-basic-manual/

https://www.8bity.cz/files/SHARP/MZ-2000_COLOR_BASIC_MANUAL_OCR.pdf

https://www.tsujim.nagahama.shiga.jp/it/html/1982.html

https://www.idealine.info/sharpmz/mz-2000/manuals.htm

https://anniversary-net.com/furui/2011/04/03/mz-2000-sharp%E3%80%801982%E5%B9%B4/

https://ratscats.client.jp/s-mz2000.html

https://www.oit.ac.jp/labs/rd/rssrv/kobayashi-lab/~yagshi/mz1z001.html

https://www.sharpmz.no/

Fotodokumentace / Photo documentation

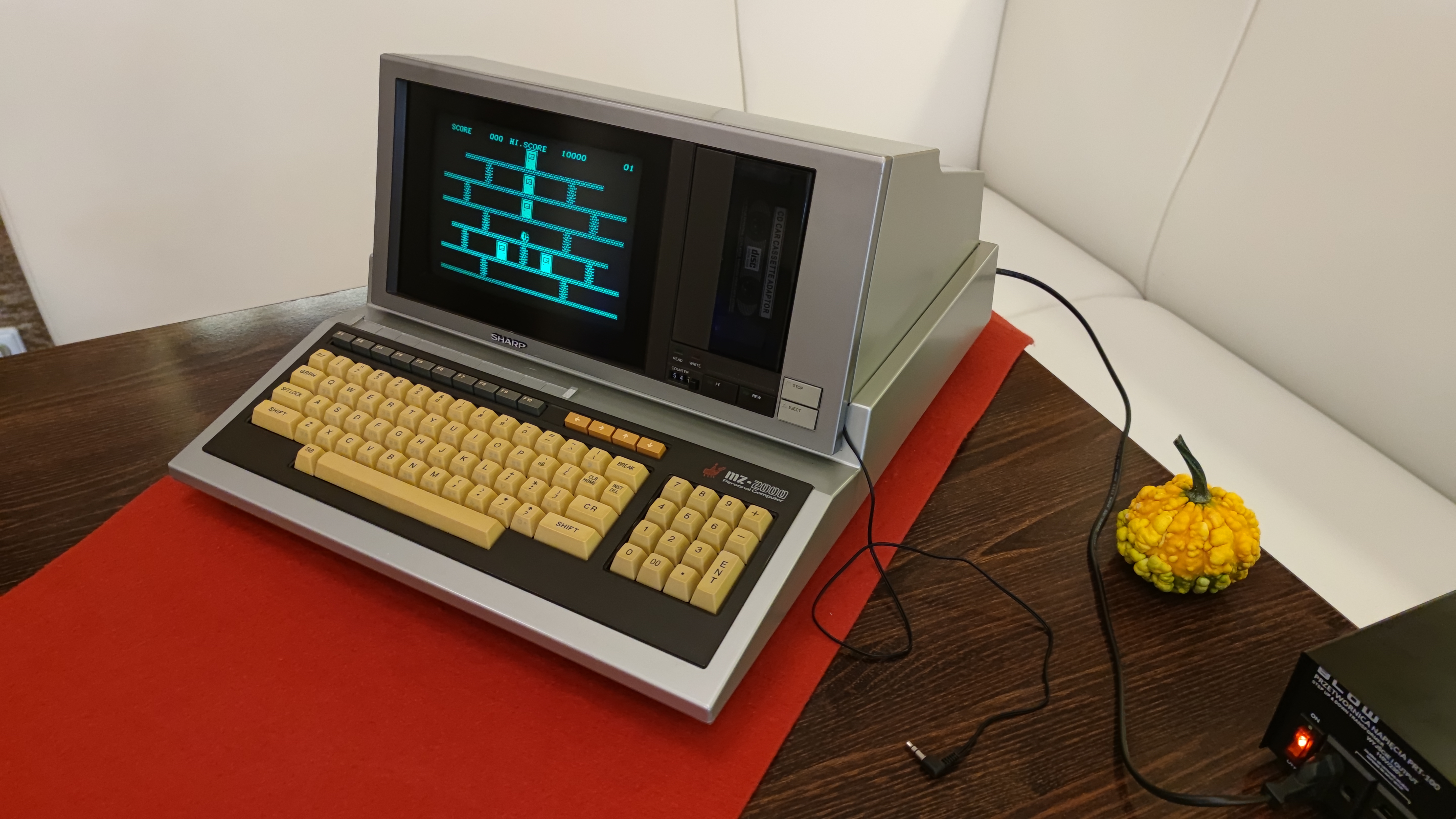

Sharp MZ-2000 z roku 1982 v provozu, zelený monitor s grafickou hrou a zažloutlá původní klávesnice před slunečním zesvětlením / Working 1982 Sharp MZ-2000 with green CRT running a graphical game and yellowed original keyboard before sunlight treatment
Sharp MZ-2000, pohled z boku na klínovitou skříň, odklápěcí část s CRT a klávesnici před zesvětlením / Sharp MZ-2000 side view showing wedge-shaped case, hinged CRT section and keyboard before lightening
Sharp MZ-2000 z horního úhlu, větrací mřížky skříně a kompaktní uspořádání monitoru a klávesnice / Sharp MZ-2000 high angled view of case ventilation grilles and compact CRT keyboard arrangement
Sharp MZ-2000 otevřený z pravého boku, vyklopený monitor, desky plošných spojů a propojovací kabeláž / Sharp MZ-2000 open from right side with raised monitor, circuit boards and connecting cables
Sharp MZ-2000, pohled shora na odhalené osazení elektroniky a původní zažloutlou klávesnici / Sharp MZ-2000 top view of exposed original circuitry and still-yellowed keyboard
Sharp MZ-2000 při čištění, detail odkrytých desek s integrovanými obvody, konektory a napájecí částí / Sharp MZ-2000 during cleaning, close-up of exposed boards, ICs, connectors and power supply
Sharp MZ-2000, pohled do rozebrané spodní skříně s páskovými kabely a mechanickými částmi / Sharp MZ-2000 view into dismantled lower housing with ribbon cables and mechanical components
Sharp MZ-2000, pohled z horního úhlu na plně funkční sestavu s monitorem, svislým magnetofonem a klávesnicí / Sharp MZ-2000 high front view of fully operational computer with CRT, vertical cassette recorder and keyboard
Sharp MZ-2000 při přírodním dry retrobright, jednotlivé krytky kláves rozložené na pařezu na slunci bez peroxidu / Sharp MZ-2000 during natural dry retrobright, separate keycaps laid on a tree stump in sunlight without peroxide
Sharp MZ-2000, čelní šikmý pohled na zabudovaný zelený CRT, svislý magnetofon a původně silně zažloutlé krytky kláves / Sharp MZ-2000 front angled view of integrated green CRT, vertical cassette deck and heavily yellowed original keycaps
Sharp MZ-2000 při hraní na zeleném monochromatickém monitoru, šikmý pohled na originální ovládání magnetofonu / Sharp MZ-2000 running a game on green monochrome CRT, angled view of original cassette transport controls
Sharp MZ-2000 s odklopenou horní částí jako kapota auta, pohled na původní elektroniku a spodní desku / Sharp MZ-2000 with upper housing raised like a car bonnet, exposing original electronics and mainboard
Sharp MZ-2000 při dokumentaci vnitřní konstrukce, odklopený monitor s podpěrou a odkrytá základní deska / Sharp MZ-2000 documenting internal construction with supported raised CRT and exposed motherboard
Srovnání tří počítačových sestav Sharp na společné fotografii, uprostřed Sharp MZ-2000 se zeleným monitorem / Comparison of three Sharp computer setups, Sharp MZ-2000 in the centre with its green CRT
Sharp MZ-2000, původní klávesnice bez krytek a odkryté mechanické spínače během čištění / Sharp MZ-2000 original keyboard with keycaps removed, mechanical key switches exposed during cleaning
Sharp MZ-2000, vnitřní strana odklopeného CRT, vysokonapěťová obrazová elektronika a kabeláž / Sharp MZ-2000 inside raised CRT assembly showing display circuitry and wiring
Sharp MZ-2000 před dry retrobright, detail silně zažloutlých krytek klávesnice položené na pařezu / Sharp MZ-2000 before dry retrobright, close-up of heavily yellowed keyboard keycaps on a tree stump
Sharp MZ-2000 po 14 dnech slunečního zesvětlení krytek, vyčištěná klávesnice a výrazně světlejší původní klávesy / Sharp MZ-2000 after 14 days of sunlight lightening, clean keyboard with significantly brighter original keycaps
