Sharp MZ-2200

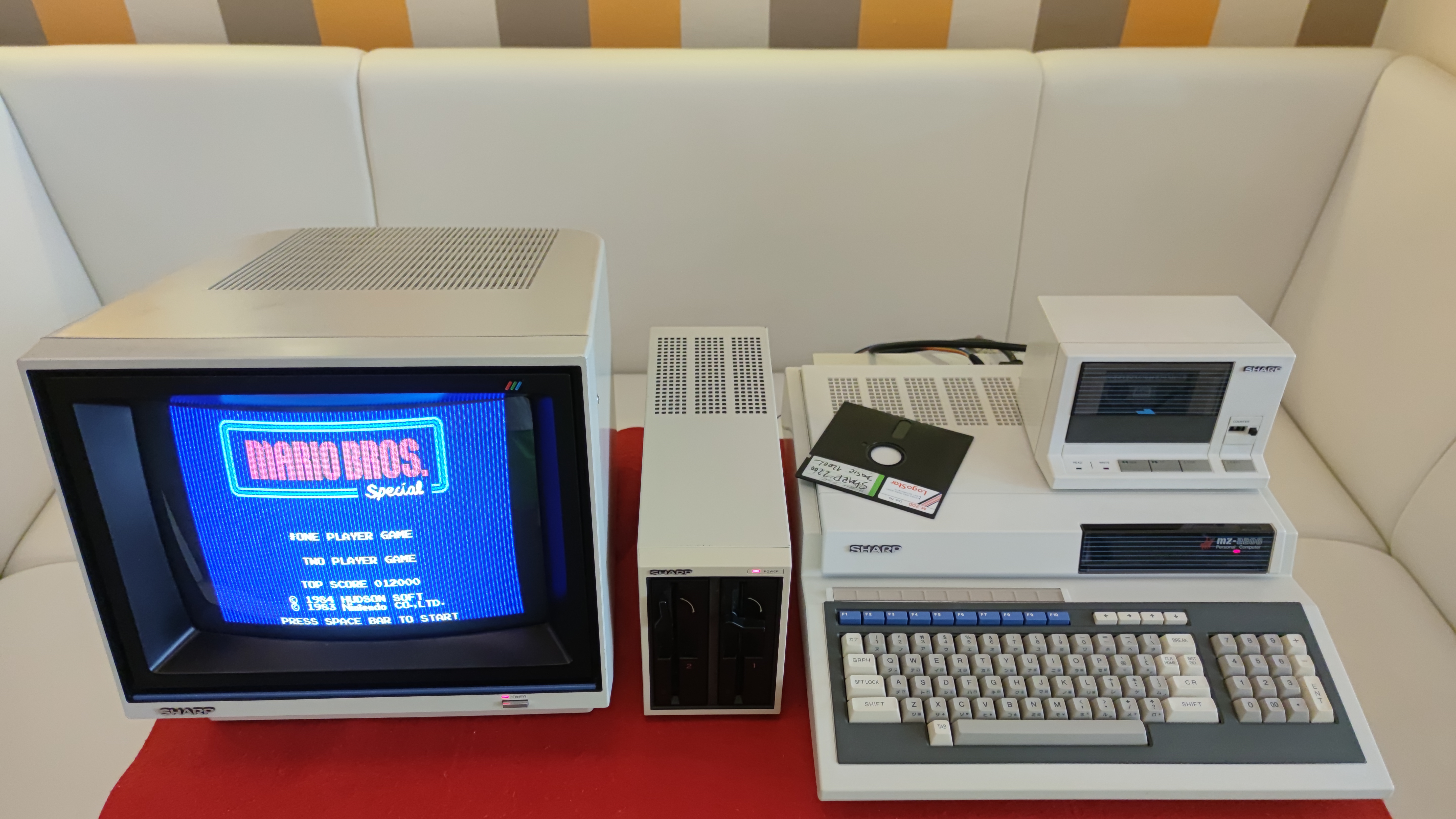

Sharp MZ-2200 (1983), plně funkční japonská sestava na 100 V s barevným monitorem Sharp MZ-1D15, dvojitou floppy MZ-1F07 a plastovými kryty zesvětlenými 14 dní na Slunci / Sharp MZ-2200 (1983), fully working Japanese 100 V system with Sharp MZ-1D15 colour monitor, MZ-1F07 dual floppy drives and plastic housings lightened outdoors for fourteen days
←
→
Youtube video →

Země / Country:

Japonsko / Japan

Rok / Year:

1983

Česky / Czech:

Sharp MZ-2200 patří k japonským počítačům, které jsou mimo svou domovinu překvapivě málo známé. Přitom v roce 1983 představoval důležitý krok v historii řady MZ. Sharp jej oficiálně představil 23. května 1983 jako pokračování modelu MZ-2000 z předchozího roku. Původní MZ-2000 měl ve společné skříni zelený desetipalcový monitor a programově řízený magnetofon. Nový MZ-2200 se těchto vestavěných periferií zbavil a nabídl hlavní jednotku s klávesnicí, ke které si mohl zákazník zvolit displej a paměťové zařízení podle svých potřeb. Samotný počítač stál v Japonsku 128 000 jenů, tedy výrazně méně než MZ-2000 s původní cenou 218 000 jenů.

Tento přechod k modulárnímu provedení nebyl jen snahou ušetřit za monitor. Sharp MZ-2200 naopak standardně obsahoval grafické obvody a rozšiřující jednotku, které byly u MZ-2000 volitelným příslušenstvím. Výrobce tak přesunul část ceny z vestavěné obrazovky a magnetofonu do samotných schopností počítače. Dobové reklamy zdůrazňovaly možnost sestavit si celý pracovní systém podle účelu použití. V době, kdy Japonci nabízeli desítky různých počítačů, to dávalo smysl. Jeden uživatel mohl pracovat se zeleným monitorem a kazetou, další mohl připojit barevnou obrazovku, dvojitou disketovou mechaniku a tiskárnu. Oba přitom používali stejný MZ-2200.

Procesorem zůstal osmibitový Sharp LH0080A, kompatibilní se Zilog Z80A a taktovaný na 4 MHz. Hlavní operační paměť činila 64 KB. Pro text měl systém samostatnou znakovou videopaměť a pro grafické režimy paměť odpovídající grafické desce MZ-1R01 a dvojici modulů MZ-1R02. Konstrukce umožňovala běžný text se 40 nebo 80 sloupci a 25 řádky. Grafické rozlišení dosahovalo 640 × 200 bodů. Na monochromatickém monitoru bylo možné pracovat až se třemi obrazovými stránkami, zatímco na vhodném barevném RGB monitoru mohl počítač zobrazit osm barev na jedné stránce. Na rozdíl od základního MZ-2000 byly tyto grafické možnosti u MZ-2200 součástí výchozího hardwaru.

Za základ systému i nadále sloužila koncepce Clean Computer. V ROM byl krátký zaváděcí program IPL, který po zapnutí připravil počítač na načtení dalšího softwaru. BASIC nebyl součástí trvale uloženého systému, ale načítal se z kazety, diskety nebo jiného podporovaného média. Mezi původní programy patřil S-BASIC MZ-1Z001 a také barevný COLOR BASIC MZ-1Z002, dodávaný s počítačem. Díky společnému základu byla zachována vysoká softwarová kompatibilita s MZ-2000. Programy se nemusely pro nový model běžně přepisovat, což představovalo pro stávající majitele a programátory značnou výhodu.

Klávesnice zůstala mechanická a konstrukčně příbuzná modelu MZ-2000. V pravém předním rohu skříně jsou pod malým odklápěcím krytem ukryty tlačítka IPL a RESET společně s posuvným regulátorem hlasitosti. Horní díl počítače se otevírá podobně jako kapota automobilu a lze jej podepřít, což usnadňuje přístup k elektronice. Uvnitř je velká základní deska s hustým osazením integrovaných obvodů, kabeláží a napájecí částí. MZ-2200 přitom nebyl malým domácím osmibitem. Hlavní jednotka vážila zhruba devět kilogramů a její půdorys vyžadoval opravdu velký pracovní stůl.

Pro MZ-2200 nabízel Sharp několik původních monitorů. Zelený MZ-1D12 měl úhlopříčku dvanáct palců. Barevné varianty zahrnovaly například MZ-1D06 a čtrnáctipalcový Sharp MZ-1D15. Právě MZ-1D15 je zajímavým dobovým příslušenstvím, které bylo v katalogu z roku 1984 nabízeno přibližně za 72 000 jenů. Obraz přenáší počítač do kompatibilního externího RGB monitoru. Připojení vhodného barevného displeje ukazuje skutečný potenciál grafické výbavy, která by při použití pouze monochromatického monitoru zůstala nevyužitá.

Záznam dat byl řešen podobně modulárně. Pro práci s kazetami existoval externí programově ovládaný magnetofon MZ-1T02, který měl na zadní straně počítače vlastní signálové i napájecí konektory. Nabízel rychlost přibližně 2 000 baudů. Náročnější uživatel si mohl místo něj pořídit externí disketové mechaniky. Zvlášť pěknou sestavou byla dvojitá pět a čtvrtpalcová mechanika Sharp MZ-1F07 s příslušným rozhraním. Dobové seznamy ji uvádějí pro MZ-2000 a MZ-2200, později také pro další modely rodiny MZ. V roce 1984 stála v Japonsku přibližně 158 000 jenů. Taková jednotka mohla být dražší než samotný základní počítač.

MZ-2200 je zajímavý také v širších souvislostech japonského počítačového trhu. Sharp paralelně rozvíjel rodiny MZ a X1, zatímco NEC a Fujitsu nabízely své vlastní, často navzájem nekompatibilní platformy. Japonsko mělo dostatečně velký domácí trh, aby se na něm mohly udržet specializované modely pro různé zákazníky. Část strojů se přesto nikdy běžně nevyvážela do Evropy. MZ-2200 dnes proto působí exoticky, ačkoliv v roce 1983 šlo o promyšlenou a rozšiřitelnou soustavu pro práci i programování. V roce 1985 se pak Sharp posunul k mnohem výkonnější řadě MZ-2500. Kompletní sestava MZ-2200 s originálním barevným monitorem a dvěma disketovými mechanikami dodnes krásně ukazuje technické ambice tehdejšího japonského počítačového průmyslu. 🙂

English / Anglicky:

The Sharp MZ-2200 is one of those Japanese computers that remains surprisingly little known outside its home country. In 1983, however, it marked an important step in the development of the MZ family. Sharp officially introduced it on 23 May 1983 as the successor to the MZ-2000 released the previous year. The MZ-2000 had combined a ten-inch green CRT and a software-controlled cassette recorder in one case. The new MZ-2200 removed these built-in peripherals and offered a computer with integrated keyboard that could be equipped with a display and storage devices chosen by the owner. The basic unit cost ¥128,000 in Japan, considerably less than the MZ-2000 at its original ¥218,000.

Moving to a modular design was about more than saving the cost of a screen. Sharp actually equipped the MZ-2200 with graphics circuitry and an expansion unit as standard, whereas these had been optional on the MZ-2000. Part of the cost was therefore shifted away from the integrated display and cassette mechanism and into the capabilities of the computer itself. Contemporary advertisements promoted the freedom to assemble a system for a particular purpose. One customer could use a green monitor and cassette recorder, while another could connect a colour display, dual floppy disk drives and a printer. Both would have the same MZ-2200 main unit.

The processor remained Sharp's eight-bit LH0080A, compatible with the Zilog Z80A and clocked at 4 MHz. Main memory was 64 KB. Separate character video memory supported the text display, while the factory graphics hardware corresponded to the MZ-1R01 graphics board and two MZ-1R02 memory expansions. Text modes offered 40 or 80 columns with 25 lines. Graphics reached 640 × 200 pixels. A monochrome monitor could display up to three separate graphics pages, whereas a suitable external RGB colour monitor could show eight colours on a single page. Unlike a basic MZ-2000, the MZ-2200 came with the necessary graphics hardware already installed.

Sharp retained its Clean Computer philosophy. A short Initial Program Loader in ROM prepared the computer to load software when switched on. BASIC was not permanently built into the machine, but loaded from cassette, floppy disk or another supported storage device. The original software included S-BASIC MZ-1Z001 and COLOR BASIC MZ-1Z002, supplied with the computer. Thanks to the shared architecture, the MZ-2200 retained a high degree of software compatibility with the MZ-2000. Existing commercial software and magazine programs normally required no rewriting, an important advantage to established Sharp users.

The mechanical keyboard was closely related to the MZ-2000 design. A small hinged cover at the front right concealed the IPL and RESET buttons along with a sliding volume control. The upper part of the computer opens like a car bonnet and can be supported, allowing access to the internal electronics. Inside is a large motherboard densely populated with integrated circuits, wiring and the power supply. The MZ-2200 was certainly not a tiny home computer. The main unit weighed roughly nine kilograms and required plenty of desk space.

Sharp offered several contemporary monitors for the MZ-2200. The green MZ-1D12 had a twelve-inch screen, while colour models included the MZ-1D06 and the fourteen-inch Sharp MZ-1D15. The MZ-1D15 is a particularly appropriate period accessory, listed in 1984 at approximately ¥72,000. The computer supplies video to a compatible external RGB monitor. A proper colour display reveals the potential of the MZ-2200 graphics hardware, which would remain less apparent when using only a monochrome monitor.

Storage was modular too. The external MZ-1T02 software-controlled cassette recorder had dedicated signal and power connections on the back of the computer. Its tape transfer rate was approximately 2,000 baud. More demanding customers could instead purchase external floppy disk drives. One particularly impressive option was the Sharp MZ-1F07 dual 5.25" floppy unit with the relevant interface. Period catalogues list it as compatible with the MZ-2000 and MZ-2200, and later with other members of the MZ family. In 1984, its Japanese catalogue price was approximately ¥158,000, meaning a disk subsystem could cost more than the basic computer itself.

The MZ-2200 is also an interesting example of the wider Japanese computer market. Sharp developed the MZ and X1 families alongside one another, while NEC and Fujitsu offered their own often incompatible platforms. Japan's domestic market was large enough to sustain specialised computers aimed at different customers, even when many models never reached European shops. As a result, the MZ-2200 looks exotic today although it was a carefully designed and expandable computing system in 1983. Sharp moved on to the substantially more powerful MZ-2500 family in 1985. A complete MZ-2200 with its original colour monitor and dual floppy drives remains an impressive reminder of the ambitions of Japan's early personal-computer industry. 🙂

Technické údaje / Specifications

Výrobce / Manufacturer: Sharp Corporation, Japonsko / Sharp Corporation, Japan

Model: MZ-2200

Rok / Year: 1983

Země / Country: Japonsko / Japan

Typ / Type: Japonský osmibitový osobní počítač řady MZ-2000 se samostatným monitorem, standardní barevnou grafikou a volitelnými periferiemi / Japanese MZ-2000 family eight-bit personal computer with external monitor, built-in colour graphics hardware and optional peripherals

CPU: Sharp LH0080A, kompatibilní se Zilog Z80A / Sharp LH0080A, Zilog Z80A compatible

Takt CPU / CPU clock: 4 MHz / 4 MHz

RAM: 64 KB hlavní RAM, 2 KB textové VRAM a standardně osazená grafická paměť odpovídající 2× MZ-1R02, celkem až 48 KB / 64 KB main RAM, 2 KB text VRAM and standard graphics memory equivalent to two MZ-1R02 modules, up to 48 KB

ROM: IPL zaváděcí ROM a ROM generátoru znaků, BASIC se načítá z externího média / IPL boot ROM and character generator ROM, BASIC loaded from external media

Operační systém / Operating system: Sharp IPL monitor v ROM, S-BASIC MZ-1Z001 nebo COLOR BASIC MZ-1Z002 z kazety či disku, architektura Clean Computer / Sharp IPL ROM monitor, cassette or disk-loaded S-BASIC MZ-1Z001 or COLOR BASIC MZ-1Z002, Clean Computer design

Video / Graphics: Text 40 × 25 a 80 × 25 znaků, 640 × 200 bodů na 3 monochromatických stránkách nebo 8 barev na 1 stránce, standardní barevná grafická elektronika, externí RGB monitor / Text 40 × 25 or 80 × 25, 640 × 200 pixels on three monochrome pages or eight colours on one page, factory colour graphics hardware, external RGB monitor

Zvuk / Sound: Vestavěný jednohlasý reproduktor, posuvný regulátor hlasitosti pod předním krytem / Built-in monophonic speaker, sliding volume control beneath front access cover

Média / Storage: Volitelný externí datový magnetofon MZ-1T02 přibližně 2 000 baudů, externí dvojitá 5.25" floppy Sharp MZ-1F07, další dobová disková rozšíření / Optional external MZ-1T02 cassette recorder at approximately 2,000 baud, Sharp MZ-1F07 dual 5.25" floppy drives and other period disk options

Rozhraní / Interfaces: Digitální RGB a monochromatický videovýstup, vyhrazené signálové a napájecí konektory pro externí magnetofon, standardní rozšiřující jednotka pro disketový řadič, sériové a další karty / Digital RGB and monochrome video outputs, dedicated external cassette signal and power connectors, built-in expansion unit for floppy controller, serial and other cards

Napájení / Power: Japonské provedení 100 V AC, síťový zdroj v hlavní jednotce, monitor i externí disketová sestava rovněž 100 V podle majitele / Japanese 100 V AC mains model with internal power supply, monitor and external floppy unit also 100 V as reported by the owner

Rozměry / Dimensions: Hlavní jednotka přibližně 440 × 562 × 118 mm a hmotnost kolem 9 kg, externí monitor a mechaniky samostatně / Main unit approximately 440 × 562 × 118 mm and around 9 kg, external monitor and drives separate

Původní cena / Original price: MZ-2200 Japonsko 1983 za 128 000 jenů, barevný monitor MZ-1D15 v roce 1984 za 72 000 jenů, dvojitá floppy MZ-1F07 v roce 1984 za 158 000 jenů / MZ-2200 Japan 1983 ¥128,000, MZ-1D15 colour monitor 1984 ¥72,000, MZ-1F07 dual floppy 1984 ¥158,000

Náš exemplář / Our machine

Česky / Czech:

Můj Sharp MZ-2200 pochází z Japonska. Po získání měl velmi silně zažloutlé a zanedbané plasty, které jsem důkladně vyčistil. Potom jsem jednotlivé plastové díly nechal čtrnáct dní venku na Slunci, rozložené na svém oblíbeném pařezu. Žádný peroxid, žádné chemické bělení, pouze sluneční světlo. Téhle metodě říkám dry retrobright neboli moje pařezovky. Rozebrané díly a jejich pobyt na Slunci jsou zachycené v galerii. Výsledek se opravdu povedl. 🙂

Postupně jsem k počítači pořídil originální čtrnáctipalcový barevný monitor Sharp MZ-1D15 a externí dvojitou 5.25" disketovou mechaniku Sharp MZ-1F07. Všechny tři části pocházejí z Japonska a jsou určené pro tamní síť 100 V. Sestava nebyla zrovna levná, ale dnes je kompletní, krásně zachovalá a funkční. BASIC spouštím pohodlně přímo z disket.

Na fotografiích je hotová sestava v provozu, zadní konektory monitoru a diskových jednotek, elektronika odkrytého počítače i plastové kryty během sluneční renovace. MZ-2200 s původním barevným monitorem a dvojicí mechanik patří mezi nejpůsobivější japonské počítače mé sbírky.

S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.

English / Anglicky:

My Sharp MZ-2200 came from Japan. When I acquired it, its plastic parts were badly yellowed and neglected. I cleaned them thoroughly, then left the dismantled pieces outside in sunlight for fourteen days, laid out on my favourite tree stump. No peroxide, no chemical bleaching, just sunlight. I call my dry retrobright method Stumpbright. The gallery documents the dismantled parts and their time outdoors. The result turned out beautifully. 🙂

I later acquired an original fourteen-inch Sharp MZ-1D15 colour monitor and a Sharp MZ-1F07 external dual 5.25" floppy drive unit. All three parts of the setup came from Japan and are designed for its 100 V mains supply. The complete configuration was not exactly cheap, but today it is beautifully preserved and working. I can conveniently load BASIC directly from floppy disks.

The photographs show the assembled system operating, the rear connectors of the monitor and disk drives, the computer's exposed electronics and its plastic covers during the sunlight treatment. With the original colour display and both floppy drives, my MZ-2200 is one of the most impressive Japanese computers in the collection.

My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.

Zdroje / Sources

https://akiba-pc.watch.impress.co.jp/docs/column/retrohard/1325684.html

https://www.8bity.cz/2016/manuals-for-japan-personal-computers-sharp-mz-2000-mz-2200/

https://www.8bity.cz/2021/sharp-mz-2000-2200-color-basic-qd-basic-manual/

https://www.idealine.info/sharpmz/hwindex.htm

https://retropc.net/ohishi/museum/mz1f07.htm

https://anniversary-net.com/furui/2012/04/13/mz-2200-sharp-1983%E5%B9%B4-%E3%80%80/

https://s-sasaji.ddo.jp/pccata/mz2200.htm

https://www.8bity.cz/files/SHARP/MZ-2200_QD_BASIC_LANGUAGE_MANUAL_%285Z007%29_OCR.pdf

https://greendeepforest.com/?p=910

Fotodokumentace / Photo documentation



Sharp MZ-2200 z roku 1983 s originálním barevným monitorem MZ-1D15 a dvojitou floppy MZ-1F07, funkční sestava v provozu / Working 1983 Sharp MZ-2200 with original MZ-1D15 colour monitor and MZ-1F07 dual floppy drives
Sharp MZ-2200 v plné japonské konfiguraci, šikmý pohled na barevný obraz monitoru, počítač a dvojitou disketovou jednotku / Sharp MZ-2200 fully equipped Japanese system, angled view of colour CRT screen, computer and dual floppy drive
Sharp MZ-2200, zadní panel barevného monitoru MZ-1D15 a připojené videokabely / Sharp MZ-2200, rear panel of MZ-1D15 colour monitor and connected video cables
Sharp MZ-1F07, čelní detail dvou externích 5.25" disketových mechanik v sestavě počítače MZ-2200 / Sharp MZ-1F07, front close-up of two external 5.25" floppy drives used with MZ-2200
Sharp MZ-2200 před dokončením renovace, silně zažloutlé původní plasty skříně a klávesnice na pracovním stole / Sharp MZ-2200 before restoration was completed, heavily yellowed original case and keyboard on workbench
Sharp MZ-2200, pohled na původní základní desku, mechanickou klávesnici a napájecí část po sejmutí horního krytu / Sharp MZ-2200, view of original motherboard, mechanical keyboard and power supply with upper cover removed
Sharp MZ-2200, horní a čelní plastové kryty při čtrnáctidenním zesvětlování na Slunci bez peroxidu / Sharp MZ-2200, upper and front plastic covers being lightened in sunlight for fourteen days without peroxide
Sharp MZ-2200, kryt hlavní jednotky fotografovaný shora na pařezu při dry retrobright bez chemických prostředků / Sharp MZ-2200, top view of main-unit case on tree stump during chemical-free dry retrobright
Sharp MZ-2200, demontovaný plastový díl s technickými štítky a otvory během čtrnáctidenního slunečního zesvětlování / Sharp MZ-2200, dismantled plastic part with identification labels and openings during fourteen-day sunlight treatment
Sharp MZ-2200 při zobrazení barevného programu, pohled shora na monitor MZ-1D15, dvě 5.25" mechaniky a klávesnici / Sharp MZ-2200 displaying a colour program, upper view of MZ-1D15 monitor, dual 5.25" drives and keyboard
Sharp MZ-2200 s původním barevným CRT Sharp MZ-1D15, pohled zprava na kompletní počítačovou sestavu s diskovými jednotkami / Sharp MZ-2200 with original Sharp MZ-1D15 colour CRT, right-side view of complete system and disk drives
Sharp MZ-2200, pohled zezadu na originální počítač, dvojitou floppy MZ-1F07 a kabelové propojení k monitoru / Sharp MZ-2200, rear view of computer, MZ-1F07 dual floppy unit and connections to monitor
Sharp MZ-2200 při čištění a rozebírání, sejmutá horní část skříně a odkrytá elektronika na servisním stole / Sharp MZ-2200 during cleaning and disassembly, upper case removed and electronics exposed on workbench
Sharp MZ-2200 s otevřenou skříní, detail hustě osazené základní desky a kabeláže během kontroly a čištění / Sharp MZ-2200 with cabinet open, close-up of densely populated motherboard and wiring during inspection and cleaning
Sharp MZ-2200 při dry retrobright, demontované světlejší plastové díly skříně rozložené na pařezu na zahradě / Sharp MZ-2200 during dry retrobright, dismantled light-coloured case parts laid on a tree stump outdoors
Sharp MZ-2200, horní kryt počítače s ventilačními otvory položený na pařezu při sluneční renovaci / Sharp MZ-2200, ventilated upper case cover on tree stump during sunlight restoration
Sharp MZ-2200, samostatný světlý plastový kryt s větrací mřížkou vystavený Slunci na pařezu / Sharp MZ-2200, separate pale plastic cover with ventilation grille exposed to sunlight on a tree stump
Sharp MZ-2200, zadní strana samostatného plastového krytu na pařezu při dry retrobright renovaci / Sharp MZ-2200, back of separate plastic housing on tree stump during dry retrobright restoration
